Помогите с роутингом Подсеть для НАТ

Коллеги, доброго времени суток.

Помогите пожалуйста с роутингом подсетки - чего-то уже ничего не понимаю.

Есть белая сетка поделенная на подсети.



Одна подсеть затерминирована на комутаторе ядра.

Сеть #1 (DMZ) - 194.170.63.0/28

Комутатор ядра - 194.170.63.1



Есть роутер на котором поднят NAT. Он находится в этой сетке.

Роутер NAT - 194.170.63.14



Есть задача натить на группу адресов, а не на один маскарадить. Для этого выделяем еще одну подсеть.

Сеть #2 (NAT) - 194.170.63.32/27



Не понимаю, каким образом зароутить сетку NAT [194.170.63.32/27] на роутер?



Думал прокинуть виланом на роутер. Создать vlan на комутаторе 194.170.63.1 с сеткой 194.170.63.32/27 и прокинуть этот вилан на роутер NAT, а там для NAT брать уже адреса этой сетки. Чтобы завернуть всю сеть на роутер, на входе комутатора прикрутить соответствующий роутмап.



Посоветуйте как правильней было бы сделать?



PS: Комутатор catalyst 6500

Edited by kostas

Share this post


Link to post
Share on other sites

Может не хватает исходных данных?

Share this post


Link to post
Share on other sites

Картинка бы не помешала...



Share this post


Link to post
Share on other sites

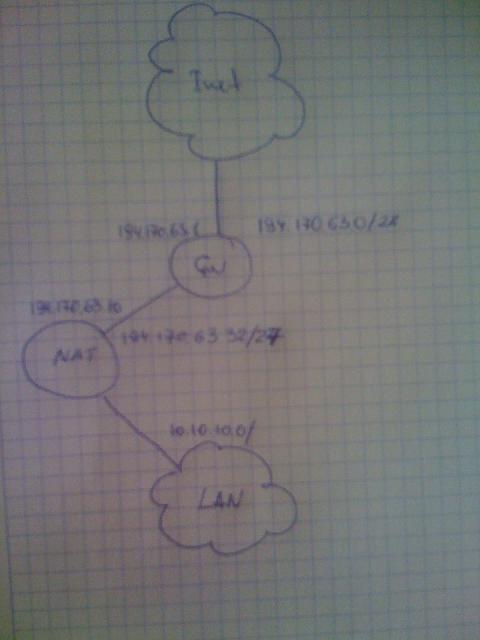

Под рукой не нашел рисовалки, но нашел ручку с листочком :)

Схему упростил. Будем считать, что сетка такого вида.

Сейчас NAT работаем маскарадингом и прячет LAN за одним IP [194.170.63.10]

Эта сетка есть на GW [194.170.63.1]



Как бы теперь народ пустить через подсеть [194.170.63.32/27]? Каким образом роутить?


Edited by kostas

Share this post


Link to post
Share on other sites

ip route 194.170.63.32 255.255.255.224 194.170.63.10 на каталисте, оно? ;)

Share this post


Link to post
Share on other sites

Гениально! Блин, я с этими виланами совсем отупел!

Спасибо.

Share this post


Link to post
Share on other sites
