Проблема с точкой Canyon Не пашет сетевой интерфейс

Проблема с точкой Canyon

Не пашет сетевой интерфейс

Признаки:

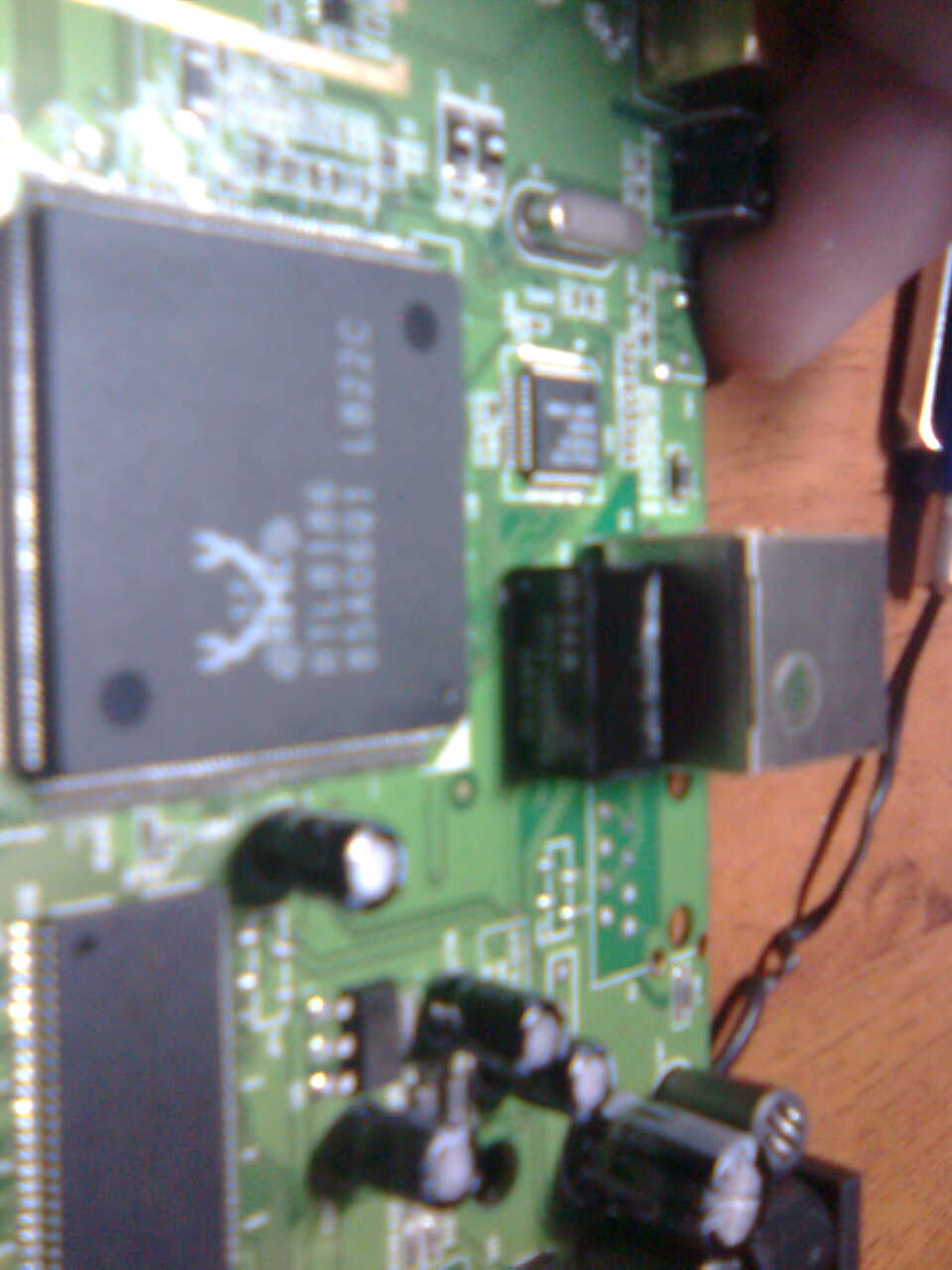

Проц жив. ( rtl8186 ж-таг коннектиться )

Радиотракт жив. ( лампочки мигают =) )

Коннект идёт. (её видно)



Сдох контроллер езернета или развязка.

Думаю перепаять или заменить на что-то похожее.

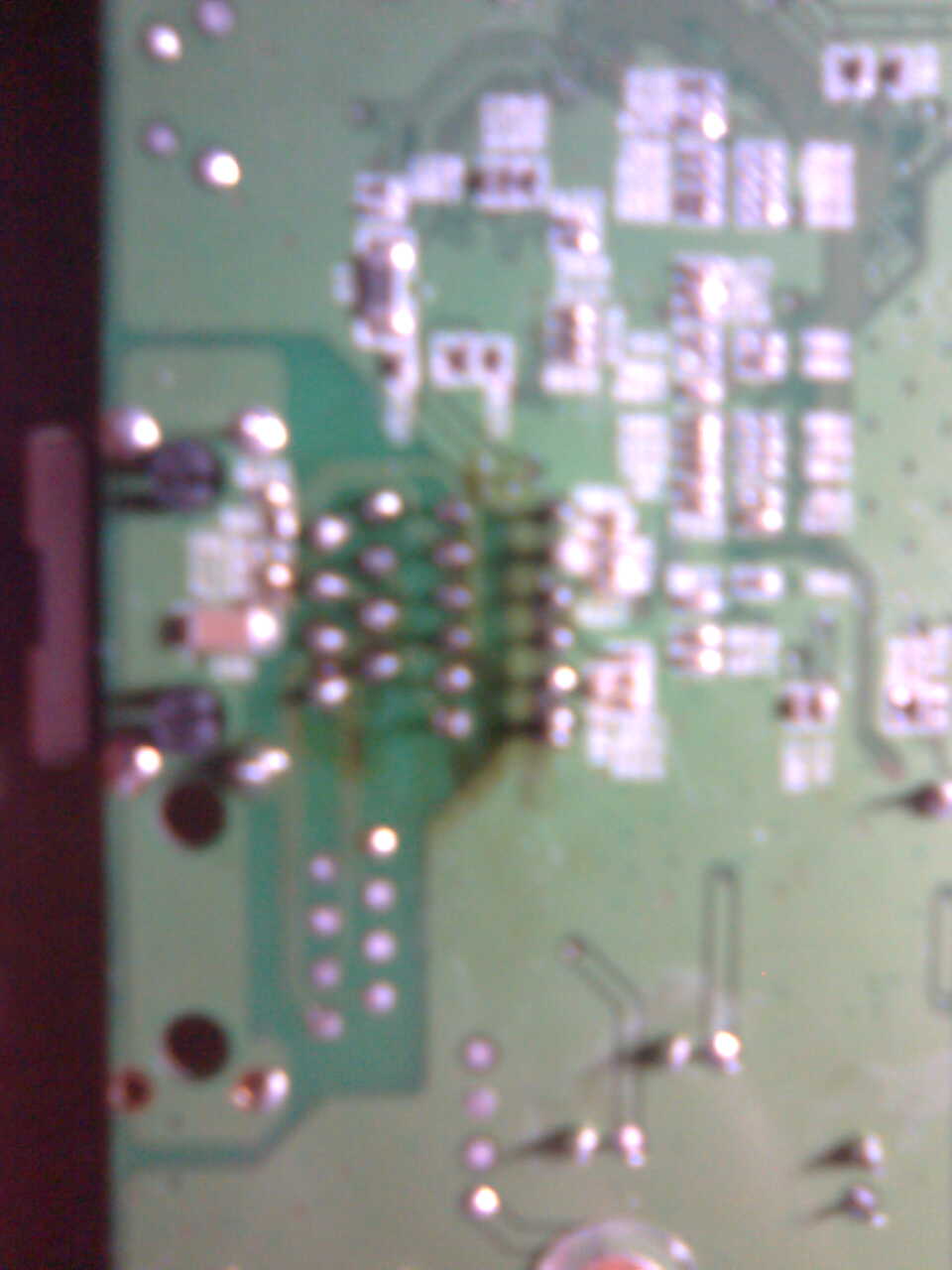

Искал развязку (чёрное пятно возле рж-45 =) с 12-ю ногами )

на ней было написано что-то вроде m-tek 2102dng...

Насколько я понимаю єто простой стабилизатор уровня сигнала с витой пары.



Чем его заменить?

Ваши придположения?

КОнтроллер езернета вроде-бы норм. rtl8201cp (100мбит простенкий гореть не должен...)



ФОто прилагаеться. Извините за качетво.



Спасибо за внимание.



Share this post


Link to post
Share on other sites

Новые свединия...

Ноги tptx и tprx тупо коротят.

Єто не нормально... соответственно второй вопрос

по схемотехнике что вот-то перед разёмом за чёрное пятно?..

И чем єто всё грозит?



Уже думаю что згорел сам контроллер - как єто толком проверить?

Share this post


Link to post
Share on other sites

Простенький rtl8201cp сгорает раньше всех, даже когда нет чёрных пятен. Его нужно перепаять в первую очередь. Если не заработает, то в догонку менять и входной трансформатор. Чип нужно находить именно с буквами ср в окончании. С другими буквами точка сможет работать только через свич.

Share this post


Link to post
Share on other sites

Понятненько

Значит если я правильно понял - чёрное пятно это трансформатор.

Ы а я думал набор каких-то диодов и стабилитронов для стабилизации.

Да там в роли єтого пятна (паралелепипеда =) ), стоит какое-то NoName m-tek h1202 итд.

На что его менять? Или єта развязка у всех контролеров одинаковая?



Share this post


Link to post
Share on other sites

Или єта развязка у всех контролеров одинаковая?

Одинакова. Такие же трансформаторы стоят в сетевых картах.

Share this post


Link to post
Share on other sites

Спасибо очень помогли.

Трансформатор взял с сетевой а контроллер купил...

приклеял это всё дело и о чудо - это Г даже может работать.



Share this post


Link to post
Share on other sites

Не такое уж оно Г. Практически копия Planet-4033 ( плата одинаковая, а прошивка немного изменена ). Работает неплохо.
