IBM x3650 + RAID-контроллер IBM ServeRAID M5015 SAS/SATA (RAID 0, 1, 5, 10, 50)

Коллеги, здравствуйте!
Запускаю в работу старичка, x3650 M3 и столкнулся с засадой по контроллеру, два М5015 просто не видны в системе, индикатор heart beat зеленым не мигает.



Два таких же контроллера выпадают в F/W is in Fault State - MFI Register State 0xFFFFFFFF - как я понимаю, у них проблемы с прошивкой? Стоит пытаться шить или в утиль?



Можно ли заменить IBM ServeRAID M5015 SAS/SATA на LSI SAS 92xx MegaRAID SAS 9260-8i - фактически это один и тот же контроллер, второй просто не брендированный, инициализирует его платформа?

Ну и дополнительно спрошу:

- а нет ли случаем у кого-то расшифровки кодов Light Path Diagnostics (LPD) для x3560 M3 ?
- может ли кто поделиться образом с обновлениями firmware платформы ?

- у кого был опыт эксплуатации х3650 М3, часто мрут контроллеры? На мой взгляд они SAS slot разместили в непродуваемом месте и он от перегрева мрет.



Спасибо за внимание!



Share this post


Link to post
Share on other sites

46 минут назад, smart85 сказал:

два М5015 просто не видны в системе

Да, два одинаковых контроллера поставить в один сервер нельзя. Нужно больше портов - бери контроллер с большим числом портов. И даже обычный LSI вас врядли спасет, BIOS RAID подерутся. Только вырубать режим RAID и использовать просто как интерфейсные платы, это работает, и некоторые контроллеры прямо шли с джампером и образами BIOS под такой сценарий. Ну или в BIOS Setup вообще запретите OpRom для плат, в ОС они работать вдвоем будут, только грузиться придется с чего-то еще, флешки там.



46 минут назад, smart85 сказал:

Можно ли заменить IBM ServeRAID M5015 SAS/SATA на LSI SAS 92xx MegaRAID SAS 9260-8i - фактически это один и тот же контроллер, второй просто не брендированный, инициализирует его платформа?



Я уже не помню, в каком году IBM уменьшила вендорлок с необходимости подтверждать каждую загрузку с клавиатуры на просто ругань при старте. x3650 M3 вышла в 2010-м, пограничное время.



46 минут назад, smart85 сказал:

- а нет ли случаем у кого-то расшифровки кодов Light Path Diagnostics (LPD) для x3560 M3 ?



Должны быть в Problem Determination and Service Guide - IBM System x3650 M3 (4255, 7376, 7945) and IBM Smart Analytics System 5600 (7949)



46 минут назад, smart85 сказал:

может ли кто поделиться образом с обновлениями firmware платформы ?



Почти все IBMовское лежит на support.lenovo.com , нужен VPN и желательно виртуалка с не-российской локалью, таймзоной и прочим. Ну и почта для регистрации учетки нерусская. Так-то там несколько вариантов моделей было, 4255, 7945, 7949 - они начинкой отличались, и некоторое firmware типа FRU у них разное, прошьете не то - можно обрести трупик.



46 минут назад, smart85 сказал:

у кого был опыт эксплуатации х3650 М3, часто мрут контроллеры? На мой взгляд они SAS slot разместили в непродуваемом месте и он от перегрева мрет.



Контроллеры не мрут, а вот батарейки только в путь, в ту пору у LSI батарейки были хреновые, всего несколько сот циклов перезарядки. Что касается продуваемости - так M5015 обычная PCI-E карта, а не мезонин. Если у вас мезонин, то это что-то другое.

Share this post


Link to post
Share on other sites

Спасибо за ответ!
Два контроллера М5015 нормально работают в x3650 M3, один в SAS Rise Card Connector и второй в PCIe рейзере, но важно поставить в правильный слот - Slot 1/3 иначе не видит.



Сейчас вот один сервер запустил, работает, создались массивы, линукс поставился. В итоге один контроллер у меня живой оказался, в ЗИПе, остальные все дохлые.
Батарейки у нас сильно дует, надо следить, но даже дутая свои функции выполняет, контроллер на нее не ругается, тестирование проходит.

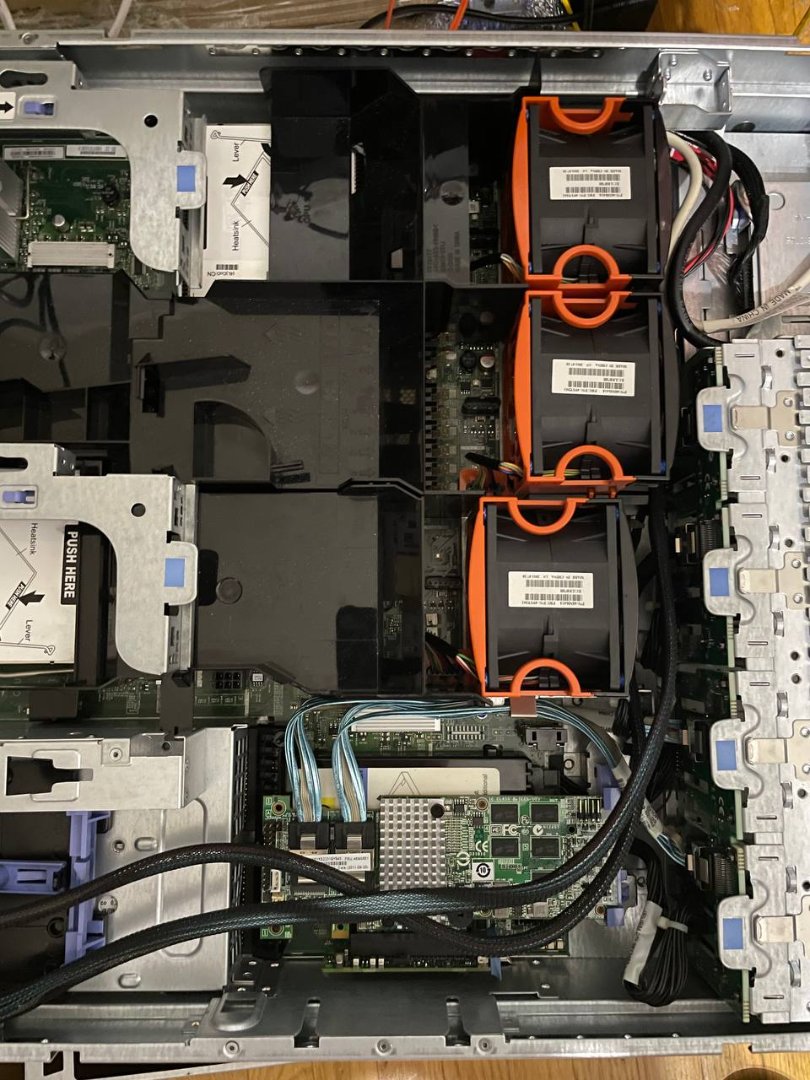

на счет продуваемости, вот фото, где установлен контроллер.



Share this post


Link to post
Share on other sites

19 минут назад, jffulcrum сказал:

обычная PCI-E карта, а не мезонин. Если у вас мезонин, то это что-то другое

Мезонин это не сугубо делл?

век живи - век учись

Share this post


Link to post
Share on other sites

Цитата



Мезонин это не сугубо делл?

век живи - век учись



У меня в эксплуатации блейды IBM, там всякие плюшки типа SAS контроллера, SAN контроллера и прочее мезонины, да и циски есть, тем много где распространена.

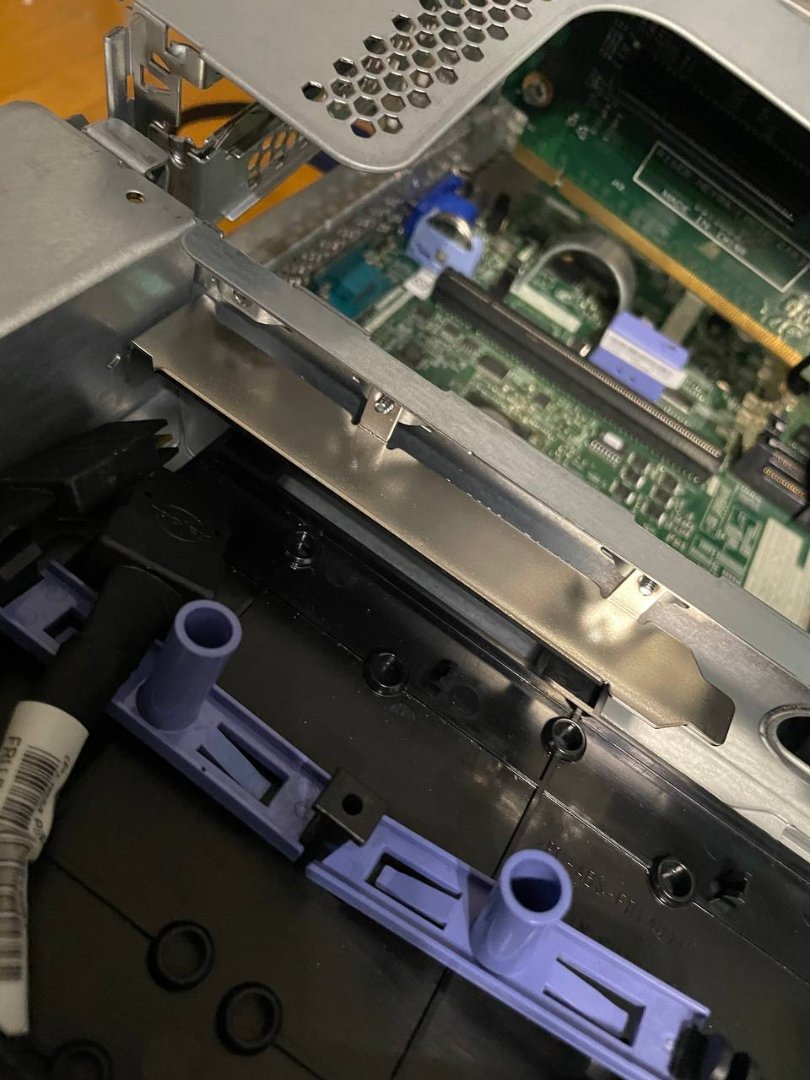

А вот конкретно обсуждаемый контроллер он вполне обычный, просто с него железная планка снимается и прикручивается сюда (фото)


Share this post


Link to post
Share on other sites

10 часов назад, smart85 сказал:

Два контроллера М5015 нормально работают в x3650 M3, один в SAS Rise Card Connector и второй в PCIe рейзере, но важно поставить в правильный слот - Slot 1/3 иначе не видит.

У вас UEFI загрузка? И работает?



10 часов назад, smart85 сказал:

вот фото, где установлен контроллер.

В этом месте карлсоны от БП вытягивают, но подразумевается, что с морды холодный коридор.

Share this post
