Asterisk (Freepbx) + FXO

Коллеги, доброго дня.

Есть задача прикрутить аналоговую телефонную линию к SIP АТС на Asterisk (FreePbx) чтобы звонок на городской аналоговый номер уходил на IVR и после на IP телефон.

в качестве шлюза железка D-link dvg-7111s.

Мануалов не особо много, но тем не менее все делаю по как сказано, шлюз в одной подсети с астером, транк на астере настроил FXO на шлюзе тоже, но при звонке на городской номер 3 гудка, а дальше занято.
Из инфы с форума д-линк видно что у многих проблемы с этим, но четкого решения нет.

может кто сталкивался.

заранее благодарю)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробуйте использовать опыт ребят из вокслинк https://voxlink.ru/kb/voip-devices-configuration/nastrojka-d-link-dvg-7111s/

думаю у вас такой же кейс

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

6 часов назад, zavndw сказал:

Попробуйте использовать опыт ребят из вокслинк https://voxlink.ru/kb/voip-devices-configuration/nastrojka-d-link-dvg-7111s/

думаю у вас такой же кейс

По этому мануалу как раз и настраивал

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Цитата

По этому мануалу как раз и настраивал



там нет настройки маршрутизации. Вы ее настроили? занято отдает astrisk? с каким кодом?





Изменено пользователем zavndw

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 часов назад, zavndw сказал:



там нет настройки маршрутизации. Вы ее настроили? занято отдает astrisk? с каким кодом?





Нет, делал только то что написано в инструкции.

в логах астериска ничего нет по этому поводу. Я вообще не уверен что они сконнектились.

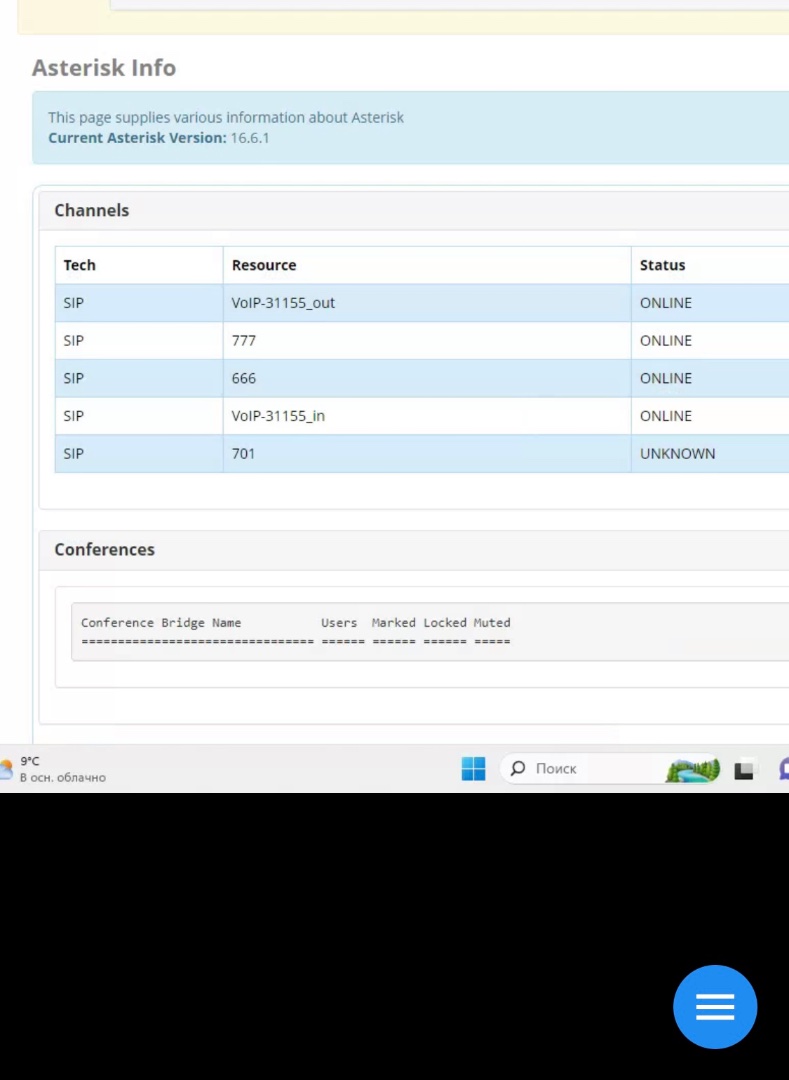

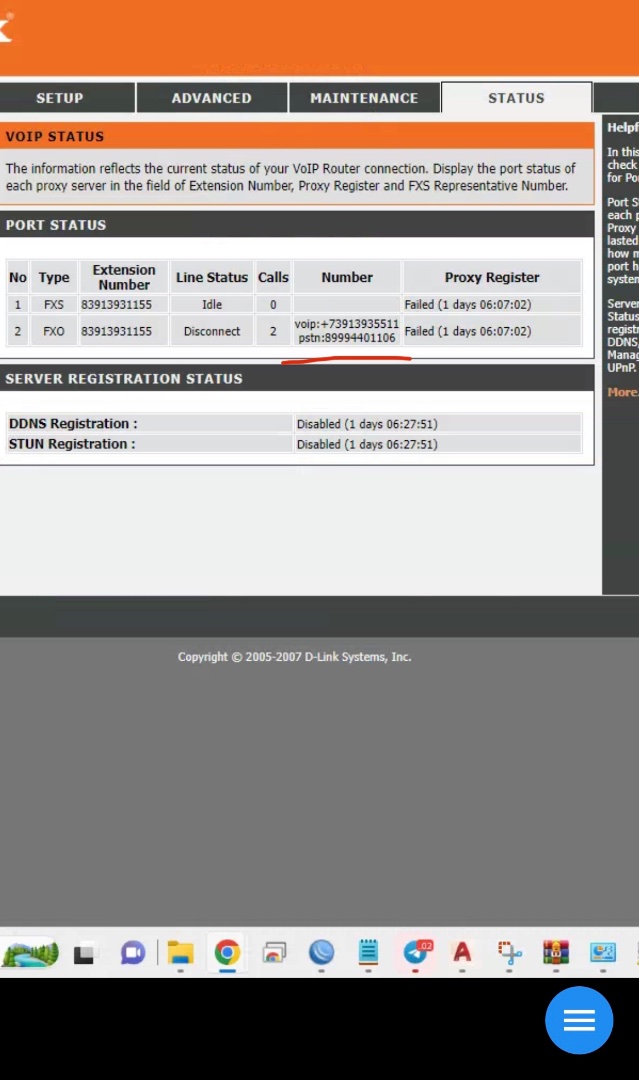

астериск говорит что канал онлайн, но на d-linke статус disconnected.

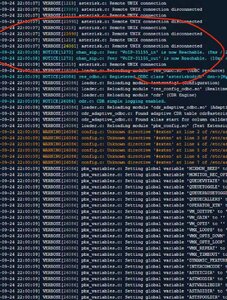

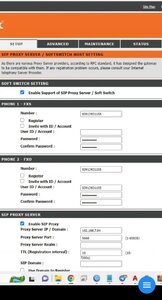

скрины прикрепил.

и ещё мне не понятна вторая строчка (подчеркнул), откуда этот номер взялся.







Изменено пользователем Oleg119

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

так тут ошибка регистрации как минимум. Поэтому отдает занято

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

37 минут назад, zavndw сказал:

так тут ошибка регистрации как минимум. Поэтому отдает занято

Так вот а откуда она берется, там одна пара лог/пасс которую нереально перепутать и почему Астер тогда говорит что всё зер гуд?

Изменено пользователем Oleg119

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как минимум с астериска нет настроек регистрации в сторону шлюза а вот с шлюза обратно есть - невольно приходит мысль ее убрать в астериске и убрать в шлюзе если лень искать где проблема с регой. Подсеть может банально быль закрыта в фаерволе. Тут надо смотреть по порядку. Если везде все настройки ок, то брать в руки tcpdump, sngrep и разбираться

Изменено пользователем zavndw

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

4 минуты назад, zavndw сказал:

Как минимум с астериска нет настроек регистрации в сторону шлюза а вот с шлюза обратно есть - невольно приходит мысль ее убрать в астериске и убрать в шлюзе если лень искать где проблема с регой. Подсеть может банально быль закрыта в фаерволе. Тут надо смотреть по порядку. Если везде все настройки ок, то брать в руки tcpdump, sngrep и разбираться

Если честно не понял от начала до конца(

Фаерволов нет. IP телефоны отлично подключились к астериску и работают через другой транк

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

28 минут назад, zavndw сказал:

Как минимум с астериска нет настроек регистрации в сторону шлюза а вот с шлюза обратно есть - невольно приходит мысль ее убрать в астериске и убрать в шлюзе если лень искать где проблема с регой. Подсеть может банально быль закрыта в фаерволе. Тут надо смотреть по порядку. Если везде все настройки ок, то брать в руки tcpdump, sngrep и разбираться

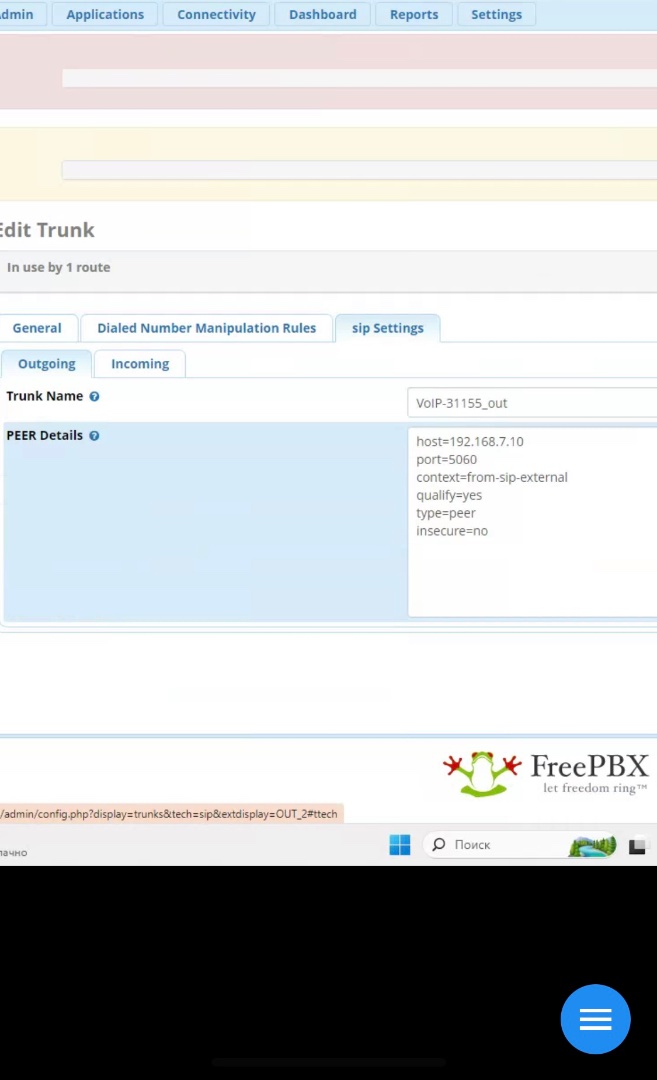

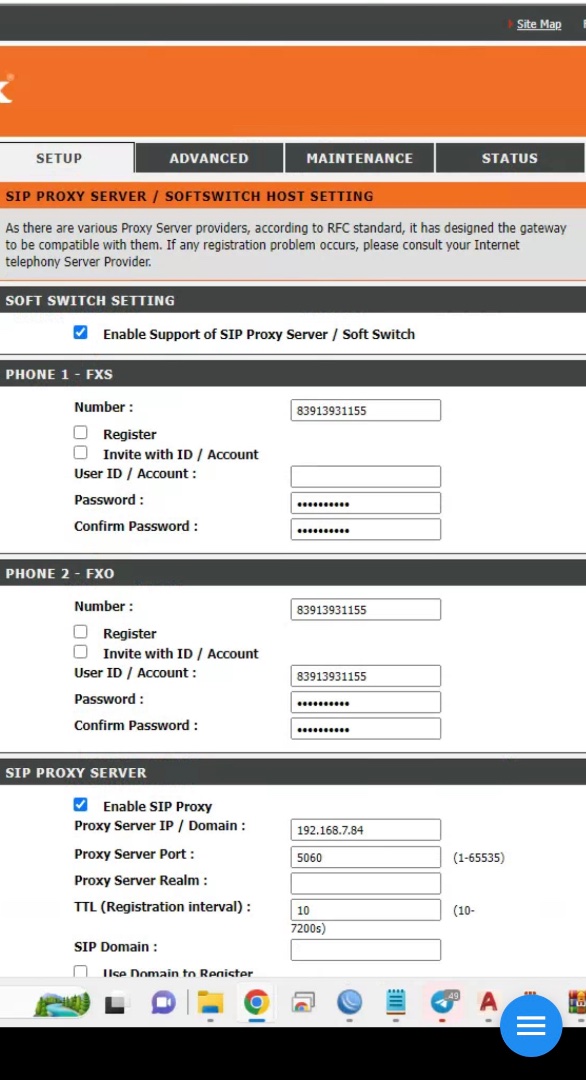

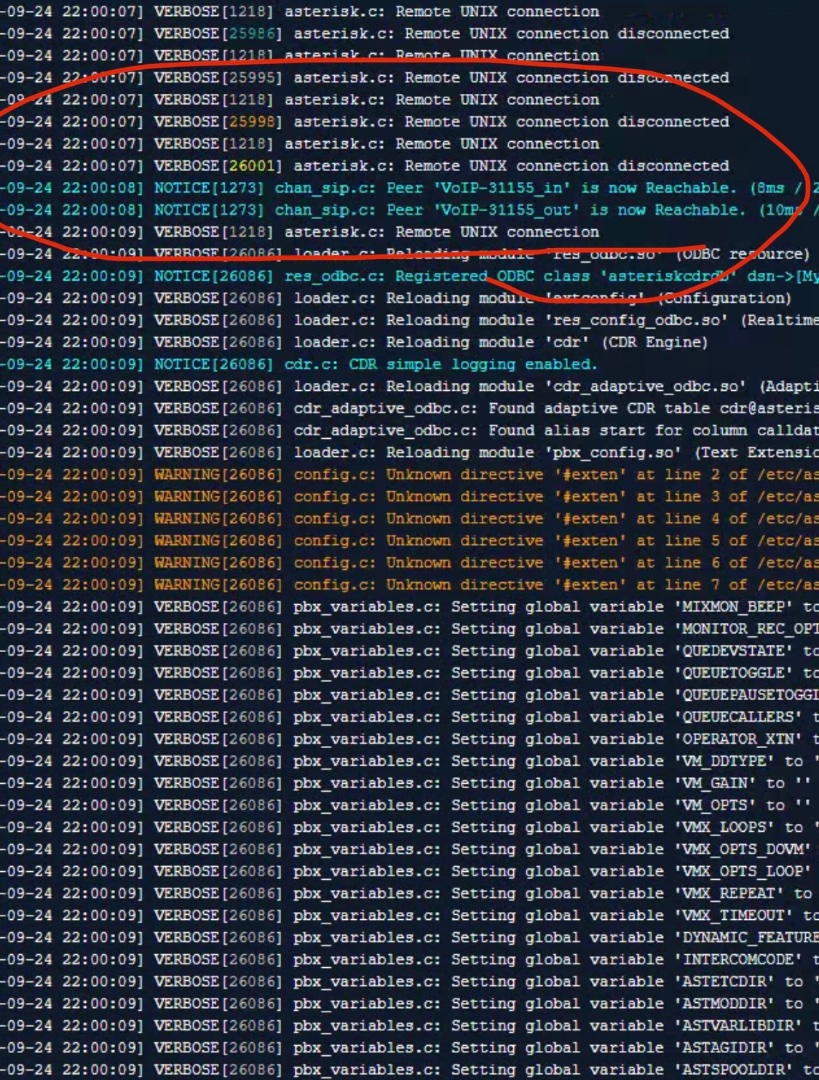

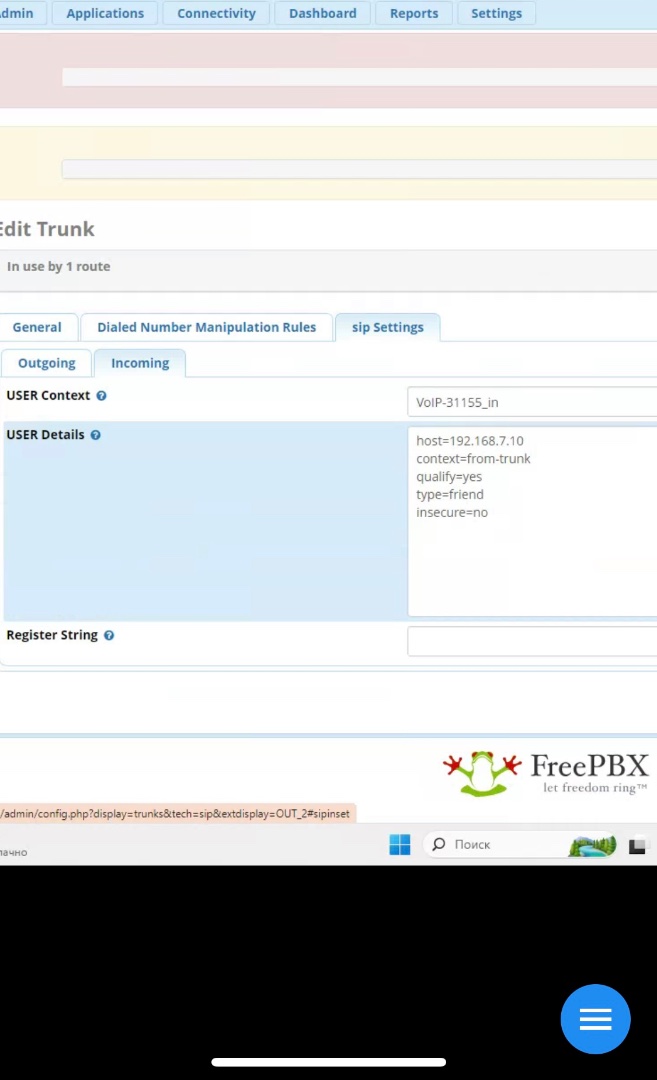

Приложил настройки на обоих железках + логи астера.

Кстати вспомнил, если на шлюзе стоит в настройках галочка - Register, то на самой железке начинает моргать красная лампочка alarm





Изменено пользователем Oleg119

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Логи конечно зачетные. Посмотрите что в sngrep при наборе аналоговой линии. Если запросов нет - надо топать шлюз перепроверять по настройкам. Если запросы есть то смотреть что астериск ответил.

И вот сразу вопрос - а порт сип точно такой? проверьте в настройках - по дефолту он 5160 а 5060 это pjsip (а транк на скрине chan_sip)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

14 минут назад, zavndw сказал:

Логи конечно зачетные. Посмотрите что в sngrep при наборе аналоговой линии. Если запросов нет - надо топать шлюз перепроверять по настройкам. Если запросы есть то смотреть что астериск ответил.

И вот сразу вопрос - а порт сип точно такой? проверьте в настройках - по дефолту он 5160 а 5060 это pjsip (а транк на скрине chan_sip)

Порт на шлюзе поправил, это я уже от безнадёги пробовал всё что угодно.

Сейчас читаю вот этот топик https://forum.asterisk.ru/viewtopic.php?f=6&t=17612&sid=4ab64a592792c4ae2bccb0a3944f8c77&start=10



у ТС такая же проблема, решилась как-то непонятно как, перебираю варианты предложенные там, пока безрезультатно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

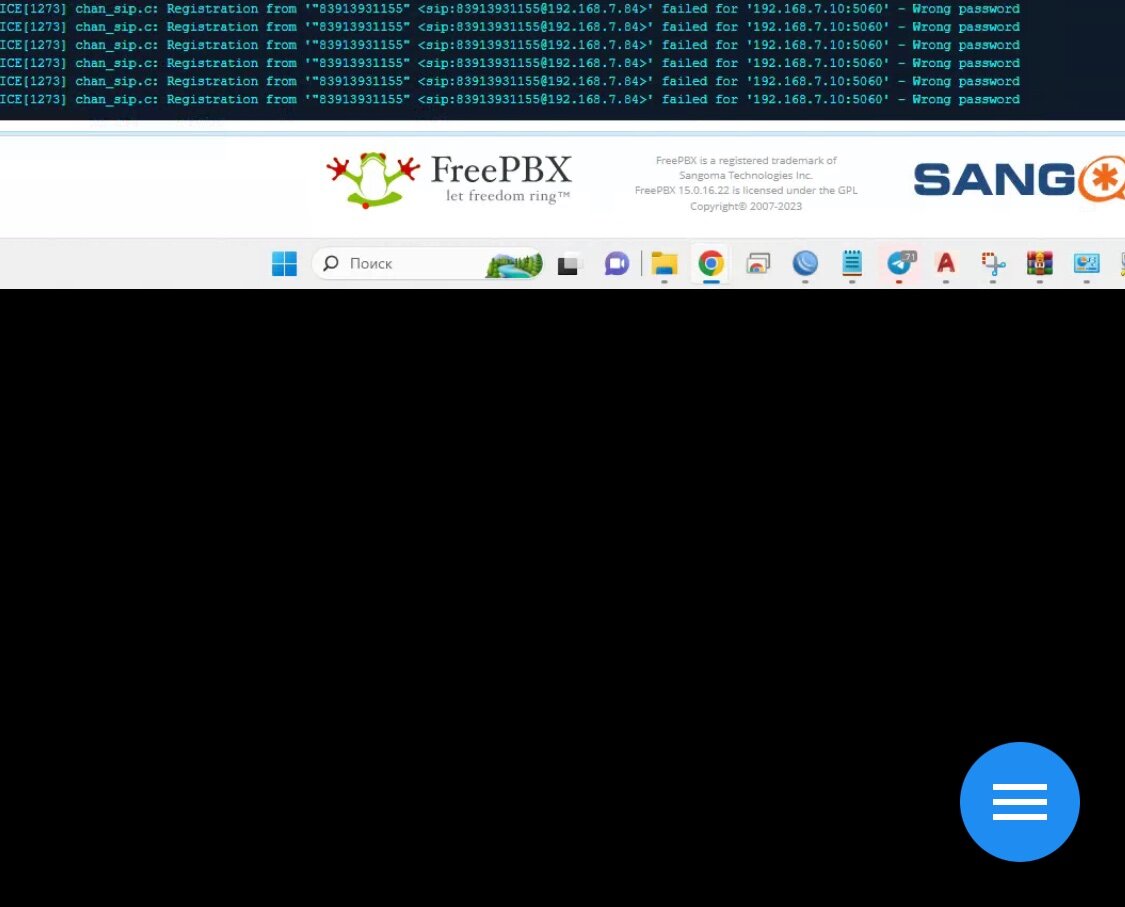

Поставил галочку с регистрацией, начал ругаться на пароль, хотя он не может быть неверным


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 час назад, zavndw сказал:

Логи конечно зачетные. Посмотрите что в sngrep при наборе аналоговой линии. Если запросов нет - надо топать шлюз перепроверять по настройкам. Если запросы есть то смотреть что астериск ответил.

И вот сразу вопрос - а порт сип точно такой? проверьте в настройках - по дефолту он 5160 а 5060 это pjsip (а транк на скрине chan_sip)

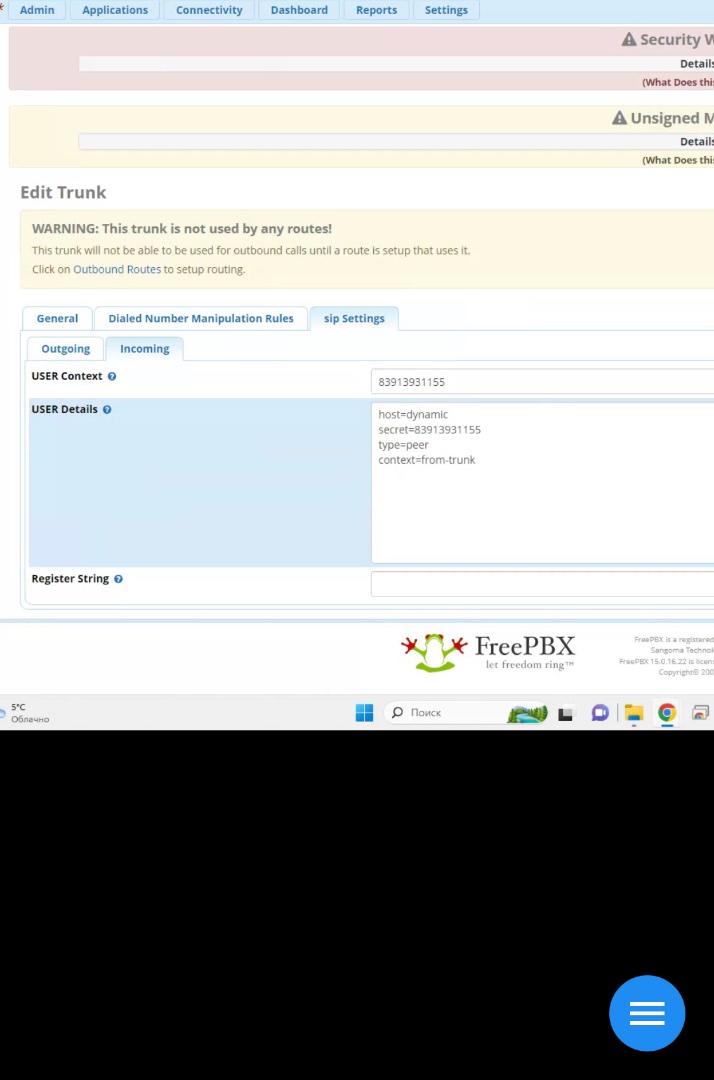

Настроил транк заново.

скрин прикрепил.

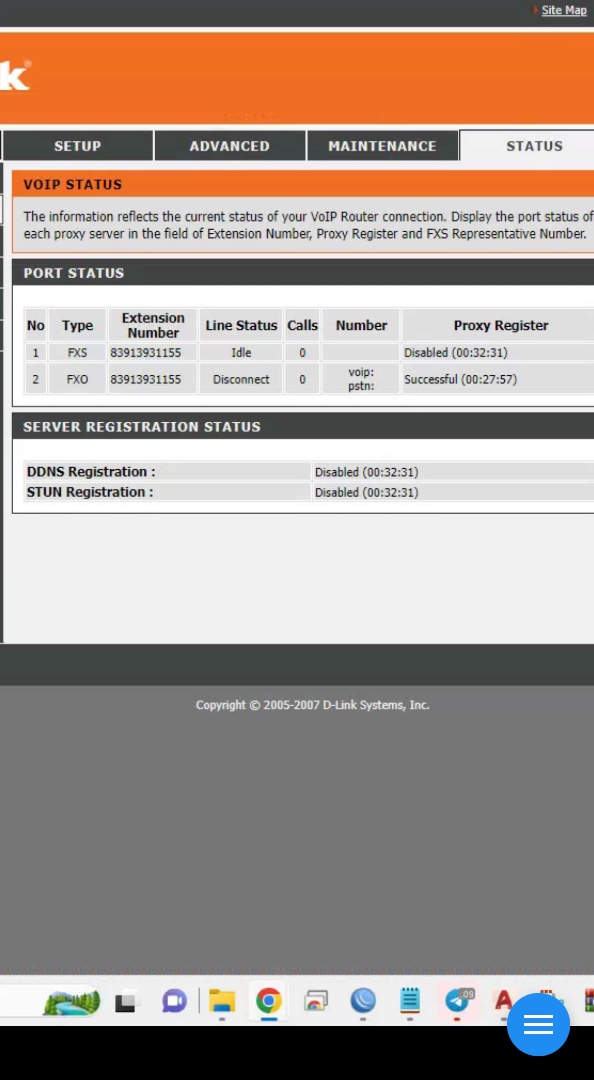

статус на шлюзе proxy register изменился на Succesful.

но line status disconnect



Изменено пользователем Oleg119

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

35 минут назад, Oleg119 сказал:

Настроил транк заново.

скрин прикрепил.

статус на шлюзе proxy register изменился на Succesful.

но line status disconnect



Так у вас и будет такой статус, когда линия ничем не занята.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

10 часов назад, murano сказал:

Так у вас и будет такой статус, когда линия ничем не занята.

Нет. В обычном состоянии статус connect. Этот вопрос решил

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Исходящие работают, а входящие нет
