BDCOM P3310C транк

Ответить

Nag_user1

Nag_user1
Опубликовано (изменено) · Жалоба

Добрый день, имеется локальная сеть.

1. BDCOM P3310C EPON OLT

2. Коммутатор SNR-S2982G-24T



В данный момент все коммутаторы SNR, роутеры получают айпи-адрес по дефолтному VLAN 1
Задача: на одном из SNR сделать так, чтобы он получал другой айпи-адрес VLAN 40.

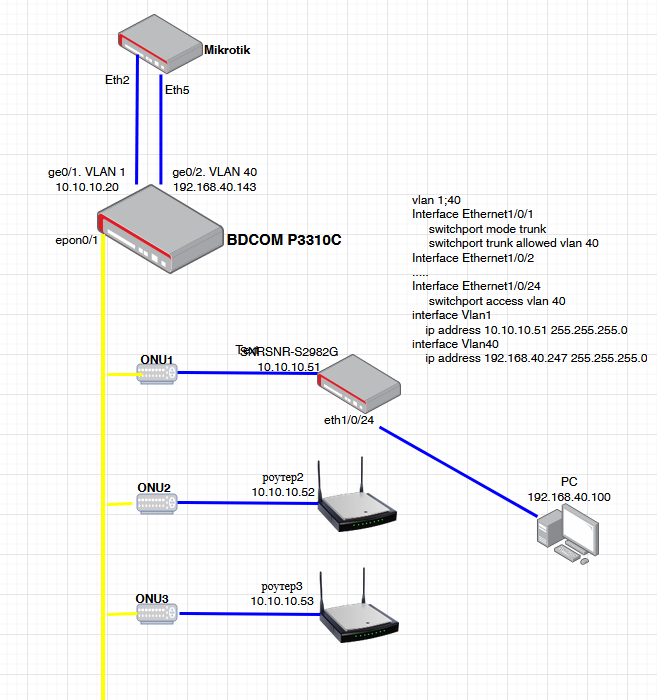

Примерная схема такая (см. вложенное изображение).



Конфиг BDCOM совсем простой:





interface GigaEthernet0/1
 switchport mode dot1q-tunnel-uplink
 storm-control broadcast threshold 500
 no storm-control multicast threshold
 storm-control unicast threshold 500
!
interface GigaEthernet0/2
 switchport trunk vlan-allowed 40
 switchport mode dot1q-tunnel-uplink
 switchport pvid 40
 storm-control broadcast threshold 500
 no storm-control multicast threshold
 storm-control unicast threshold 500
!
interface EPON0/1
 epon bind-onu mac f8f0.8215.a3ea 1
 epon bind-onu mac f8f0.8215.a3b8 2
 epon bind-onu mac f8f0.8215.a3a6 3
……..
 switchport mode trunk
 storm-control broadcast threshold 500
 storm-control multicast threshold 500
 storm-control unicast threshold 500
 switchport protected 1
!
interface EPON0/1:1
 description Router1
  epon onu description Router1
!
interface VLAN1
 ip address 10.10.10.20 255.255.255.0
!
interface VLAN40
 ip address dhcp
!
vlan 1,40



Подскажите, пжста как коммутатору SNR получить айпи-адрес из VLAN 40 ?



Я вручную в консоли SNR прописал айпи-адрес 192.168.40.247, но данный адрес не пингуется








Изменено пользователем Nag_user1

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

craftsman

craftsman
Опубликовано (изменено) · Жалоба

Правильно сформулированный вопрос дает 50% ответа!



Подайте влан с тэгом 40 на нужный Вам ONU.

Например так:

interface EPON0/1:1
 switchport port-security mode dynamic
  epon onu port 1 ctc vlan mode tag 40 priority 0



Изменено пользователем craftsman

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nag_user1

Nag_user1
Опубликовано · Жалоба

прописал эти две команды.
предварительный ответ:



не помогло. Вернул обратно, т.к пропала связь с коммутатором SNR и отвалились все, кто был подключен к этому SNR



После окончания рабочего дня еще раз пропишу эти две команды. Посмотрю, может еще куда надо что прописать

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

craftsman

craftsman
Опубликовано · Жалоба
27 минут назад, Nag_user1 сказал:

прописал эти две команды.
предварительный ответ:



не помогло. Вернул обратно, т.к пропала связь с коммутатором SNR и отвалились все, кто был подключен к этому SNR



Так Вам нужно два влана, и 1-й И 40-й.

Тогда делаем так:


epon onu port 1 ctc vlan mode trunk 1 40

Есть еще один режим, какой таг подадите с клиентской стороны, такой на OLT и прийдет.

epon onu port 1 ctc vlan mode transparent

Но то такое, на любителя.

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nag_user1

Nag_user1
Опубликовано · Жалоба

с добрым утром!
Извиняюсь, но всё таки нужен VLAN 40 на onu 0/1.1



поэтому после окончания рабочего дня еще раз запустил команды:

interface EPON0/1:1
 switchport port-security mode dynamic
  epon onu port 1 ctc vlan mode tag 40 priority 0



частично помогли.

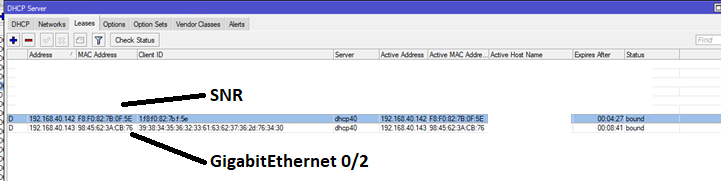

На микротике появился новый айпи адрес по DHCP.

И он принадлежит тому самому SNR



но увы этот новый айпи адрес никак не пингуется.

Ни с BDCOM (через веб-интерфейс, меню Диагностика), ни с Микротика (в консоли набрал команду пинга), а также не подключается по телнету.



Что-то не то я сделал?





В данный момент вот так:

interface GigaEthernet0/2
 switchport trunk vlan-allowed 40
 switchport mode trunk
 switchport pvid 40
 storm-control broadcast threshold 500
 no storm-control multicast threshold
 storm-control unicast threshold 500

interface EPON0/1
 epon bind-onu mac f8f0.8215.a3ea 1
 epon bind-onu mac f8f0.8215.a3b8 2
  switchport mode trunk
 storm-control broadcast threshold 500
 storm-control multicast threshold 500
 storm-control unicast threshold 500
 switchport protected 1

interface EPON0/1:1
 switchport port-security mode dynamic
  epon onu port 1 ctc vlan mode tag 40 priority 0
#show vlan interface EPON 0/1
Interface            VLAN
Name                 Property PVID Vlan-Map         uTagg-Vlan-Map
-------------------- -------- ---- ---------------- ----------------
EPON0/1              Trunk    1    1,40             1

#show mac address-table vlan 40
Vlan    Mac Address       Type       Ports
----    -----------       ----       -----
40      b869.f4e8.f7b7    DYNAMIC    g0/2   (это Микротик)
40      0012.4315.555d    DYNAMIC    epon0/1:1  (это видимо ОNU, который соединяет BDCOM и SNR)




Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nag_user1

Nag_user1
Опубликовано · Жалоба

Апдейт. Пошел за кофе, вернулся, а пинг уже идёт.



всё вопрос временно закрылся. Как только весь офис посажу на этот ВЛАН отпишусь и попрошу закрыть тему.

craftsman

от души, братан, выручил

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

h3ll1

h3ll1
Опубликовано (изменено) · Жалоба

Делайте вот так для кажды порт, где 1 - аксес, 40-таг:

epon onu port 1 ctc vlan mode trunk 1 40

Изменено пользователем h3ll1

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nag_user1

Nag_user1
Опубликовано (изменено) · Жалоба

всё вроде заработало.



В SNR прописал порт в access mode

Interface Ethernet1/0/3
 switchport access vlan 40



В этот порт воткнут Микротик.



Замечания такие:

1. Данный Микротик не получает адрес по DHCP.

Хотя выше стоящий коммутатор SNR получает адрес по DHCP

interface Vlan40
 ip dhcp-client enable



2. Я зашел на Микротик и вручную прописал айпи-адрес из VLAN 40

192.168.40.100.

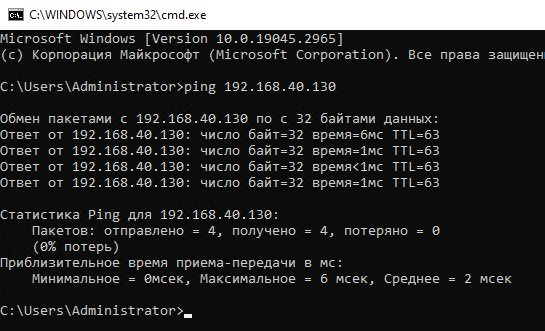

3. Далее отправляю пинги из главной локалки (тот который VLAN1) на адрес 192.168.40.100

ПИНГи есть.



4. В винбоксе адрес/или мак адрес данного Микротика отсутствует.

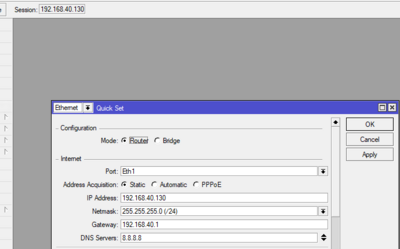

Но если в винбоксе вручную набрать айпи адрес 192.168.40.100, то по Винбокс открывает настройки этого Микротика.

Вот такие дела, подскажите, я опять не туда копнул?

АПД: команду


epon local-mac forward

на BDCOM я прописал

конфиги сохранил





апд.

всё таки на BDCOM вот такие настройки остались и всё работает:

interface GigaEthernet0/2
 switchport trunk vlan-allowed 40
 switchport mode trunk
 switchport pvid 40
 storm-control broadcast threshold 500
 no storm-control multicast threshold
 storm-control unicast threshold 500

interface EPON0/1
 epon bind-onu mac f8f0.8215.a3ea 1
 epon bind-onu mac f8f0.8215.a3b8 2
 .....
 switchport mode trunk
 storm-control broadcast threshold 500
 storm-control multicast threshold 500
 storm-control unicast threshold 500
 switchport protected 1

interface EPON0/1:1
!

команды которые я ранее набрал

interface EPON0/1:1
 switchport port-security mode dynamic
  epon onu port 1 ctc vlan mode tag 40 priority 0

я их удалил, т.к. с этими командами не работает,

а без них работает!

Изменено пользователем Nag_user1

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

craftsman

craftsman
Опубликовано · Жалоба

@Nag_user1 я бы порекомендовал перечитать еще раз эту ветку подряд, а не через одно.

Уже дважды, я и @h3ll1, предложили использовать mode trunk на EPON интерфейсе.





Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nag_user1

Nag_user1
Опубликовано (изменено) · Жалоба

https://forum.nag.ru/index.php?/profile/172449-craftsman/



в том то и дело, что на EPON 0/1 прописал транк в первую очередь.

вот кусок конфига (который в первом посте):



interface EPON0/1
 epon bind-onu mac f8f0.8215.a3ea 1
 epon bind-onu mac f8f0.8215.a3b8 2
  switchport mode trunk
 storm-control broadcast threshold 500
 storm-control multicast threshold 500
 storm-control unicast threshold 500
 switchport protected 1
Изменено пользователем Nag_user1

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

craftsman

craftsman
Опубликовано · Жалоба

@Nag_user1 Вам на каком интерфейсе нужно подать два влана, на EPON0/1? Или на EPON0/1:1 ? Вот прямо сейчас почувствуйте разницу!

В 22.08.2023 в 11:09, craftsman сказал:

Правильно сформулированный вопрос дает 50% ответа!



Подайте влан с тэгом 40 на нужный Вам ONU.

Например так:

interface EPON0/1:1
 switchport port-security mode dynamic
  epon onu port 1 ctc vlan mode tag 40 priority 0



В первом моем сообщении о чем речь?

Добавьте к нему следующий пост:

В 22.08.2023 в 13:27, craftsman сказал:

Так Вам нужно два влана, и 1-й И 40-й.

Тогда делаем так:


epon onu port 1 ctc vlan mode trunk 1 40

Есть еще один режим, какой таг подадите с клиентской стороны, такой на OLT и прийдет.

epon onu port 1 ctc vlan mode transparent

Но то такое, на любителя.

Неужто так тяжело сложить?!

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nag_user1

Nag_user1
Опубликовано · Жалоба

https://forum.nag.ru/index.php?/profile/172449-craftsman/

еще раз:





1.

epon onu port 1 ctc vlan mode transparent

не работает



2.

epon onu port 1 ctc vlan mode trunk 1 40

тоже не работает





Сейчас без каких либо команд работает, пинги до того SNR есть.

Но не работает DHCP у клиентов, которые подключены SNR (причем сам SNR получает айпи адрес по DHCP)

у этого SNR

1 порт настроен как trunk

2-24 порты настроены как switchport mode access (на VLAN 40

)

Приходится вручную айпишники VLAN 40 ставить всей технике, которая подключена к SNR.

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nikita Devyatyarov

Nikita Devyatyarov
Опубликовано · Жалоба

Добрый день.



Приложите полный конфиг BDCOM и SNR.

И вывод show ver с bdcom

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nag_user1

Nag_user1
Опубликовано · Жалоба

https://forum.nag.ru/index.php?/profile/155990-nikita-devyatyarov/





#show version
BDCOM(tm) P3310C Software, Version 10.1.0F Build 115824
Copyright by Shanghai Baud Data Communication CO. LTD.
Compiled: 2023-7-21 10:27:17 by SYS, Image text-base: 0x80008000
ROM: System Bootstrap, Version 0.4.1, Serial num:00316011697
System image file is "Switch.bin"
hardware version:V1.0
(RISC) processor with 131072K bytes of memory, 16384K bytes of flash
Base ethernet MAC Address: 98:45:62:3a:cb:76
snmp info:
product_ID:294   system_ID:1.3.6.1.4.1.3320.1.294.0



конфиг BDCOM



#sho runni
Building configuration...


Current configuration:
!
!version 10.1.0F build 115824
service timestamps log date
service timestamps debug date
logging buffered 4096
!
hostname TEXT
port-protected 1
!
epon local-mac forward
!
!
!
!
!
!
spanning-tree mode rstp

aaa authentication login default local
aaa authentication enable default none
aaa authorization exec default local
!
username USER password 0 PASSWORD
!

epon oam-version 1 0x30
epon oam-version 2 0x21
epon oam-version 3 0x20
!
!!slot 0 89 unknow CARD
interface GigaEthernet0/1
 switchport mode dot1q-tunnel-uplink
 storm-control broadcast threshold 500
 no storm-control multicast threshold
 storm-control unicast threshold 500
!
interface GigaEthernet0/2
 switchport trunk vlan-allowed 40
 switchport mode trunk
 switchport pvid 40
 storm-control broadcast threshold 500
 no storm-control multicast threshold
 storm-control unicast threshold 500

!
interface GigaEthernet0/3
 shutdown
 switchport mode dot1q-tunnel-uplink
 storm-control broadcast threshold 500
 no storm-control multicast threshold
 storm-control unicast threshold 500
!
interface GigaEthernet0/4
 shutdown
 switchport mode dot1q-tunnel-uplink
 storm-control broadcast threshold 500
 no storm-control multicast threshold
 storm-control unicast threshold 500
!
interface GigaEthernet0/5
 shutdown
 switchport mode dot1q-tunnel-uplink
 storm-control broadcast threshold 500
 no storm-control multicast threshold
 storm-control unicast threshold 500
!
interface GigaEthernet0/6
 shutdown
 switchport mode dot1q-tunnel-uplink
 storm-control broadcast threshold 500
 no storm-control multicast threshold
 storm-control unicast threshold 500

!
interface EPON0/1
 epon bind-onu mac f8f0.8215.a3ea 1
 epon bind-onu mac f8f0.8215.a3b8 2
 epon bind-onu mac f8f0.8215.a3a6 3
 epon bind-onu mac f8f0.8215.a3f0 4
 epon bind-onu mac f8f0.8215.a3be 5
 epon bind-onu mac f8f0.8215.a3ec 6
 epon bind-onu mac f8f0.8215.a3bc 7
 epon bind-onu mac f8f0.8215.a3ee 8
 epon bind-onu mac f8f0.8215.a3a8 9
 epon bind-onu mac f8f0.8215.a390 10
 epon bind-onu mac f8f0.8217.1a22 11
 epon bind-onu mac f8f0.8215.a3b6 13
 epon bind-onu mac f8f0.8217.1a38 14
 epon bind-onu mac f8f0.8218.0e3a 15
 epon bind-onu mac f8f0.8218.0e4c 16
 epon bind-onu mac f8f0.8215.a396 17
 epon bind-onu mac f8f0.8218.0e38 18
 switchport mode trunk
 storm-control broadcast threshold 500
 storm-control multicast threshold 500
 storm-control unicast threshold 500
 switchport protected 1
!
interface EPON0/1:1
!
interface EPON0/1:2
!
interface EPON0/1:3
!
interface EPON0/1:4
!
interface EPON0/1:5
!
interface EPON0/1:6
!
interface EPON0/1:7

!
interface EPON0/1:8
!
interface EPON0/1:9
!
interface EPON0/1:10
!
interface EPON0/1:11
!
interface EPON0/1:13
!
interface EPON0/1:14
!
interface EPON0/1:15
!
interface EPON0/1:16
!
interface EPON0/1:17
!
interface EPON0/1:18

!
interface EPON0/2
 epon bind-onu mac f8f0.8215.a39a 1
 epon bind-onu mac f8f0.8215.a3ae 2
 epon bind-onu mac f8f0.8218.0e36 3
 epon bind-onu mac f8f0.8215.a3a4 4
 epon bind-onu mac f8f0.8217.1a18 5
 epon bind-onu mac f8f0.8218.0e28 6
 storm-control broadcast threshold 500
 storm-control multicast threshold 500
 storm-control unicast threshold 500
 switchport protected 1
!
interface EPON0/2:1
!
interface EPON0/2:2
!
interface EPON0/2:3
!
interface EPON0/2:4
!
interface EPON0/2:5
!
interface EPON0/2:6
!
interface EPON0/3
 shutdown
 storm-control broadcast threshold 500
 storm-control multicast threshold 500
 storm-control unicast threshold 500
 switchport protected 1
!
interface EPON0/4
 shutdown
 storm-control broadcast threshold 500
 storm-control multicast threshold 500
 storm-control unicast threshold 500
 switchport protected 1
!
!!slot end
!
interface VLAN1
 ip address 10.10.10.20 255.255.255.0
!
interface VLAN40
 ip address dhcp
!
!
!
vlan 40
 name 40
!
vlan 1,40
!
!
!
!
!
!
!
ip http server
!
!
!
snmp-server community 0 public RO
!
!
time-zone tz 3 0
!
!Pending configurations for absent linecards:
!
!No configurations pending global





конфиг SNR

оставил только 3-й порт в ACCESS mode VLAN 40

к этому порту подключен Микротик, который не получает адрес по DHCP


#show runn
!
no service password-encryption
!
hostname SNR-S2982G-zavod
sysLocation Building 57/2,Predelnaya st, Ekaterinburg, Russia
sysContact support@nag.ru
!
username ADMIN privilege 15 password 0 PASSWORD
!
authentication line console login local
!
!
!
!
snmp-server enable
snmp-server securityip disable
snmp-server community ro 0 public
snmp-server host 10.10.10.103 v3 noauthnopriv public
snmp-server enable traps
!
!
!
!
!
!
!
!
!
vlan 1;40
!
Interface Ethernet1/0/1
 switchport mode trunk
 switchport trunk allowed vlan 40
!
Interface Ethernet1/0/2
 switchport mode trunk
 switchport trunk allowed vlan 40
!
Interface Ethernet1/0/3
 switchport access vlan 40
!
Interface Ethernet1/0/4
!
Interface Ethernet1/0/5
!
Interface Ethernet1/0/6
!
Interface Ethernet1/0/7
!
Interface Ethernet1/0/8
!
Interface Ethernet1/0/9
!
Interface Ethernet1/0/10
!
Interface Ethernet1/0/11
!
Interface Ethernet1/0/12
!
Interface Ethernet1/0/13
!
Interface Ethernet1/0/14
!
Interface Ethernet1/0/15
!
Interface Ethernet1/0/16
!
Interface Ethernet1/0/17
!
Interface Ethernet1/0/18
!
Interface Ethernet1/0/19
!
Interface Ethernet1/0/20
!
Interface Ethernet1/0/21
!
Interface Ethernet1/0/22
!
Interface Ethernet1/0/23
!
Interface Ethernet1/0/24
!
Interface Ethernet1/0/25
!
Interface Ethernet1/0/26
!
Interface Ethernet1/0/27
!
Interface Ethernet1/0/28
!
interface Vlan1
 ip address 10.10.10.247 255.255.255.0
!
interface Vlan40
 ip dhcp-client enable
!
!
no login
!
captive-portal
!
end




Вот этот Микротик подключен к SNR в 3 порт






Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nikita Devyatyarov

Nikita Devyatyarov
Опубликовано · Жалоба

На свежем софте на аплинках бдкома вместо "switchport mode trunk" должна быть настройка



 switchport mode dot1q-tunnel-uplink

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nag_user1

Nag_user1
Опубликовано · Жалоба

Брат, спасибо!

заработало. айпи адрес по DHCP назначаются.



Такие нюансы в инете очень сложно найти, поэтому я написал на этом форуме.











Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

nixx

nixx
Опубликовано · Жалоба
В 24.08.2023 в 14:53, Nikita Devyatyarov сказал:

На свежем софте на аплинках бдкома вместо "switchport mode trunk" должна быть настройка



 switchport mode dot1q-tunnel-uplink

а можно поподробнее? ) на какие проблемы я попаду, если у меня стоит "mode trunk"?

ну или лучше дайте, пожалуйста, описание механики действия этой опции по сравнению с trunk.



у меня много исторических конфигов, где настроено как mode trunk, и все обновлены на последние прошивки. че-то как-то задумался... ))

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Nikita Devyatyarov

Nikita Devyatyarov
Опубликовано · Жалоба

switchport mode dot1q-tunnel-uplink - нужен для работы ОЛТ с включенным qinq (ранее qinq можно было включать/отключать командой dot1q-tunnel).

Если с аплинком в режиме транк включить qinq, то почти всегда терялось управление.

Сейчас qinq глобально включен по умолчанию и выключить нельзя, поэтому всегда нужно использовать switchport mode dot1q-tunnel-uplink.

Возможно тут дело в outer tpid

Поделиться сообщением

Ссылка на сообщение
Поделиться на других сайтах

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Гость
Ответить в тему...

×   Вставлено в виде отформатированного текста.   Вставить в виде обычного текста

  Разрешено не более 75 смайлов.

×   Ваша ссылка была автоматически встроена.   Отобразить как ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставить изображения напрямую. Загрузите или вставьте изображения по ссылке.

×
Подписчики 0
Перейти к списку тем Оборудование BDCOM
