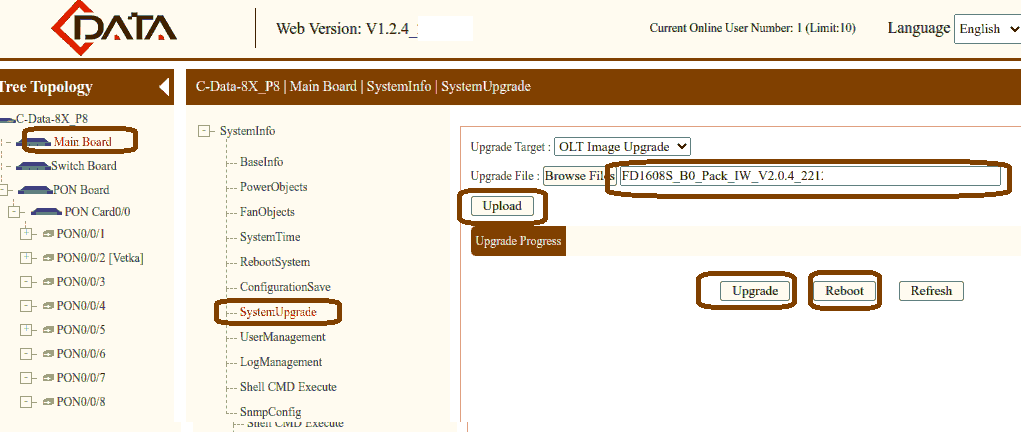

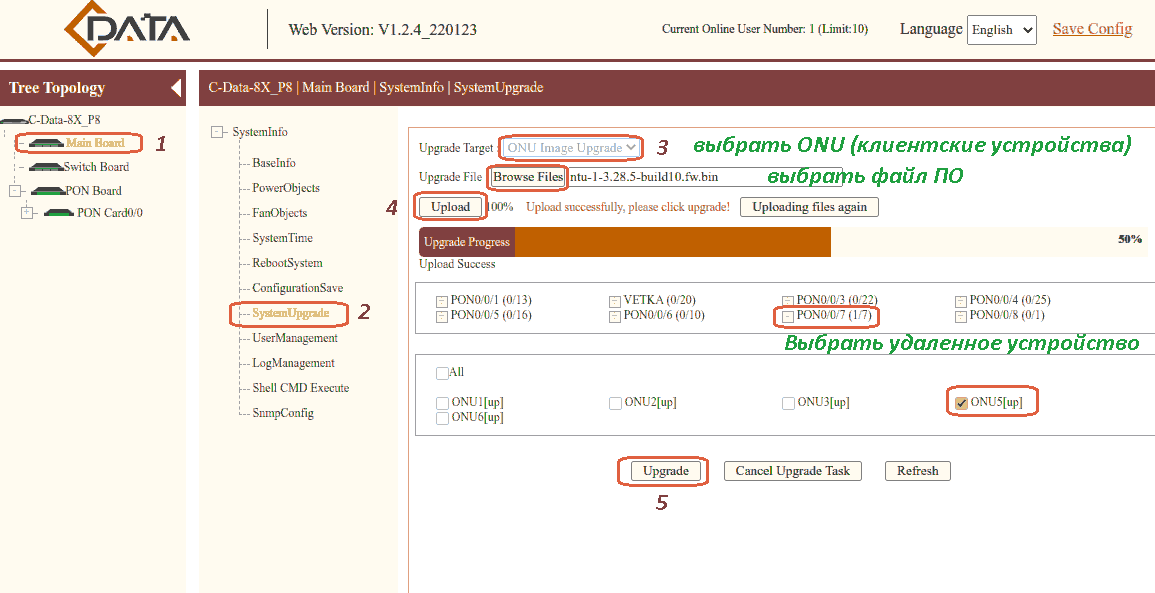

neperpbl3 Posted March 17, 2023 (edited) Firmware version V2.0.4_221229 OLT-Станционное оборудование ONU/ONT-Клиентское оборудование Вход на устройство IP адрес по-умолчанию через Managment порт 192.168.1.100 (admin/admin) Работать можно как через CLI, так и через Web интерфейс. Командная оболочка CLI поддерживает авто заполнение команды клавишей?, если хотим узнать все возможные команды в текущем режиме. Существует три уровня привелегий: root/admin/guest Для просмотра настроек достаточно зайти под гостем guest/guest Работа с CLI Оборудование C-DATA имеет Huawei синтакс OLT команд. В статье Пример настройки MA5608T рассматривается настройка Huawei. Команды очень схожи. C-data взяла за основу синтаксис Huawei. Команды вводятся только в полном формате. Сокращенный формат не позволяется. Переход в привилегированный режим осуществляется командой enable Диагностические команды выполняются непривычным образом в режиме конфигурирования config Возврат Ctrl+Z Вход на устройство под root (root/admin) >>User name:root >>User password:admin GPON OLT Integrated Operating System. ID Access-Type User-Name Group IP-Address Login-Time ---------------------------------------------------------------------------------------------------------------- >53 Telnet root root 192.168.88.110 00:00:00 На OLT C-DATA FD1608S нумерация всех <PON_PORT> <ONT_ID> начинается с 1, не с 0 как у Элтекс. Основные команды Просмотр конфигурации config → show current-config (текущий конфиг) show saved-config (сохраненный конфиг) Сохранение конфигурации config → save Перезагрузка config → reboot возможна только из под пользователя root Отмена команд проводится в неполном формате, как на коммутаторах Элтекс. Помощь показана, при вводе вопросика. Строчка «ont-srvprofile gpon profile-id 3 profile-name "test_srvprofile_3"» отменяется командой «no ont-srvprofile gpon profile-id 3» interface gpon 0/0 ont add <PON_PORT> <ONT_ID> sn-auth "ELTX00000000" ont-lineprofile-id <ЛИНЕЙНЫЙ_ПРОФИЛЬ> ont-srvprofile-id 10 ont description <PON_PORT> <ONT_ID> "ОПИСАНИЕ" ont port native-vlan <PON_PORT> <ONT_ID> eth 1 vlan <VLAN> priority 0 глобальный service-port <НОМЕР> vlan <VLAN> gpon 0/0 port <PON_PORT> ont <ONT_ID> gemport 1 multi-service user-vlan <VLAN> tag-action transparent Если в конце секции есть commit, то применение настроек данного типа происходит после ввода commit Базовое Информации об ONU (где первая цифра означает номер GPON порта на GPON плате, а второй номер ONU). GPON настройки по концепции Huawei делаются в интерфейсе платы PON interface gpon 0/0. По концепции Huawei данный формат означает, установленные в шасси, плата №0, слот №0. На самом деле на OLT C-DATA FD1608S никакого шасси и никаких плат нет. Просто используется стандартная концепция Huawei для единства принципа конфигурирования. C-Data (config-interface-gpon-0/0)# означает, что мы находимся в режиме конфигурирования настроек PON. Некоторые PON команды работают и из корневого раздела, но тогда нужно добавлять плату-слот. Два варианта команды Из режима PON платы C-Data-8X_P8(config-interface-gpon-0/0)# show ont info 1 all Из корневого режима C-Data-8X_P8(config)# show ont info 0/0 1 all Большая часть команд в плате GPON interface gpon 0/0 может быть выполнена в двух форматах: в детальном для устройства и в суммарном. Клиентское ONU формируется из двух цифр (где первый 0 означает номер GPON порта на GPON плате, второй номер ONU, а единица номер ethernet порта на ONU): Суммарная для всех устройств show <команда> < Pon Port> all Детальная для конкретного «ONT ID» show ont <команда> < Pon Port> <ONT ID> Цитата C-Data(config)# interface gpon 0/0 C-Data(config-interface-gpon-0/0)# show ont optical-info 6 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 6 1 3.14 2.18 -15.85 13.06 47.31 0/0 6 2 3.22 2.05 -18.42 12.54 49.78 0/0 6 3 3.34 1.56 -17.21 16.55 32.53 0/0 6 4 3.34 3.17 -19.36 15.30 33.19 0/0 6 5 3.36 2.58 -19.39 14.01 49.05 0/0 6 6 0.00 0.00 -30.00 0.00 0.00 0/0 6 7 0.00 0.00 -30.00 0.00 0.00 0/0 6 8 3.32 2.32 -17.45 17.25 61.66 0/0 6 9 3.30 2.38 -19.10 18.16 61.66 0/0 6 10 3.30 1.78 -17.31 10.60 -2.71 0/0 6 128 ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont optical-info 6 3 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 6 ONT-ID : 3 GEM-blocklen : 48 (bytes) Sf-threshold : 5 Sd-threshold : 9 Voltage(V) : 3.34 Supply voltage warning threshold(V) : [-,-] Supply voltage alarm threshold(V) : [-,-] Tx optical power(dBm) : 1.56 Tx power current warning threshold(dBm) : [-,-] Tx power current alarm threshold(dBm) : [-,-] Rx optical power(dBm) : -17.21 Rx power current warning threshold(dBm) : [-,-] Rx power current alarm threshold(dBm) : [-,-] Laser bias current(mA) : 16.55 Tx bias current warning threshold(mA) : [-,-] Tx bias current alarm threshold(mA) : [-,-] Temperature(C) : 32.53 Temperature warning threshold(C) : [-,-] Temperature alarm threshold(C) : [-,-] CATV Rx optical power(dBm) : -- CATV Rx power alarm threshold(dBm) : [-,-] Работа с клиентскими устройствами Подключения клиентских устройств ONU/ONT В примере рассматривается более сложная схема перепривязки устройства. Для нового подключения процедуру удаления делать не нужно. При регистрации нового абонентского терминала на OLT нужно назначить service profile и line profile. При регистрации нового абонентского терминала ONT, ей также присваивается service profile и line profile. Line profile отвечает за настройки vlan, mapping, и содержит в себе информацию о гарантированной и максимальной пропускной способности (DBA-profile). Поиск и привязка незарегистрированных пользовательских терминалов ONT C-Data(config)# interface gpon 0/0 C-Data(config-interface-gpon-0/0)# show ont autofind all ----------------------------------------------------------------------------- Number : 1 Frame/Slot : 0/0 Port : 6 Logic ID : 3 Ont SN : 485754436AE10000 (HWTC-6AE10000) Password : 1234567890 Loid : user Loid Password : password OMCC Ver : 0xA0 Vendor ID : HWTC Ont Version : F690.1B Ont Software Version : V1.2.6 Equipment ID : FD511G-X Last autofind time : Thu Feb 2 13:30:39 2023 ----------------------------------------------------------------------------- Total: 1 Отсутствие незарегистрированного терминала опознается по ошибке Error: The automatically found ONTs does not exist. Самое важное узнать № PON порта и PON serial number. «Logic ID» предлагает выбрать «ONT ID». Но ориентироваться на предложенный ONT ID не нужно, т.к. машина ошибается. Нужно самому выбирать номер. Дальше нужно найти свободный логический «ONT ID» нужной PON ветки. Сделать это можно, взглянув на список подключенных ONU/ONT или текущий конфиг. Конфигурирование конфигурация для анализа interface gpon 0/0 ont add 6 3 sn-auth "ELTX5F09999" ont-lineprofile-id 14 ont-srvprofile-id 10 ont description 6 3 "ыыыыыыыыыыыыыыыыыыы2" ont port native-vlan 6 3 eth 1 vlan 21 priority 0 exit service-port 27 vlan 21 gpon 0/0 port 6 ont 3 gemport 1 multi-service user-vlan 21 tag-action transparent ---------------------------------------------------------------------------------------------------- Новый конфиг Если нужно удалить старое устройство, то удаляем командой ont delete 1 3 Привязываем новое устройство interface gpon 0/0 ont add 1 3 sn-auth "HWTC6AE0000" ont-lineprofile-id 1 ont-srvprofile-id 1 ont description 1 3 "ссссссссссссссссссссс" ont port native-vlan 1 3 eth 1 vlan 2 priority 0 Переходим в корневое меню: exit Добавим сервисные порты для каждого VLAN: service-port 2507 vlan 21 gpon 0/0 port 1 ont 3 gemport 1 multi-service user-vlan 21 tag-action transparent Где, слева направо: 1 - это номер PON порта (gpon ветка) 3 - ONT ID порядковый номер ONT на этой ветке. «HWTC6AE10000» – серийный номер клиентского устройства ont-lineprofile-id - номер профиля линии. Выбирается в соответствии с нужный vlanid. ont-srvprofile-id – Профиль портов для SFU устройств. port native-vlan – Опция профиля сервиса, которая растегирует vlan UNI eth портов ONU/NTU SFU устройств. service-port 2507 – Сервисный порт по принципу Huawei модели. Должен содержать нужный с нужный vlanid. Сервисный порт создается после привязки физического уровня GPON к условному ONT ID . Сервисный порт не создастся, пока ONT ID не создан Удаляем старое устройство C-Data(config)# interface gpon 0/0 C-Data(config-interface-gpon-0/0)# ont delete 1 3 Данная команда автоматически удалит сервисный порт!!! Добавляем новое ONU/ONT устройство interface gpon 0/0 ont add 1 3 sn-auth "HWTC6AE1000" ont-lineprofile-id 1 ont-srvprofile-id 1 ont description 1 3 "ыыыыыыыыыыыыыыыы" ont port native-vlan 1 3 eth 1 vlan 21 priority 0 exit service-port 678 vlan 18 gpon 0/0 port 6 ont 3 gemport 1 multi-service user-vlan 21 tag-action transparent Сервисный порт создастся только, если vlan создан глобально. Если vlan не создан, то нужно создать его. Проверка Проверяем привязку ONU/ONT устройство к физической PON ветке C-Data(config-interface-gpon-0/0)# show ont info 6 all ---------------------------------------------------------------------------------------------------- F/S P ONT SN Control Run Config Match Last Desc ID flag state state state down-cause --------------------------------------------------------------------------------------------------- 0/0 6 3 HWTC6AE10000 Active Online configing initial -- 10129=Alt-Plast_Bashil18-str35 195.238.246.62 --------------------------------------------------------------------------------------------------- Total: 11, online: 10, deactive: 0, failed: 0 C-Data(config-interface-gpon-0/0)# show ont info 6 all ---------------------------------------------------------------------------------------------------- F/S P ONT SN Control Run Config Match Last Desc ID flag state state state down-cause --------------------------------------------------------------------------------------------------- 0/0 6 3 HWTC6AE10000 Active Online success match -- 10129=Alt-Plast_Bashil18-str35 195.238.246.62 --------------------------------------------------------------------------------------------------- Total: 11, online: 10, deactive: 0, failed: 0 Проверяем версию ONU/ONT устройства C-Data(config-interface-gpon-0/0)# show ont version 1 3 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 6 ONT-ID : 3 Vendor-ID : HWTC ONT Version : F690.1B Product-ID : 6763 Equipment-ID : FD511G-X Main Software Version : V1.2.6 Main Software is commit : yes Main Software is active : yes Standby Software Version : V1.2.6 Standby Software is commit : no Standby Software is active : no ----------------------------------------------------------------------------- Если подключается Элтекс NTU-1 с версией ПО ниже 3.28.5.10, то нужно сразу же обновить ПО Проверяем коммутацию vlan. Если настройки верны, то должен появиться MAC адрес оборудования C-Data(config)# show mac-address port gpon 0/0/6 ont 3 ----------------------------------------------------------------------------- Total: 1 ----------------------------------------------------------------------------- MAC VLAN Sport Port Onu Gemid MAC-Type ----------------------------------------------------------------------------- 48:8F:5A:E0:00:00 2118 2507 pon0/0/1 3 1 dynamic ----------------------------------------------------------------------------- Если с клиентского порта нет MAC адресов, то нужно проверять коммутацию vlan связки «линейный профиль + сервисный порт». В выбранном сервисном профиле должен быть указан тот же vlan. Проверяем параметры сигнала Цитата C-Data(config-interface-gpon-0/0)# show ont optical-info 1 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 6 1 3.16 2.11 -15.85 13.06 47.31 0/0 6 2 3.22 2.05 -18.42 12.29 49.29 0/0 6 3 3.32 1.87 -17.17 16.90 31.86 0/0 6 4 3.34 3.27 -19.36 15.20 32.11 0/0 6 5 3.36 2.51 -19.36 14.01 48.62 0/0 6 6 3.30 2.29 -19.00 13.50 42.54 0/0 6 7 3.34 2.39 -19.17 14.65 42.10 0/0 6 8 3.34 2.32 -17.47 18.79 62.96 0/0 6 9 3.32 2.38 -19.14 17.89 61.22 0/0 6 10 0.00 0.00 -30.00 0.00 0.00 0/0 6 128 ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont postback optical-info 1 all ----------------------------------------------------------------------------- F/S Port ONT OLT Rx ONT ID power(dBm) ---------------------------------------------------------------------------- 0/0 6 1 -18.84 0/0 6 2 -22.49 0/0 6 3 -22.67 0/0 6 4 -20.84 0/0 6 5 -21.82 0/0 6 6 -23.92 0/0 6 7 -24.14 0/0 6 8 -22.75 0/0 6 9 -24.31 0/0 6 10 -22.07 ---------------------------------------------------------------------------- Если нужно, проверяем детальные настройки C-Data(config-interface-gpon-0/0)# show ont info 1 3 ----------------------------------------------------------------------------- F/S : 0/0 Port : 6 ONT-ID : 3 Control flag : active Run state : online Config state : success Match state : match DBA type : SR Distance(m) : 8647 Validity mode : always Authentic mode : sn-auth SN : HWTC6AE1F500 Description : 1111111 Last down cause : -- Last up time : 2023-02-02 13:36:08 Last down time : Last dying-gasp : On line time : 0days 5h:2m:14s Alarm profile ID : -- Wan profile ID : -- Pri profile ID : -- ---------------------------------------------------------------------------- Line Profile-ID : 1 Line Profile-name : LP-Vlan-2 ---------------------------------------------------------------------------- FEC upstream : Enable OMCC encrypt : Off Qos mode : PQ Mapping mode : VLAN TR069 management : Disable TR069 IP index : 0 Пример нестандартной конфигурации ont-lineprofile gpon profile-id 1 profile-name "LP-КККККККККК" #tcont 0 dba-profile-id 0 tcont 1 dba-profile-id 1 gem add 1 tcont 1 encrypt off gem mapping 1 1 vlan 7 gem mapping 1 2 vlan 10 gem mapping 1 3 vlan 20 gem mapping 1 4 vlan 21 commit exit ! ont-srvprofile gpon profile-id 10 profile-name "SP-ONT-1port-all_vlans" ont-port eth 1 pots adaptive catv adaptive port vlan eth 1 transparent commit exit ! ont add 3 1 sn-auth "ELTX621317C0" ont-lineprofile-id 1 ont-srvprofile-id 10 ont description 3 1 "6433" ont port native-vlan 3 1 eth 1 vlan 10 priority 0 Изменение клиентских устройств ONU/ONT Изменение Изменение делается командой modify без sn-auth При изменении настройки сервисного порта сохраняются ont add 1 4 sn-auth "ELTX620D0000" ont-lineprofile-id 16 ont-srvprofile-id 16 ont modify 1 4 ont-lineprofile-id 1 ont-srvprofile-id 1 Произойдет переконфигурация Сервисный порт удалится автоматически Удаление OLT(config-interface-gpon-0/0)# ont delete 2 3 Сервисный порт удалится автоматически Просмотр данных с устройства Поиск неавторизированных устройств Здесь показываются только устройства, которые не прописаны в конфигурации на конкретном PON порту Дефис нужно откидывать. OLT(config)# interface gpon 0/0 OLT(config-interface-gpon-0/0)# show ont autofind all <1-8> - Pon Port ID. <U><1-8> all - All ports time - Aging time for the board to find the ONTs automatically(s) OLT(config-interface-gpon-0/0)# show ont autofind all ----------------------------------------------------------------------------- Number : 1 Frame/Slot : 0/0 Port : 5 Logic ID : 0 Ont SN : 444632326AB00000 (DF22-6AB70000) Password : 1234567890 Loid : 70A56AB79C38 Loid Password : 70A56AB79C38 OMCC Ver : 0xA0 Vendor ID : xPON Ont Version : R770.1C Ont Software Version : V2.3.4 Equipment ID : ONT4GE2P2WR Last autofind time : Fri Jan 14 21:26:29 2000 ---------------------------------------------------------------------------- Number : 2 Frame/Slot : 0/0 Port : 5 Logic ID : 1 Ont SN : 454C5458600000 (ELTX-620500) Password : 0000000000 Loid : user Loid Password : password OMCC Ver : 0x80 Vendor ID : ELTX Ont Version : 1v4 Ont Software Version : 3.28.5.10 Equipment ID : NTU-1 Last autofind time : Fri Jan 14 21:26:14 2000 ----------------------------------------------------------------------------- Total: 2 Просмотр списка подключенных ONT Здесь показываются только устройства, которые прописаны в конфигурации на конкретном PON порту OLT(config)# interface gpon 0/0 OLT(config-interface-gpon-0/0)# show ont info all ---------------------------------------------------------------------------------------------------- F/S P ONT SN Control Run Config Match Last Desc ID flag state state state down-cause --------------------------------------------------------------------------------------------------- 0/0 1 1 DF226AB0000 Active Offline initial initial LOS 22222 0/0 1 2 HWTC6A09300 Active Online success match LOS 0/0 5 1 HWTC6AC8841 Active Offline initial initial -- 0/0 5 2 ELTX6288888 Active Offline initial initial -- 0/0 5 3 ELTX5C0E88C Active Offline initial initial -- ---------------------------------------------------------------------------------------------------- Просмотр подробной информации о статусе и настройки профилей C-Data(config-interface-gpon-0/0)# show ont info 6 1 ----------------------------------------------------------------------------- F/S : 0/0 Port : 6 ONT-ID : 1 Control flag : active Run state : online Config state : success Match state : match DBA type : SR Distance(m) : 7649 Validity mode : always Authentic mode : sn-auth SN : ELTX62222 Description : Last down cause : LOS Last up time : 2023-01-19 14:45:51 Last down time : 2023-01-19 14:45:38 Last dying-gasp : On line time : 0days 19h:30m:18s Alarm profile ID : -- Wan profile ID : -- Pri profile ID : -- ---------------------------------------------------------------------------- Line Profile-ID : Просмотр затухания show ont optical-info show ont postback optical-info Цитата C-Data(config-interface-gpon-0/0)# show ont optical-info 2 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 2 1 3.22 2.42 -20.81 18.00 49.98 0/0 2 2 3.24 2.45 -17.75 19.71 64.61 0/0 2 3 3.24 2.03 -22.08 13.31 47.80 0/0 2 4 3.28 2.69 -22.93 18.87 66.00 0/0 2 5 3.22 2.48 -18.04 16.13 52.75 0/0 2 6 3.20 2.61 -18.10 14.59 36.93 0/0 2 7 3.20 2.15 -23.57 29.50 64.70 0/0 2 8 3.28 2.41 -21.49 12.29 35.95 0/0 2 9 3.30 2.60 -19.32 13.31 39.90 0/0 2 10 3.24 2.43 -18.80 16.38 56.21 0/0 2 11 3.30 2.25 -20.36 14.95 42.37 0/0 2 12 3.22 2.22 -19.00 15.49 54.02 0/0 2 13 3.28 2.42 -19.36 13.06 39.41 0/0 2 14 3.24 2.24 -19.00 15.10 54.23 0/0 2 15 3.26 2.60 -18.93 14.59 40.89 0/0 2 16 3.22 2.17 -19.43 14.85 58.68 0/0 2 17 3.32 2.25 -17.91 13.57 42.86 0/0 2 18 3.22 2.22 -18.36 19.46 60.65 0/0 2 19 3.28 2.01 -21.87 20.92 52.96 0/0 2 20 -- -- -- -- -- 0/0 2 21 3.30 2.59 -18.67 18.94 64.61 0/0 2 22 3.24 2.43 -18.51 16.65 51.66 0/0 2 128 ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont postback optical-info 2 all ----------------------------------------------------------------------------- F/S Port ONT OLT Rx ONT ID power(dBm) ---------------------------------------------------------------------------- 0/0 2 1 -24.20 0/0 2 2 -18.93 0/0 2 3 -24.23 0/0 2 4 -25.22 0/0 2 5 -20.40 0/0 2 6 -19.39 0/0 2 7 -25.19 0/0 2 8 -22.63 0/0 2 9 -21.47 0/0 2 10 -20.69 0/0 2 11 -24.20 0/0 2 12 -20.43 0/0 2 13 -21.56 0/0 2 14 -21.07 0/0 2 15 -20.05 0/0 2 16 -21.22 0/0 2 17 -20.91 0/0 2 18 -19.42 0/0 2 19 -22.81 0/0 2 20 -24.34 0/0 2 21 -20.26 0/0 2 22 -20.19 Просмотр MAC адресов show mac-address dynamic include AA:AA:AA:AA:AA:AA include не гибка к регистру! нельзя писать в низком регистре! C-Data(config)# show mac-address dynamic include 2C:C8:1B:C8:11:11 2C:C8:1B:C8:11:11 20 1023 pon0/0/3 6 1 dynamic ----------------------------------------------------------------------------- Оборудование на 3 PON порту. ONU ID 6. C-Data(config)# show mac-address dynamic include d0:c7:c0:9b:22:22 ----------------------------------------------------------------------------- Пусто но МАК есть. include не гибка к изменению регистра! C-Data(config)# show mac-address dynamic include D0:C7:C0:9B:51:19 D0:C7:C0:9B:11:11 20 1 pon0/0/1 1 1 dynamic ----------------------------------------------------------------------------- Оборудование на 1 PON порту. ONU ID 1. show mac-address port gpon 0/0/<PortID> OLT(config)# show mac-address port gpon 0/0/5 ----------------------------------------------------------------------------- Total: 2 ----------------------------------------------------------------------------- MAC VLAN Sport Port Onu Gemid MAC-Type ----------------------------------------------------------------------------- 70:A5:6A:C5:1A:11 2120 3 pon0/0/5 1 1 dynamic 20:20:20:20:22:22 2088 2 pon0/0/5 55 1 dynamic show mac-address port gpon 0/0/2 ont 11 C-Data(config)# show mac-address port gpon 0/0/2 ont 11 ----------------------------------------------------------------------------- Total: 1 ----------------------------------------------------------------------------- MAC VLAN Sport Port Onu Gemid MAC-Type ----------------------------------------------------------------------------- 04:BF:6D:0D:22:22 2113 534 pon0/0/2 11 1 dynamic ----------------------------------------------------------------------------- show mac-address all OLT(config)# show mac-address all ----------------------------------------------------------------------------- Total: 228 ----------------------------------------------------------------------------- MAC VLAN Sport Port Onu Gemid MAC-Type ----------------------------------------------------------------------------- 70:A5:6A:C5:1A:11 21 3 pon0/0/5 1 1 dynamic E4:5A:D4:47:9D:80 77 - ge0/0/1 - - dynamic 14:EB:B6:DE:27:DD 20 - ge0/0/1 - - dynamic E4:5A:D4:7B:70:00 76 - ge0/0/1 - - dynamic 00:12:42:2B:01:D5 20 - ge0/0/1 - - dynamic 04:18:D6:96:D0:D2 77 - ge0/0/1 - - dynamic 84:C9:B2:52:30:DA 20 - ge0/0/1 - - dynamic C4:A8:1D:FD:52:2E 78 - ge0/0/1 - - dynamic 00:00:0C:07:AC:78 21 - ge0/0/1 - - dynamic 00:00:0C:07:AC:68 18 - ge0/0/1 - - dynamic E8:28:C1:27:7B:40 78 - ge0/0/1 - - dynamic 1C:61:B4:4B:3A:39 20 - ge0/0/1 - - dynamic 78:8A:20:14:AA:A8 78 - ge0/0/1 - - dynamic E4:5A:D4:69:73:80 78 - ge0/0/1 - - dynamic 00:1A:4D:5E:79:E7 20 - ge0/0/1 - - dynamic show mac-address vlan VID OLT(config)# show mac-address vlan 97 ----------------------------------------------------------------------------- Total: 28 ----------------------------------------------------------------------------- MAC VLAN Sport Port Onu Gemid MAC-Type ----------------------------------------------------------------------------- 14:EB:B6:DE:27:DD 97 - ge0/0/1 - - dynamic 00:12:42:2B:01:D5 97 - ge0/0/1 - - dynamic 1C:61:B4:4B:3A:39 97 - ge0/0/1 - - dynamic 08:9E:01:2B:A7:31 97 - ge0/0/1 - - dynamic 50:FF:20:6B:A9:E1 97 - ge0/0/1 - - dynamic 50:FF:20:65:88:7C 97 - ge0/0/1 - - dynamic 30:5A:3A:A2:25:C8 97 - ge0/0/1 - - dynamic 00:22:B0:F4:A5:1A 97 - ge0/0/1 - - dynamic 00:23:63:89:A7:41 97 - ge0/0/1 - - dynamic E4:8D:8C:C2:1E:12 97 - ge0/0/1 - - dynamic 70:4D:7B:B4:ED:F4 97 - ge0/0/1 - - dynamic 00:25:11:38:EA:F1 97 - ge0/0/1 - - dynamic A8:F9:4B:30:2B:95 97 - ge0/0/1 - - dynamic Просмотр service-port show service-port all C-Data(config)# show service-port all ------------------------------------------------------------------------------------------------------------------ INDEX VLAN PORT ONT GEM FLOW FLOW TAG INNER INNER RX TX STATE METHOD CONFIG ID ID ID PORT TYPE PARA ACTION VLAN PRI STATUS ------------------------------------------------------------------------------------------------------------------ 0 77 0/0/1 128 1 - - default - - - - down manaul success 1 21 0/0/1 1 1 vlan 21 transparent - - - - up manaul success 4 20 0/0/1 2 1 vlan 20 transparent - - - - up manaul success 7 21 0/0/1 3 1 vlan 21 transparent - - - - up manaul success 10 20 0/0/1 4 1 vlan 20 transparent - - - - up manaul success 13 21 0/0/1 5 1 vlan 21 transparent - - - - up manaul success Просмотр возможностей ONT show ont capability C-Data(config-interface-gpon-0/0)# show ont capability 7 1 NTU-1 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 7 ONT-ID : 1 ONT TYPE : SFU OMCC version : 0x80 Number of uplink PON ports : 1 Number of POTS ports : 0 Number of IPHOST : 2 Number of ETH ports : 1 10GE number : 0 GE number : 1 FE number : 0 Number of VEIP : 0 Number of CATV UNI ports : 0 Number of GEM ports : 32 Number of T-CONTs : 8 The type of flow control : PQ ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont capability 7 3 FD511G-X ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 7 ONT-ID : 3 ONT TYPE : SFU/HGU OMCC version : 0xA0 Number of uplink PON ports : 1 Number of POTS ports : 0 Number of IPHOST : 2 Number of ETH ports : 1 10GE number : 0 GE number : 1 FE number : 0 Number of VEIP : 1 Number of CATV UNI ports : 0 Number of GEM ports : 256 Number of T-CONTs : 15 The type of flow control : PQ + Car ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont capability 7 6 ----------------------------------------------------------------------------- FD504G-X Frame/Slot : 0/0 Port : 7 ONT-ID : 6 ONT TYPE : SFU/HGU OMCC version : 0xA0 Number of uplink PON ports : 1 Number of POTS ports : 0 Number of IPHOST : 2 Number of ETH ports : 4 10GE number : 0 GE number : 4 FE number : 0 Number of VEIP : 1 Number of CATV UNI ports : 0 Number of GEM ports : 127 Number of T-CONTs : 31 The type of flow control : PQ ----------------------------------------------------------------------------- Просмотр версии show ont version 5 5 C-Data(config)# interface gpon 0/0 C-Data(config-interface-gpon-0/0)# show ont version 5 5 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 5 ONT-ID : 5 Vendor-ID : ELTX ONT Version : 2v2 Product-ID : 0000 Equipment-ID : NTU2V Main Software Version : 3.25.2.1562 Main Software is commit : yes Main Software is active : yes Standby Software Version : 3.25.2.1562 Standby Software is commit : no Standby Software is active : no ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont version 1 all ---------------------------------------------------------------------------------------------------- F/S P ONT-ID SN Version Software Version Vendor ID Equipment ID --------------------------------------------------------------------------------------------------- 0/0 1 1 0/0 1 2 ELTX62131700 1v4 3.28.5.10 ELTX NTU-1 0/0 1 3 ELTX7C022000 1v3 3.28.5.10 ELTX NTU-1:rev.B 0/0 1 4 0/0 1 5 ELT620E85200 1v4 3.28.5.10 ELTX NTU-1 0/0 1 6 ELTX620DB600 1v4 3.28.5.10 ELTX NTU-1 0/0 1 8 ELTX62130C00 1v4 3.28.5.10 ELTX NTU-1 0/0 1 9 ELTX62159100 1v4 3.28.5.10 ELTX NTU-1 0/0 1 10 ELTX620B0600 1v4 3.28.5.10 ELTX NTU-1 0/0 1 11 ELTX6218FB00 1v4 3.28.5.10 ELTX NTU-1 0/0 1 12 ELTX66006200 2v3 3.50.0.1342 ELTX NTU1421GWAC 0/0 1 13 ELTX620E0500 1v4 3.26.0.939 ELTX NTU-1 0/0 1 128 ---------------------------------------------------------------------------------------------------- Просмотр состояния физики UNI eth портов ONU/NTU SFU устройств через протокол OMCI Работает только с настроенным профилем сервисов для SFU устройств. В профиле сервисов SFU устройств должно быть указано нужное количество портов. show ont port state 2 1 eth all C-Data(config-interface-gpon-0/0)# show ont port state 2 22 eth all Пример для NTU2V ----------------------------------------------------------------------------- F/S P ONT Port Type Speed(Mbps) Duplex Link-State ---------------------------------------------------------------------------- 0/0 2 22 1 GE 100 full up 0/0 2 22 2 GE - - down ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont port state 2 1 eth all Пример для NTU2V ----------------------------------------------------------------------------- F/S P ONT Port Type Speed(Mbps) Duplex Link-State ---------------------------------------------------------------------------- 0/0 2 1 1 GE 1000 full up 0/0 2 1 2 GE 100 full up ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont port state 2 2 eth all Пример для NTU1 ----------------------------------------------------------------------------- F/S P ONT Port Type Speed(Mbps) Duplex Link-State ---------------------------------------------------------------------------- 0/0 2 2 1 GE 1000 full up ----------------------------------------------------------------------------- Просмотр состояния native vlan UNI eth портов ONU/NTU SFU устройств через протокол OMCI Тегированные vlan’s не показаны! Работает только с настроенным профилем сервисов для SFU устройств. show ont port attribute 2 1 eth all C-Data(config-interface-gpon-0/0)# show ont port attribute 3 1 eth all ----------------------------------------------------------------------------- F/S P ONT ONT Auto-neg Speed Duplex Port Flow Native Priority Igmp port (Mbps) switch control VLAN profile ---------------------------------------------------------------------------- 0/0 3 1 1 enable auto auto on off 10 0 - ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont port attribute 5 14 eth all ----------------------------------------------------------------------------- F/S P ONT ONT Auto-neg Speed Duplex Port Flow Native Priority Igmp port (Mbps) switch control VLAN profile ---------------------------------------------------------------------------- 0/0 5 14 1 enable auto auto on off 21 0 - ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont port attribute 2 1 eth all ----------------------------------------------------------------------------- F/S P ONT ONT Auto-neg Speed Duplex Port Flow Native Priority Igmp port (Mbps) switch control VLAN profile ---------------------------------------------------------------------------- 0/0 2 1 1 enable auto auto on off 2078 0 - 0/0 2 1 2 enable auto auto on off 841 0 - ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont port attribute 2 2 eth all ----------------------------------------------------------------------------- F/S P ONT ONT Auto-neg Speed Duplex Port Flow Native Priority Igmp port (Mbps) switch control VLAN profile ---------------------------------------------------------------------------- 0/0 2 2 1 enable auto auto on off 841 0 - ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont port attribute 2 22 eth all There is no Ethernet port exist! Просмотр MAC вдресов UNI eth портов ONU/NTU SFU устройств через протокол OMCI Работает только с настроенным профилем сервисов для SFU устройств. На Элтекс ONT NTU-1 есть ложные маки 00:00:00:00:00:00. Это нормально. На Элтекс ONT NTU-2V, NTU-RG-14ХХ MAC адреса не показываются (No mac address learned) show ont port learned-mac 3 1 eth 1 C-Data(config-interface-gpon-0/0)# show ont port learned-mac 3 1 eth 1 ----------------------------------------------------------------------------- Index MAC ---------------------------------------------------------------------------- 1 00:00:00:00:00:00 2 00:00:00:00:00:00 3 90:8D:78:FC:19:55 4 00:00:00:00:00:00 5 00:00:00:00:00:00 6 C4:A8:1D:FD:52:1E ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont port learned-mac 2 2 eth 1 ----------------------------------------------------------------------------- Index MAC ---------------------------------------------------------------------------- 1 00:00:00:00:00:00 2 00:00:00:00:00:00 3 00:00:00:00:00:00 4 00:00:00:00:00:00 5 60:63:4C:A4:98:50 6 B4:2E:99:9D:7B:09 7 00:17:C8:92:81:81 8 B4:2E:99:9D:7B:BD 9 40:F4:13:4A:33:51 10 B4:2E:99:9C:C2:1B ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont port learned-mac 2 3 eth 1 ----------------------------------------------------------------------------- Index MAC ---------------------------------------------------------------------------- 1 28:28:5D:86:16:EF 2 00:00:00:00:00:00 3 00:00:00:00:00:00 4 00:00:00:00:00:00 5 00:00:00:00:00:00 ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont port learned-mac 7 3 eth 1 (FD511G-X) ----------------------------------------------------------------------------- Index MAC ---------------------------------------------------------------------------- 1 C4:71:54:3D:87:23 ----------------------------------------------------------------------------- Несуществующий порт C-Data(config-interface-gpon-0/0)# show ont port learned-mac 5 13 eth 3 Failed to process OMCI Профиль сервиса с HGU настройками C-Data(config-interface-gpon-0/0)# show ont port learned-mac 7 6 eth 1 There is no Ethernet port exist! На Элтекс ONT NTU-2V, NTU-RG-14ХХ C-Data(config-interface-gpon-0/0)# show ont port learned-mac 2 1 eth 1 No mac address learned Просмотр дистанции show ont distance 5 all C-Data(config-interface-gpon-0/0)# show ont distance 5 all ---------------------------------------------------------------------------------------------------- F/S P ONT-ID SN Distance(m) --------------------------------------------------------------------------------------------------- 0/0 5 1 ELTX62130B1C 6713 0/0 5 2 ELTX6203846C 6350 0/0 5 3 ELTX62039044 6718 0/0 5 4 ELTX6204220C 6707 0/0 5 5 HWTC6AE1F5E2 6805 0/0 5 6 ELTX62042748 -- 0/0 5 7 ELTX62041B0C 6001 0/0 5 8 ELTX7C008A9C 6543 0/0 5 9 ELTX620A78E0 6705 0/0 5 10 ELTX6201854C 4828 0/0 5 11 ELTX5F023958 -- 0/0 5 12 ELTX5F0236BC 7042 0/0 5 13 ELTX5F026AD0 6783 0/0 5 14 ELTX5C14AAB4 6301 0/0 5 15 ELTX6213282C 6355 0/0 5 128 555555555555 -- ---------------------------------------------------------------------------------------------------- Total: 16 OLT(config)# show traffic-profile all ----------------------------------------------------------------------------- ID Profile-name CIR(kbps) PIR(kbps) CBS(bytes) PBS(bytes) Bind ---------------------------------------------------------------------------- 1 1Gbit 1024000 1024000 200000 200000 0 ----------------------------------------------------------------------------- Total: 1 C-Data(config-interface-gpon-0/0)# show statistics ont 1 1 ----------------------------------------------------------------------------- Rx rate (kbps): 0 Tx rate (kbps): 6 ----------------------------------------------------------------------------- Upstream frames : 16160 Upstream bytes : 1098880 Downstream frames : 4157702 Downstream bytes : 317749346 ----------------------------------------------------------------------------- Управление ONT устройствами Удаленная перезагрузка ONT OLT(config-interface-gpon-0/0)# ont reboot <port-id> {<ONT-id >|all} C-Data(config-interface-gpon-0/0)# ont reboot 5 144 Второстепенные команды OLT# show device ----------------------------------------------------------------------------- Device model : FD1608S-B1 Device MAC address : E0:67:B3:7B:0D:61 Device serial-number : DA18-2209000076 Device vendor name : C-Data Device csm : X001 OLT# show cpu ----------------------------------------------------------------------------- Utilization : 16% Load Average(1min) : 12.23 Load Average(5min) : 10.63 Load Average(15min) : 10.29 OLT# show version Hardware version : V1.1 Firmware version : V2.0.4_220717 (Sun, 17 Jul 2022 12:03:02 +0800) Web version : V1.2.4_220123 (Sun, 23 Jan 2022 13:31:47 +0800) show temperature The temperature of the board: 37.0(C) OLT# show fan ----------------------------------------------------------------------------- Fan speed mode: auto Fan speed level: 1 ----------------------------------------------------------------------------- FAN[1] status: Normal (6360RPM) FAN[2] status: Normal (6480RPM) FAN[3] status: Normal (6360RPM) ----------------------------------------------------------------------------- Просмотр PON port state C-Data(config-interface-gpon-0/0)# show port state all ----------------------------------------------------------------------------------------------------------- F/S Port Optic Pvid Flow Learn Admin Frame Link Auto Auth Available Available Status Ctrl State Max State Find Mode Upstream CIR(Kbps) Downstream CIR(Kbps) ---------------------------------------------------------------------------------------------------------- 0/0 1 normal 1 on en en 1526 up en M 851657 2621440 0/0 2 normal 1 on en en 1526 up en M 925899 2621440 0/0 3 normal 1 on en en 1526 up en M 925899 2621440 0/0 4 normal 1 on en en 1526 up en M 919551 2621440 0/0 5 normal 1 on en en 1526 up en M 937008 2621440 0/0 6 normal 1 on en en 1526 up en M 944943 2621440 0/0 7 normal 1 on en en 1526 up en M 949704 2621440 0/0 8 absence 1 on en en 1526 down en M 960813 2621440 ------------------------------------------------------------------------------------------------- Описание Технология Сеть GPON состоит из таких компонентов, как клиентское оборудование ONT, операторское оборудование OLT и коммуникации между ними в виде оптического волокна. Сеть называется пассивной, потому что между операторской и клиентской стороной нет активного оборудования, а значит необходимость в настройке есть только на ONT и OLT. И хотя абонентские терминалы частично поддерживают локальную настройку, практически всегда конфигурация на них загружается с операторской стороны. Используется поддержка профилей, позволяющих применить конфигурацию сразу к группе устройств. На всех физических портах vlan’s настраиваются только транком (тегированные). Растегирование производится внутри технологии GPON посредством линейных профилей и профилей. Первичная настройка OLT Для первичной настройки соединения необходимо создать три основных профиля (DBA profile, ont line profile, ont service profile), а так же создать для каждого сервиса(связка «vlan-port ONT» свой сервисный порт(service-port) DBA Profile (Dynamic Bandwidth Allocation). Алгоритм динамического распределения полосы пропускания (DBA) представляет собой механизм для быстрого перераспределения полосы пропускания на основании требований службы текущего пользователя. Позволяет задать скорость для исходящего от пользователя трафика. ONT Line Profile Позволяет задать TCONT контейнеры, привязать к нему GEM порты и задать сопоставление vlan и GEM портов. ONU service Profile Предназначен для определения параметров ONT (количество и тип портов, привязка VLAN к портам ONT(Назначить VLAN в порты ONT можно отдельно из раздела interface GPON Профиль линии и vlans При регистрации новой ONT, ей также присваивается line profile. Он отвечает за такие настройки, как режим mapping, и содержит в себе информацию о гарантированной и максимальной пропускной способности исходящего трафика (DBA-profile). Тем не менее, в реальных условиях чаще всего используют профиль по умолчанию. Растегирование vlan для SFU устройств (как правило ntu-1 и 511) настраивается в разделе interface gpon 0/0 (ont port native-vlan 2 4 eth 1 vlan 2088 priority 0). Без нее vlan клиенту будут подан транком. Операцию растегирования можно так же проводить в настройке сервисов портов SFU устройств. Но используемый принцип нагляднее. В линейном профиле перечисляются vlan’s которые в режиме service-port automode manual нужно передать в связке с сервисным портом на клиентскую ONU/ONT. Выбор режима service-port Устройство С-Data FD1608S может работать в двух режимах service-port. По-умолчанию используется упрощенный автоматический (auto) режим. В Vlan на клиентский терминал ONU/ONT настраивается только согласно линейному. service-port добавляется автоматически и как бы встроен в линейный профиль. Однако авто режим не гибок. Во всех реальных примерах используется модель ручного режима заимствованного у Huawei «automode manual» с использованием service-port. Ручной режим с сервисным портом позволяет задавать тонкие настройки и указывать способ передачи vlan метки. service-port в авто режиме Этот режим в данный момент не используется Режим по-умолчанию. Настройка service-port «automode auto». *сервисный порт в конфигурации перечислять не нужно. Он создается как бы автоматически. service-port в ручной режим «automode manual» Этот режим в данный момент используется Переключение в ручной режим задается командой service-port «automode manual». Во всех реальных примерах используется модель ручного режима по модели настройки производителя Huawei. Настройка service-port переводится в ручной режим «automode manual» «automode manual». service-port Vlan’s передаются прозрачно без манипуляций (transparent). В ручном режиме в конфигурацию нужно обязательно добавлять service-port. Без добавления service-port коммутация vlan осуществляется не будет. В ручном режиме Vlan на клиентский терминал ONU/ONT настраивается по связке двух настроек: линейного профиля с указанием service-port. Используется схема двойного сита. В линейном профиле можно указывать до 8 vlan’s Но каждый конкретный vlan должен обязательно быть указан в сервисном порту. Можно во всех настройках ONU/ONT использовать один линейный профиль, в котором перечислено 8 vlan’s. А нужный vlan для конкретной ONU/ONT или несколько vlan’s указывать в сервисном порту. Остальные vlan’s линейного профиля передаваться не будут! Таким образом настройка большого числа множества сильно упрощается, становится гибкой, а сама конфигурация становится читабельнее. Данный метод при конфигурации большого количества устройств. Иначе пришлось бы для каждой ONU/ONT использовать отдельный линейный профиль только с необходимыми vlan’s. С сервисными портами не нужно делать для каждых целей новый линейный профиль. Конфигурация описывается в разделе Сервисные порты (service-port) Передача vlan с клиент. терминалами ONU/NTU Архитектура Элтекс приведена для сравнения Профиль сервисов Сервисный профиль отвечает за глобальные настройки абонентского терминала и режима его работы. В нем указывается, какие интерфейсы будут задействованы в терминале, например 4 порта Ethernet и порт для подключения кабельного ТВ. Помимо этого в профиле настраивается режим работы устройства (например прозрачная передача или тегирование трафика): Там же выполняются настройки VLAN. В приведенном примере первый Ethernet порт настраивается в режиме trunk с разрешенными VLAN 1,2 и 3. В качестве native VLAN для нетегированного трафика присваивается VLANID 3: В сервисных портах указаны настройки конечных uni портов клиентских терминалов ONU/ONT. для SFU устройств (как правило ntu-1 и 511). Для HGU эта настройка не считывается, но в конфигурации она все равно должна быть указана. Пример конфига ont-lineprofile gpon profile-id 12 profile-name "LP-Vlan " #tcont 0 dba-profile-id 0 tcont 1 dba-profile-id 1 gem add 1 tcont 1 encrypt off gem mapping 1 1 vlan 21 gem mapping 1 2 vlan 22 gem mapping 1 3 vlan 23 gem mapping 1 4 vlan 24 gem mapping 1 5 vlan 25 gem mapping 1 6 vlan 26 gem mapping 1 7 vlan 97 gem mapping 1 8 vlan 204 commit exit ! service-port automode gpon 0/0 port 1-8 manual service-port autoconfig vlan transparent gpon 0/0 port 1-8 gemport 1 service-port 201 vlan 21 gpon 0/0 port 2 ont 16 gemport 1 multi-service user-vlan 21 tag-action transparent Манипуляции Очистка MAC-адресов mac-address flush C-Data(config)# mac-address flush all all - Flush all MAC addresses black-hole - Flush all black-hole MAC addresses dynamic - Flush all dynamic MAC addresses port - Flush MAC address by port static - Flush all static MAC addresses vlan - Flush MAC address by vlan Перезагрузка GPON порта shutdown C-Data(config-interface-gpon-0/0)# shutdown 2 C-Data(config-interface-gpon-0/0)# shutdown 5 C-Data(config-interface-gpon-0/0)# no shutdown 2 C-Data(config-interface-gpon-0/0)# no shutdown 5 Отключение ONU Disable <ONT serial number> C-Data(config-interface-gpon-0/0)# ont disable 5 ELTX62022222 Особенности работы коммутации GPON По умолчанию в GPON технологии запрещено прохождение межклиентского трафика в пределах одного pon-порта. Между разными pon pon-портами прохождение трафика тоже запрещено. Разрешено прохождение трафика только на UPLINK Ethernet порт. Настройка OLT Просмотр и создание vlan ПРОСМОТР VLAN Для просмотра всех созданных в системе VLAN ID надо дать команду show vlan all OLT(config)# show vlan all ----------------------------------------------------------------------------- Vlan-ID: 1 Vlan-Name: vlan1 User-bridge: Disable Untagged-Ports: ge0/0/1 ge0/0/2 ge0/0/3 ge0/0/4 xge0/0/1 xge0/0/2 pon0/0/1 pon0/0/2 pon0/0/3 pon0/0/4 pon0/0/5 pon0/0/6 pon0/0/7 pon0/0/8 lag1 lag2 lag3 lag4 lag5 lag6 lag7 lag8 lagL9 lagL10 lagL11 lagL12 lagL13 lagL14 lagL15 lagL16 Tagged-Ports: - ----------------------------------------------------------------------------- Vlan-ID: 133 Vlan-Name: vlan133 User-bridge: Disable Untagged-Ports: - Tagged-Ports: ge0/0/1 pon0/0/1 ----------------------------------------------------------------------------- В данном выводе мы видим что в системе существует два VlAN ID – 1 и 133. Дефолтный vlanid 1 прописан на всех портах и растегирован. VLANID 133 прописан на портах ge0/0/1 и pon0/0/1 и тегирован. Для удобства, можно использовать команду, в которой указан требуемый vlanid show vlan 133 OLT(config)# show vlan 133 ----------------------------------------------------------------------------- Vlan-ID: 133 Vlan-Name: vlan133 User-bridge: Disable Untagged-Ports: - Tagged-Ports: ge0/0/1 pon0/0/1 ----------------------------------------------------------------------------- OLT(config)# show vlan 21 Error: VLAN does not exist! OLT(config)# В этом случае система выдаст информацию только по требуемому vlanid ДОБАВЛЕНИЕ VLAN Сначала необходимо добавить VLAN глобально в систему. Затем необходимо добавить vlan на нужные порты. Добавляем глобально vlanid 21 OLT(config)# vlan 21 Create vlan successfully: 2098 Теперь добавим vlan на uplink порт ge 0/0/1 (во время теста, uplink портом был гигабитный интерфейс) OLT(config)# interface ge 0/0 OLT(config-interface-ge-0/0)# vlan mode 1 trunk OLT(config-interface-ge-0/0)# vlan trunk 1 21 OLT(config-interface-ge-0/0)# exit И наконец добавим vlan на порт gpon 0/0/1 OLT(config)# interface gpon 0/0 OLT(config-interface-gpon-0/0)# vlan trunk 1 21 OLT(config-interface-gpon-0/0)# exit Прохождение трафика внутри/между PON портами Для того, чтобы пинг проходил между устройствами подключенными к одному или разным pon портам, нужно настроить bridging на этих pon портах. Настройка мостования в разных режимах работы осуществляется разными способами. Мостование при ручном режиме сервисных портов Этот режим в данный момент используется Использования режима сервисных портов опознается по строчке service-port automode gpon 0/0 port Х manual Внутри одного PON порта В режиме сервистных портов для настройки передачи внутри одного PON порта нужно обязательно вланы , которые должны передаваться внутри PON порта включить в user-bridge. vlan 21,23,133,210 user-bridge enable Прописывать на порту gpon 0/0 две команды isolate и user-bridge не нужно! Между PON портами Для передачи между двумя PON портами нужно вдобавок прописывать изоляцию порта interface gpon 0/0 config-interface-gpon-0/0)# isolate 2,5 disable Пример мостования №1 На одной точке подключается интернет (Для задействования двух ethernet портов установлена NTU2v) На второй организуется ЛВС (Нужен только 1 порт для ЛВС, установлена обычная NTU1) Настроен VLAN 84 для установки локальной связи между двумя зданиями (Офис и склад) ont-lineprofile gpon profile-id 95 profile-name "LP-LAN" #tcont 0 dba-profile-id 0 tcont 1 dba-profile-id 1 gem add 1 tcont 1 encrypt off gem mapping 1 1 vlan 84 gem mapping 1 2 vlan 207 commit exit ! ont-srvprofile gpon profile-id 95 profile-name "SP-LAN-2ports" ont-port eth 2 pots adaptive catv adaptive port vlan eth 1 translation 1 user-vlan 1 port vlan eth 1 translation 207 user-vlan 207 port vlan eth 2 translation 1 user-vlan 1 port vlan eth 2 translation 84 user-vlan 84 commit exit ! interface gpon 0/0 ont add 2 1 sn-auth "ELTX5888A1C" ont-lineprofile-id 95 ont-srvprofile-id 95 ont description 2 1 "(SKLAD)" ont port native-vlan 2 1 eth 1 vlan 207 priority 0 ont port native-vlan 2 1 eth 2 vlan 84 priority 0 ont add 2 2 sn-auth "ELTX6208880" ont-lineprofile-id 95 ont-srvprofile-id 10 ont description 2 2 " (OFFICE)" ont port native-vlan 2 2 eth 1 vlan 84 priority 0 service-port 501 vlan 207 gpon 0/0 port 2 ont 1 gemport 1 multi-service user-vlan 207 tag-action transparent service-port 502 vlan 84 gpon 0/0 port 2 ont 1 gemport 1 multi-service user-vlan 84 tag-action transparent service-port 504 vlan 84 gpon 0/0 port 2 ont 2 gemport 1 multi-service user-vlan 84 tag-action transparent vlan 84 vlan 84 user-bridge enable / разрешаем обмен трафика внутри PON порта в нужном влане для ручного режима сервисного порта При ручном режиме сервисных портов отключать isolate на одном PON порту не нужно interface gpon 0/0 vlan trunk 2 84 C-Data(config)# show mac-address vlan 84 ----------------------------------------------------------------------------- Total: 34 ----------------------------------------------------------------------------- MAC VLAN Sport Port Onu Gemid MAC-Type ----------------------------------------------------------------------------- 00:17:C8:71:74:55 84 502 pon0/0/2 1 1 dynamic 40:F4:13:47:E6:04 84 502 pon0/0/2 1 1 dynamic 24:52:6A:2B:48:56 84 502 pon0/0/2 1 1 dynamic 40:F4:13:47:E5:D0 84 502 pon0/0/2 1 1 dynamic B4:2E:99:9D:7B:09 84 504 pon0/0/2 2 1 dynamic B4:2E:99:9D:7B:0E 84 502 pon0/0/2 1 1 dynamic B4:2E:99:9B:E2:21 84 502 pon0/0/2 1 1 dynamic 40:F4:13:4A:34:0E 84 502 pon0/0/2 1 1 dynamic 00:FD:22:95:59:0B 84 502 pon0/0/2 1 1 dynamic 50:EB:F6:3F:07:AF 84 504 pon0/0/2 2 1 dynamic AC:84:C6:66:5A:E0 84 502 pon0/0/2 1 1 dynamic 40:F4:13:47:E5:B1 84 502 pon0/0/2 1 1 dynamic 24:52:6A:2B:47:77 84 502 pon0/0/2 1 1 dynamic 40:F4:13:47:E5:FB 84 502 pon0/0/2 1 1 dynamic 60:63:4C:A4:99:D0 84 502 pon0/0/2 1 1 dynamic 24:52:6A:2B:48:7A 84 502 pon0/0/2 1 1 dynamic 24:52:6A:2B:48:6C 84 502 pon0/0/2 1 1 dynamic 24:52:6A:A3:10:E7 84 502 pon0/0/2 1 1 dynamic B4:2E:99:9B:81:89 84 504 pon0/0/2 2 1 dynamic B4:2E:99:9D:7B:10 84 502 pon0/0/2 1 1 dynamic 40:F4:13:47:E6:00 84 502 pon0/0/2 1 1 dynamic 00:FD:22:95:59:74 84 502 pon0/0/2 1 1 dynamic B4:2E:99:81:36:C1 84 504 pon0/0/2 2 1 dynamic 24:52:6A:2B:45:F0 84 502 pon0/0/2 1 1 dynamic 40:F4:13:4A:33:51 84 504 pon0/0/2 2 1 dynamic 40:F4:13:47:E5:FA 84 502 pon0/0/2 1 1 dynamic 40:F4:13:48:B0:03 84 502 pon0/0/2 1 1 dynamic B4:2E:99:9C:C2:1B 84 504 pon0/0/2 2 1 dynamic 40:F4:13:47:AE:66 84 502 pon0/0/2 1 1 dynamic 60:63:4C:A4:98:50 84 504 pon0/0/2 2 1 dynamic 00:17:C8:92:81:81 84 504 pon0/0/2 2 1 dynamic 24:52:6A:2B:47:69 84 502 pon0/0/2 1 1 dynamic 70:85:C2:94:D6:B1 84 502 pon0/0/2 1 1 dynamic 24:52:6A:2B:48:29 84 502 pon0/0/2 1 1 dynamic ----------------------------------------------------------------------------- Пример мостования №2 Требуется возможность поднять VPN между IP A и B внутри одной OLT между разными PON портами. При настройках по-умолчанию они друг друга не пингуют, хотя на роутерах ответ включен. ont add 5 3 sn-auth "ELTX62039099" ont-lineprofile-id 14 ont-srvprofile-id 10 ont description 5 3 "34" ont port native-vlan 5 3 eth 1 vlan 21 priority 0 ont add 6 3 sn-auth "HWTC6AE1F588" ont-lineprofile-id 14 ont-srvprofile-id 10 ont description 6 3 "33" ont port native-vlan 6 3 eth 1 vlan 21 priority 0 Включение C-Data(config)# vlan 21 user-bridge enable Set vlan user-bridge successfully: 21 При ручном режиме сервисных портов для передачи трафика между разными PON портами нужно дополнительно отключить isolate между двумя портами C-Data(config)# interface gpon 0/0 C-Data(config-interface-gpon-0/0)# isolate 5,6 disable Мостование при обычном режиме без сервисных портов Этот режим в данный момент не используется Использования обычного режима без сервисных портов опознается по строчке Должна отсутствовать строчка. Отсутствие строчки = service-port automode gpon 0/0 port X auto Пример снятия изоляции со второго порта. Нужно прописать две команды isolate (отключить) и user-bridge (включить). interface gpon 0/0 vlan transparent 2 user-bridge enable isolate 2 disable После введения настроек нужно пере инициализировать PON интерфейс interface gpon 0/0 C-Data(config-interface-gpon-0/0)# shutdown X C-Data(config-interface-gpon-0/0)# no shutdown X Сервисные профили Цитата Создадим ONT сервисные профили а так же привяжем VLAN к портам ont-srvprofile gpon profile-id 10 ont-port eth 1 port vlan eth 1 228 commit quit В данном примере мы используем прокидываем 1 vlan в сторону ONU, в случае, если необходимо прокинуть более одного влана, то сделать это можно так: ont-lineprofile gpon profile-name «ONT_STD_P0» tcont 4 dba-profile-name UNLIM_200M gem add 11 eth tcont 4 gem add 12 eth tcont 4 gem mapping 11 1 vlan 200 gem mapping 12 1 vlan 300 commit quit Конфигурирование профиля линии (ont-lineprofile) Добавление профилей Для просмотра всех созданных в системе профилей надо дать команду show current-config section ont-lineprofile gpon OLT(config)# show current-config section ont-lineprofile gpon ont-lineprofile gpon profile-id 0 profile-name "lineprofile_0" #tcont 0 dba-profile-id 0 #tcont 1 dba-profile-id 1 #gem add 1 tcont 1 #gem mapping 1 1 vlan 1 commit ont-lineprofile gpon profile-id 3 profile-name "VID_133" #tcont 0 dba-profile-id 0 tcont 1 dba-profile-id 1 gem add 1 tcont 1 encrypt off gem mapping 1 1 vlan 133 commit Добавление профилей Добавляем Line профиль с названием VID_212. Такое название выбрано, потому что в этом профиле будут содержаться настройки для влана 212 В профиле создадим tcont и 1 GEM порт, укажем наш vlan и его связку с GEM портом В одном профиле можно прокинуть максимум 8 vlans. Данная настройка применяется только с commit ont-lineprofile gpon profile-id 2 profile-name "VID_212" OLT(config)# ont-lineprofile gpon profile-id 2 profile-name "VID_212" OLT(config-ont-lineprofile-2)# tcont 1 dba-profile-id 1 OLT(config-ont-lineprofile-2)# gem add 1 tcont 1 OLT(config-ont-lineprofile-2)# gem mapping 1 1 vlan 212 OLT(config-ont-lineprofile-2)# commit OLT(config-ont-lineprofile-2)# exit Где: profile-id 2 – порядковый номер (2) текущего профиля. Номер должен отличаться от профиля к профилю. tcont 1 dba-profile-id 1 - команда одинакова для всех профилей. gem add 1 tcont 1 – команда одинакова для всех профилей. gem mapping 1 1 vlan - команда одинакова для всех профилей Этот профиль можно использовать в будущем для клиентов, у которых выделенный ip адрес находится во влане 212 VID ont-lineprofile gpon profile-id 100 profile-name "TEST" #tcont 0 dba-profile-id 0 tcont 1 dba-profile-id 1 gem add 1 tcont 1 encrypt off gem mapping 1 1 vlan 208 gem mapping 1 2 vlan 210 gem mapping 1 3 vlan 209 gem mapping 1 4 vlan 13 commit exit В данном примере мы используем прокидываем 1 vlan в сторону ONU, в случае, если необходимо прокинуть более одного влана, то сделать это можно так: transparent ont-lineprofile gpon profile-id 111 profile-name "test_transparent" #tcont 0 dba-profile-id 0 tcont 1 dba-profile-id 1 gem add 1 tcont 1 encrypt off gem mapping 1 1 vlan transparent commit exit ETH ont-lineprofile gpon profile-id 235 profile-name "LP-PON_Eth1-All_vlans" no gem mapping 1 1 mapping-mode port #tcont 0 dba-profile-id 0 tcont 1 dba-profile-id 1 gem add 1 tcont 1 encrypt off gem mapping 1 1 eth 1 commit exit Сервисные порты (service-port) Описание находится в разделе Выбор режима service-port по-умолчанию service-port в ручной режим «automode auto» использования ручного режима сервисных портов (manual) (по-умолчанию) Стандартный режим, в котором передача vlan регулируется только линейными профилями без ручного перечисления сервисных портов. Этот режим работы по-умолчанию более прост, однако не гибкий при большом количестве клиентов. service-port automode gpon 0/0 port 5 auto По умолчанию настройка авто (она не прописывается явной) Для выступания настройки в силу нужно перезагрузить OLT Выключение использования режима сервисных портов (настройка auto по-умолчанию) service-port в ручной режим «automode manual» Активируется модель настройки производителя Huawei Включение использования режима сервисных портов (manual) service-port automode gpon 0/0 port 5 manual В таком режиме можно вручную прописывать service-port. После активация режима manual передача vlan на NTU осуществляется только при наличии прописанных сервисных портов. Даже если в линейном профиле прописано множество vlan, не один vlan не будет передаваться на клиентское устройство пока не будут созданы сервисные порты для каждого нужного vlan. Для выступания настройки в силу нужно перезагрузить OLT Если не включить и не перезагрузить, то при создании сервисного порта устройство будет ругаться OLT(config)# service-port 44 vlan 208 gpon 0/0 port 2 ont 1 gemport 1 multi-service user-vlan 208 tag-action transparent Error, The port can not support more multi-service type. Error, config service-port failed, port 2, ont 1, sport:44 config service-port total 1, failed 1. Добавление service-port Позволяется создать 4 тыс. сервисных портов. Условно каждому из на 8 PON портов выделяем по 500 service-port Настройка одного vlan Сервисному порту присваивается условный номер service-port <номер> service-port <номер> vlan <VLAN ID, созданный глобально> gpon 0/0 port 5 ont 1 gemport 1 multi-service user-vlan <user-vlan> tag-action transparent service-port 0 vlan 208 gpon 0/0 port 5 ont 1 gemport 1 multi-service user-vlan 208 tag-action transparent для нетегированной настройки добавьте interface gpon 0/0 ont port native-vlan 5 1 eth 1 vlan 208 priority 0 Передача списка vlan Создается несколько сервисных портов аналогично одному влану ! service-port 0 vlan 2106 gpon 0/0 port 5 ont 1 gemport 1 multi-service user-vlan 2106 tag-action transparent service-port 1 vlan 7 gpon 0/0 port 5 ont 1 gemport 1 multi-service user-vlan 7 tag-action transparent service-port 2 vlan 208 gpon 0/0 port 5 ont 1 gemport 1 multi-service user-vlan 208 tag-action transparent для растегирования одного vlan добавьте interface gpon 0/0 ont port native-vlan 5 1 eth 1 vlan 208 priority 0 Передача всех vlan Настройка экспериментальная. Нельзя применять клиентам. service-port 1 vlan transparent gpon 0/0 port 5 ont 1 gemport 1 Пример interface gpon 0/0 ont delete 5 1 ont add 5 1 sn-auth "HWTC6AC3333" ont-lineprofile-id 100 ont-srvprofile-id 12 ont port native-vlan 1 100 eth 1 vlan 208 priority 0 no ont port native-vlan 5 1 eth 1 service-port 3 vlan transparent gpon 0/0 port 5 ont 1 gemport 1 service-port 4 vlan 208 gpon 0/0 port 1 ont 100 gemport 1 multi-service user-vlan 208 tag-action transparent Конфигурирование профиля сервиса (ont-srvprofile) Нумерация портов начинается с 1. Профиль создается для четырех портов. pots - телефонные порты Данная настройка применяется только с commit ТИП ОПИСАНИЕ ИЗ МАНУАЛА КАКИМ ОБРАЗОМ РАБОТАЕТ VID transparent When USERVLAN equal SVLAN would transparent packet Передать все vlan’s как есть translation Translate USERVLAN to SVLAN port vlan eth <порт> translation <VID> user-vlan <VID> разрешает пропуск только одного vlan ID и отсекает все остальные. Растегирование vlan (native) можно делать как в ont-srvprofile, т.к. и в разделе PON interface gpon 0/0. В разделе PON это делать удобнее. В ont-srvprofile для разных vlan придется создавать уникальные профили, что усложнит конфигурацию. Для растегирования vlan в PON interface gpon 0/0 используется настройка port native-vlan eth 1 <VID>, которая снимает тег. ont port native-vlan 1 11 eth 1 vlan 211 priority 0 ont port native-vlan 1 11 eth 2 vlan 212 priority 0 ont port native-vlan 1 11 eth Х vlan 213 priority 0 no ont port native-vlan 1 11 eth 1 В режиме translation настройка port native-vlan eth 1 <VID> работает двояко. Если тег есть, то работает и с тегом. С transparent работает однозначно. transparent ont-srvprofile gpon profile-id 0 profile-name "srvprofile_0" #ont-port eth adaptive pots adaptive catv adaptive port vlan eth 1 transparent port vlan eth 2 transparent port vlan eth 3 transparent port vlan eth 4 transparent commit exit Можно разрешить определенные вланы translation ont-srvprofile gpon profile-id 4 profile-name "test_133_access" ont-port eth adaptive pots adaptive catv adaptive port native-vlan eth 1 133 port vlan eth 1 translation 1 user-vlan 1 port vlan eth 1 translation 133 user-vlan 133 port vlan eth 2 translation 1 user-vlan 1 port vlan eth 2 translation 133 user-vlan 133 port vlan eth 3 translation 1 user-vlan 1 port vlan eth 3 translation 133 user-vlan 133 port vlan eth 4 translation 1 user-vlan 1 port vlan eth 4 translation 133 user-vlan 133 commit exit Еще ont-srvprofile gpon profile-id 12 profile-name "test_208" ont-port eth adaptive pots adaptive catv adaptive port vlan eth 1 translation 1 user-vlan 1 port vlan eth 1 translation 208 user-vlan 208 port vlan eth 1 translation 133 user-vlan 133 port vlan eth 1 translation 206 user-vlan 206 port vlan eth 2 translation 1 user-vlan 1 port vlan eth 3 translation 1 user-vlan 1 port vlan eth 4 translation 1 user-vlan 1 Отмена no port vlan eth 1 208 Отмена no port vlan eth 1 206 Отмена commit Если профиль назначен, то удалить его нельзя -Data-8X_P8(config)# no ont-srvprofile gpon profile-id 10 ERROR: The line profile has been bound C-Data(config)# GPON_CTRL[616]: Pondrv Service profile 10 has been bound. Если профиль не существует, то появится ошибка C-Data(config)# no ont-srvprofile gpon profile-id 10 ERROR: The service profile does not exist Автообнаружение незарегистрированных ONT interface gpon 0/0 ont autofind 1 enable ont autofind 2 enable ont autofind 3 enable ont autofind 4 enable ont autofind 5 enable ont autofind 6 enable ont autofind 7 enable ont autofind 8 enable Авторизация пользователей TACACS Учетки, созданные в веб не появились в консоли. Может их вручную создать в консоли? Для авторизаций telnet, ssh, web выбрана совмещенная авторизация local-aaa. Сначала смотрятся локальные учтеки, затем TACACS. Иначе нет возможности зайти под локальным рутом. Aaa (только настройки ааа - такакс),local (только локальные учетки ),local-aaa (совмещенные) Выбор схемы авторизации user login terminal-type telnet authentication-method local-aaa user login terminal-type ssh authentication-method local-aaa user login terminal-type web authentication-method local-aaa Настройки TACACS tac-plus-server template name_tac tac-plus-server authentication 192.168.97.99 port 49 tac-plus-server shared-key encrypt tac-plus-server source-interface vlanif 44 no tac-plus-server user-name domain-included exit ! aaa authentication-scheme default exit authentication-scheme name_tac_sven authentication-mode tac-plus-local или tac-plus (не увидел разницы) exit domain default authentication name_tac_sven tac-plus-server name_tac exit exit ! Настройка DBA профиля Создадим DBA профиль, который устанавливает полосу пропускания от ONU до OLT: В зависимости от выбранного типа можно задать гарантированную полосу пропускания, фиксированную и максимальную Ограничение полосы пропускания https://youtu.be/nJKofGqk4D4 C-Data GPON OLT Configuration of Internet Service with Realtek Chipset HGU Use CLI Command Method функция для поиска неисправных ONU по-умолчанию включена C-Data(config-interface-gpon-0/0)# anti-rogueont auto-detect all enable Number of Ports that can be set: 8, success: 7 C-Data(config-interface-gpon-0/0)# Операции с файлом конфигурации Обновление прошивки станции OLT LTP Обновление нужно проводить только на чистом конфиге и только из под учетной записи root. На сконфигурированном устройстве обновление не проходит. Иначе будет ошибка. Обновление через консоль load packetfile tftp 192.168.97.116 FD1608S_B0_Image_V2.0.4_221229_16247_X000.img Обновление абонентских устройств ONU Удаленное обновление ПО абонентских устройств NTU-1, NTU-2V средствами CLI OLT LTP. NTU-2V не удаленно не обновляется C-Data(config-interface-gpon-0/0)# show ont version 7 5 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 7 ONT-ID : 5 Vendor-ID : ELTX ONT Version : 1v3 Product-ID : 0000 Equipment-ID : NTU-1:rev.B Main Software Version : 3.28.2.2 Main Software is commit : yes Main Software is active : yes Standby Software Version : 0 Standby Software is commit : no Standby Software is active : no ----------------------------------------------------------------------------- C-Data(config-interface-gpon-0/0)# show ont autofind all ----------------------------------------------------------------------------- Number : 1 Frame/Slot : 0/0 Port : 7 Logic ID : 4 Ont SN : 454C54587C000000 (ELTX-7C000000) Password : 0000000000 Loid : user Loid Password : OMCC Ver : 0x80 Vendor ID : ELTX Ont Version : 1v3 Ont Software Version : 3.28.2.2 Equipment ID : NTU-1:rev.B Last autofind time : Mon Jan 30 14:14:57 2023 ----------------------------------------------------------------------------- Total: 1 ont 5GPON_DRV[627]: ONT upgrade is start C-Data(config-interface-gpon-0/0)# show ont version 7 5 ----------------------------------------------------------------------------- Frame/Slot : 0/0 Port : 7 ONT-ID : 5 Vendor-ID : ELTX ONT Version : 1v3 Product-ID : 0000 Equipment-ID : NTU-1:rev.B Main Software Version : 3.28.5.10 (новая прошивка) Main Software is commit : yes Main Software is active : yes Standby Software Version : 3.28.2.2 (старая прошивка) Standby Software is commit : no Standby Software is active : no ----------------------------------------------------------------------------- NTU-2V удаленно не обновляется GPON_DRV[627]: ONT upgrade is start C-Data(config-interface-gpon-0/0)# show ont version 5 5 The ONT is busy now, please try later Статьи huawei gpon olt настройка Введение GPON и процесс конфигурации сети Huawei OLT Пример настройки MA5608T INTERNET IPTV dzen.ru НАСТРОЙКА ПЕРЕДАЧИ ТРАФИКА МЕЖДУ ONU ОДНОГО ДЕРЕВА GPON Overview Huawei GPON OLT Configuration by Command Line PDF ixnfo.com Добавление ONT с trunk портом на Huawei SmartAX MA5683T ixnfo.com Настройка Huawei SmartAX MA5683T через консоль Configuring OLT QinQ VLANs and Service Ports Пример настройки MA5608T GPON. Huawei. Автоматизация настройки ONT GPON: VLANs and GEM Ports GPON introduction and Huawei OLT gateway registration configuration process Что такое технология GPON и как она работает: технические секреты What is the GEM Port in GPON Технология GPON: как работает оптоволоконная сеть FTTH? Обучение технологии GPON (2) -------- Основные понятия GPON Fiber to the Premises – PONdering the details Principles of Services Reuse-GEM Port and T-CONT [OLT Technology] Highlighted HUAWEIs Access Network GPON Protocol Analysis cisco.com Understand GPON Technology Конфигурация GPON OLT и ONT — примеры первичной настройки OLT и ONT для оборудования SNR Бридж или роутер? Раскрытие всех возможностей ONU Видео мануалы a. YouTube канал производителя C-data b. youtube C Data Gpon OLT NMS Configuration | C-Data Gpon OLT web base Configuration | Urdu [первичная настройка] c. youtube How to Configure CDATA/C-Data OLT Step by Step [основные команды] d. youtube C-Data GPON OLT Configuration of Internet Service with Realtek Chipset HGU Use CLI Command Method [детальная настройка CLI ONU CLI. Показано много команд] e. youtube C-DATA GPON-OLT manually add ONU with Line and Service profiles. [настройка ONU Web] f. youtube C-Data GPON OLT FD1608GS and FD1616GS QinQ VLAN Configuration Use CLI Command Method [настройка CLI ONU] g. youtube.com GPON-OLT | Untagged VLAN Configuration For internet service | Add ONT with Line and Service profile. [настройка ONU CLI] h. youtube.com Differences between HGU ONU and SFU ONU i. C-Data GPON OLT Configuration of VOIP Service with ZTE Chipset HGU Use CLI Command Method j. www.youtube.com C-Data GPON OLT Configuration of Internet Service with Realtek Chipset HGU Use CLI Command Method [есть настройка скорости] k. www.youtube.com GPON-OLT | Untagged VLAN Configuration For internet service | Add ONT with Line and Service profile. l. www.youtube.com C-Data GPON OLT FD1608GS and FD1616GS QinQ VLAN Configuration Use CLI Command Method Приложение Удаление gem mapping из линейного профиля СУЩЕСТВУЮЩАЯ КОНФИГУРАЦИЯ ont-lineprofile gpon profile-id 3 profile-name "VID_208" #tcont 0 dba-profile-id 0 tcont 1 dba-profile-id 1 gem add 1 tcont 1 encrypt off gem mapping 1 1 vlan 208 gem mapping 1 2 vlan 2106 gem mapping 1 3 vlan 206 commit exit ! удаление производлится неполной командой OLT(config)# ont-lineprofile gpon profile-id 3 profile-name "VID_208" OLT(config-ont-lineprofile-3)#no gem mapping 1 2 OLT(config-ont-lineprofile-3)#no gem mapping 1 3 OLT(config-ont-lineprofile-3)# commit Остальное При удалении интерфейса грохаются все сопутствующие настройки в том числе и сервисы interface gpon 0/0 ont delete 5 1 Чтобы не удалять вводить modify. Тогда настройки будут менятся Перепривязка профиля Смена GPON порта и сервиса Жесткое удаление. Автоматически удалятся сервисные порты interface gpon 0/0 ont add 1 55 sn-auth "ELTX62000000" ont-lineprofile-id 3 ont-srvprofile-id 6 ont delete 5 55 ont add 5 55 sn-auth "ELTX62050000" ont-lineprofile-id 3 ont-srvprofile-id 0 Мягкое изменение командой «modify» interface gpon 0/0 ont add 5 1 sn-auth "HWTC6AC5аааа" ont-lineprofile-id 51 ont-srvprofile-id 502 C-Data(config-interface-gpon-0/0)# ont modify 5 1 ont-lineprofile-id 51 ont-srvprofile-id 10 Параметр sn-auth "HWTC6AC5аааа" отсутствует Работа с native в профиле ont add 2 4 sn-auth "ELTX6205аааа" ont-lineprofile-id 52 ont-srvprofile-id 10 ont port native-vlan 2 4 eth 1 vlan 208 priority 0 C-Data(config-interface-gpon-0/0)# no ont port native-vlan 2 4 eth 1 Перепривязка профиля Смена GPON порта и сервиса Жесткое удаление. Автоматически удалятся сервисные порты interface gpon 0/0 ont add 1 55 sn-auth "ELTX62054XXX" ont-lineprofile-id 3 ont-srvprofile-id 6 ont delete 5 55 ont add 5 55 sn-auth "ELTX62054XXX" ont-lineprofile-id 3 ont-srvprofile-id 0 Мягкое изменение командой «modify» interface gpon 0/0 ont add 5 1 sn-auth " ELTX62054XXX" ont-lineprofile-id 51 ont-srvprofile-id 502 C-Data (config-interface-gpon-0/0)# ont modify 5 1 ont-lineprofile-id 51 ont-srvprofile-id 10 Параметр sn-auth "HWTC6AC51A41" отсутствует Пример добавления vlan №1 OLT(config)# vlan 208 Create vlan successfully: 208 OLT(config)# interface ge 0/0 OLT(config-interface-ge-0/0)# vlan trunk 1 208 ge0/0/1: trunk vlan allowed , failed: 0, success: 1 OLT(config-interface-ge-0/0)# interfacegpon0/0 Unknown command: (vtysh)interfacegpon0/0 OLT(config-interface-ge-0/0)# exit OLT(config)# interface gpon 0/0 OLT(config-interface-gpon-0/0)# vlan trunk 1 208 pon0/0/1: trunk vlan allowed , failed: 0, success: 1 OLT(config-interface-gpon-0/0)# vlan trunk 5 208 pon0/0/5: trunk vlan allowed , failed: 0, success: 1 OLT(config-interface-gpon-0/0)# exit OLT(config)# ont-srvprofile gpon profile-id 6 profile-name "test_208_access" OLT(config-ont-srvprofile-6) ont-srvprofile gpon profile-id 6 profile-name "test_208_access" ont-port eth adaptive pots adaptive catv adaptive port native-vlan eth 1 208 port vlan eth 1 translation 208 user-vlan 208 port vlan eth 2 translation 208 user-vlan 208 port vlan eth 3 translation 208 user-vlan 208 port vlan eth 4 translation 208 user-vlan 208 commit exit ont-lineprofile gpon profile-id 3 profile-name "VID_208" #tcont 0 dba-profile-id 0 tcont 1 dba-profile-id 1 gem add 1 tcont 1 encrypt off gem mapping 1 1 vlan 208 commit exit ! interface gpon 0/0 ont delete 5 55 ont add 5 55 sn-auth "ELTX62054XXX" ont-lineprofile-id 3 ont-srvprofile-id 6 Включение прохождение трафика внутри PON C-Data-8X_P8(config)# vlan 207 user-bridge enable Set vlan user-bridge successfully: 207 Диагностика ont add 6 8 sn-auth "ELTX6601XXXX" ont-lineprofile-id 10 ont-srvprofile-id 10 ont description 6 8 "KLIENT 1" ont port native-vlan 6 8 eth 1 vlan 207 priority 0 ont add 6 10 sn-auth "HWTC6AE1XXXX" ont-lineprofile-id 10 ont-srvprofile-id 10 ont description 6 10 "KLIENT 2" ont port native-vlan 6 10 eth 1 vlan 207 priority 0 Бэкап и восстановление auto-backup server configuration ftp 1.2.3.4 login pass dir auto-backup period configuration enable auto-backup period configuration interval 1 time 22:00 Примеры конфигураций конфиг C-DATA FD1608S рабочая 1.txtконфиг C-DATA FD1608S рабочая 2.txt Пример настройки - 16xx автоконфиг способ policy-auth.txtПример настройки - 16xx примеры настройки.txtПример настройки - 16xx_.txtПример настройки - AAA radius config.txtПример настройки - FD1604-511bridge.txtПример настройки - FD1608 704GW.txt Практика show ont optical-info Цитата C-DATA FD1608S (config)# interface gpon 0/0 C-DATA FD1608S (config-interface-gpon-0/0)# show ont optical-info <1-8> - Pon Port ID. <U><1-8> C-DATA FD1608S (config-interface-gpon-0/0)# show ont optical-info 1 Command incomplete. C-DATA FD1608S (config-interface-gpon-0/0)# show ont optical-info 1 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 1 1 3.24 2.15 -17.06 14.85 46.82 0/0 1 2 3.30 2.36 -15.64 12.80 45.34 0/0 1 3 0.00 0.00 -30.00 0.00 0.00 0/0 1 4 0.00 0.00 -30.00 0.00 0.00 0/0 1 5 3.34 1.89 -14.86 11.95 20.67 0/0 1 6 3.22 2.53 -16.56 14.85 49.29 0/0 1 8 3.24 2.18 -15.80 14.34 48.79 0/0 1 9 3.28 2.28 -14.23 13.57 48.79 0/0 1 10 3.24 2.72 -14.40 14.59 38.42 0/0 1 11 3.26 2.31 -15.05 12.29 39.41 0/0 1 12 0/0 1 13 3.24 2.62 -15.56 16.55 48.86 0/0 1 128 ----------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont optical-info 2 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 2 1 0.00 0.00 -30.00 0.00 0.00 0/0 2 2 3.26 2.45 -18.36 18.18 60.16 0/0 2 3 0.00 0.00 -30.00 0.00 0.00 0/0 2 4 3.28 2.62 -22.52 18.87 65.57 0/0 2 5 3.22 2.34 -18.27 16.38 55.71 0/0 2 6 0.00 0.00 -30.00 0.00 0.00 0/0 2 7 3.20 2.29 -22.93 27.78 62.96 0/0 2 8 3.28 2.34 -21.19 13.06 39.41 0/0 2 9 3.30 2.46 -19.71 13.57 41.88 0/0 2 10 3.22 2.43 -18.63 16.90 57.20 0/0 2 11 3.30 2.18 -20.13 15.22 42.86 0/0 2 12 3.22 2.29 -18.83 15.75 52.48 0/0 2 13 3.28 2.49 -19.10 13.06 40.89 0/0 2 14 3.24 2.31 -18.73 15.36 55.71 0/0 2 15 3.28 2.53 -18.63 15.62 45.34 0/0 2 16 3.22 2.17 -19.25 15.36 59.17 0/0 2 17 3.32 2.39 -17.67 13.57 46.32 0/0 2 18 3.22 2.22 -18.04 18.94 58.18 0/0 2 19 0/0 2 20 0.00 0.00 -30.00 0.00 0.00 0/0 2 21 3.32 2.66 -18.36 17.92 58.18 0/0 2 22 3.24 2.36 -18.42 16.65 52.53 0/0 2 23 3.26 1.91 -20.71 19.10 27.11 0/0 2 24 0.00 0.00 -30.00 0.00 0.00 0/0 2 25 0/0 2 26 3.26 1.81 -21.19 22.55 37.61 0/0 2 27 3.26 1.72 -18.67 11.15 36.59 0/0 2 28 3.36 1.75 -22.76 19.75 34.90 0/0 2 29 3.28 2.18 -22.01 19.05 32.19 0/0 2 128 ----------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# show ont optical-info 3 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 3 1 3.26 2.43 -21.37 13.57 50.28 0/0 3 2 0/0 3 3 3.28 2.13 -21.74 12.54 49.29 0/0 3 4 3.22 2.18 -23.10 12.29 50.77 0/0 3 5 3.28 2.15 -22.52 15.87 53.73 0/0 3 6 0.00 0.00 -30.00 0.00 0.00 0/0 3 7 0.00 0.00 -30.00 0.00 0.00 0/0 3 8 3.22 2.45 -20.46 14.59 51.76 0/0 3 9 3.30 2.59 -21.55 17.52 53.40 0/0 3 10 0.00 0.00 -30.00 0.00 0.00 0/0 3 11 3.30 1.74 -20.13 14.65 21.35 0/0 3 12 3.18 2.44 -14.90 13.82 48.79 0/0 3 13 3.28 2.11 -13.86 16.96 54.70 0/0 3 14 3.30 2.22 -13.56 26.32 59.48 0/0 3 15 3.22 2.39 -13.98 13.82 49.29 0/0 3 16 3.32 2.58 -24.32 14.59 44.35 0/0 3 17 3.30 2.09 -23.19 15.87 55.22 0/0 3 18 0/0 3 19 0.00 0.00 -30.00 0.00 0.00 0/0 3 20 3.28 2.40 -15.39 15.99 62.58 0/0 3 21 3.30 2.33 -20.41 14.59 45.83 0/0 3 22 0.00 0.00 -30.00 0.00 0.00 0/0 3 23 3.28 1.77 -20.97 16.45 23.04 0/0 3 24 0.00 0.00 -30.00 0.00 0.00 0/0 3 25 0.00 0.00 -30.00 0.00 0.00 0/0 3 128 ----------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# C-DATA FD1608S (config-interface-gpon-0/0)# show ont optical-info 4 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 4 1 3.24 2.40 -20.00 17.10 54.27 0/0 4 2 3.32 2.35 -16.97 11.26 28.54 0/0 4 3 3.28 2.33 -20.66 13.82 47.80 0/0 4 4 3.22 2.45 -16.35 16.57 52.24 0/0 4 5 3.22 2.24 -21.55 18.25 56.21 0/0 4 6 3.24 2.11 -18.36 12.80 50.28 0/0 4 7 3.20 2.40 -20.18 13.06 40.39 0/0 4 8 0/0 4 9 3.22 2.31 -26.99 17.15 55.22 0/0 4 10 3.20 2.14 -21.08 17.41 60.65 0/0 4 11 0/0 4 12 3.24 2.17 -20.56 26.83 60.35 0/0 4 13 3.30 2.28 -20.04 19.26 61.22 0/0 4 14 3.24 2.59 -21.43 16.13 45.83 0/0 4 15 3.34 2.40 -22.08 16.99 73.13 0/0 4 16 3.30 2.45 -21.68 17.85 55.14 0/0 4 17 0/0 4 18 3.24 2.06 -21.37 14.08 51.27 0/0 4 19 3.26 2.63 -17.08 14.34 38.91 0/0 4 20 3.28 2.21 -22.08 12.80 43.36 0/0 4 21 3.32 2.20 -20.36 13.57 37.92 0/0 4 22 3.26 2.47 -21.61 13.06 44.35 0/0 4 23 0/0 4 24 0/0 4 25 0/0 4 26 3.28 2.01 -22.08 21.55 32.53 0/0 4 27 3.30 1.83 -18.51 17.00 22.37 0/0 4 28 0.00 0.00 -30.00 0.00 0.00 0/0 4 29 3.32 1.90 -23.67 18.50 25.08 0/0 4 128 ----------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont optical-info 5 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 5 1 3.30 2.33 -18.63 14.08 50.28 0/0 5 2 3.30 2.01 -17.93 18.30 57.75 0/0 5 3 3.28 2.10 -17.38 17.28 57.75 0/0 5 4 3.28 2.71 -17.50 16.32 56.44 0/0 5 5 0.00 0.00 -30.00 0.00 0.00 0/0 5 6 3.32 2.14 -17.26 16.25 50.79 0/0 5 7 3.28 2.17 -16.97 15.55 48.18 0/0 5 8 3.32 2.40 -19.28 17.09 64.55 0/0 5 9 3.28 2.18 -17.99 15.36 52.75 0/0 5 10 3.36 2.24 -15.66 22.80 69.48 0/0 5 11 0/0 5 12 0.00 0.00 -30.00 0.00 0.00 0/0 5 13 0.00 0.00 -30.00 0.00 0.00 0/0 5 14 0.00 0.00 -30.00 0.00 0.00 0/0 5 15 3.28 2.15 -19.03 15.10 50.28 0/0 5 16 3.32 2.02 -15.22 20.55 30.16 0/0 5 17 3.26 1.63 -16.46 12.60 42.96 0/0 5 128 ----------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont optical-info 6 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 6 1 3.14 2.11 -15.75 14.85 56.21 0/0 6 2 3.22 2.19 -18.30 12.54 48.30 0/0 6 3 0.00 0.00 -30.00 0.00 0.00 0/0 6 4 0.00 0.00 -30.00 0.00 0.00 0/0 6 5 0.00 0.00 -30.00 0.00 0.00 0/0 6 6 0.00 0.00 -30.00 0.00 0.00 0/0 6 7 0.00 0.00 -30.00 0.00 0.00 0/0 6 8 0.00 0.00 -30.00 0.00 0.00 0/0 6 9 0.00 0.00 -30.00 0.00 0.00 0/0 6 10 3.28 1.68 -17.19 13.05 12.88 0/0 6 11 0.00 0.00 -30.00 0.00 0.00 0/0 6 12 3.34 1.82 -24.32 15.50 25.75 0/0 6 13 0.00 0.00 -30.00 0.00 0.00 0/0 6 128 ----------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont optical-info 7 all ----------------------------------------------------------------------------- F/S P ONT Voltage Tx optical Rx optical Laser bias Temperature ID (V) power(dBm) power(dBm) current(mA) (C) ---------------------------------------------------------------------------- 0/0 7 2 3.28 1.99 -17.80 18.35 29.14 0/0 7 3 0/0 7 4 3.30 1.57 -17.08 18.00 29.48 0/0 7 5 3.30 2.40 -16.48 16.14 74.98 0/0 7 6 3.26 1.88 -17.45 8.95 25.59 0/0 7 7 3.32 1.65 -17.21 16.65 30.16 0/0 7 8 0.00 0.00 -30.00 0.00 0.00 0/0 7 9 3.32 1.98 -16.74 18.80 36.60 0/0 7 10 3.30 1.99 -20.71 16.45 32.53 0/0 7 11 0.00 0.00 -30.00 0.00 0.00 0/0 7 12 3.28 2.02 -16.86 15.95 21.69 0/0 7 128 ----------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont postback optical-info <1-8> - Pon Port ID. <U><1-8> C-DATA FD1608S (config-interface-gpon-0/0)# show ont postback optical-info 1 <1-128> - ONT ID. <U><1-128> all - All ONTS in the port C-DATA FD1608S (config-interface-gpon-0/0)# show ont postback optical-info 1 all ----------------------------------------------------------------------------- F/S Port ONT OLT Rx ONT ID power(dBm) ---------------------------------------------------------------------------- 0/0 1 1 -20.48 0/0 1 2 -17.92 0/0 1 3 -21.39 0/0 1 4 -19.32 0/0 1 5 -18.25 0/0 1 6 -18.95 0/0 1 8 -18.32 0/0 1 9 -16.65 0/0 1 10 -16.04 0/0 1 11 -17.81 0/0 1 13 -18.28 ---------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont postback optical-info 2 all ----------------------------------------------------------------------------- F/S Port ONT OLT Rx ONT ID power(dBm) ---------------------------------------------------------------------------- 0/0 2 1 -24.06 0/0 2 2 -19.56 0/0 2 3 -23.56 0/0 2 4 -25.05 0/0 2 5 -19.97 0/0 2 6 -21.07 0/0 2 7 -25.12 0/0 2 8 -22.49 0/0 2 9 -21.51 0/0 2 10 -20.56 0/0 2 11 -24.11 0/0 2 12 -19.91 0/0 2 13 -21.69 0/0 2 14 -20.51 0/0 2 15 -19.93 0/0 2 16 -21.24 0/0 2 17 -20.49 0/0 2 18 -19.29 0/0 2 20 -24.28 0/0 2 21 -20.06 0/0 2 22 -20.49 0/0 2 23 -22.61 0/0 2 24 -25.33 0/0 2 26 -22.83 0/0 2 27 -21.90 0/0 2 28 -25.64 0/0 2 29 -24.43 ---------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont postback optical-info 3 all ----------------------------------------------------------------------------- F/S Port ONT OLT Rx ONT ID power(dBm) ---------------------------------------------------------------------------- 0/0 3 1 -24.14 0/0 3 3 -24.98 0/0 3 4 -27.89 0/0 3 5 -26.10 0/0 3 6 -19.25 0/0 3 7 -20.36 0/0 3 8 -21.17 0/0 3 9 -23.87 0/0 3 10 -21.75 0/0 3 11 -21.02 0/0 3 12 -15.79 0/0 3 13 -15.79 0/0 3 14 -15.29 0/0 3 15 -15.98 0/0 3 16 -25.05 0/0 3 17 -24.98 0/0 3 19 -25.41 0/0 3 20 -19.29 0/0 3 21 -22.32 0/0 3 22 -18.13 0/0 3 23 -22.77 0/0 3 24 -25.80 0/0 3 25 -28.09 ---------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont postback optical-info 4 all ----------------------------------------------------------------------------- F/S Port ONT OLT Rx ONT ID power(dBm) ---------------------------------------------------------------------------- 0/0 4 1 -21.30 0/0 4 2 -17.30 0/0 4 3 -21.73 0/0 4 4 -16.53 0/0 4 5 -21.93 0/0 4 6 -19.78 0/0 4 7 -21.02 0/0 4 9 -27.95 0/0 4 10 -22.51 0/0 4 12 -23.18 0/0 4 13 -21.30 0/0 4 14 -21.73 0/0 4 15 -25.22 0/0 4 16 -21.73 0/0 4 18 -23.09 0/0 4 19 -17.67 0/0 4 20 -23.56 0/0 4 21 -22.00 0/0 4 22 -23.37 0/0 4 26 -23.87 0/0 4 27 -19.03 0/0 4 28 -23.09 0/0 4 29 -25.37 ---------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont postback optical-info 5 all ----------------------------------------------------------------------------- F/S Port ONT OLT Rx ONT ID power(dBm) ---------------------------------------------------------------------------- 0/0 5 1 -20.88 0/0 5 2 -20.45 0/0 5 3 -21.67 0/0 5 4 -19.64 0/0 5 5 -18.07 0/0 5 6 -19.36 0/0 5 7 -20.03 0/0 5 8 -21.32 0/0 5 9 -19.17 0/0 5 10 -18.26 0/0 5 12 -20.69 0/0 5 13 -21.67 0/0 5 14 -21.80 0/0 5 15 -20.33 0/0 5 16 -19.84 0/0 5 17 -20.21 ---------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont postback optical-info 6 all ----------------------------------------------------------------------------- F/S Port ONT OLT Rx ONT ID power(dBm) ---------------------------------------------------------------------------- 0/0 6 1 -18.59 0/0 6 2 -22.34 0/0 6 3 -22.88 0/0 6 4 -20.46 0/0 6 5 -26.02 0/0 6 6 -24.20 0/0 6 7 -23.61 0/0 6 8 -22.57 0/0 6 9 -23.56 0/0 6 10 -22.07 0/0 6 11 -20.37 0/0 6 12 -29.11 0/0 6 13 -28.69 ---------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont postback optical-info 7 all ----------------------------------------------------------------------------- F/S Port ONT OLT Rx ONT ID power(dBm) ---------------------------------------------------------------------------- 0/0 7 2 -20.65 0/0 7 4 -18.96 0/0 7 5 -19.37 0/0 7 6 -22.02 0/0 7 7 -21.26 0/0 7 8 -20.40 0/0 7 9 -18.78 0/0 7 10 -23.07 0/0 7 11 -26.93 0/0 7 12 -19.24 ---------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont info all sn-format - SN format <cr> - Please press ENTER to execute command show ont info all Цитата C-DATA FD1608S (config-interface-gpon-0/0)# show ont info all ---------------------------------------------------------------------------------------------------- F/S P ONT SN Control Run Config Match Last Desc ID flag state state state down-cause --------------------------------------------------------------------------------------------------- 0/0 1 1 ELTX00000000 Active Online success match dying-gasp 0/0 1 2 ELTX00000000 Active Online success match dying-gasp 0/0 1 3 HWTC00000000 Active Online success match dying-gasp 0/0 1 4 HWTC00000000 Active Online success match dying-gasp 0/0 1 5 HWTC00000000 Active Online success match dying-gasp 0/0 1 6 ELTX00000000 Active Online success match dying-gasp 0/0 1 8 ELTX00000000 Active Online success match dying-gasp 0/0 1 9 ELTX00000000 Active Online success match -- 0/0 1 10 ELTX00000000 Active Online success match -- 0/0 1 11 ELTX00000000 Active Online success match dying-gasp 0/0 1 12 ELTX00000000 Active Offline initial initial dying-gasp 0/0 1 13 ELTX00000000 Active Online success match dying-gasp 0/0 1 128 111111111111 Active Offline initial initial -- 0/0 2 1 ELTX00000000 Active Online success match dying-gasp 0/0 2 2 ELTX00000000 Active Online success match dying-gasp 0/0 2 3 HWTC00000000 Active Online success match -- 0/0 2 4 ELTX00000000 Active Online success match -- 0/0 2 5 ELTX00000000 Active Online success match dying-gasp 0/0 2 6 HWTC00000000 Active Online success match dying-gasp 0/0 2 7 ELTX00000000 Active Online success match dying-gasp 0/0 2 8 ELTX00000000 Active Online success match dying-gasp 0/0 2 9 ELTX00000000 Active Online success match dying-gasp 0/0 2 10 ELTX00000000 Active Online success match -- 0/0 2 11 ELTX00000000 Active Online success match dying-gasp 0/0 2 12 ELTX00000000 Active Online success match dying-gasp 0/0 2 13 ELTX00000000 Active Online success match -- 0/0 2 14 ELTX00000000 Active Online success match -- 0/0 2 15 ELTX00000000 Active Online success match dying-gasp 0/0 2 16 ELTX00000000 Active Online success match -- 0/0 2 17 ELTX00000000 Active Online success match dying-gasp 0/0 2 18 ELTX00000000 Active Online success match dying-gasp 0/0 2 19 ELTX00000000 Active Offline initial initial dying-gasp 0/0 2 20 ELTX00000000 Active Online success match LOS 0/0 2 21 ELTX00000000 Active Online success match dying-gasp 0/0 2 22 ELTX00000000 Active Online success mismatch dying-gasp 0/0 2 23 HWTC00000000 Active Online success match -- 0/0 2 24 HWTC00000000 Active Online success match LOS 0/0 2 25 HWTC00000000 Active Offline initial initial dying-gasp 0/0 2 26 HWTC00000000 Active Online failed mismatch -- 0/0 2 27 HWTC00000000 Active Online success mismatch -- 0/0 2 28 HWTC00000000 Active Online success match -- 0/0 2 29 HWTC00000000 Active Online success match -- 0/0 2 128 222222222222 Active Offline initial initial -- 0/0 3 1 ELTX00000000 Active Online success match LOS 0/0 3 2 ELTX00000000 Active Offline initial initial -- 0/0 3 3 ELTX00000000 Active Online success match LOS 0/0 3 4 ELTX00000000 Active Online success match LOS 0/0 3 5 ELTX00000000 Active Online success match LOS 0/0 3 6 ELTX00000000 Active Online success mismatch LOS 0/0 3 7 ELTX00000000 Active Online success mismatch dying-gasp 0/0 3 8 ELTX00000000 Active Online success match LOS 0/0 3 9 ELTX00000000 Active Online success match LOS 0/0 3 10 HWTC00000000 Active Online success match LOS 0/0 3 11 HWTC00000000 Active Online success match LOS 0/0 3 12 ELTX00000000 Active Online success match dying-gasp 0/0 3 13 ELTX00000000 Active Online success match -- 0/0 3 14 ELTX00000000 Active Online success match dying-gasp 0/0 3 15 ELTX00000000 Active Online success match dying-gasp 0/0 3 16 ELTX00000000 Active Online success match LOS 0/0 3 17 ELTX00000000 Active Online success match LOS 0/0 3 18 ELTX00000000 Active Offline initial initial -- 0/0 3 19 ELTX00000000 Active Online success mismatch LOS 0/0 3 20 ELTX00000000 Active Online success match LOS 0/0 3 21 ELTX00000000 Active Online success match LOS 0/0 3 22 HWTC00000000 Active Online success match LOS 0/0 3 23 HWTC00000000 Active Online success match LOS 0/0 3 24 HWTC00000000 Active Online success match dying-gasp 0/0 3 25 HWTC00000000 Active Online success match -- 0/0 3 128 333333333333 Active Offline initial initial -- 0/0 4 1 ELTX00000000 Active Online success match LOS 0/0 4 2 ELTX00000000 Active Online success match dying-gasp 0/0 4 3 ELTX00000000 Active Online success match dying-gasp 0/0 4 4 ELTX00000000 Active Online success match LOS 0/0 4 5 ELTX00000000 Active Online success match LOS 0/0 4 6 ELTX00000000 Active Online success match dying-gasp 0/0 4 7 ELTX00000000 Active Online success match LOS 0/0 4 8 ELTX00000000 Active Offline initial initial -- 0/0 4 9 ELTX00000000 Active Online success match dying-gasp 0/0 4 10 ELTX00000000 Active Online success match LOS 0/0 4 11 ELTX00000000 Active Offline initial initial dying-gasp 0/0 4 12 ELTX00000000 Active Online success match LOS 0/0 4 13 ELTX00000000 Active Online success match LOS 0/0 4 14 ELTX00000000 Active Online success match LOS 0/0 4 15 ELTX00000000 Active Online success match LOS 0/0 4 16 ELTX00000000 Active Online success match LOS 0/0 4 17 ELTX00000000 Active Offline initial initial -- 0/0 4 18 ELTX00000000 Active Online success match LOS 0/0 4 19 ELTX00000000 Active Online success match LOS 0/0 4 20 ELTX00000000 Active Online success match LOS 0/0 4 21 ELTX00000000 Active Online success match LOS 0/0 4 22 ELTX00000000 Active Online success match LOS 0/0 4 23 ELTX00000000 Active Offline initial initial -- 0/0 4 24 ELTX00000000 Active Offline initial initial -- 0/0 4 25 HWTC00000000 Active Offline initial initial dying-gasp 0/0 4 26 HWTC00000000 Active Online success match LOS 0/0 4 27 HWTC00000000 Active Online success match LOS 0/0 4 28 HWTC00000000 Active Online success match dying-gasp 0/0 4 29 HWTC00000000 Active Online success match LOS 0/0 4 128 444444444444 Active Offline initial initial -- 0/0 5 1 ELTX00000000 Active Online success match LOS 0/0 5 2 ELTX00000000 Active Online success match LOS 0/0 5 3 ELTX00000000 Active Online success match LOS 0/0 5 4 ELTX00000000 Active Online success match LOS 0/0 5 5 HWTC00000000 Active Online success match dying-gasp 0/0 5 6 ELTX00000000 Active Online success match dying-gasp 0/0 5 7 ELTX00000000 Active Online success match dying-gasp 0/0 5 8 ELTX00000000 Active Online success match LOS 0/0 5 9 ELTX00000000 Active Online success match LOS 0/0 5 10 ELTX00000000 Active Online success match dying-gasp 0/0 5 11 ELTX00000000 Active Offline initial initial -- 0/0 5 12 ELTX00000000 Active Online success match LOS 0/0 5 13 ELTX00000000 Active Online success mismatch LOS 0/0 5 14 ELTX00000000 Active Online success mismatch LOS 0/0 5 15 ELTX00000000 Active Online success match LOS 0/0 5 16 HWTC00000000 Active Online success match dying-gasp 0/0 5 17 HWTC00000000 Active Online success mismatch LOS 0/0 5 128 555555555555 Active Offline initial initial -- 0/0 6 1 ELTX00000000 Active Online success match LOS 0/0 6 2 ELTX00000000 Active Online success match LOS 0/0 6 3 HWTC00000000 Active Online success match LOS 0/0 6 4 ELTX00000000 Active Online success mismatch LOS 0/0 6 5 HWTC00000000 Active Online success match LOS 0/0 6 6 ELTX00000000 Active Online success mismatch dying-gasp 0/0 6 7 ELTX00000000 Active Online success mismatch LOS 0/0 6 8 ELTX00000000 Active Online success mismatch LOS 0/0 6 9 ELTX00000000 Active Online success mismatch LOS 0/0 6 10 HWTC00000000 Active Online success match LOS 0/0 6 11 HWTC00000000 Active Online success match LOS 0/0 6 12 HWTC00000000 Active Online success match dying-gasp 0/0 6 13 HWTC00000000 Active Online success match dying-gasp 0/0 6 128 666666666666 Active Offline initial initial -- 0/0 7 2 HWTC00000000 Active Online success match dying-gasp 0/0 7 3 HWTC00000000 Active Offline initial initial dying-gasp 0/0 7 4 HWTC00000000 Active Online success match dying-gasp 0/0 7 5 ELTX00000000 Active Online success match dying-gasp 0/0 7 6 HWTC00000000 Active Online success mismatch dying-gasp 0/0 7 7 HWTC00000000 Active Online success match dying-gasp 0/0 7 8 HWTC00000000 Active Online success match dying-gasp 0/0 7 9 HWTC00000000 Active Online success match dying-gasp 0/0 7 10 HWTC00000000 Active Online success match dying-gasp 0/0 7 11 HWTC00000000 Active Online success match dying-gasp 0/0 7 12 HWTC00000000 Active Online failed mismatch LOS 0/0 7 128 777777777777 Active Offline initial initial -- 0/0 8 128 888888888888 Active Offline initial initial -- ---------------------------------------------------------------------------------------------------- Total: 144, online: 123, deactive: 0, failed: 2 show ont version Цитата C-DATA FD1608S (config-interface-gpon-0/0)# show ont version <1-8> - Pon Port ID. <U><1-8> C-DATA FD1608S (config-interface-gpon-0/0)# show ont version 1 all ---------------------------------------------------------------------------------------------------- F/S P ONT-ID SN Version Software Version Vendor ID Equipment ID --------------------------------------------------------------------------------------------------- 0/0 1 1 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 1 2 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 1 3 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 1 4 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 1 5 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 1 6 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 1 8 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 1 9 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 1 10 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 1 11 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 1 12 0/0 1 13 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 1 128 ---------------------------------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont version 2 all ---------------------------------------------------------------------------------------------------- F/S P ONT-ID SN Version Software Version Vendor ID Equipment ID --------------------------------------------------------------------------------------------------- 0/0 2 1 ELTX00000000 2v2 3.25.2.1562 ELTX NTU2V 0/0 2 2 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 3 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 2 4 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1 0/0 2 5 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 6 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 2 7 ELTX00000000 3.28.5.10 0/0 2 8 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 9 ELTX00000000 3.28.5.10 0/0 2 10 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 11 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 12 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 13 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 14 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 15 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 16 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 17 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 18 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 19 0/0 2 20 ELTX00000000 2v2 3.25.2.1562 ELTX NTU2V 0/0 2 21 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 2 22 ELTX00000000 2v2 3.25.12.12 ELTX NTU2V 0/0 2 23 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 2 24 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 2 25 0/0 2 26 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 2 27 HWTC00000000 R471.1D V2.4.5 HWTC FD502GW-DX 0/0 2 28 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 2 29 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 2 128 ---------------------------------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont version 3 all ---------------------------------------------------------------------------------------------------- F/S P ONT-ID SN Version Software Version Vendor ID Equipment ID --------------------------------------------------------------------------------------------------- 0/0 3 1 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 3 2 0/0 3 3 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 3 4 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 3 5 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 3 6 ELTX00000000 2v6 3.50.0.1342 ELTX NTU1421GWAC 0/0 3 7 ELTX00000000 2v2 3.25.2.1562 ELTX NTU2V 0/0 3 8 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 3 9 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1 0/0 3 10 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 3 11 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 3 12 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 3 13 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1 0/0 3 14 ELTX00000000 3.28.5.10 0/0 3 15 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 3 16 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 3 17 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 3 18 0/0 3 19 ELTX00000000 2v2 3.25.2.1562 ELTX NTU2V 0/0 3 20 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1:rev.B 0/0 3 21 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 3 22 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 3 23 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 3 24 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 3 25 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 3 128 ---------------------------------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont version 4 all ---------------------------------------------------------------------------------------------------- F/S P ONT-ID SN Version Software Version Vendor ID Equipment ID --------------------------------------------------------------------------------------------------- 0/0 4 1 ELTX00000000 3.28.5.10 0/0 4 2 ELTX00000000 3.28.5.10 0/0 4 3 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 4 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 5 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 6 ELTX00000000 3.28.5.10 0/0 4 7 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 8 0/0 4 9 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 10 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 11 0/0 4 12 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 13 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1 0/0 4 14 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 15 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1:rev.B 0/0 4 16 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1 0/0 4 17 0/0 4 18 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 19 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 20 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 21 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 22 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 4 23 0/0 4 24 0/0 4 25 0/0 4 26 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 4 27 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 4 28 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 4 29 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 4 128 ---------------------------------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont version 5 all ---------------------------------------------------------------------------------------------------- F/S P ONT-ID SN Version Software Version Vendor ID Equipment ID --------------------------------------------------------------------------------------------------- 0/0 5 1 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 5 2 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1 0/0 5 3 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1 0/0 5 4 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1 0/0 5 5 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 5 6 ELTX00000000 3.28.5.10 0/0 5 7 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1 0/0 5 8 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1:rev.B 0/0 5 9 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 5 10 ELTX00000000 1v3 3.28.5.10 ELTX NTU-1 0/0 5 11 0/0 5 12 ELTX00000000 2v2 3.25.2.1562 ELTX NTU2V 0/0 5 13 ELTX00000000 2v2 3.25.2.1562 ELTX NTU2V 0/0 5 14 ELTX00000000 1v10 3.25.11.47 ELTX NTU1402GW 0/0 5 15 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 5 16 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 5 17 HWTC00000000 R471.1D V2.4.5 HWTC FD502GW-DX 0/0 5 128 ---------------------------------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont version 6 all ---------------------------------------------------------------------------------------------------- F/S P ONT-ID SN Version Software Version Vendor ID Equipment ID --------------------------------------------------------------------------------------------------- 0/0 6 1 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 6 2 ELTX00000000 1v4 3.28.5.10 ELTX NTU-1 0/0 6 3 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 6 4 ELTX00000000 1v10 3.25.11.47 ELTX NTU1402GW 0/0 6 5 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 6 6 ELTX00000000 2v6 3.50.0.1342 ELTX NTU1421GWAC 0/0 6 7 ELTX00000000 2v6 3.50.0.1342 ELTX NTU1421GWAC 0/0 6 8 ELTX00000000 2v6 3.50.0.1342 ELTX NTU1421GWAC 0/0 6 9 ELTX00000000 2v3 3.50.0.1342 ELTX NTU1421GWAC 0/0 6 10 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 6 11 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 6 12 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 6 13 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 6 128 ---------------------------------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# show ont version 7 all ---------------------------------------------------------------------------------------------------- F/S P ONT-ID SN Version Software Version Vendor ID Equipment ID --------------------------------------------------------------------------------------------------- 0/0 7 2 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 7 3 0/0 7 4 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 7 5 ELTX00000000 3.28.5.10 0/0 7 6 HWTC00000000 R411.1D V2.4.1 HWTC FD504G-X 0/0 7 7 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 7 8 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 7 9 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 7 10 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 7 11 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 7 12 HWTC00000000 F690.1B V1.2.6 HWTC FD511G-X 0/0 7 128 ---------------------------------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# exit show mac-address dynamic Цитата C-DATA FD1608S (config)# show mac-address dynamic ----------------------------------------------------------------------------- Total: 949 ----------------------------------------------------------------------------- MAC VLAN Sport Port Onu Gemid MAC-Type ----------------------------------------------------------------------------- MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2031 pon0/0/5 10 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1079 pon0/0/3 23 1 dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1030 pon0/0/3 8 1 dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2011 pon0/0/5 4 1 dynamic MA:CC:MA:CC:MA:CC 2010 1050 pon0/0/3 14 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 1551 pon0/0/4 16 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2047 pon0/0/5 15 1 dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2007 pon0/0/5 3 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 25 pon0/0/1 9 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2523 pon0/0/6 8 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 7 pon0/0/1 3 1 dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 2053 pon0/0/5 17 1 dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 2534 pon0/0/6 11 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 504 pon0/0/2 2 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1593 pon0/0/4 29 1 dynamic MA:CC:MA:CC:MA:CC 3000 3014 pon0/0/7 5 1 dynamic MA:CC:MA:CC:MA:CC 2143 2027 pon0/0/5 9 1 dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 551 pon0/0/2 16 1 dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 2001 pon0/0/5 1 1 dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 16 pon0/0/1 6 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2531 pon0/0/6 10 1 dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1501 pon0/0/4 1 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 531 pon0/0/2 10 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 544 pon0/0/2 14 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2519 pon0/0/6 7 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 577 pon0/0/2 24 1 dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2527 pon0/0/6 9 1 dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 1590 pon0/0/4 28 1 dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 1037 pon0/0/3 10 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 2537 pon0/0/6 12 1 dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 22 pon0/0/1 8 1 dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 531 pon0/0/2 10 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 1557 pon0/0/4 18 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2516 pon0/0/6 6 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2523 pon0/0/6 8 1 dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 2010 1507 pon0/0/4 3 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 1531 pon0/0/4 10 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 1043 pon0/0/3 12 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 1541 pon0/0/4 13 1 dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 1053 pon0/0/3 15 1 dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 1094 pon0/0/2 29 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 1564 pon0/0/4 20 1 dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 3026 pon0/0/7 9 1 dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 37 pon0/0/1 13 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1047 pon0/0/3 13 1 dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 571 pon0/0/2 22 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 1587 pon0/0/4 27 1 dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2504 pon0/0/6 2 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2011 pon0/0/5 4 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 1076 pon0/0/3 22 1 dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 2050 pon0/0/5 16 1 dynamic MA:CC:MA:CC:MA:CC 5000 10 pon0/0/1 4 1 dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 1040 pon0/0/3 11 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2507 pon0/0/6 3 1 dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 3011 pon0/0/7 4 1 dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 1547 pon0/0/4 15 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3020 pon0/0/7 7 1 dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2044 pon0/0/5 14 1 dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 527 pon0/0/2 9 1 dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 504 pon0/0/2 2 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 504 pon0/0/2 2 1 dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 2041 pon0/0/5 13 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2004 pon0/0/5 2 1 dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2014 pon0/0/5 5 1 dynamic MA:CC:MA:CC:MA:CC 2143 13 pon0/0/1 5 1 dynamic MA:CC:MA:CC:MA:CC 2010 1544 pon0/0/4 14 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2021 pon0/0/5 7 1 dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 557 pon0/0/2 18 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 1057 pon0/0/3 16 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 511 pon0/0/2 4 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1511 pon0/0/4 4 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 3004 pon0/0/7 2 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 28 pon0/0/1 10 1 dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 531 pon0/0/2 10 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 1537 pon0/0/4 12 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 504 pon0/0/2 2 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2024 pon0/0/5 8 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 444 504 pon0/0/2 2 1 dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 537 pon0/0/2 12 1 dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 521 pon0/0/2 7 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 3017 pon0/0/7 6 1 dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 4 pon0/0/1 2 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 1004 pon0/0/3 1 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2513 pon0/0/6 5 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 1070 pon0/0/3 20 1 dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 534 pon0/0/2 11 1 dynamic MA:CC:MA:CC:MA:CC 3000 31 pon0/0/1 11 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2516 pon0/0/6 6 1 dynamic MA:CC:MA:CC:MA:CC 5000 2017 pon0/0/5 6 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 504 pon0/0/2 2 1 dynamic MA:CC:MA:CC:MA:CC 3011 2510 pon0/0/6 4 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1073 pon0/0/3 21 1 dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 1002 pon0/0/3 1 1 dynamic MA:CC:MA:CC:MA:CC 444 504 pon0/0/2 2 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1517 pon0/0/4 6 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1504 pon0/0/4 2 1 dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 3029 pon0/0/7 10 1 dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 504 pon0/0/2 2 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 1067 pon0/0/3 19 1 dynamic MA:CC:MA:CC:MA:CC 2143 1017 pon0/0/3 4 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 507 pon0/0/2 3 1 dynamic MA:CC:MA:CC:MA:CC 3000 554 pon0/0/2 17 1 dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2540 pon0/0/6 13 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1014 pon0/0/3 3 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 504 pon0/0/2 2 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1999 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 567 pon0/0/2 21 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1023 pon0/0/3 6 1 dynamic MA:CC:MA:CC:MA:CC 2143 1033 pon0/0/3 9 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 2501 pon0/0/6 1 1 dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1583 pon0/0/4 26 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 2014 pon0/0/5 5 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1514 pon0/0/4 5 1 dynamic MA:CC:MA:CC:MA:CC 4000 3035 pon0/0/7 12 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 514 pon0/0/2 5 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 444 502 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 5000 1020 pon0/0/3 5 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 1567 pon0/0/4 21 1 dynamic MA:CC:MA:CC:MA:CC 4000 2 pon0/0/2 26 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 517 pon0/0/2 6 1 dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 501 pon0/0/2 1 1 dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1521 pon0/0/4 7 1 dynamic MA:CC:MA:CC:MA:CC 3000 1060 pon0/0/3 17 1 dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 583 pon0/0/2 27 1 dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 2037 pon0/0/5 12 1 dynamic MA:CC:MA:CC:MA:CC 3011 2527 pon0/0/6 9 1 dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1002 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 1561 pon0/0/4 19 1 dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 1234 1571 pon0/0/4 22 1 dynamic MA:CC:MA:CC:MA:CC 3000 541 pon0/0/2 13 1 dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2078 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 1027 pon0/0/3 7 1 dynamic MA:CC:MA:CC:MA:CC 3011 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 4000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2010 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3124 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 333 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 547 pon0/0/2 15 1 dynamic MA:CC:MA:CC:MA:CC 1234 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3011 3023 pon0/0/7 8 1 dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2106 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 7 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2143 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 5000 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 2104 - ge0/0/1 - - dynamic MA:CC:MA:CC:MA:CC 3000 531 pon0/0/2 10 1 dynamic ----------------------------------------------------------------------------- show service-port all Цитата C-DATA FD1608S (config)# show service-port all ------------------------------------------------------------------------------------------------------------------ INDEX VLAN PORT ONT GEM FLOW FLOW TAG INNER INNER RX TX STATE METHOD CONFIG ID ID ID PORT TYPE PARA ACTION VLAN PRI STATUS ------------------------------------------------------------------------------------------------------------------ 0 7 0/0/1 128 1 - - default - - - - down manaul success 1 3000 0/0/1 1 1 vlan 3000 transparent - - - - up manaul success 2 4000 0/0/2 26 1 vlan 4000 transparent - - - - up manaul success 4 2010 0/0/1 2 1 vlan 2010 transparent - - - - up manaul success 7 3000 0/0/1 3 1 vlan 3000 transparent - - - - up manaul success 10 5000 0/0/1 4 1 vlan 5000 transparent - - - - up manaul success 13 2143 0/0/1 5 1 vlan 2143 transparent - - - - up manaul success 16 2143 0/0/1 6 1 vlan 2143 transparent - - - - up manaul success 22 2104 0/0/1 8 1 vlan 2104 transparent - - - - up manaul success 25 2143 0/0/1 9 1 vlan 2143 transparent - - - - up manaul success 28 2143 0/0/1 10 1 vlan 2143 transparent - - - - up manaul success 31 3000 0/0/1 11 1 vlan 3000 transparent - - - - up manaul success 34 3011 0/0/1 12 1 vlan 3011 transparent - - - - down manaul success 37 3011 0/0/1 13 1 vlan 3011 transparent - - - - up manaul success 500 7 0/0/2 128 1 - - default - - - - down manaul success 501 2078 0/0/2 1 1 vlan 2078 transparent - - - - up manaul success 502 444 0/0/2 1 1 vlan 444 transparent - - - - up manaul success 504 444 0/0/2 2 1 vlan 444 transparent - - - - up manaul success 507 2078 0/0/2 3 1 vlan 2078 transparent - - - - up manaul success 511 3000 0/0/2 4 1 vlan 3000 transparent - - - - up manaul success 514 2078 0/0/2 5 1 vlan 2078 transparent - - - - up manaul success 517 2010 0/0/2 6 1 vlan 2010 transparent - - - - up manaul success 521 3011 0/0/2 7 1 vlan 3011 transparent - - - - up manaul success 527 2010 0/0/2 9 1 vlan 2010 transparent - - - - up manaul success 531 3000 0/0/2 10 1 vlan 3000 transparent - - - - up manaul success 534 2143 0/0/2 11 1 vlan 2143 transparent - - - - up manaul success 537 3000 0/0/2 12 1 vlan 3000 transparent - - - - up manaul success 541 3000 0/0/2 13 1 vlan 3000 transparent - - - - up manaul success 544 2143 0/0/2 14 1 vlan 2143 transparent - - - - up manaul success 547 2143 0/0/2 15 1 vlan 2143 transparent - - - - up manaul success 551 3000 0/0/2 16 1 vlan 3000 transparent - - - - up manaul success 554 3000 0/0/2 17 1 vlan 3000 transparent - - - - up manaul success 557 2078 0/0/2 18 1 vlan 2078 transparent - - - - up manaul success 561 3011 0/0/2 19 1 vlan 3011 transparent - - - - down manaul success 564 3011 0/0/2 20 1 vlan 3011 transparent - - - - up manaul success 567 3011 0/0/2 21 1 vlan 3011 transparent - - - - up manaul success 571 3011 0/0/2 22 1 vlan 3011 transparent - - - - up manaul success 574 2143 0/0/2 23 1 vlan 2143 transparent - - - - up manaul success 577 2143 0/0/2 24 1 vlan 2143 transparent - - - - up manaul success 580 2143 0/0/2 25 1 vlan 2143 transparent - - - - down manaul success 583 2010 0/0/2 27 1 vlan 2010 transparent - - - - up manaul success 586 2143 0/0/2 28 1 vlan 2143 transparent - - - - up manaul success 1000 7 0/0/3 128 1 - - default - - - - down manaul success 1001 7 0/0/3 1 1 vlan 7 transparent - - - - up manaul success 1002 1002 0/0/3 1 1 vlan 1002 transparent - - - - up manaul success 1003 2010 0/0/3 1 1 vlan 2010 transparent - - - - up manaul success 1004 3000 0/0/3 1 1 vlan 3000 transparent - - - - up manaul success 1011 2143 0/0/3 2 1 vlan 2143 transparent - - - - down manaul success 1014 2010 0/0/3 3 1 vlan 2010 transparent - - - - up manaul success 1017 2143 0/0/3 4 1 vlan 2143 transparent - - - - up manaul success 1020 5000 0/0/3 5 1 vlan 5000 transparent - - - - up manaul success 1023 2010 0/0/3 6 1 vlan 2010 transparent - - - - up manaul success 1027 5000 0/0/3 7 1 vlan 5000 transparent - - - - up manaul success 1030 2010 0/0/3 8 1 vlan 2010 transparent - - - - up manaul success 1033 2143 0/0/3 9 1 vlan 2143 transparent - - - - up manaul success 1037 2143 0/0/3 10 1 vlan 2143 transparent - - - - up manaul success 1040 2143 0/0/3 11 1 vlan 2143 transparent - - - - up manaul success 1043 3000 0/0/3 12 1 vlan 3000 transparent - - - - up manaul success 1047 2010 0/0/3 13 1 vlan 2010 transparent - - - - up manaul success 1050 2010 0/0/3 14 1 vlan 2010 transparent - - - - up manaul success 1053 3000 0/0/3 15 1 vlan 3000 transparent - - - - up manaul success 1057 333 0/0/3 16 1 vlan 333 transparent - - - - up manaul success 1060 3000 0/0/3 17 1 vlan 3000 transparent - - - - up manaul success 1063 2010 0/0/3 18 1 vlan 2010 transparent - - - - down manaul success 1067 3011 0/0/3 19 1 vlan 3011 transparent - - - - up manaul success 1070 3011 0/0/3 20 1 vlan 3011 transparent - - - - up manaul success 1073 2010 0/0/3 21 1 vlan 2010 transparent - - - - up manaul success 1076 3000 0/0/3 22 1 vlan 3000 transparent - - - - up manaul success 1079 2010 0/0/3 23 1 vlan 2010 transparent - - - - up manaul success 1082 4000 0/0/3 24 1 vlan 4000 transparent - - - - up manaul success 1085 3011 0/0/3 25 1 vlan 3011 transparent - - - - up manaul success 1094 4000 0/0/2 29 1 vlan 4000 transparent - - - - up manaul success 1500 7 0/0/4 128 1 - - default - - - - down manaul success 1501 2010 0/0/4 1 1 vlan 2010 transparent - - - - up manaul success 1504 2010 0/0/4 2 1 vlan 2010 transparent - - - - up manaul success 1507 2010 0/0/4 3 1 vlan 2010 transparent - - - - up manaul success 1511 2010 0/0/4 4 1 vlan 2010 transparent - - - - up manaul success 1514 2010 0/0/4 5 1 vlan 2010 transparent - - - - up manaul success 1517 2010 0/0/4 6 1 vlan 2010 transparent - - - - up manaul success 1521 2010 0/0/4 7 1 vlan 2010 transparent - - - - up manaul success 1524 2010 0/0/4 8 1 vlan 2010 transparent - - - - down manaul success 1527 3011 0/0/4 9 1 vlan 3011 transparent - - - - up manaul success 1531 2143 0/0/4 10 1 vlan 2143 transparent - - - - up manaul success 1534 2143 0/0/4 11 1 vlan 2143 transparent - - - - down manaul success 1537 3011 0/0/4 12 1 vlan 3011 transparent - - - - up manaul success 1541 2143 0/0/4 13 1 vlan 2143 transparent - - - - up manaul success 1544 2010 0/0/4 14 1 vlan 2010 transparent - - - - up manaul success 1547 2143 0/0/4 15 1 vlan 2143 transparent - - - - up manaul success 1551 5000 0/0/4 16 1 vlan 5000 transparent - - - - up manaul success 1554 5000 0/0/4 17 1 vlan 5000 transparent - - - - down manaul success 1557 2143 0/0/4 18 1 vlan 2143 transparent - - - - up manaul success 1561 2010 0/0/4 19 1 vlan 2010 transparent - - - - up manaul success 1564 2106 0/0/4 20 1 vlan 2106 transparent - - - - up manaul success 1567 5000 0/0/4 21 1 vlan 5000 transparent - - - - up manaul success 1571 1234 0/0/4 22 1 vlan 1234 transparent - - - - up manaul success 1574 3000 0/0/4 23 1 vlan 3000 transparent - - - - down manaul success 1577 5000 0/0/4 24 1 vlan 5000 transparent - - - - down manaul success 1580 2143 0/0/4 25 1 vlan 2143 transparent - - - - down manaul success 1583 2010 0/0/4 26 1 vlan 2010 transparent - - - - up manaul success 1587 3000 0/0/4 27 1 vlan 3000 transparent - - - - up manaul success 1590 3011 0/0/4 28 1 vlan 3011 transparent - - - - up manaul success 1593 2010 0/0/4 29 1 vlan 2010 transparent - - - - up manaul success 2000 7 0/0/5 128 1 - - default - - - - down manaul success 2001 2010 0/0/5 1 1 vlan 2010 transparent - - - - up manaul success 2004 3000 0/0/5 2 1 vlan 3000 transparent - - - - up manaul success 2007 3000 0/0/5 3 1 vlan 3000 transparent - - - - up manaul success 2011 3000 0/0/5 4 1 vlan 3000 transparent - - - - up manaul success 2014 3011 0/0/5 5 1 vlan 3011 transparent - - - - up manaul success 2017 5000 0/0/5 6 1 vlan 5000 transparent - - - - up manaul success 2021 3000 0/0/5 7 1 vlan 3000 transparent - - - - up manaul success 2024 3000 0/0/5 8 1 vlan 3000 transparent - - - - up manaul success 2027 2143 0/0/5 9 1 vlan 2143 transparent - - - - up manaul success 2031 3000 0/0/5 10 1 vlan 3000 transparent - - - - up manaul success 2034 3000 0/0/5 11 1 vlan 3000 transparent - - - - down manaul success 2037 3124 0/0/5 12 1 vlan 3124 transparent - - - - up manaul success 2041 5000 0/0/5 13 1 vlan 5000 transparent - - - - up manaul success 2044 3000 0/0/5 14 1 vlan 3000 transparent - - - - up manaul success 2047 3011 0/0/5 15 1 vlan 3011 transparent - - - - up manaul success 2050 2010 0/0/5 16 1 vlan 2010 transparent - - - - up manaul success 2053 2143 0/0/5 17 1 vlan 2143 transparent - - - - up manaul success 2500 7 0/0/6 128 1 - - default - - - - down manaul success 2501 3000 0/0/6 1 1 vlan 3000 transparent - - - - up manaul success 2504 3000 0/0/6 2 1 vlan 3000 transparent - - - - up manaul success 2507 3000 0/0/6 3 1 vlan 3000 transparent - - - - up manaul success 2510 3011 0/0/6 4 1 vlan 3011 transparent - - - - up manaul success 2513 3000 0/0/6 5 1 vlan 3000 transparent - - - - up manaul success 2516 3011 0/0/6 6 1 vlan 3011 transparent - - - - up manaul success 2519 3011 0/0/6 7 1 vlan 3011 transparent - - - - up manaul success 2523 3011 0/0/6 8 1 vlan 3011 transparent - - - - up manaul success 2527 3011 0/0/6 9 1 vlan 3011 transparent - - - - up manaul success 2531 3011 0/0/6 10 1 vlan 3011 transparent - - - - up manaul success 2534 2010 0/0/6 11 1 vlan 2010 transparent - - - - up manaul success 2537 2010 0/0/6 12 1 vlan 2010 transparent - - - - up manaul success 2540 3011 0/0/6 13 1 vlan 3011 transparent - - - - up manaul success 3000 7 0/0/7 128 1 - - default - - - - down manaul success 3004 3000 0/0/7 2 1 vlan 3000 transparent - - - - up manaul success 3007 2143 0/0/7 3 1 vlan 2143 transparent - - - - down manaul success 3011 1999 0/0/7 4 1 vlan 1999 transparent - - - - up manaul success 3014 3000 0/0/7 5 1 vlan 3000 transparent - - - - up manaul success 3017 5000 0/0/7 6 1 vlan 5000 transparent - - - - up manaul success 3020 3011 0/0/7 7 1 vlan 3011 transparent - - - - up manaul success 3023 3011 0/0/7 8 1 vlan 3011 transparent - - - - up manaul success 3026 5000 0/0/7 9 1 vlan 5000 transparent - - - - up manaul success 3029 2143 0/0/7 10 1 vlan 2143 transparent - - - - up manaul success 3032 2010 0/0/7 11 1 vlan 2010 transparent - - - - up manaul success 3035 4000 0/0/7 12 1 vlan 4000 transparent - - - - up manaul success 3500 7 0/0/8 128 1 - - default - - - - down manaul success ------------------------------------------------------------------------------------------------------------------ Total service-port config entry : 147 ( up/down : 126 /21 ) Total inbound ethtype/pri entry : 512 ( using/unused : 0 /512 ) Total outbound speedlimit entry : 128 ( using/unused : 0 /128 ) Второстепенные команды Цитата C-DATA FD1608S (config)# show device ----------------------------------------------------------------------------- Device model : FD1608S-B1 Device MAC address : MA:CC:MA:CC:MA:CC Device serial-number : DA18-222222 Device vendor name : C-Data Device csm : X001 ----------------------------------------------------------------------------- C-DATA FD1608S (config)# show cpu ----------------------------------------------------------------------------- Utilization : 21% Load Average(1min) : 11.57 Load Average(5min) : 11.23 Load Average(15min) : 11.18 ----------------------------------------------------------------------------- C-DATA FD1608S (config)# show version Hardware version : V1.1 Firmware version : V2.0.4_221229 (Thu, 29 Dec 2022 15:40:53 +0800) Web version : V1.2.4_220123 (Sun, 23 Jan 2022 13:31:47 +0800) C-DATA FD1608S (config)# show temperature The temperature of the board: 35.5(C) C-DATA FD1608S (config)# show fan ----------------------------------------------------------------------------- Fan speed mode: auto Fan speed level: 1 ----------------------------------------------------------------------------- FAN[1] status: Normal (6420RPM) FAN[2] status: Normal (6480RPM) FAN[3] status: Normal (6420RPM) ----------------------------------------------------------------------------- C-DATA FD1608S (config)# interface gpon 0/0 C-DATA FD1608S (config-interface-gpon-0/0)# show port state all ----------------------------------------------------------------------------------------------------------- F/S Port Optic Pvid Flow Learn Admin Frame Link Auto Auth Available Available Status Ctrl State Max State Find Mode Upstream CIR(Kbps) Downstream CIR(Kbps) ---------------------------------------------------------------------------------------------------------- 0/0 1 normal 1 on en en 1526 up en M 851657 2621440 0/0 2 normal 1 on en en 1526 up en M 914790 2621440 0/0 3 normal 1 on en en 1526 up en M 921438 2621440 0/0 4 normal 1 on en en 1526 up en M 914790 2621440 0/0 5 normal 1 on en en 1526 up en M 933834 2621440 0/0 6 normal 1 on en en 1526 up en M 940182 2621440 0/0 7 normal 1 on en en 1526 up en M 943356 2621440 0/0 8 normal 1 on en en 1526 down en M 960813 2621440 ----------------------------------------------------------------------------------------------------------- C-DATA FD1608S (config-interface-gpon-0/0)# Скачать Конфигурации и бэкапы Прошивки ONU Прошивки+EMS Руководства https://disk.yandex.ru/d/XmAFAWiFcWDfeg Edited March 27, 2023 by neperpbl3 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vetash Posted August 17, 2024 Подскажите где брать последние прошивки? В частности интересуют на C-data D1608S-B1 и на GR-GP-OLT1-8-2AC от gateray, очень похоже, что это одно и то же. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
HarDik Posted December 18, 2024 В 17.08.2024 в 22:27, vetash сказал: Подскажите где брать последние прошивки? В частности интересуют на C-data D1608S-B1 и на GR-GP-OLT1-8-2AC от gateray, очень похоже, что это одно и то же. похоже добывать где то, тоже интересует ) но в свободном доступе их нет Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[-Alt-] Posted December 26, 2024 Вот тут есть прошивки Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
rapira Posted February 27 (edited) доброго дня. есть у меня чудо GPON DATA FD1608S-B1 (покупался в NAG) , все настроил работает , но есть несколько вопросов по его ПО - где брать ? , а точнее где взять все версии и на WEB недавно обновил прошивку Web_V3.4.1_5592_X000_GPON.img и http://soft.silinet.net/cdata/gpon/FD1608S_B0_Image_V3.2.39_241211_5840_X000.img все заработало , но не очень понравился интерфейс WEB, так же прошивка изменила систему команд консоли , есть ли у кого описание этих изменений... еще был у меня установлен EMS Ver 3.1.0_220211 - после прошивки перестал видеть ONU и общаться с ними , похоже SNMP разные Mib - есть у кого такой опыт изысканий ? Edited February 27 by rapira Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
AlKov Posted March 4 В 26.12.2024 в 14:11, [-Alt-] сказал: Вот тут есть прошивки А для FD1104 не подскажете, где найти прошивки? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
