Настройка DHCP Snooping

[rychagov]

Всем привет!

Настраиваю DHCP Snooping на SNR-S2982G-24TE. В конфиге прописал:

ip dhcp snooping enable
 ip dhcp snooping binding enable
 ip dhcp snooping blocked record enable
 ip dhcp snooping information enable

где 23 порт — TRUST, а 24 порт UNTRUSTED action shutdown.

При подключении к 24 порту DHCP-клиент получает сетевые настройки, а сам порт не уходит в шатдаун, хоть и является нелегетивным. Почему так происходит?



Я молодой игрок в этой теме, поэтому возникают такие непонятки. Спасибо))

[Evgeny Mirhasanov]

@rychagov добрый день. Trust-порты, это порты, за которыми разрешено находиться DHCP серверам. Только с этих портов клиент может принимать DHCP OFFER и ACK.

[rychagov]

В 28.06.2022 в 11:30, Evgeny Mirhasanov сказал:

@rychagov добрый день. Trust-порты, это порты, за которыми разрешено находиться DHCP серверам. Только с этих портов клиент может принимать DHCP OFFER и ACK.

Так точно) Но DHCP OFFER у меня принимает и с untrusted. Вот я про что вам

[Evgeny Mirhasanov]

@rychagov Не удалсь воспроивести такое поведение. На стенде клиент только посылает свои DHCP Discover пакеты и ничего не получает в ответ, т.к. trust-портов нет. Желательно показать полный конфиг с указанием портов, за которыми находятся клиент и сервер.

[MrNv]

@rychagov вам надо не dhcp клиент а dhcp сервер в 24 порт подключить, DHCP Snooping - защита от не легитимных DHCP серверов

[rychagov]

В 28.06.2022 в 12:16, MrNv сказал:

@rychagov вам надо не dhcp клиент а dhcp сервер в 24 порт подключить, DHCP Snooping - защита от не легитимных DHCP серверов

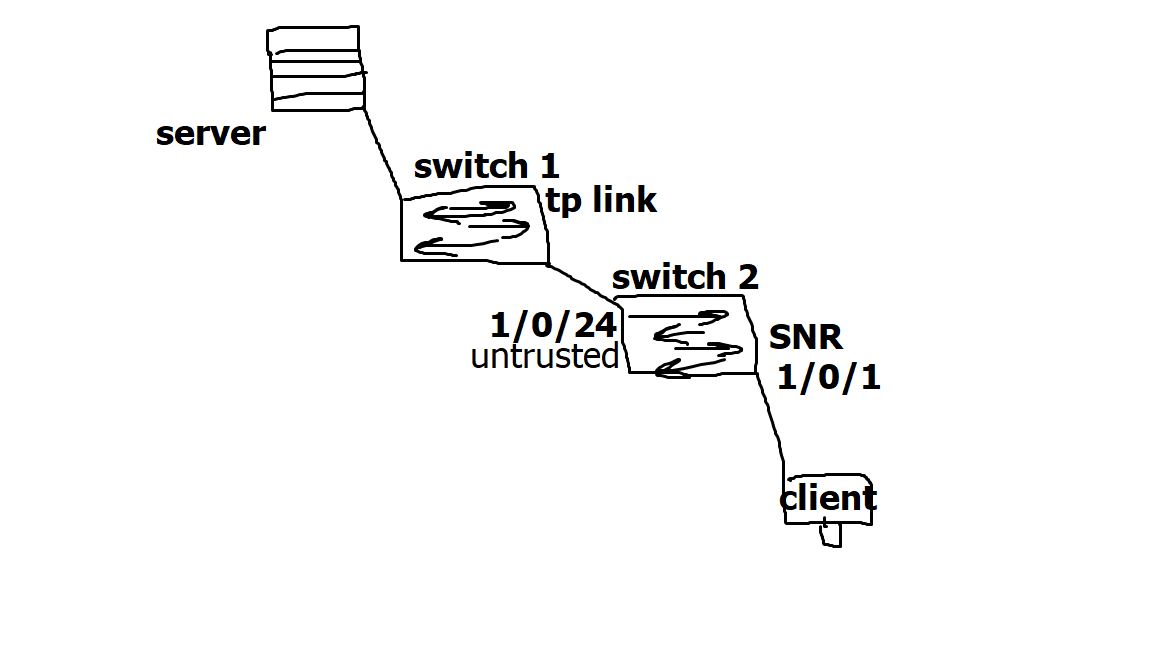

Ну, всё верно. Вот схема:



В 28.06.2022 в 12:09, Evgeny Mirhasanov сказал:

@rychagov Не удалсь воспроивести такое поведение. На стенде клиент только посылает свои DHCP Discover пакеты и ничего не получает в ответ, т.к. trust-портов нет. Желательно показать полный конфиг с указанием портов, за которыми находятся клиент и сервер.

Вот, пожалуйста:

conf.txt

[Evgeny Mirhasanov]

@rychagov Попробуйте добавить в конфиг 'ip dhcp snooping vlan 3'.

[rychagov]

В 28.06.2022 в 13:05, Evgeny Mirhasanov сказал:

@rychagov Попробуйте добавить в конфиг 'ip dhcp snooping vlan 3'.

всё равно получает..Не удалось.

[rychagov]

В 28.06.2022 в 13:05, Evgeny Mirhasanov сказал:

@rychagov Попробуйте добавить в конфиг 'ip dhcp snooping vlan 3'.

Решил попробовать с blackhole. Вот такое сообщение пришло и ничего не происходит. Сетку не отбрасывает.
SNR-S2982G-24TE-1#%Jun 28 13:22:20:791 2022 DHCP Snooping:Ethernet1/0/24 (00:11:13 )action: blackhole
blackhole VID:3 MAC: *-*-*-*-f8-63



[Evgeny Mirhasanov]

Покажите вывод дебага 'debug ip dhcp snooping packet interface e1/0/1' и 'debug ip dhcp snooping packet interface e1/0/24', когда подключаете клиента к порту e1/0/1 и он получает IP-адрес по DHCP.



[ShumBor]

Странно это, только что на столе проверил.



Да со стороны сервера видно

Jun 28 13:37:45 shumbor dhcpd[3988]: DHCPDISCOVER from a8:f9:4b:09:3b:4f (TAU-1M.IP) via eth1
Jun 28 13:37:45 shumbor dhcpd[3988]: DHCPOFFER on 192.168.1.23 to a8:f9:4b:09:3b:4f (TAU-1M.IP) via eth1

 но клиент адрес не получает

[Evgeny Mirhasanov]

@ShumBor Потому что клиент OFFER не получает, верно?

[ShumBor]

@Evgeny Mirhasanov Ну да, как и должно быть.



Вот обмен со стороны клиента

root@shumbor:/var/log# tcpdump -nieth2
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on eth2, link-type EN10MB (Ethernet), snapshot length 262144 bytes
13:59:36.717769 IP 0.0.0.0.68 > 255.255.255.255.67: BOOTP/DHCP, Request from a8:f9:4b:09:3b:4f, length 429
13:59:39.728104 IP 0.0.0.0.68 > 255.255.255.255.67: BOOTP/DHCP, Request from a8:f9:4b:09:3b:4f, length 429
13:59:42.737573 IP 0.0.0.0.68 > 255.255.255.255.67: BOOTP/DHCP, Request from a8:f9:4b:09:3b:4f, length 429

вот сервер

root@shumbor:/var/log# tcpdump -nieth1 port 67 or 68
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on eth1, link-type EN10MB (Ethernet), snapshot length 262144 bytes
13:59:36.720208 IP 0.0.0.0.68 > 255.255.255.255.67: BOOTP/DHCP, Request from a8:f9:4b:09:3b:4f, length 449
13:59:36.720501 IP 192.168.1.253.67 > 255.255.255.255.68: BOOTP/DHCP, Reply, length 309
13:59:39.730523 IP 0.0.0.0.68 > 255.255.255.255.67: BOOTP/DHCP, Request from a8:f9:4b:09:3b:4f, length 449
13:59:39.730877 IP 192.168.1.253.67 > 255.255.255.255.68: BOOTP/DHCP, Reply, length 309
13:59:42.739974 IP 0.0.0.0.68 > 255.255.255.255.67: BOOTP/DHCP, Request from a8:f9:4b:09:3b:4f, length 449
13:59:42.740386 IP 192.168.1.253.67 > 255.255.255.255.68: BOOTP/DHCP, Reply, length 309

вот настройка железки касаемо dhcp. 1 - ложный dhcp сервер, 3 клиент, 7 - нормальный dhcp

ip dhcp snooping enable
 ip dhcp snooping binding enable
!
 ip dhcp snooping information enable
 ip dhcp snooping information option subscriber-id format hex
!
Interface Ethernet1/0/1
 switchport access vlan 3
!
Interface Ethernet1/0/3
 switchport access vlan 3
!
Interface Ethernet1/0/7
 switchport access vlan 3
 ip dhcp snooping trust
!



[andpuxa]

м.б на 3 порт прописать  ip dhcp snooping action shutdown recovery 60?

[rychagov]

В 29.06.2022 в 06:49, andpuxa сказал:

м.б на 3 порт прописать  ip dhcp snooping action shutdown recovery 60?

и какой смысл, если это DHCP-клиент?

[Evgeny Mirhasanov]

@rychagov В итоге вопрос решен или все на том же месте стоит?

[andpuxa]

В 29.06.2022 в 18:53, rychagov сказал:

и какой смысл, если это DHCP-клиент?

а смысл в том, что у вас в первом посте написано, что на порту dhcp клиент

[rychagov]

В 29.06.2022 в 20:54, Evgeny Mirhasanov сказал:

@rychagov В итоге вопрос решен или все на том же месте стоит?

Всё на том же месте стою, вопрос не решён, к сожалению



[Evgeny Mirhasanov]

@rychagov Можете создать тикет на support.nag.ru? Оперативно проработаем и отпишемся здесь по результату.

[rychagov]

В 30.06.2022 в 08:55, Evgeny Mirhasanov сказал:

@rychagov Можете создать тикет на support.nag.ru? Оперативно проработаем и отпишемся здесь по результату.

Готово. Отправил запрос.

[rychagov]

Проблема решена. Всем спасибо!

[jffulcrum]

И что в итоге?

[Evgeny Mirhasanov]

@jffulcrum Проблема была с DHCP клиентом.
