Stack + MRPP

[Bakhtiyor]

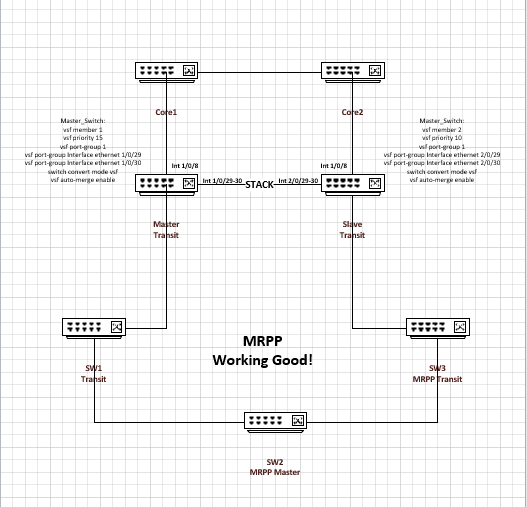

Доброго времени суток! Можно ли настроить поверх Stack + MRPP? См. в картинке









Edited February 23, 2021 by Bakhtiyor

[Bakhtiyor]

Stack Settings:

Master_Switch:
vsf member 1
vsf priority 15
vsf port-group 1
vsf port-group Interface ethernet 1/0/29
vsf port-group Interface ethernet 1/0/30
switch convert mode vsf
vsf auto-merge enable



Secondary_Master_Switch:
vsf member 2
vsf priority 15
vsf port-group 1
vsf port-group Interface ethernet 1/0/29
vsf port-group Interface ethernet 1/0/30
switch convert mode vsf
vsf auto-merge enable



MRPP Settings on SW2:

Switch(Config)#mrpp enable
Switch(Config)#mrpp ring 20
Switch(mrpp-ring-20)#control-vlan 20
Switch(mrpp-ring-20)#fail-timer 5
Switch(mrpp-ring-20)#hello-timer 1
Switch(mrpp-ring-20)#node-modemaster
Switch(mrpp-ring-20)#enable
Switch(mrpp-ring-20)#exit
Switch(Config)#interface ethernet1/0/26
Switch(config-If-Ethernet1/0/1)#mrpp ring 20 primary-port
Switch(config-If-Ethernet1/0/1)#interface ethernet1/0/25
Switch(config-If-Ethernet1/0/2)#mrpp ring 20 secondary-port
Switch(config-If-Ethernet1/0/2)#exit





При отключении Master коммутатора связь полностью пропадает до Core1

[Aleksey Sonkin]

@Bakhtiyor добрый день, видим ваше обращение в системе support.nag.ru, предлагаю общаться там, а здесь отпишемся по результату.

[Evgeny Mirhasanov]

Ответ был дан в рамках обращения в support.nag.ru. При используемой схеме одновременное использование MRPP и VSF не представляется возможным. Как альтернативу можно использовать MSTP/RSTP.
