diver52 Опубликовано 10 февраля, 2020 · Жалоба Я хочу уточнить про тип и мощность аттенюаторов. К примеру, нужно усилить сотовую связь по 3G на крупном объекте и отбалансировать уровень сигнала на внутренних антеннах. Например, на одной из ВНУТРЕННИХ антенн уровень сигнала с базовой станции равен -85 дБ (и меньше сделать не получается), а на другой -100 дБ или ниже и т.д. Скажем, на антенне с сигналом -85 дБ мы ставим аттенюатор 15 дБ, а антенну -100 дБ не трогаем. Но вопрос возникает в плане мощности аттенюаторов. Например, мы используем усилитель на 80 дБ, т.к. объект крупный и мощность у него составляет 1 Вт. Есть 2 разновидности аттенюаторов от фирмы Крокс: 1.) Аттенюатор 10 дБ F-75-10. 2.) Аттенюатор 10 дБ N-50-10-2. Понимаю, что разные разъемы и разное волновое сопротивление, но цена очень сильно отличается в пользу первого. И если у нас цель снизить уровень сигнала, то переход волнового сопротивления 50-75-50 Ом лишь повысит КСВ и еще уменьшит уровень сигнала, что нам и нужно. Но главное, что у второго аттенюатора указана мощность 2 Вт и он точно выдержит нагрузку. А у первого она совершенно не указана. И я боюсь, что в процессе эксплуатации аттенюатор будет просто перегреваться, пока не сгорит. Кто может подробно об этом рассказать? Если бы я использовал усилитель на 50 или 60 дБ, то в принципе не поднимал бы вопрос. Но усилитель будет на 80 дБ с честными 1 Вт мощности, а в пике может и больше. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Saab95 Опубликовано 11 февраля, 2020 · Жалоба А провода от антенн вы каким образом к усилителю подключаете? Через обычные тройники? Или все же делители? Или у вас длина ВЧ кабелей разная до антенн, отчего и получается разная мощность на них? Если делители, то нужны кривые делители, которые сигнал распределят не равномерно - вот и никакие аттенюаторы не потребуются. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
diver52 Опубликовано 11 февраля, 2020 · Жалоба Конечно, делители и часть из них не симметричные. Во-первых, разная длина кабеля. Во-вторых, уровень сигнала совершенно разный. Аттенюаторы буду подбирать исходя из длины кабеля, делителей и уровня сигнала. Главный вопрос не сгорят ли аттенюаторы. Где-то их точно придется подобрать и установить. Всего будет где-то 7-8 внутренних антенн, суммарная длина кабеля в районе 100-150 метров, а площадь помещения в среднем под 2000 м2. Причем какие-то комнаты на цоколе хорошо экранированы от сигналов с базовых станций, а в какие-то сигнал довольно хорошо проникает. Отсюда и необходимость в аттенюаторах. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Saab95 Опубликовано 11 февраля, 2020 · Жалоба Если аттенюаторы будете ставить уже за основными делителями, то там и мощность маленькая, ничего им не будет. Больше переживать надо за усилитель, что бы в него возвратные потери не прилетали и не нагревали его. Немного не понятна суть вопроса. У вас внутренняя антенна, которая должна раздавать сигнал внутренним абонентам, ловит уличную БС с сигналом -85? И вы не хотите создавать им помехи, или не хотите что бы сигнал от уличной БС на антенну не попадал? Возможно нужно посмотреть в направлении установки фильтров, что бы отсечь сигналы ненужной частоты. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

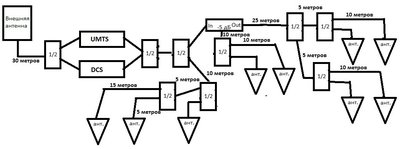

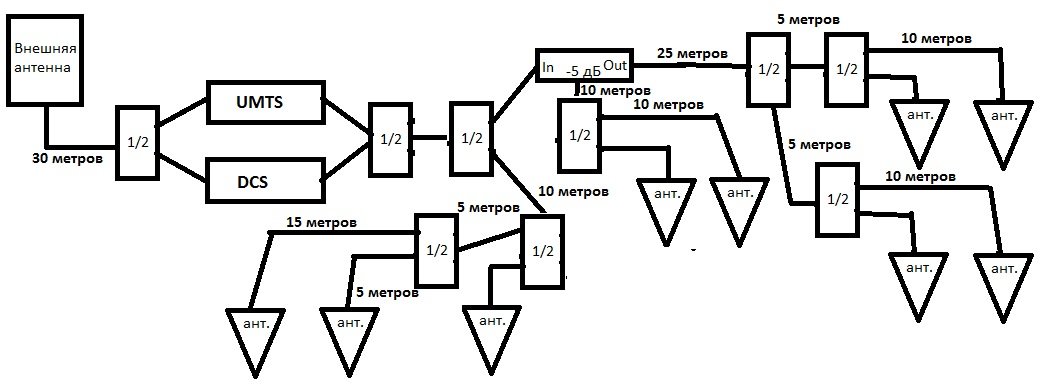

diver52 Опубликовано 12 февраля, 2020 · Жалоба Спасибо, главное узнал. По поводу сигнала да, все верно. -85 дБ это сигнал с на внутренней антенне с улицы. Фильтры это хорошо, но дорого. Клиенты как всегда хотят сэкономить Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
