Распайка обрезанного провода IP камеры.

[m_gol]

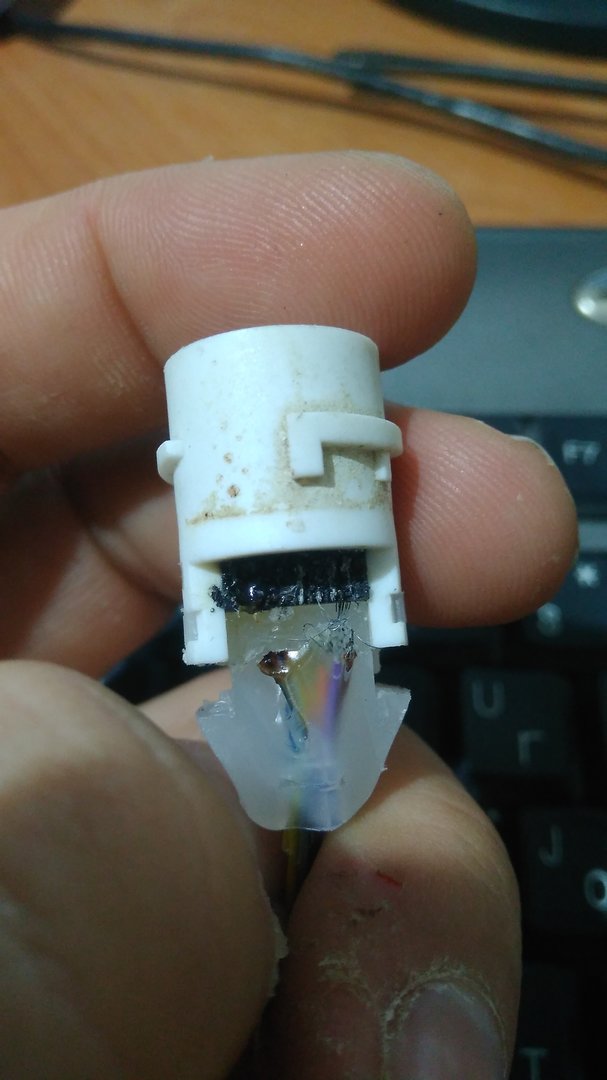

Здравствуйте. Залило водой и закисло все соединение.



Обрезал провод в надежде увидеть стандартно оранжево-белый набор, а не тут-то было :)



Подскажите пожалуйста распиновку.



Камера HFW1220SP



Спасибо.

[Stepan Alekseev]

Возьмите отрезанный конец и прозвоните с коннектором. Так вам вряд ли кто скажет, только те, кто также отрезал .



[m_gol]

та там тоже печалька.

[alibek]

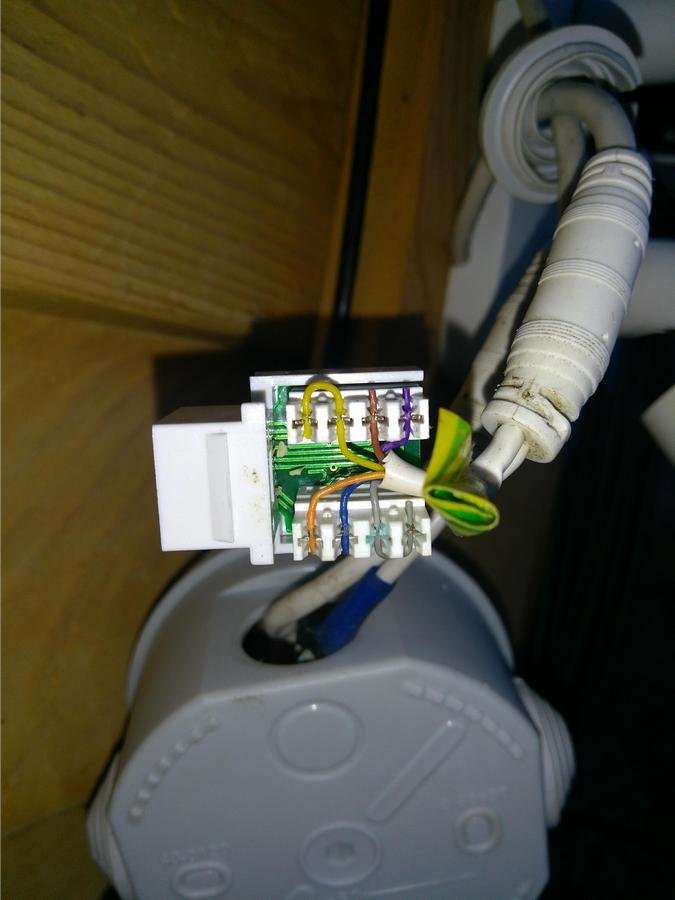

Примерно так.

Раскладку по цветам уже не помню, но желтый/серый это дополнительные пары (синяя/коричневая), а остальные соответственно оранжевая и зеленая пары.

Правда там очень тонкие провода, не уверен, что их получится запаять.

Красный/черный это 12VDC.

[m_gol]

36 minutes ago, alibek said:

Примерно так.

Раскладку по цветам уже не помню, но желтый/серый это дополнительные пары (синяя/коричневая), а остальные соответственно оранжевая и зеленая пары.

Правда там очень тонкие провода, не уверен, что их получится запаять.

Красный/черный это 12VDC.

Спасибо, вариантов гадать какие куда много. не могли бы вы хотя бы одну пару сказать по цветам :)

[m_gol]

Разобрался методом научного тыка. Спасибо.

[alibek]

Нет, раскладки по цветам я не помню. Но вариантов не так уж и много.

А лучше всего найти похожий кейстоун и посмотреть цвета там.

[m_gol]

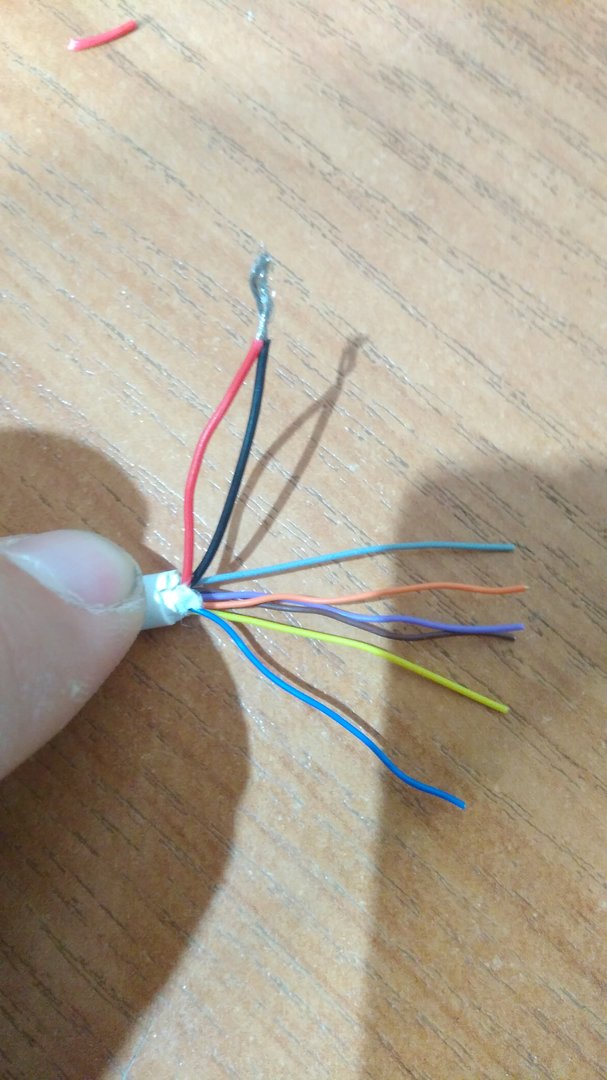

Вдруг кому надо будет:



Коричневая пара --    серый

Синяя пара          --   желтый

Бел-оранж           --   коричн

Оранжевый         --    фиолет

Бел-зален           --    синий

Зеленый              --   Оранж

[ERadikatOR]

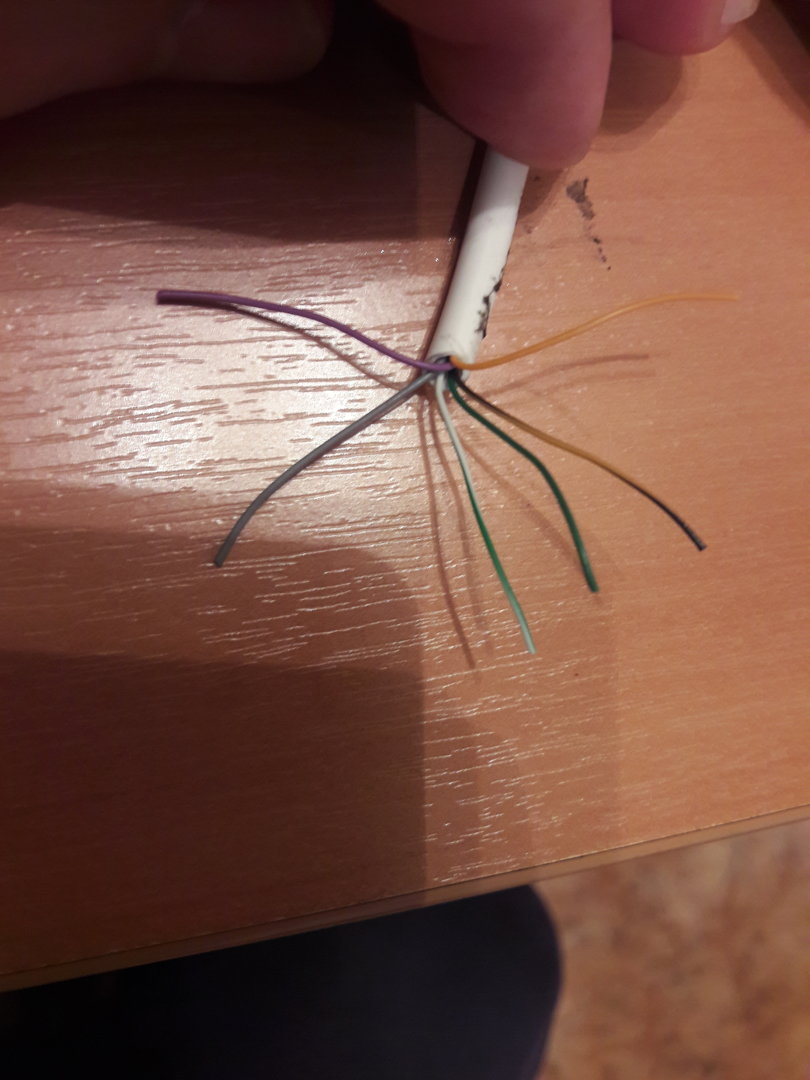

Всем привет!Знающие люди подскажите по распиновки этой видеокамеры keno kn-ce406a2812 . Выгорело в соединители,пришлось отрезать его .Но возник вопрос по соединению этого кабеля с RG-45.



На нём цвета жил не такие как даны в тырнете.

Фиолетовый

Серый

Бело-зелёный

Зелёный

Жёлтый

Чёрно-жёлтый

[alibek]

Спросите у производителя.

Или прозвоните отрезанный хвост.

Скорее всего фиолетовый и серый это питание, а зеленая и желтая пары это зеленая и оранжевая пары.

[AlexHunter86]

Utp - Камера хиквижн

Коричневый - Синий

Бело-коричневый - Сиреневый

Зелёный - Желтый

Бело-синий - Оранжевый

Синий - Красный

Бело-зеленый - Зелёный

Оранжевый - Коричневый

Бело-оранжевый - Черный

Долго была проблема с отваливающейся камерой на улице. Надоело, снял срезал контактор rg45 , разрезал и переписал цвета по контактам. Спаял напрямую и заизолировал. Пока работает, дальше время покажет.





[sdllll]

Подскажите распиновку камера Carcam 4667VP

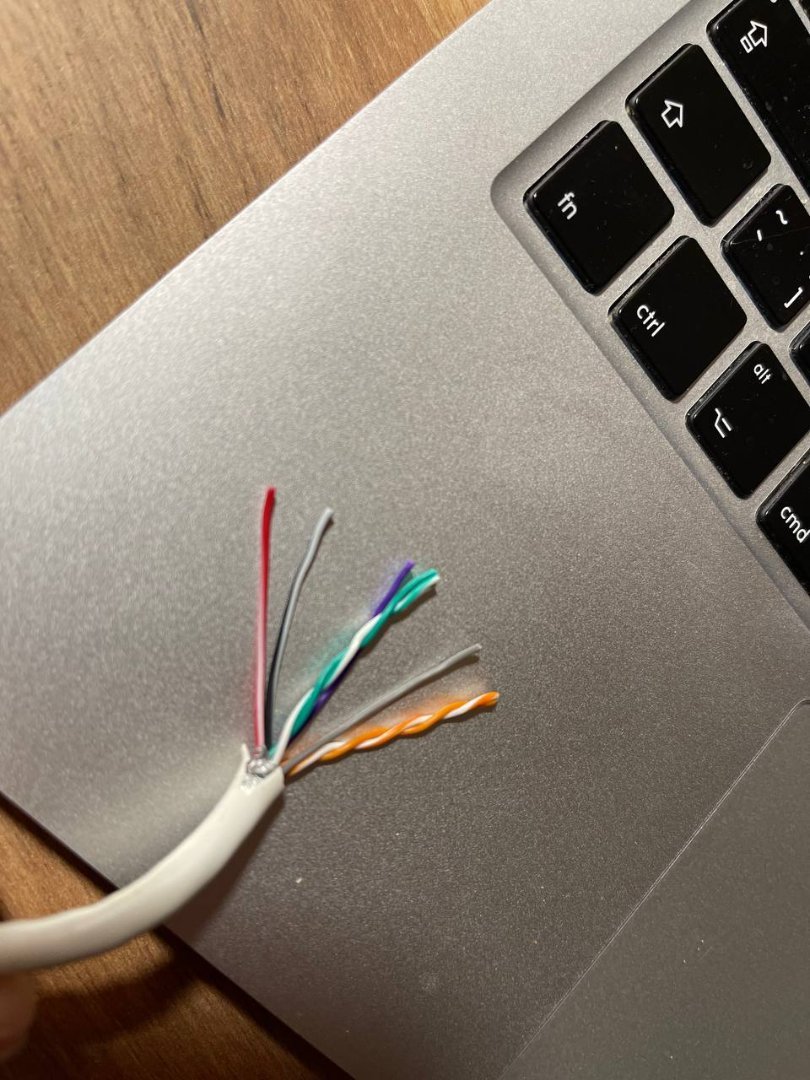

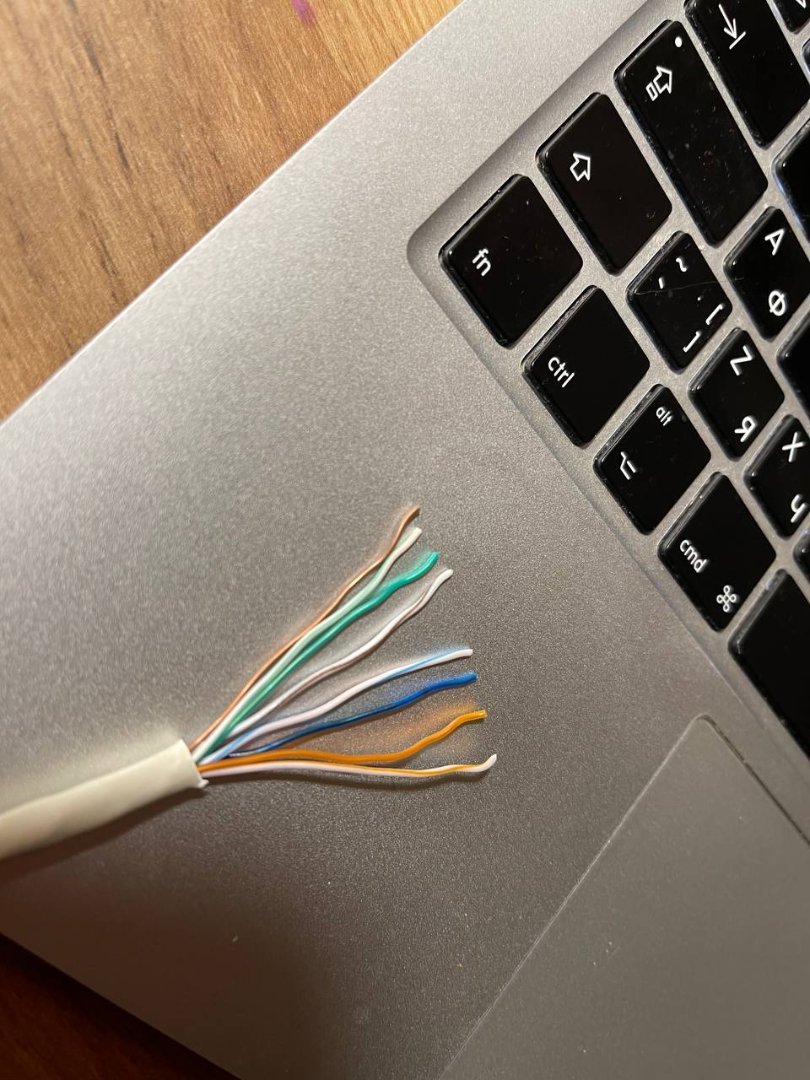

Первое фото соответственно витая, второе фото огрызок от камеры

Edited November 9, 2022 by sdllll
