Мониторинг сигналов DVB-S/S2

Добрый день!

Нужен совет по выбору платформы мониторинга сигналов DVB-S/S2.

Какие платформы уже ставили в работу? Какие платформы есть? Желательно платформа высотой 1U.

Нужно анализировать уровень сигнала, несущую к шуму, ошибки модуляции, запас по сигналу и нужно чтобы было SNMP для привязки к текущей системы мониторинга (Zabbix,Grafana)



Пока нашел следующие варианты:

Kvarta DVB MONITOR S/S2

Test-tree EdgeProbe Advanced DVB-S/S2

BridgeTech VB272

Avateq AVQ1022DVBS RF LAYER MONITORING RECEIVER FOR DVB-S/S2/S2X with DVB-CID detection



Или может есть варианты pci-e/pci card....знаю, что на tbsdtv можно анализировать сигнал к шуму, BER (скорее всего PostBER), уровень сигнала, но минус китайцев, что значение передаваемые картой в попугаях, а не в привычных дб.



Нужно замониторить все показатели сигнала DVB-S/S2 на текущем антенном посту, проанализировать, а после делать изменения либо в юстировке, либо заменой lnb конвертера для максимального запаса по сигналу (когда плохие условия, например сильный ливень). Можно конечно раз в год проверять с прибором показатели и сравнивать с предыдущем значением, но хочу сохранять показатели dvb-s и показаниями погодной метеостанции(скорость ветра, температура, влажность, кол-во осадков) на Zabbix в момент плохого приема (гроза/ливень) и делать дальнейшие выводы....

Share this post


Link to post
Share on other sites

то есть вы реально будете строить по сути строить вторую фидерную структуру чтоб все нужные выходы голов подключить еще и к мониторингу, вместо того чтоб нужные данные взять прям с приёмников?



Share this post


Link to post
Share on other sites

так то  у нас VB-120 но

вот именно то что Вы описали можно сделать гараздо дешевле

http://www.planarchel.ru/Products/Measurement instrument/izmeritelnye-pribory-2/izmeritel-televizionnyi-mnogofunkcionalnyi-it-08/izmeritel-urovnya-televizionnogo-signala-it-082/







Share this post


Link to post
Share on other sites
10 минут назад, LostSoul сказал:

то есть вы реально будете строить по сути строить вторую фидерную структуру чтоб все нужные выходы голов подключить еще и к мониторингу, вместо того чтоб нужные данные взять прям с приёмников?

С приемников данные измеряются в попугаях, нет информации по запасу и текущему сигналу. Там цена мониторинга примерно составляет  170-250 тыс.руб это не такая уж сумма для оператор КТВ.





VB-120, там на уровне ip, на уровне ip при помощи dvblast, ts-stat, ffmpeg можно реализовать....уже много лет на dvblast работает и все проблемы фиксирует.

А вы написали про it-082, т.е. этот прибор в связке с пк на постоянку оставлять в стойке....он может 24/7 работать? вроде,если не ошибаюсь, там в паспорте указаны часы работы не более 4 или 7 часов....

Или уже делали эксперименты и все работает годами?

Share this post


Link to post
Share on other sites

Бридж тех за такие чет я сильно сомневаюсь , мы еще когда бакс был по 30 отдали 400 касарей ;)

Share this post


Link to post
Share on other sites

Nomad тоже не дешев



Мне притаскивали с РТРС две каробочки какие , и там вроде был S2вход , но там софт а не web морда



Надо глянуть что за софт

Share this post


Link to post
Share on other sites

На счет номада не согласен. Веб морда у него есть. НО. В свое время общался с бриджтеками) они позиционировали эту штуку как имиджевый девайс. И так и есть на деле, для серьезных измерений будет как планар ит-12) . Ну я понимаю захотел показать крутость, приехал к вещателю, врубил номад, качество мультикаста посмотрел. Но нефига не на антенный пост его ставить.



За 600тыс рублей его предлагали. Купить хотел один только из-за мультикаста. Бывала быстро нужно было где-то подебажить сеть. Для dvb-s бы не купил.



Софт у microvb. Мелкие коробочки такие по 50шт продаются. Мне они ужасно не понравились. Логика работы от всех бриджтеков отличается, у них даже саппорт был отдельный под них. Я неделю пообщался и плюнул.

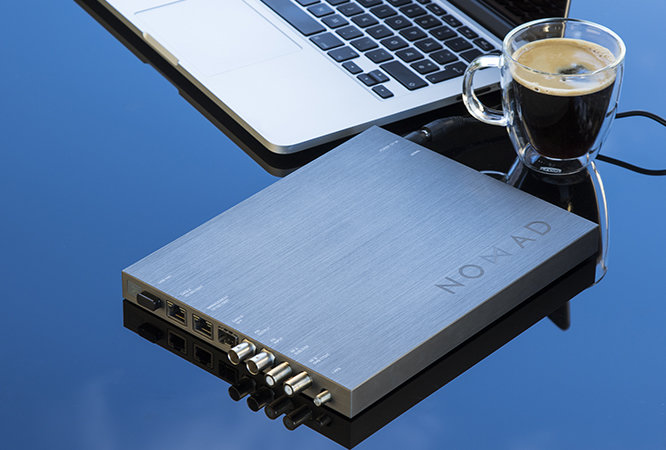

С номад именно как на картинке) Приехал в РТРС, попил кофе с большими дядьками, показал что не так себе а с железками за 600тыс работаешь.

И в общем всё, тех пользы от него мало.



Но в целом скажу что бриджтеки невероятно круты. Пробник vb-330 у меня молотил более 1тыс потоков и более 10Г трафика. Были планы его даже на 100Г ноге запускать.


Edited by Sergey R.

Share this post


Link to post
Share on other sites

посмотрел , РТРС на enensys сидит плотно



да и по бриджтеху , загорелось мне как то докупить второй QAM вход, я как ценик получил так на пятую точку и сел , оно как цена карты :)

в чем фишка я не смог дорубить , впрочем и поставщик тоже смог только рукаме развести ,

я по баянам/тандбергам/скопусам/визям знаю что лицензии штука дорогая , но что бы выходить так круто  - вот первый раз меня так мордой да ап манитор :)

Share this post


Link to post
Share on other sites

ХЗ, снимаю показания с 6х С545 с нескольких шасси обычным заббиксом.

Если антенны не разъюстированы и сигнал не плавает, все стабильно, как часы.



Если именно нутрянку сигнала мерить, то выручает Stream Guru. Пока не подводил.

бриджтех не оправдывает своей цены ни разу

Share this post


Link to post
Share on other sites

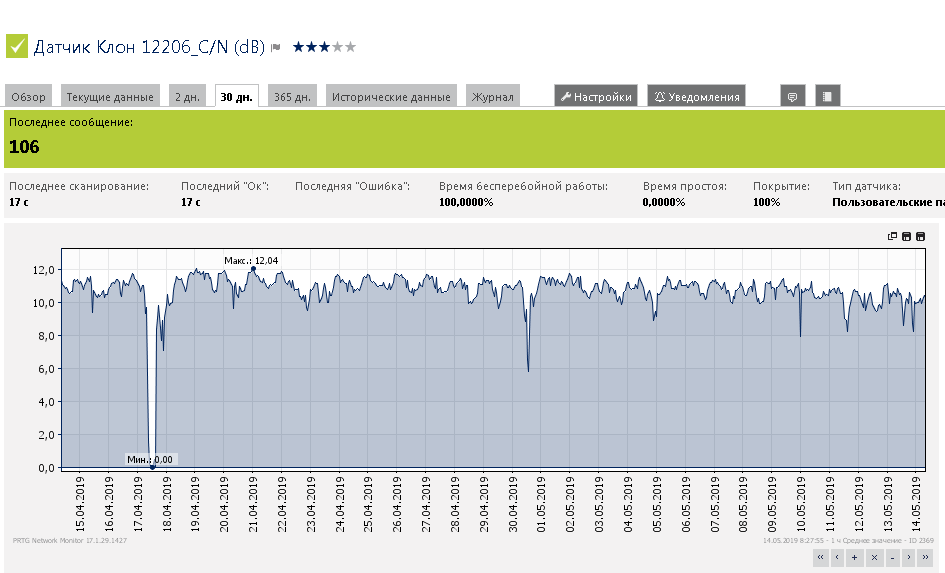

да незззя с что с 515 что с 545 что с 525 взять что либо акромя S/N



а пиписькамерка это имеет весьма натянутое значение

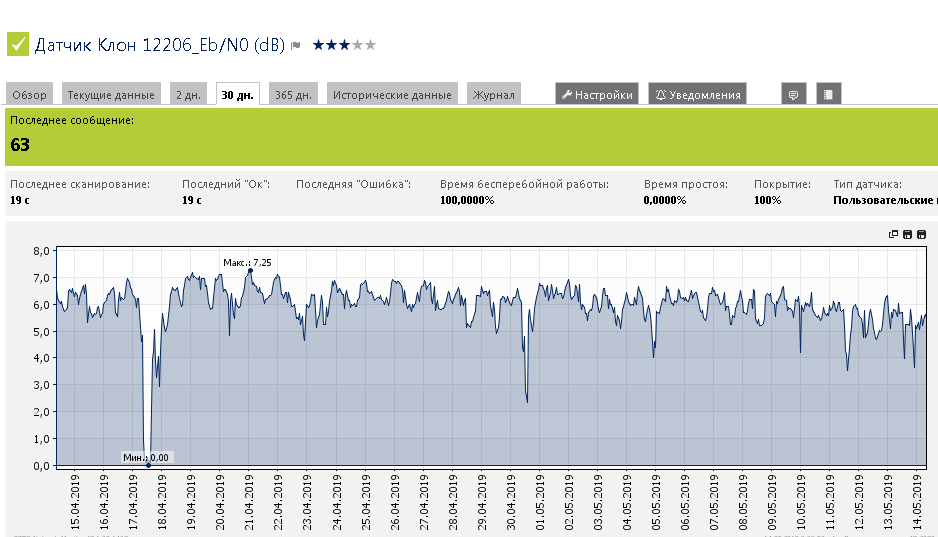

я очередной раз напишу , смотреть бы хотя бы eb/no





Share this post


Link to post
Share on other sites

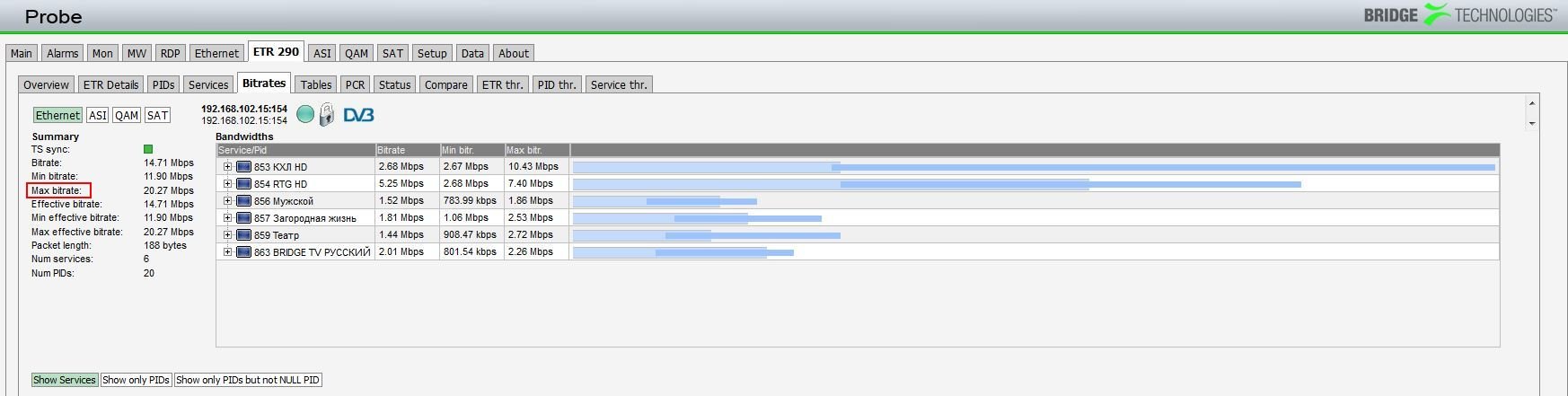

а на счет бриджтеха , у нас намечается боьшая перенастройка на 27 мая , так вот я вчера собрал пачку на одном из mux по asi и поставил ее на "посмотреть" статистику ,

там же вчера же я собрал пачку на одном из EMR и тоже зарядил по IP  на сутки посмотреть битрейт "на зашкалит" за сутки все на том же бриджтехе ,

далее у меня требовалось выяснить до какого потолка работает статистическое ремульиплексирование в пачке старгейта и я опять же на том же бриджтехе зарядил это и сейчас утром увидел,

и все на том же бриджтехе я поставил на сутки собрать статистику с одного из QAm модуляторов что бы "присунуть тудой три канала , и её собрал, и  все на том же бриждтехе



утром у меня уже есть хорошая пачка информации



и это еще не касались ETR101290

Share this post


Link to post
Share on other sites

сейчас собрал мерить по IP Еще одну пачку , к ней придется подселить пару левых соседей в Hd и надо знать точно


Share this post


Link to post
Share on other sites

Мне так же кажется, надо мониторить на своих тюнерах, увязывать это на мониторинг транспорта.

Если пошли ошибки по транспорту при определенных попугаях на входе - этот уровень попугаев и следует считать критическим.

А какие тюнера вы используете?

Можно сделать здесь MAXS8 напихать таких карт в 1-2U сервер под завязку, и на ASTRA мониторить и уровни и транспорт, и по SNMP уже снимать.

Так в отличие от Планара или Bridgetech вы сможете эти данные снимать одновременно по всем тюнерам.





Share this post


Link to post
Share on other sites
