juniper куда теряются VLAN

Reply to this topic

Serg1936

Serg1936
Posted · Report post

Добрый день. Извиняюсь, что вопрос по juniper, не пойму где туплю, может дело совсем не в нем.
Подскажите, в какую сторону смотреть.



Есть сетка, которая работает, все в порядке.
Пришла некая juniper SRX240b. Прошивка уже последняя.

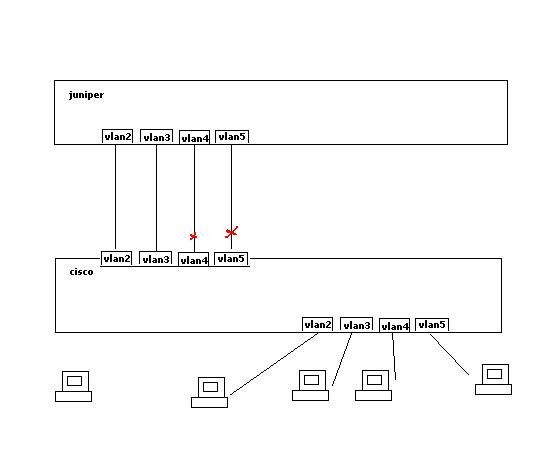

Безуспешно пытаюсь внедрить в нашу сетку по приложенной схеме, которую я упростил для наглядности.

В juniper настроены VLAN - 4 шт.



К каждому VLAN привязан свой адрес с подсетью:
vlan.2   - 192.168.2.1/24
vlan.3   - 192.168.3.1/24
vlan.4   - 192.168.4.1/24
vlan.5   - 192.168.5.1/24



В каждую vlan внесен порт - порядок как на схеме.
Все настройки vlan абсолютно идентичные друг-другу, проверял до буквочки.
Все vlan проходяд транзитом через коммутаторы.
Именно коммутаторы, маршрутизаторов нет.
Если только линуксовый сервер, на котором тоже все vlan, но там все обмены между разными vlan прибил.
Все порты на схеме access.
Но в других местах сети есть и транковые соединения.
В сети есть коммутаторы брендов cisco, orion, extreme.



Итак, подключаю физически. От клиентов пингую (допустим как на схеме снизу), результат:
192.168.2.1 - откликается
192.168.3.1 - нет
192.168.4.1 - откликается
192.168.5.1 - нет



Выдергиваю провод из juniper для vlan.4 Или гашу программно на juniper. Результат:
192.168.2.1 - откликается
192.168.3.1 - нет
192.168.4.1 - (отключен)
192.168.5.1 - откликается



Дополнительно выдергиваю провод из juniper для vlan.5. Результат:
192.168.2.1 - откликается
192.168.3.1 - откликается
192.168.4.1 - (отключен)
192.168.5.1 - (отключен)



Отключать интерфейс, входящий в vlan.2 не пробовал, но предполагаю,
что результат был бы похожий, а именно - только две vlan работают
одновременно...



tcpdump на juniper говорит, что пакеты до него не доходят в случае, если нет отклика.

Ну и еще для информации, если я подключаюсь рабочей станцией напрямую в порт juniper,
т.е. выдергиваю провода в местах с красными крестиками, то все vlan пингуются.



Конфиги сознательно не выкладываю, подскажите, какое железо смотреть, выложу, если надо.
Куда копать...


Share this post

Link to post
Share on other sites

pingz

pingz
Posted · Report post

Конфиг в студию.



Выхлоп:

show interfaces

show arp

show route



На циске есть маки в эти виланах со стороны клиента и джунипера?



Интерфейсы собираете вот так?


set interfaces ge-1/0/1 flexible-vlan-tagging
set interfaces ge-1/0/1 unit 2 vlan-id 2
set interfaces ge-1/0/1 unit 2 family inet filter input nat
set interfaces ge-1/0/1 unit 2 family inet address 192.168.2.1/24



Я бы все собирал в теге.



З.Ы. в каждой шутке есть доля шутки

Share this post

Link to post
Share on other sites

Serg1936

Serg1936
Posted · Report post

Убрал ненужно, лишние порты все равно пустые



// ------------------------------------------------------------------
#  show interfaces

ge-0/0/0 {
    unit 0 {
        family inet {
            address ВНЕШНИЙ_БЕЛЫЙ_IP;
        }
    }
}
gr-0/0/0 {
    unit 0 {
        family inet;
    }
}
ge-0/0/2 {
    unit 0 {
        family ethernet-switching {
            port-mode access;
        }
    }
}
ge-0/0/3 {
    unit 0 {
        family ethernet-switching {
            port-mode access;
        }
    }
}
ge-0/0/4 {
    unit 0 {
        family ethernet-switching {
            port-mode access;
         }
    }
}
ge-0/0/5 {
    unit 0 {
        family ethernet-switching {
            port-mode access;
        }
    }
}
vlan {
    unit 0 {
        family inet;
    }
    unit 2 {
        description MYVLAN2;
        family inet {
            address 192.168.2.1/24;
        }
    }
    unit 3 {
        description MYVLAN3;
        family inet {
            address 192.168.3.1/24;
        }
    }
    unit 4 {
        description MYVLAN4;
        family inet {
            address 192.168.4.1/24;
        }
    }
    unit 5 {
        family inet {
        description MYVLAN5;
            address 192.168.5.1/24;
        }
    }
}

// ------------------------------------------------------------------
> show route

inet.0: 11 destinations, 11 routes (11 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

0.0.0.0/0          *[Static/5] 23:00:55
                    > to ШЛЮЗ_ПРОВАЙДЕРА via ge-0/0/0.0
192.168.3.0/24     *[Direct/0] 23:00:52
                    > via vlan.3
192.168.3.1/32     *[Local/0] 23:01:18  192.168.3.1/32
                      Local via vlan.3
СЕТЬ_ПРОВАЙДЕРА/24     *[Direct/0] 23:00:55
                    > via ge-0/0/0.0
ВНЕШНИЙ_БЕЛЫЙ_IP   *[Local/0] 23:01:06
                      Local via ge-0/0/0.0
192.168.5.0/24     *[Direct/0] 19:52:31
                    > via vlan.5
192.168.5.1/32     *[Local/0] 23:01:18
                      Local via vlan.5
192.168.4.0/24     *[Direct/0] 19:52:32
                    > via vlan.4
192.168.4.1/32     *[Local/0] 23:01:18
                      Local via vlan.4
192.168.2.0/24     *[Direct/0] 23:00:53
                    > via vlan.2
192.168.2.1/32     *[Local/0] 23:01:18
                      Local via vlan.2

// ------------------------------------------------------------------
// juniper
> show arp
MAC Address       Address         Name                      Interface           Flags
00:1f:ca:38:a2:1b АДРЕС_ПРОВА     АДРЕС_ПРОВА               ge-0/0/0.0          none
e4:1f:13:eb:69:8d 192.168.4.254   192.168.4.254             vlan.4              none
e4:1f:13:eb:69:8b 192.168.2.254   192.168.2.254             vlan.2              none
Total entries: 3

// после отключения портов 4 и 5:
> show arp
MAC Address       Address         Name                      Interface           Flags
00:0c:29:38:67:7c 192.168.3.7     192.168.3.7               vlan.3              none
00:1f:ca:38:a2:1b АДРЕС_ПРОВА     АДРЕС_ПРОВА               ge-0/0/0.0          none
e4:1f:13:eb:69:8b 192.168.2.254  192.168.2.254              vlan.2              none
Total entries: 3

На сиске:
#sh arp

Total number of entries: 1

  VLAN    Interface     IP address        HW address          status
--------------------- --------------- ------------------- ---------------
vlan 5                192.168.5.254   e4:1f:13:eb:69:8d   dynamic






Знаю, что я может быть не великий спец. Пока что :)

Если можно, в 2-х словах, что проверять...







Share this post

Link to post
Share on other sites

vvertexx

vvertexx
Posted · Report post

@Serg1936

srx - это не роутер, а zbf.

начинать надо с

> show vlans

потом обязательно посмотреть show sec zones и show sec polic

после этого - смотреть другую сторону (циска?)

Share this post

Link to post
Share on other sites

Serg1936

Serg1936
Posted · Report post
35 минут назад, vvertexx сказал:

@Serg1936

srx - это не роутер, а zbf.

начинать надо с

> show vlans

потом обязательно посмотреть show sec zones и show sec polic

после этого - смотреть другую сторону (циска?)



Да, но по отдельности то все работает, если порты отключать...

Эти vlan в разных зонах. Обмен между их зонами пока полностью запрещен.

Это отдельные зоны, отдельные vlan, у каждого свой порт.

И наружу они откликаются. Но только если не все сразу включены

Share this post

Link to post
Share on other sites

pingz

pingz
Posted · Report post

@Serg1936 я долго это понимал, попробую объяснить.



В JunOS есть модель роутер(можно настроить так же и коммутатор), модель коммутатора(можно настроить роутер) одновременно нельзя одни порты настраивать в режиме роутера, другие в режиме коммутатора(возможно исключения в больших фабриках и RI)



Пример настройки как коммутатор

ge-0/0/4 {
    unit 0 {
        family ethernet-switching {
            port-mode trunk;
            vlan {
                members [ 2000 3000 ];
            }
            native-vlan-id 1000;





Пример настройки как роутер



set interfaces ge-1/0/1 flexible-vlan-tagging
set interfaces ge-1/0/1 unit 2 vlan-id 2
set interfaces ge-1/0/1 unit 2 family inet filter input nat
set interfaces ge-1/0/1 unit 2 family inet address 192.168.2.1/24





SRX Это маршрутизатор и настраивать его нужно как маршрутизатор.





https://www.juniper.net/documentation/en_US/junos/topics/task/configuration/interfaces-configuring-a-logical-interface-for-access-mode.html



На форуме есть закрытый раздел по джуниперу.



Как бы не прискорбно говорить все есть на juniper.net вообще всё. Информации на русском мало коммюнике маленькое.



JunOS единая ос для комков, маршутизаторов (MX, EX, QFX, SRX) у каждого своя философия, но база одна(фильтры, интерфейсы и т.д.)



Сейчас порву тебе шаблон

Это для коммутатора:

sh mac address-table address 0100.0ccc.cccc



show ethernet-switching table | find 00:11:5f:0c:39:45

show ethernet-switching table | match 00:11:5f:0c:39:45





show interfaces | display set



 commit confirmed








Share this post

Link to post
Share on other sites

pingz

pingz
Posted · Report post

@vvertexx Говори понятным языком я тут тупой, но вроде работает

run show system uptime
Current time: 2019-02-27 17:45:38 UTC
Time Source:  LOCAL CLOCK
System booted: 2018-04-10 21:55:24 UTC (46w0d 19:50 ago)
Protocols started: 2018-04-10 21:58:27 UTC (46w0d 19:47 ago)
Last configured: 2019-02-11 15:40:43 UTC (2w2d 02:04 ago) by admin
 5:45PM  up 322 days, 19:50, 1 user, load averages: 0.36, 0.29, 0.21



 и вообще без кусков конфига, смысл тут писать?

Share this post

Link to post
Share on other sites

vvertexx

vvertexx
Posted · Report post

@pingz

ничего не понимаю.... Какие куски конфига? Во-первых, есть два варианта для конфигурирования SRX: transparent-bridge и switching mode. По-умолчанию на большинстве прошивок - второй вариант (исключение - 3xx и 1500 на некоторых прошивках). Про коммутаторы и set interfaces ge-1/0/1 flexible-vlan-tagging - это ELS, в частности, при переходе пришлось немного переписывать конфиг. Отличия там собраны в табличку

В проде не один srx, есть в связке с цисками/hp-3com'ами/dlink'ами, проблем нигде не было


Скрытый текст



srx210> show version and haiku
Hostname:
Model: srx210he2
JUNOS Software Release [12.3X48-D75.4]

        Juniper babies
        The next generation starts
        Gotta get more sleep





@Serg1936

Без конфигов - это гадание на кофейной гуще.

>show vlans

>show interface terse

даст всю необходимую информацию, если не надо траблшутить что-то странное.

Share this post

Link to post
Share on other sites

pingz

pingz
Posted · Report post

@vvertexx  у меня на ЕХ и МХ нельзя одновременно прописывать



ge-0/0/5 {
    unit 0 {
        family ethernet-switching {
            port-mode access;



и



ge-0/0/0 {
    unit 0 {
        family inet {
            address ВНЕШНИЙ_БЕЛЫЙ_IP;



Чем это SRX от них отличается?



Либо все интерфейсы в family inet либо в  family ethernet-switching.

Share this post

Link to post
Share on other sites

Serg1936

Serg1936
Posted · Report post
22 минуты назад, vvertexx сказал:

@pingz

Без конфигов - это гадание на кофейной гуще.

>show vlans

>show interface terse

даст всю необходимую информацию, если не надо траблшутить что-то странное.

> show vlans
Name           Tag     Interfaces
MYVLAN13       13
                       ge-0/0/10.0*, ge-0/0/11.0
MYVLAN1        2
                       ge-0/0/2.0*, ge-0/0/12.0*, ge-0/0/13.0*, ge-0/0/14.0
MYVLAN5        5
                       ge-0/0/5.0*
MYVLAN3        3
                       ge-0/0/3.0*
MYVLAN4        4
                       ge-0/0/4.0*
default        1
                       ge-0/0/1.0, ge-0/0/6.0, ge-0/0/7.0, ge-0/0/8.0, ge-0/0/9.0, ge-0/0/15.0



На ge-0/0/10.0, ge-0/0/12.0, ge-0/0/13.0  - конечные устройства, н-р бесперебойник



//------------------------------------------
> show interfaces terse
Interface               Admin Link Proto    Local                 Remote
ge-0/0/0                up    up
ge-0/0/0.0              up    up   inet     МОЙ_БЕЛЫЙ_ВНЕШНИЙ_IP/24
gr-0/0/0                up    up
ip-0/0/0                up    up
lsq-0/0/0               up    up
lt-0/0/0                up    up
mt-0/0/0                up    up
sp-0/0/0                up    up
sp-0/0/0.0              up    up   inet
                                   inet6
sp-0/0/0.16383          up    up   inet     10.0.0.1            --> 10.0.0.16
                                            10.0.0.6            --> 0/0
                                            128.0.0.1           --> 128.0.1.16
                                            128.0.0.6           --> 0/0
ge-0/0/1                up    down
ge-0/0/1.0              up    down eth-switch
ge-0/0/2                up    up
ge-0/0/2.0              up    up   eth-switch
ge-0/0/3                up    up
ge-0/0/3.0              up    up   eth-switch
ge-0/0/4                up    up
ge-0/0/4.0              up    up   eth-switch
ge-0/0/5                up    down
ge-0/0/5.0              up    down eth-switch
ge-0/0/6                up    down
ge-0/0/6.0              up    down eth-switch
ge-0/0/7                up    down
ge-0/0/7.0              up    down eth-switch
ge-0/0/8                up    down
ge-0/0/8.0              up    down eth-switch
ge-0/0/9                up    down
ge-0/0/9.0              up    down eth-switch
ge-0/0/10               up    down
ge-0/0/10.0             up    down eth-switch
ge-0/0/11               up    down
ge-0/0/11.0             up    down eth-switch
ge-0/0/12               up    up
ge-0/0/12.0             up    up   eth-switch
ge-0/0/13               up    up
ge-0/0/13.0             up    up   eth-switch
ge-0/0/14               up    down
ge-0/0/14.0             up    down eth-switch
ge-0/0/15               up    up
ge-0/0/15.0             up    up   eth-switch
fxp2                    up    up
fxp2.0                  up    up   tnp      0x1
gre                     up    up
ipip                    up    up
irb                     up    up
lo0                     up    up
lo0.0                   up    up   inet
lo0.16384               up    up   inet     127.0.0.1           --> 0/0
lo0.16385               up    up   inet     10.0.0.1            --> 0/0
                                            10.0.0.16           --> 0/0
                                            128.0.0.1           --> 0/0
                                            128.0.0.4           --> 0/0
                                            128.0.1.16          --> 0/0
lo0.32768               up    up
lsi                     up    up
mtun                    up    up
pimd                    up    up
pime                    up    up
pp0                     up    up
ppd0                    up    up
ppe0                    up    up
st0                     up    up
st0.1                   up    down inet
tap                     up    up
vlan                    up    up
vlan.0                  up    down inet
vlan.2                  up    up   inet     192.168.2.1/24
vlan.3                  up    up   inet     192.168.3.1/24
vlan.4                  up    up   inet     192.168.4.1/22
vlan.5                  up    up   inet     192.168.5.1/24
vlan.13                 up    down inet     192.168.13.1/24




Ipsec поднял также. Но для отладки прибил его с другой сторны

Share this post

Link to post
Share on other sites

pingz

pingz
Posted · Report post

@Serg1936  хоть ты головой бейся у тебя не будут на одной коробки одни порты работать в свичинге, а другие в роутинге. Либо то либо другое.



Если нужен L2 на роутере, то настраивай бриджи.

Share this post

Link to post
Share on other sites

vvertexx

vvertexx
Posted · Report post

@pingz

с прода:

fe-0/0/5 {
    unit 0 {
        family ethernet-switching {
            vlan {
                members local_xxx;
            }
        }
    }
}
fe-0/0/6 {
    unit 0 {
        description beeline;
        family inet {
            address white-ip/29;
        }
    }
}



Share this post

Link to post
Share on other sites

pingz

pingz
Posted · Report post

@Serg1936



Конфиг покажи sh vlan



Выше вертех написал кусок конфига у тебя нет на интерфейсе указание имени или номера влана после мемберс



Так же в set vlan пишится номер влана и помещается l3 интерфейс



З.ы. пишу с телефона

Share this post

Link to post
Share on other sites

vvertexx

vvertexx
Posted · Report post

@pingz

6 минут назад, pingz сказал:

Выше вертех написал кусок конфига у тебя нет на интерфейсе указание имени или номера влана после мемберс

потому что если только один интерфейс в этом vlane - проще прописать в иерархии interface. В случае ex'а на 48 портов - у меня прописаны range и vlan в set vlan

# show interfaces interface-range interface_local_x
member-range ge-0/0/12 to ge-0/0/23;

# show vlans
local_x {
    vlan-id 4;
    interface {
        all_ge_uplink;
        interface_local_x;
    }
    l3-interface vlan.0;
}

это вопрос удобства, можно и так, и так

Share this post

Link to post
Share on other sites

Serg1936

Serg1936
Posted (edited) · Report post
22 минуты назад, pingz сказал:

@Serg1936



Конфиг покажи sh vlan



Выше вертех написал кусок конфига у тебя нет на интерфейсе указание имени или номера влана после мемберс



Так же в set vlan пишится номер влана и помещается l3 интерфейс



З.ы. пишу с телефона

# sh vlan



# show vlans
MYVLAN13 {
    vlan-id 13;
    interface {
        ge-0/0/10.0;
        ge-0/0/11.0;
    }
    l3-interface vlan.13;
}
MYVLAN2 {
    vlan-id 2;
    interface {
        ge-0/0/12.0;
        ge-0/0/13.0;
        ge-0/0/2.0;
        ge-0/0/14.0;
    }
    l3-interface vlan.2;
}
MYVLAN5 {
    vlan-id 5;
    interface {
        ge-0/0/5.0;
    }
    l3-interface vlan.5;
}
MYVLAN3 {
    vlan-id 3;
    interface {
        ge-0/0/3.0;
    }
    l3-interface vlan.3;
}
MYVLAN4 {
    vlan-id 4;
    l3-interface vlan.4;
}




Edited by Serg1936

Share this post

Link to post
Share on other sites

Serg1936

Serg1936
Posted · Report post
32 минуты назад, pingz сказал:





Выше вертех написал кусок конфига у тебя нет на интерфейсе указание имени или номера влана после мемберс







Я уже прописывал порты в мемберс, только в последней конфе убрал для эесперимента.

А так и это было:



set interfaces ge-0/0/2 unit 0 family ethernet-switching port-mode access
set interfaces ge-0/0/2 unit 0 family ethernet-switching vlan members MYVLAN2
set interfaces ge-0/0/3 unit 0 family ethernet-switching port-mode access
set interfaces ge-0/0/3 unit 0 family ethernet-switching vlan members MYVLAN3
set interfaces ge-0/0/4 unit 0 family ethernet-switching port-mode access
set interfaces ge-0/0/4 unit 0 family ethernet-switching vlan members MYVLAN4
set interfaces ge-0/0/5 unit 0 family ethernet-switching port-mode access
set interfaces ge-0/0/5 unit 0 family ethernet-switching vlan members MYVLAN5



Share this post

Link to post
Share on other sites

pingz

pingz
Posted · Report post

@Serg1936 sh  ethernet-switching table дай выхлоп



@Serg1936 sh  ethernet-switching table дай выхлоп

Смотри маки на интерфейсах на джуне и циске

Share this post

Link to post
Share on other sites

Serg1936

Serg1936
Posted · Report post
8 минут назад, pingz сказал:

@Serg1936 sh  ethernet-switching table дай выхлоп

Сейчас все включены, работает только выход к прову и vlan.2, vlan4



> show ethernet-switching table
Ethernet-switching table: 95 entries, 86 learned, 0 persistent entries
  VLAN              MAC address       Type         Age Interfaces
  MYVLAN13          b0:a8:6e:be:f2:10 Static         - Router
  MYVLAN2           *                 Flood          - All-members
  MYVLAN2           00:0b:ca:55:96:1c Learn          0 ge-0/0/2.0
  MYVLAN2           00:0c:29:38:67:72 Learn          0 ge-0/0/2.0
  MYVLAN2           00:0c:29:6e:fc:85 Learn          0 ge-0/0/2.0
  MYVLAN2           00:0c:29:bb:0a:c1 Learn          0 ge-0/0/2.0
  MYVLAN2           00:17:c8:78:3e:b4 Learn          0 ge-0/0/2.0
  MYVLAN2           00:19:17:80:28:08 Learn          0 ge-0/0/2.0
  MYVLAN2           00:1e:67:a4:cd:3f Learn          0 ge-0/0/2.0
  MYVLAN2           00:c0:b7:96:fc:ca Learn          0 ge-0/0/12.0
  MYVLAN2           30:9c:23:ad:30:fe Learn          0 ge-0/0/2.0
  MYVLAN2           44:8a:5b:22:d3:44 Learn          0 ge-0/0/2.0
  MYVLAN2           44:8a:5b:58:08:ad Learn          0 ge-0/0/2.0
  MYVLAN2           4c:cc:6a:91:b0:35 Learn          0 ge-0/0/2.0
  MYVLAN2           4c:cc:6a:ae:61:92 Learn          0 ge-0/0/2.0
  MYVLAN2           4c:cc:6a:b6:1c:76 Learn          0 ge-0/0/2.0
  MYVLAN2           50:46:5d:07:bb:d9 Learn          0 ge-0/0/2.0
  MYVLAN2           50:46:5d:07:be:a4 Learn          0 ge-0/0/2.0
  MYVLAN2           50:46:5d:07:be:ad Learn          0 ge-0/0/2.0
  MYVLAN2           50:46:5d:07:be:c4 Learn          0 ge-0/0/2.0
  MYVLAN2           50:46:5d:07:be:c8 Learn          0 ge-0/0/2.0
  MYVLAN2           64:d1:54:65:8a:68 Learn          0 ge-0/0/13.0
  MYVLAN2           a0:b3:cc:9c:4d:9e Learn          0 ge-0/0/2.0
  MYVLAN2           a0:b3:cc:9c:4d:b5 Learn          0 ge-0/0/2.0
  MYVLAN2           a0:b3:cc:9f:2a:4f Learn          0 ge-0/0/2.0
  MYVLAN2           ac:22:0b:06:fb:de Learn          0 ge-0/0/2.0
  MYVLAN2           b0:a8:6e:be:f2:10 Static         - Router
  MYVLAN2           d8:97:ba:45:08:47 Learn          0 ge-0/0/2.0
  MYVLAN2           d8:cb:8a:ec:b8:59 Learn          0 ge-0/0/2.0
  MYVLAN2           e4:1f:13:eb:69:8b Learn          0 ge-0/0/2.0
  MYVLAN2           ec:8e:b5:bc:1d:89 Learn          0 ge-0/0/2.0
  MYVLAN2           f4:f2:6d:03:cd:00 Learn          0 ge-0/0/2.0
  MYVLAN5           *                 Flood          - All-members
  MYVLAN5           b0:a8:6e:be:f2:10 Static         - Router
  MYVLAN3           *                 Flood          - All-members
  MYVLAN3           b0:a8:6e:be:f2:10 Static         - Router
  MYVLAN3           f4:7f:35:b1:6d:a7 Learn          0 ge-0/0/3.0
  MYVLAN4           *                 Flood          - All-members
  MYVLAN4           00:04:96:8f:c2:8b Learn          0 ge-0/0/4.0
  MYVLAN4           00:0c:29:38:67:90 Learn          0 ge-0/0/4.0
  MYVLAN4           00:0c:29:c0:ef:51 Learn          0 ge-0/0/4.0
  MYVLAN4           0c:70:4a:e9:e2:3e Learn          0 ge-0/0/4.0
  MYVLAN4           0c:77:1a:0a:dd:2a Learn          0 ge-0/0/4.0
  MYVLAN4           10:44:00:b2:ec:b6 Learn          0 ge-0/0/4.0
  MYVLAN4           18:81:0e:21:a4:05 Learn          0 ge-0/0/4.0
  MYVLAN4           18:d2:76:94:eb:27 Learn          0 ge-0/0/4.0
  MYVLAN4           24:2e:02:7f:75:19 Learn          0 ge-0/0/4.0
  MYVLAN4           34:12:98:35:5f:90 Learn          0 ge-0/0/4.0
  MYVLAN4           34:2d:0d:8e:54:f2 Learn          0 ge-0/0/4.0
  MYVLAN4           40:9c:28:bf:f7:a4 Learn          0 ge-0/0/4.0
  MYVLAN4           44:78:3e:1f:f6:f2 Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:6d:9b Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:6d:9c Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:6d:9d Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:6d:9e Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:6d:9f Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:6d:a0 Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:6d:a1 Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:6d:a3 Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:6d:ea Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:6e:43 Learn          0 ge-0/0/4.0
  MYVLAN4           50:67:f0:38:71:4d Learn          0 ge-0/0/4.0
  MYVLAN4           7c:2e:dd:ad:2b:69 Learn          0 ge-0/0/4.0
  MYVLAN4           80:2a:a8:68:bb:25 Learn          0 ge-0/0/4.0
  MYVLAN4           80:2a:a8:68:bb:e5 Learn          0 ge-0/0/4.0
  MYVLAN4           80:35:c1:62:bb:91 Learn          0 ge-0/0/4.0
  MYVLAN4           80:82:23:28:89:db Learn          0 ge-0/0/4.0
  MYVLAN4           80:e6:50:a7:0e:5d Learn          0 ge-0/0/4.0
  MYVLAN4           90:fd:61:2d:e8:b3 Learn          0 ge-0/0/4.0
  MYVLAN4           94:44:44:33:26:24 Learn          0 ge-0/0/4.0
  MYVLAN4           98:9e:63:cc:76:45 Learn          0 ge-0/0/4.0
  MYVLAN4           a8:f9:4b:1f:fc:e0 Learn          0 ge-0/0/4.0
  MYVLAN4           a8:f9:4b:b0:00:40 Learn          0 ge-0/0/4.0
  MYVLAN4           b0:a8:6e:be:f2:10 Static         - Router
  MYVLAN4           b0:c5:59:8c:77:b3 Learn          0 ge-0/0/4.0
  MYVLAN4           b0:e1:7e:28:ff:8d Learn          0 ge-0/0/4.0
  MYVLAN4           c0:62:6b:04:94:02 Learn          0 ge-0/0/4.0
  MYVLAN4           c0:f4:e6:67:a6:00 Learn          0 ge-0/0/4.0
  MYVLAN4           c0:f4:e6:77:6b:65 Learn          0 ge-0/0/4.0
  MYVLAN4           c4:6e:1f:11:77:c3 Learn          0 ge-0/0/4.0
  MYVLAN4           d0:ff:98:af:59:b9 Learn          0 ge-0/0/4.0
  MYVLAN4           d4:a3:3d:dc:86:f0 Learn          0 ge-0/0/4.0
  MYVLAN4           d8:8f:76:27:28:03 Learn          0 ge-0/0/4.0
  MYVLAN4           d8:c7:71:46:35:e4 Learn          0 ge-0/0/4.0
  MYVLAN4           dc:44:b6:df:e9:ed Learn          0 ge-0/0/4.0
  MYVLAN4           dc:9f:db:2a:b4:39 Learn          0 ge-0/0/4.0
  MYVLAN4           e0:dd:c0:e5:f8:6d Learn          0 ge-0/0/4.0
  MYVLAN4           e4:1f:13:eb:69:8d Learn          0 ge-0/0/4.0
  MYVLAN4           f0:98:9d:88:b1:e9 Learn          0 ge-0/0/4.0
  MYVLAN4           f0:9f:c2:90:d9:ed Learn          0 ge-0/0/4.0
  MYVLAN4           f4:7f:35:b2:d9:5c Learn          0 ge-0/0/4.0
  MYVLAN4           fc:ec:da:3d:76:f0 Learn          0 ge-0/0/4.0
  MYVLAN4           fc:ec:da:3d:78:8d Learn          0 ge-0/0/4.0
  MYVLAN4           fc:ec:da:3d:79:b8 Learn          0 ge-0/0/4.0
  MYVLAN4           fc:ec:da:3d:7b:90 Learn          0 ge-0/0/4.0

Share this post

Link to post
Share on other sites

Serg1936

Serg1936
Posted (edited) · Report post

Перевел все порты в switching (кроме gr-0/0/0, lo0).

Ipsec пока удалил вместе  с st0.0



Результат тот же.

snat в инет работает. Функционируют только 2 VLAN





-------------------------------------------------------------------

Не знаю, что за глюк или правила форума нарушил, но нет кнопки "Ответить" или по ночам нельзя флудить.



Поэтому отвечаю pingz в  виде изменения предыдущего сообщения.

Да, помесил опять  все 4 VLAN на теги. Снова заработало 2 VLAN из 4-х.

Может быть и петля, но я ввроде был внимателен. Скорее всего по нативным сетям, если это не глупость, а то варюсь в собственном соку,

где-то плаваю в знаниях.



Со стороны cisco какие-то mac от juniper только в дефолтовой VLAN1. Даже в тех VLAN, которые работают.

Подсознательно вижу проблему, но пока не могу сообразитьЮ как решить, не занимался таким.

Почитаю, мож мануалы, если есть короткие подсказки, прошу по-возможности



Edited by Serg1936

Share this post

Link to post
Share on other sites

pingz

pingz
Posted · Report post

@Serg1936 а чем вас не устраивает тегом на циску отдать? Со стороны цыски есть маки во вланах в которых не работает?





Vlan 5 весит на ge-0/0/5 он в выключен физически судя по выхлопу

Share this post

Link to post
Share on other sites

pingz

pingz
Posted · Report post

@Serg1936  Для новичков есть ограничение по количеству сообщений в сутки.





На EX(свичинг) у меня настроено вот так:


set interfaces ge-0/0/17 unit 0 family ethernet-switching port-mode trunk
set interfaces ge-0/0/17 unit 0 family ethernet-switching native-vlan-id 49

set interfaces vlan unit 49 family inet address 192.168.49.8/24

set vlans vlan49 vlan-id 49
set vlans vlan49 l3-interface vlan.49



Я так отдаю антегом



Если мне нужно отдать тегом я прописывают так:


set interfaces ge-0/0/3 unit 0 family ethernet-switching port-mode trunk
set interfaces ge-0/0/3 unit 0 family ethernet-switching vlan members 49





З.Ы. нарисуй полноценную схему, да долго, но по другому не как

Покажи как настроена циска. Я понять не могу зачем тебе антегом отдавать на циску?

Если коробка не в продакшене то ресет и заново настраивай.



ИМХО маршутизатор я бы настраивал как маршутизатор:



set interfaces xe-0/0/0 flexible-vlan-tagging
set interfaces xe-0/0/0 unit 999
set interfaces xe-0/0/0 unit 999 vlan-id 999
set interfaces xe-0/0/0 unit 999 family inet address 192.168.1.60/24



Чтобы писать конфиг командами после sh (что-то там) добавляешь "| display set"



Так же стоит проверить физику(пачкорды, модуля и т.д.)






Share this post

Link to post
Share on other sites

Serg1936

Serg1936
Posted · Report post



По крайней мере убедился, что решение не просто и не зря время трачу.

А то может одну строчку поправить, а я столько вожусь.

Спасибо, я паузу возьму.

Share this post

Link to post
Share on other sites

Serg1936

Serg1936
Posted · Report post


Передаю результаты экспериментов. Проведены именно на таком количестве оборудования. Точки поставил в уверенности, что дальнейшее подключение другого железа показало бы тоже самое.
Все настройки по VLAN проверил, ошибок нет, несознательной петли нет.

Почему-то уверен, juniper тут не причем.

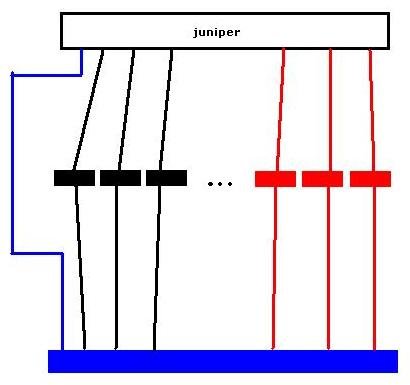

Итак, исходные данные.
1. Все кроме juniper - коммутаторы.
2. Все соединения, исходящие и из нижнего коммутатора - разные VLAN.
3. В данной схеме все соединения, кроме красных работают.
4. Если я отключаю синее соединение начинает работать одно из красных.
При этом, если я отключаю это работающее красное, начинает работать другое красное. Т.е. с физикой все в порядке.



И самое интересное.
5. Синий прямоугольник и красные прямоугольники - это Cisco SG300-28P.
6. Черные прямоугольники - это Orion, Extreme, Cisco - но не SG300-28P!



Делаю вывод, что возможно в Cisco SG300-28P можно что-то поправить, чтобы заработало все. Больше не хочу отвлекать, конфиги не буду слать, но если у кого-то есть четкая мысль, что попробовать, прошу направить.



Если нет - забью на это и подстроюсь по эту данность.






Share this post

Link to post
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

×
Followers 0
Go to topic listing Активное оборудование Ethernet, IP, MPLS, SDN/NFV...
