Trunk между SwOS 2.8 и OpenWRT 18.06.1

[Alyce]

 Добрый день.

На OpenWRT (Netgear R7800) настроил транк с Vlan1 и Vlan2 (tagged). А на другой стороне RB260GS и никак не получается - не виды устройства на портах.
Вот скриншоты настройки свича:

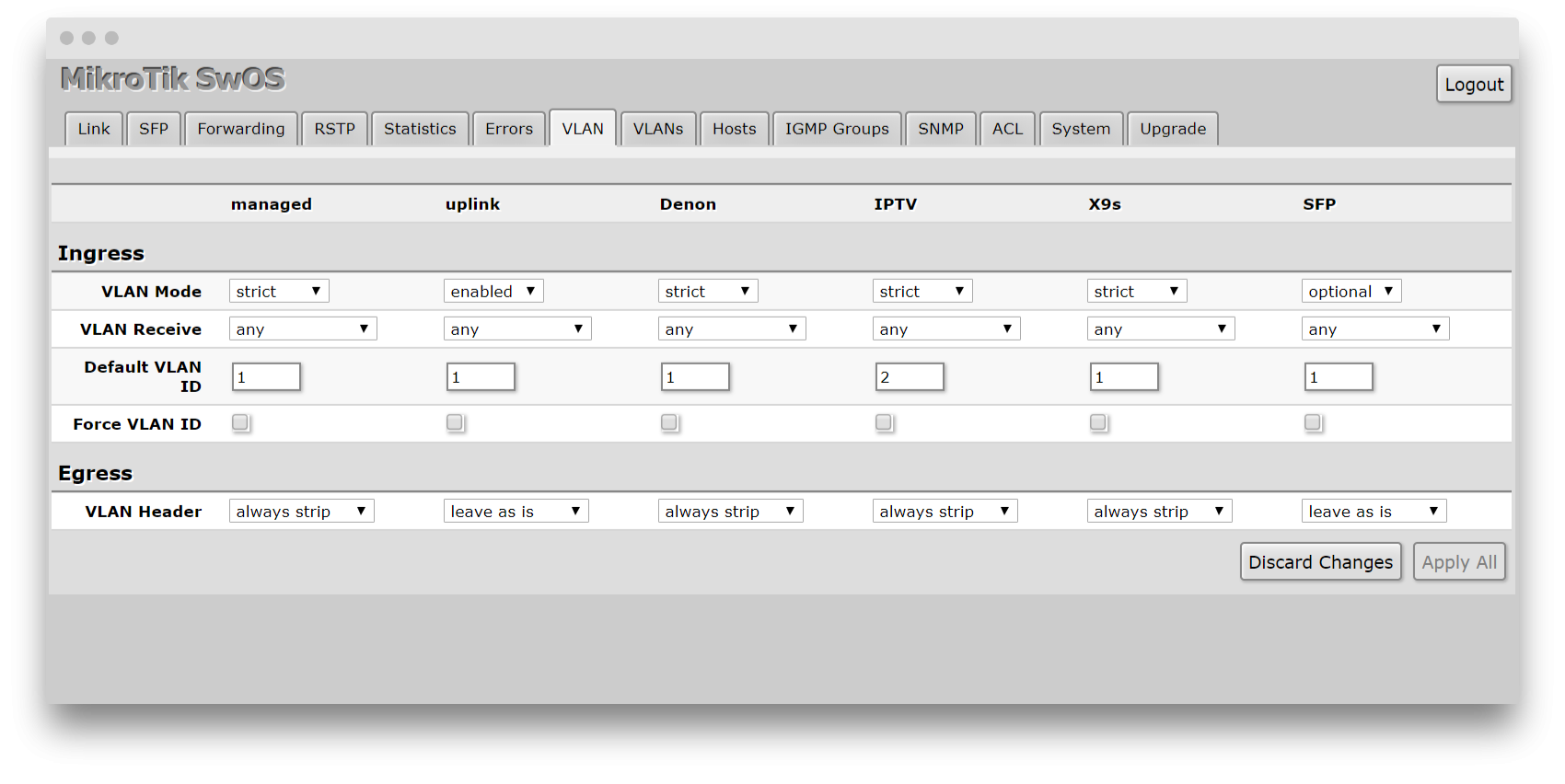

VLAN page:

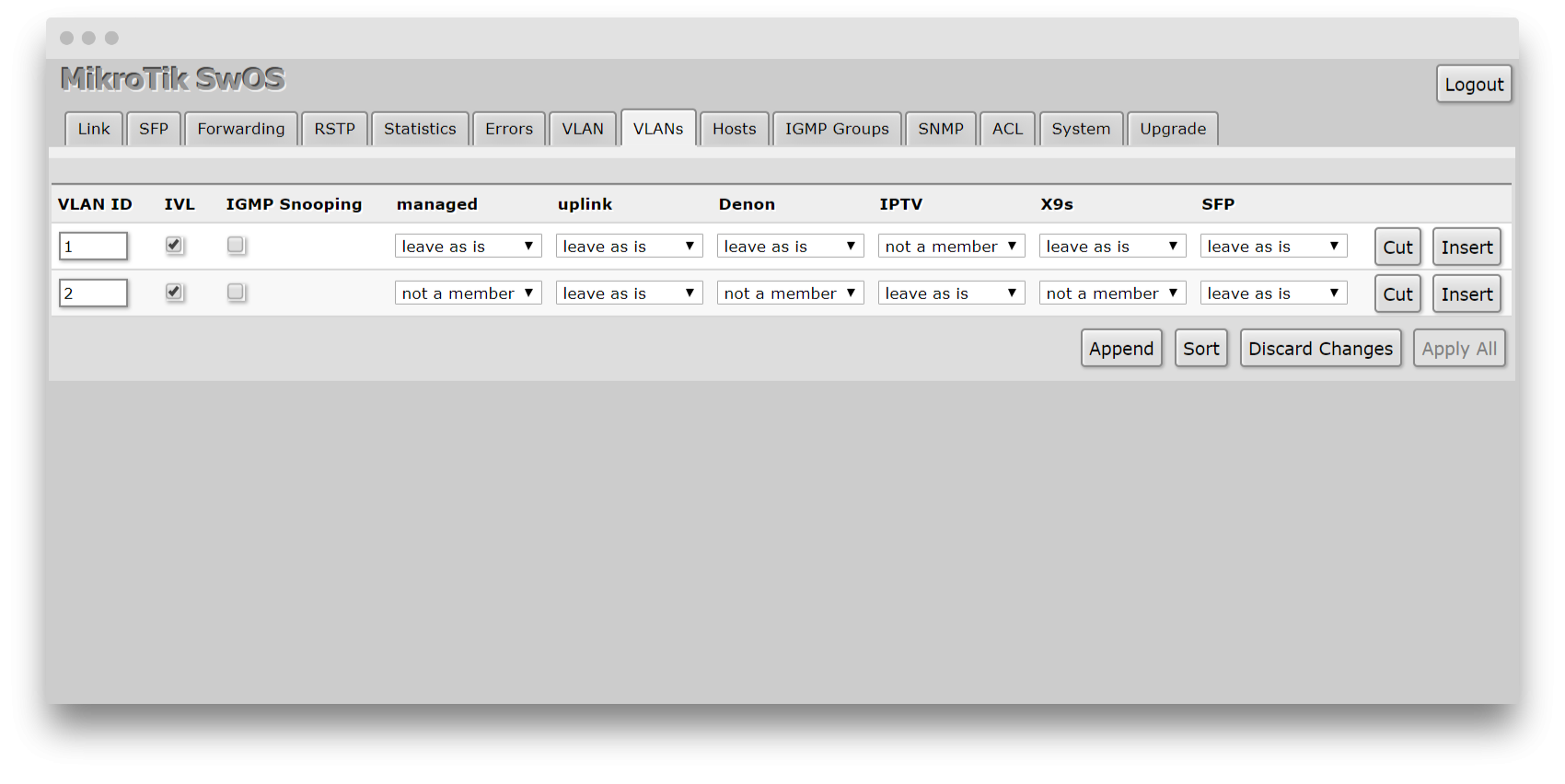

VLANS page:



Поможете настроить?

Edited December 11, 2018 by Alyce

[jffulcrum]

на свитче на транковом порту в сторону роутера на закладке VLAN Egress режим для порта должен быть "add if missing". Потому как исходящие пакеты с access портов в сторону роутера на него придут нетегированными - ему их надо протегировать.

[Alyce]

Спасибо.

Так вроде заработал trunk, но не совсем.

Еще раз покажу текущие скрины:

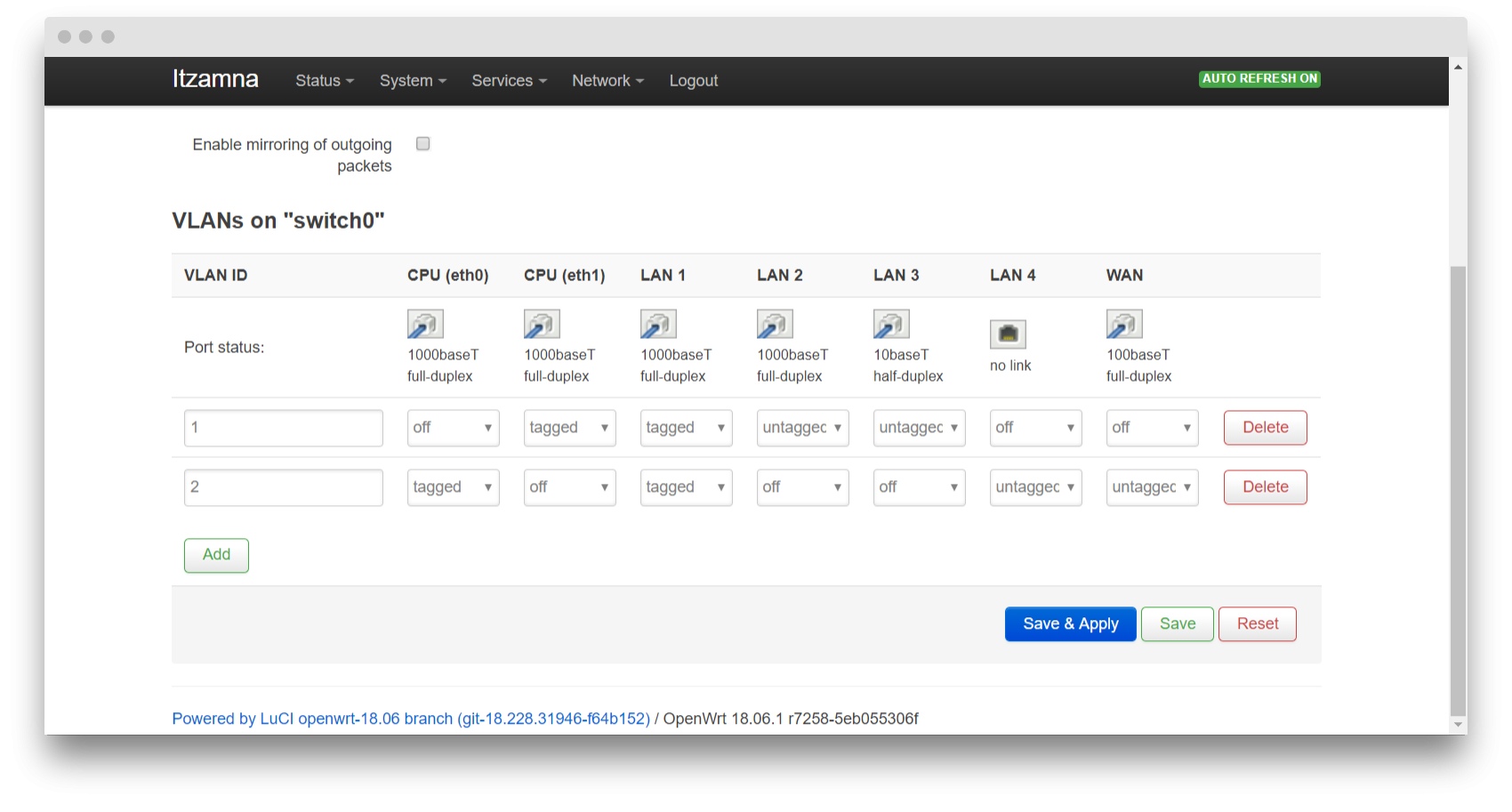

На OpenWRT

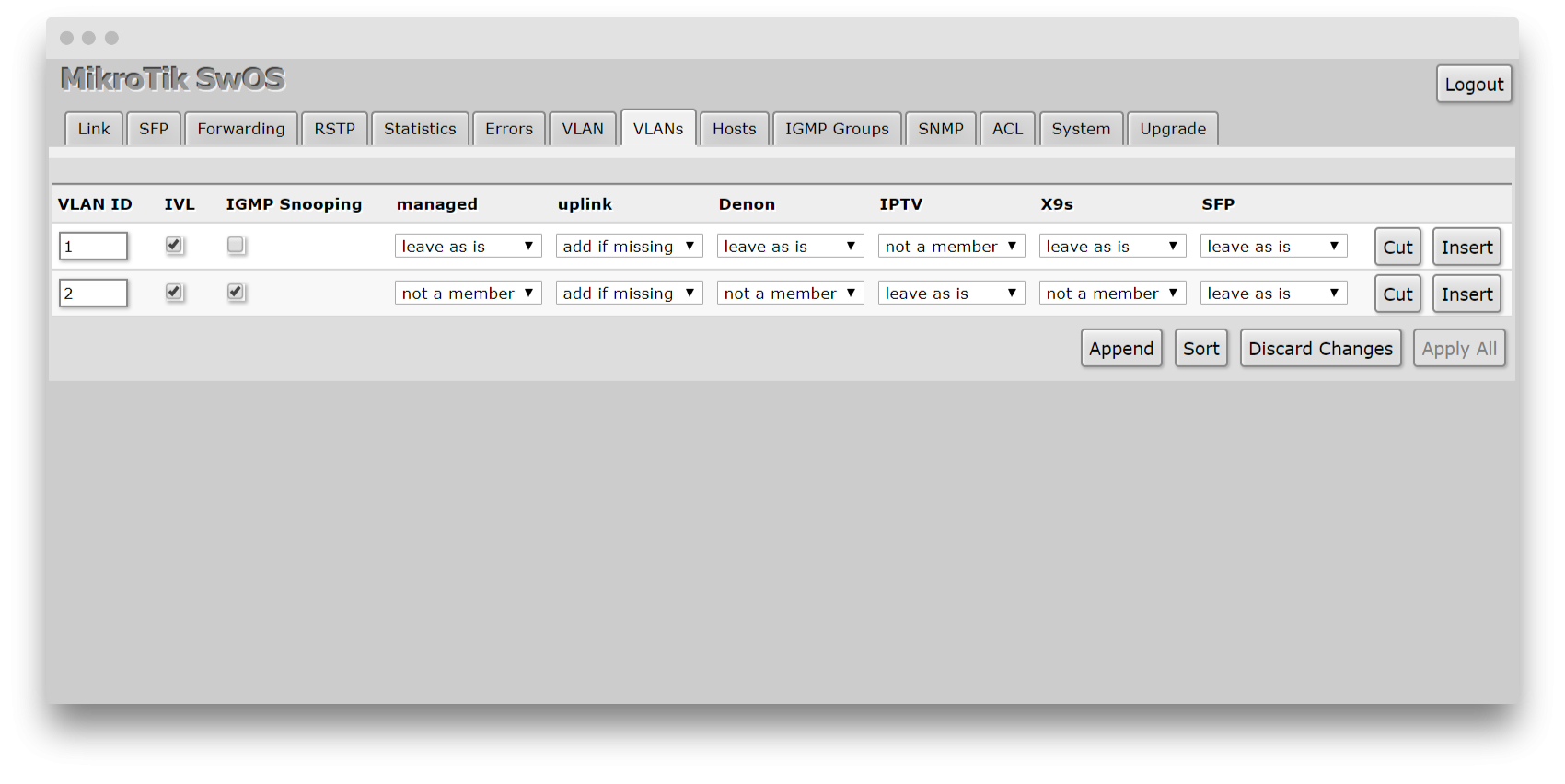

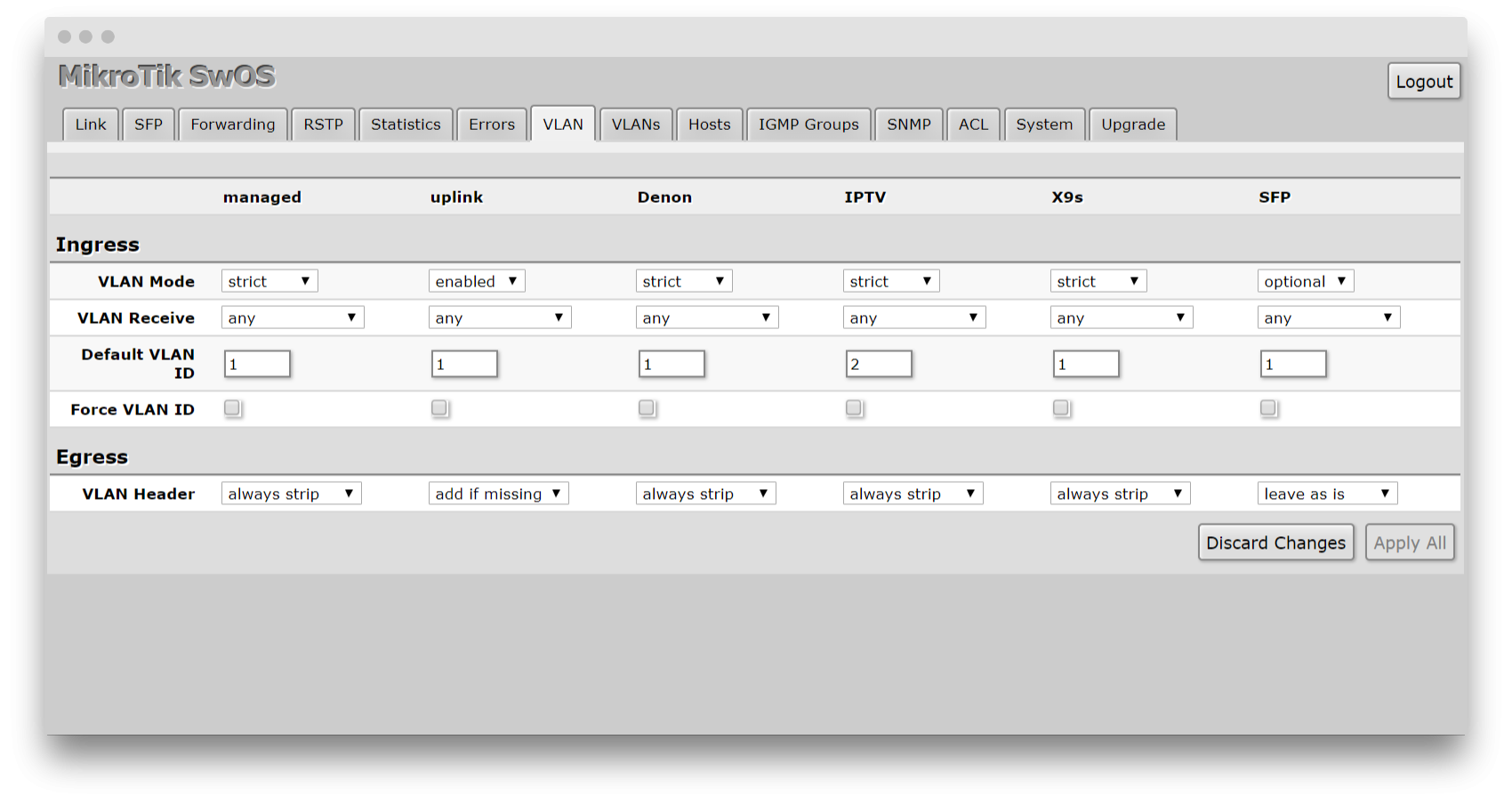

На Mikrotik



А не работает приставка ростелекомовская подключенная к порту IPTV.

То есть она загружается получает списки каналов и прочее, но программы не воспроизводятся - черный экран.

Причем если подключить приставку напрямую к OpenWRT в порт LAN4, то все показывает.

А через VLAN Trunk - нет.

В чем может быть дело?



[maxkst]

Ростик стримит мультикаст или юникастом??

[Alyce]

Добрый день.

Мультикаст.

[maxkst]

У мультикаста свои заморочки с IGMP, можете сделать этот скрин с микротика?

[Alyce]

А какой именно скрин нужен - IGMP Groups?

[maxkst]

да

[Alyce]

Вот скрины:

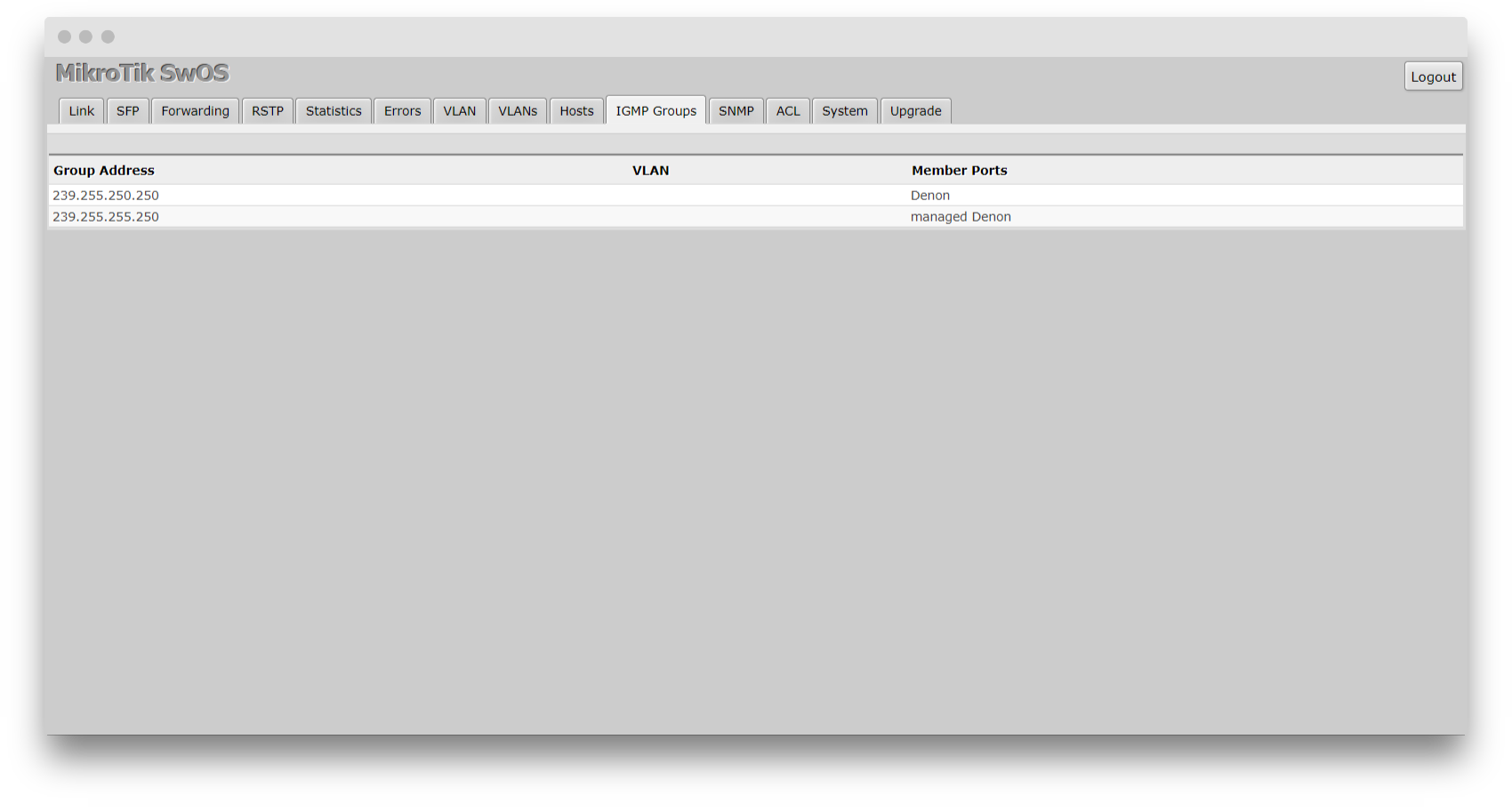

Первый - это при выключенной приставке.

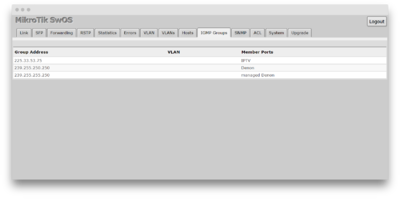

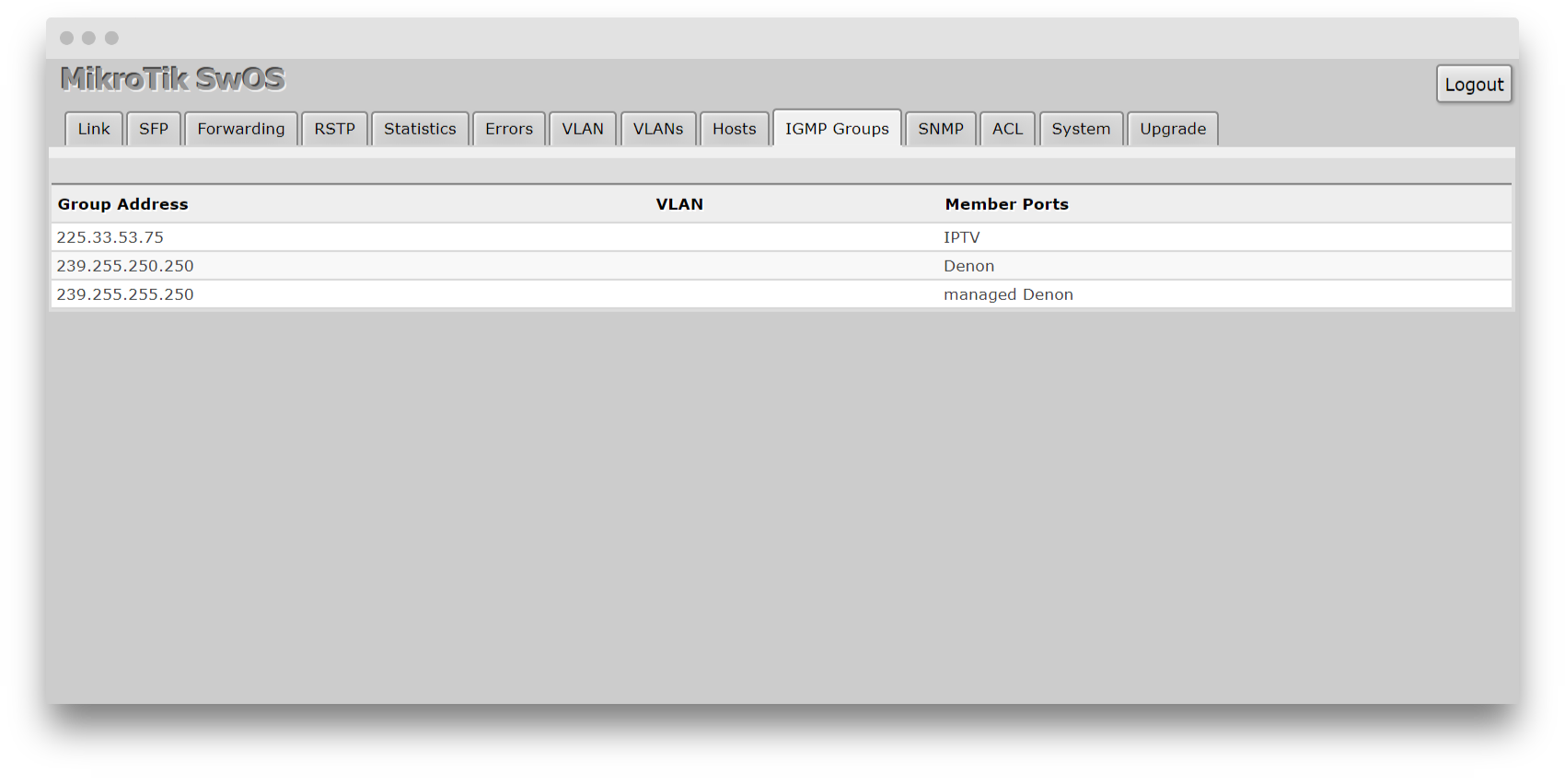

Второй  - при включенной при переходе на какой-то канал.

Верхняя строка появляется на несколько секунд, потом пропадает.

Третий - при переходе на другой канал и тоже пропадает.







[maxkst]

А что насчет System - IGMP snooping?



и VLANS - IGMP

[Alyce]

В систем IGMP snooping включён.

А VLANS IGMP - скрин был выше - VLAN 2 - включен, VLAN 1 - выключен.
