ERD-4s - ограничения I/O?

(при эксплуатации в помещении, t=15..30 °C)



PHD aka WDI aka "датчик напряжения":

- есть ли какие-то очевидные схемотехнические стоп-факторы, если напряжение (10-15В) на нем будет появляться и исчезать каждый день по несколько десятков раз? (контроль запуска чего-либо цикличного)

- на входе я так понимаю диодный мост, рассчитан ли вход на работу с низковольтным переменным (50 Гц) напряжением, или в схеме дальше нет конденсатора/etc и будет нестабильно показывать состояние?



Реле: рассчитано ли в принципе на долгосрочную (несколько часов, до суток) работу во включенном состоянии?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
14 часов назад, KorDen32 сказал:

PHD aka WDI aka "датчик напряжения":

- есть ли какие-то очевидные схемотехнические стоп-факторы, если напряжение (10-15В) на нем будет появляться и исчезать каждый день по несколько десятков раз? (контроль запуска чего-либо цикличного)

- на входе я так понимаю диодный мост, рассчитан ли вход на работу с низковольтным переменным (50 Гц) напряжением, или в схеме дальше нет конденсатора/etc и будет нестабильно показывать состояние?



Реле: рассчитано ли в принципе на долгосрочную (несколько часов, до суток) работу во включенном состоянии?

Здравствуйте, KorDen32.



1. Напряжение на входе может появляться и пропадать с интервалами не менее 1 секунды. т.е. 1Гц. Ограничение связано с периодичностью опроса данного входа.

2. Да, на входе PHD диодный мост и далее оптопара с ограничителем тока. Вход не рассчитан на работу от 50Гц. Сглаживающий конденсатор отсутствует.

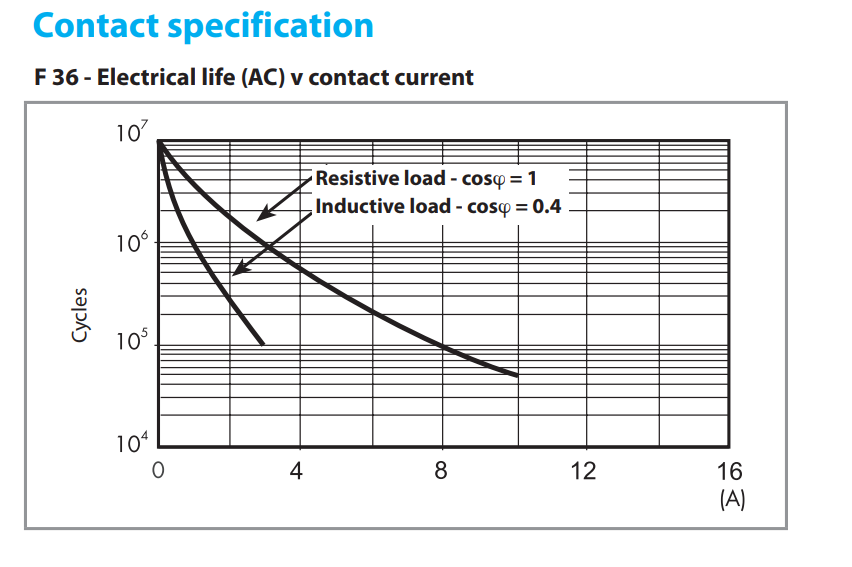

3. Реле рассчитано на долгосрочную работу во включенном состоянии. Срок эксплуатации определяется типом нагрузки и величиной коммутируемого тока. Тип реле 36.11.9.005.4011.  Ссылка на документацию http://www.farnell.com/datasheets/2626622.pdf?_ga=2.6130481.320698619.1539678953-1873952114.1539678953
