sharik987

Опубликовано 28 августа, 2018

Здравствуйте.

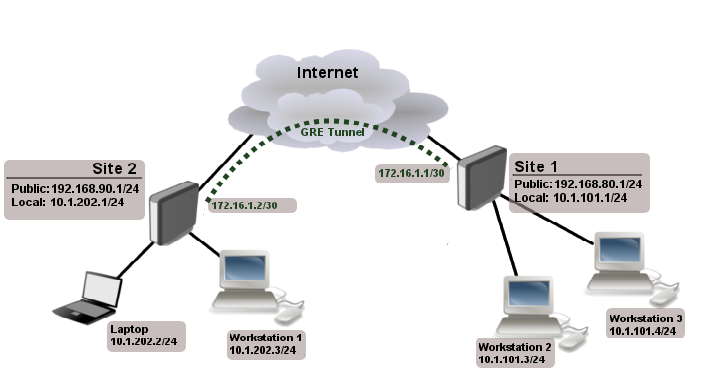

Имеется вопрос, Схема сети как на картинке, только внутри GRE используется IPsec(внутри GRE включена галочка и вбит пароль). Маршрутизация через OSPF. На микротиках последние версии прошивок. На бриджах ARP-proxy.

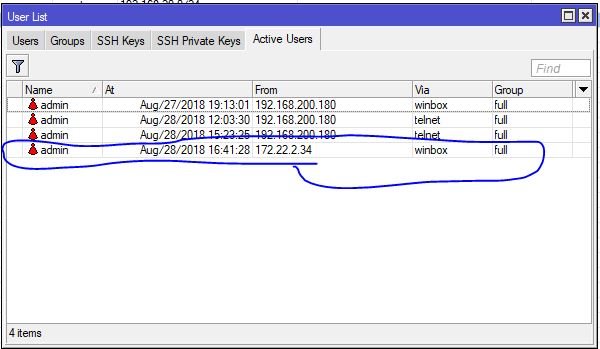

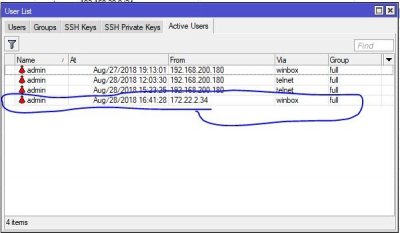

Почему при подключении, к примеру, через тот же винбокс из под любого ПК в сети 10.1.101.0/24 к микроту 10.1.202.1 , то в винбоксе показывается что подключение произошло из под 172.16.1.1 ? Почему не показывается конкретный IP пк из под которого я подключился 10.1.101.3 ... Даже если это будет не винбок, а к примеру фаиловый сервер, то на все подключения к нему из другой сети, филиала №2, отображается всегда внутренний IP Туннеля. И как это исправить, где рыть разгадку?

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

crank

Опубликовано 28 августа, 2018

Похоже на то, что у вас включен NAT на интерфейсах туннеля. Покажите конфиг.

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

sharik987

Опубликовано 28 августа, 2018 (изменено)

57 minutes ago, crank said:

Похоже на то, что у вас включен NAT на интерфейсах туннеля. Покажите конфиг.

Spoiler


/interface bridge
add arp=proxy-arp fast-forward=no name=LOCAL
add disabled=yes fast-forward=no name=WAN
/interface gre
add allow-fast-path=no comment=GREIZI1 ipsec-secret=XXXXXXXXXXXXXXXX !keepalive local-address=83.XXX.ХХХ.XXX name=gre-izi-ЧЧЧ remote-address=185.ЧЧЧ.255.ЧЧЧ
add allow-fast-path=no comment=GREIZI2 disabled=yes !keepalive local-address=83.XXX.ХХХ.XXX name=gre-izi-ЧЧЧ2 remote-address=185.ЧЧЧ.255.ЧЧЧ
add allow-fast-path=no ipsec-secret=XXXXXXXXXXXXXXXX !keepalive local-address=83.XXX.ХХХ.XXX name=gre-ГГГz-ЧЧЧ remote-address=91.211.ЧЧ.ЧЧЧ

/interface vlan
add interface=LOCAL name=vlan10-СССvlan-id=10
add interface=LOCAL name=vlan20-ГГГ vlan-id=20
add interface=LOCAL name=vlan24-МММ vlan-id=24
add interface=LOCAL name=vlan30-TEL vlan-id=30
add interface=LOCAL name=vlan40-CAMERA vlan-id=40
add interface=LOCAL name=vlan88-GUEST vlan-id=88
add interface=LOCAL name=vlan99-VPN vlan-id=99
add interface=LOCAL name=vlan100-USER vlan-id=100
/interface list
add name=WAN1
add name=WAN2
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/ip ipsec proposal
set [ find default=yes ] auth-algorithms=md5
/ip pool
add name=dhcp_pool_40 ranges=192.168.40.100-192.168.40.200
add name=dhcp_pool_24 ranges=192.168.24.100-192.168.24.200
add name=dhcp_pool_88 ranges=192.168.88.100-192.168.88.200
add name=dhcp_pool_20 ranges=192.168.20.100-192.168.20.200
add name=dhcp_pool_10 ranges=192.168.10.100-192.168.10.200
add name=dhcp_pool_100 ranges=192.168.100.100-192.168.100.200
add name=dhcp_pool_200 ranges=192.168.200.100-192.168.200.254
add name=ovpn_pool ranges=192.168.99.60-192.168.99.79
add name=dhcp_pool_30 ranges=192.168.30.100-192.168.30.130
/ip dhcp-server
add address-pool=dhcp_pool_200 disabled=no interface=LOCAL lease-time=30m name=LOCAL_200
add address-pool=dhcp_pool_24 disabled=no interface=vlan24-МММ lease-time=20m name=dhcp_24
add address-pool=dhcp_pool_10 disabled=no interface=vlan10-СССlease-time=20m name=dhcp_10
add address-pool=dhcp_pool_20 disabled=no interface=vlan20-ГГГ lease-time=20m name=dhcp_20
add address-pool=dhcp_pool_40 disabled=no interface=vlan40-CAMERA lease-time=20m name=dhcp_40
add address-pool=dhcp_pool_88 disabled=no interface=vlan88-GUEST lease-time=20m name=dhcp_88
add address-pool=dhcp_pool_100 disabled=no interface=vlan100-USER lease-time=20m name=dhcp_100
add address-pool=dhcp_pool_30 disabled=no interface=vlan30-TEL name=dhcp_30
/routing ospf area
add area-id=192.168.213.0 name=home
/routing ospf instance
set [ find default=yes ] router-id=192.168.200.1
/tool user-manager customer
set admin access=own-routers,own-users,own-profiles,own-limits,config-payment-gw
/interface bridge port
add bridge=LOCAL interface=ether3
add bridge=LOCAL interface=ether4
add bridge=LOCAL interface=ether5
add bridge=WAN hw=no interface=sfp-sfpplus2
add bridge=WAN interface=ether1
add bridge=LOCAL interface=ether8
add bridge=WAN hw=no interface=sfp-sfpplus1
add bridge=LOCAL interface=ether6
add bridge=LOCAL interface=ether7
/interface list member
add interface=sfp-sfpplus1 list=WAN1
add interface=sfp-sfpplus2 list=WAN1
add interface=ether1 list=WAN1
/ip address
add address=192.168.40.1/24 comment=Vlan40 interface=vlan40-CAMERA network=192.168.40.0
add address=83.XXX.ХХХ.XXX/24 comment=NEO_old interface=ether1 network=83.XXX.ХХХ.0
add address=192.168.24.1/24 comment=Vlan24 interface=vlan24-МММ network=192.168.24.0
add address=192.168.10.1/24 comment=Vlan10 interface=vlan10-СССnetwork=192.168.10.0
add address=192.168.20.1/24 comment=Vlan20 interface=vlan20-ГГГ network=192.168.20.0
add address=192.168.88.1/24 comment=Vlan88 interface=vlan88-GUEST network=192.168.88.0
add address=192.168.100.1/24 comment=Vlan100 interface=vlan100-USER network=192.168.100.0
add address=192.168.200.1/24 comment=admin interface=LOCAL network=192.168.200.0
add address=172.22.2.33/30 comment=shar interface=shar network=172.22.2.32
add address=172.22.252.9/30 comment=gre-ГГГz-ЧЧЧ interface=gre-ГГГz-ЧЧЧ network=172.22.252.8
add address=172.22.2.29/30 comment=gre-МММ-ЧЧЧ1 interface=gre-izi-ЧЧЧ network=172.22.2.28
add address=83.XXX.ХХХ.72/24 comment=NEO_СССinterface=ether1 network=83.XXX.ХХХ.0
add address=83.XXX.ХХХ.73/24 comment=NEO_МММ interface=ether1 network=83.XXX.ХХХ.0
add address=83.XXX.ХХХ.74/24 comment=NEO_ГГГ interface=ether1 network=83.XXX.ХХХ.0
add address=192.168.30.1/24 comment=Vlan30 interface=vlan30-TEL network=192.168.30.0
add address=89.ХХХ.ХХХ.217/26 disabled=yes interface=ether2 network=89.ХХХ.ХХХ.192
add address=192.168.99.1/24 interface=vlan99-VPN network=192.168.99.0
add address=172.22.4.29/30 comment=gre-МММ-ЧЧЧ2 disabled=yes interface=gre-izi-ЧЧЧ2 network=172.22.4.28
/ip dhcp-client
# DHCP client can not run on slave interface!
add dhcp-options=hostname,clientid disabled=no interface=ether8
/ip dhcp-server network
add address=192.168.10.0/24 dns-server=192.168.10.20,192.168.24.20,192.168.20.20 gateway=192.168.10.1
add address=192.168.20.0/24 dns-server=192.168.20.20,192.168.24.20,192.168.10.20 gateway=192.168.20.1
add address=192.168.24.0/24 dns-server=192.168.24.20,192.168.24.1 gateway=192.168.24.1
add address=192.168.30.0/24 dns-server=192.168.10.20,192.168.24.20 gateway=192.168.30.1
add address=192.168.40.0/24 dns-server=192.168.40.1,8.8.8.8 gateway=192.168.40.1
add address=192.168.88.0/24 dns-server=192.168.88.1,8.8.8.8 gateway=192.168.88.1
add address=192.168.100.0/24 dns-server=192.168.100.1,192.168.10.20,192.168.20.20,192.168.24.20 gateway=192.168.100.1
add address=192.168.200.0/24 dns-server=192.168.10.20,192.168.24.20,192.168.20.20,192.168.100.1 gateway=192.168.200.1
/ip dns
set allow-remote-requests=yes servers=217.150.ххх.ххх,217.150.1ЧЧЧ.ххх
/ip firewall address-list
add address=192.168.100.0/24 list=teamviewer_ON
add address=192.168.200.180 list=teamviewer_ON
/ip firewall nat
add action=src-nat chain=srcnat out-interface=ether1 src-address=192.168.10.0/24 to-addresses=83.XXX.ХХХ.72
add action=src-nat chain=srcnat out-interface=ether1 src-address=192.168.24.0/24 to-addresses=83.XXX.ХХХ.73
add action=src-nat chain=srcnat out-interface=ether1 src-address=192.168.20.0/24 to-addresses=83.XXX.ХХХ.74
add action=masquerade chain=srcnat out-interface=shar
add action=masquerade chain=srcnat out-interface=gre-ГГГz-ЧЧЧ
add action=masquerade chain=srcnat out-interface=gre-izi-ЧЧЧ
add action=masquerade chain=srcnat out-interface=ovpn-ProxMox
add action=masquerade chain=srcnat disabled=yes dst-address=192.168.99.0/24 out-interface=ether1
add action=masquerade chain=srcnat out-interface=ether1
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=1720 protocol=tcp to-addresses=192.168.10.60 to-ports=1720
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.XXX dst-port=1720 protocol=tcp to-addresses=192.168.10.60 to-ports=1720
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=50000-50499 protocol=udp to-addresses=192.168.10.60 to-ports=50000-50499
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=50000-50499 protocol=tcp to-addresses=192.168.10.60 to-ports=50000-50499
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.XXX dst-port=50000-50499 protocol=udp to-addresses=192.168.10.60 to-ports=50000-50499
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.XXX dst-port=34567 protocol=tcp to-addresses=192.168.40.200 to-ports=34567
add action=dst-nat chain=dstnat disabled=yes dst-address=83.XXX.ХХХ.XXX dst-port=80 protocol=tcp to-addresses=192.168.40.238 to-ports=80
add action=dst-nat chain=dstnat disabled=yes dst-address=83.XXX.ХХХ.72 dst-port=25 protocol=tcp src-address=138.ЧЧЧ.ЧЧЧ.94 to-addresses=192.168.10.26 to-ports=25
add action=dst-nat chain=dstnat disabled=yes dst-address=83.XXX.ХХХ.72 dst-port=25 protocol=tcp src-address=185.ЧЧЧ.ЧЧЧ.5 to-addresses=192.168.10.26 to-ports=25
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=25 protocol=tcp to-addresses=192.168.10.26 to-ports=25
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=443 protocol=tcp to-addresses=192.168.10.26 to-ports=443
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=143 protocol=tcp to-addresses=192.168.10.26 to-ports=143
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=587 protocol=tcp to-addresses=192.168.10.26 to-ports=587
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=465 protocol=tcp to-addresses=192.168.10.26 to-ports=465
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=9ЧЧЧ protocol=tcp to-addresses=192.168.10.26 to-ports=9ЧЧЧ
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.73 dst-port=25 protocol=tcp to-addresses=192.168.24.26 to-ports=25
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.73 dst-port=443 protocol=tcp to-addresses=192.168.24.26 to-ports=443
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.73 dst-port=143 protocol=tcp to-addresses=192.168.24.26 to-ports=143
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.73 dst-port=587 protocol=tcp to-addresses=192.168.24.26 to-ports=587
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.73 dst-port=465 protocol=tcp to-addresses=192.168.24.26 to-ports=465
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.73 dst-port=9ЧЧЧ protocol=tcp to-addresses=192.168.24.26 to-ports=9ЧЧЧ
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.74 dst-port=25 protocol=tcp to-addresses=192.168.20.26 to-ports=25
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.74 dst-port=443 protocol=tcp to-addresses=192.168.20.26 to-ports=443
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.74 dst-port=143 protocol=tcp to-addresses=192.168.20.26 to-ports=143
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.74 dst-port=587 protocol=tcp to-addresses=192.168.20.26 to-ports=587
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.74 dst-port=465 protocol=tcp to-addresses=192.168.20.26 to-ports=465
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.74 dst-port=9ЧЧЧ protocol=tcp to-addresses=192.168.20.26 to-ports=9ЧЧЧ
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.74 dst-port=10000-20000 protocol=tcp to-addresses=192.168.20.35 to-ports=10000-20000
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=10000-20000 protocol=tcp to-addresses=192.168.10.35 to-ports=10000-20000
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.74 dst-port=10000-20000 protocol=udp to-addresses=192.168.20.35 to-ports=10000-20000
add action=dst-nat chain=dstnat dst-address=83.XXX.ХХХ.72 dst-port=10000-20000 protocol=udp to-addresses=192.168.10.35 to-ports=10000-20000
add action=dst-nat chain=dstnat disabled=yes dst-address=83.XXX.ХХХ.74 dst-port=5060 protocol=tcp to-addresses=192.168.20.35 to-ports=5060
/ip firewall service-port
set sip disabled=yes
/ip route
add check-gateway=ping disabled=yes distance=1 gateway=83.XXX.ХХХ.1 pref-src=83.XXX.ХХХ.72 routing-mark=mail_sph
add distance=1 gateway=83.XXX.ХХХ.1
add disabled=yes distance=1 gateway=89.ХХХ.ХХХ.1ЧЧЧ
add distance=220 dst-address=10.1.1.0/24 gateway=gre-izi-ЧЧЧ2 scope=20
add disabled=yes distance=1 dst-address=192.168.19.0/24 gateway=172.22.252.10
/routing igmp-proxy
set quick-leave=yes
/routing igmp-proxy interface
add alternative-subnets=0.0.0.0/0 interface=ether1 upstream=yes
add interface=LOCAL
/routing ospf network
add area=backbone network=172.22.2.32/30
add area=backbone network=172.22.252.8/30
add area=backbone network=192.168.100.0/24
add area=backbone network=192.168.24.0/24
add area=backbone network=192.168.20.0/24
add area=backbone network=172.22.2.28/30
add area=backbone network=192.168.200.0/24
add area=backbone network=192.168.10.0/24
add area=backbone network=192.168.19.0/24
add area=backbone network=192.168.99.0/24
add area=backbone network=172.22.4.28/30

ок. У меня получается провайдер по одному проводу дает несколько выделенных IP, входят в eth1 , и там сделано разводка по сетям- VLAN-ам

Изменено 28 августа, 2018 пользователем sharik987

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

crank

Опубликовано 28 августа, 2018

16 минут назад, sharik987 сказал:

add action=masquerade chain=srcnat out-interface=gre-ГГГz-ЧЧЧ

add action=masquerade chain=srcnat out-interface=gre-izi-ЧЧЧ

Вот этими строчками у вас включается NAT на внутренних адресах туннеля. Из-за этого вы видите адрес роутера на противоположной стороне.

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

sharik987

Опубликовано 28 августа, 2018

38 minutes ago, crank said:

Вот этими строчками у вас включается NAT на внутренних адресах туннеля. Из-за этого вы видите адрес роутера на противоположной стороне

Отключил правила, не помогает...

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

sharik987

Опубликовано 28 августа, 2018

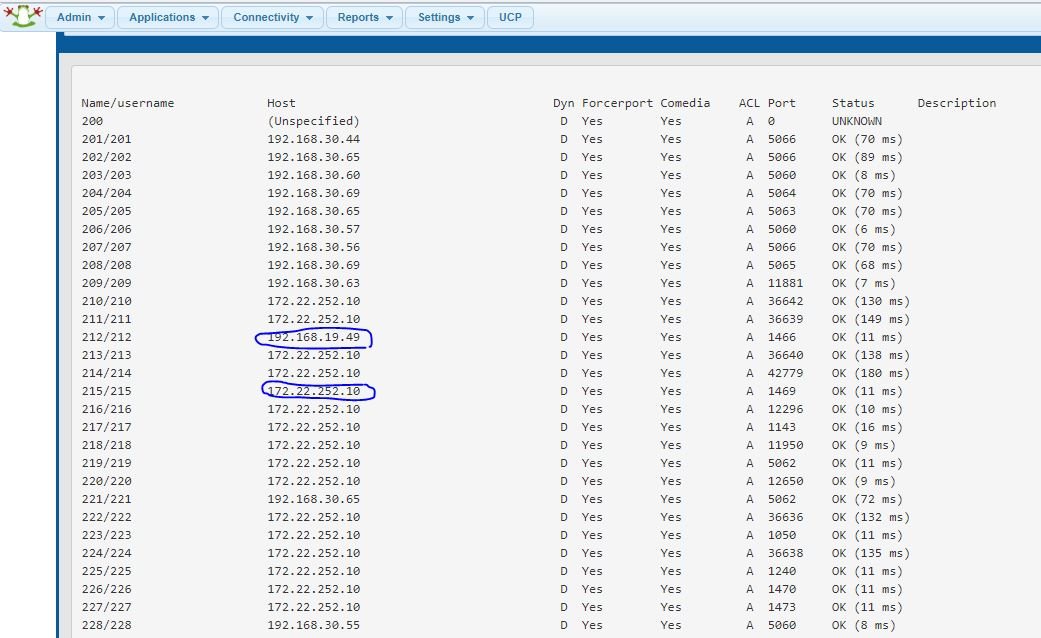

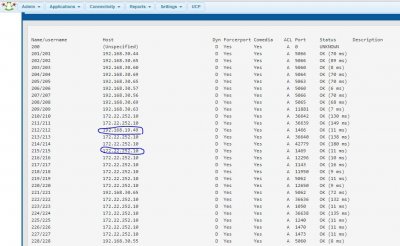

Еще заметил интересный момент, на сервере телефонии почему то некоторые телефоны определяются по правильному адресу, а некоторые по тунельному... 192,168,19,0 Сеть за тунелем 172,22,252,10

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Ответить в тему...

× Вставлено в виде отформатированного текста. Вставить в виде обычного текста

Разрешено не более 75 смайлов.

× Ваша ссылка была автоматически встроена. Отобразить как ссылку

× Ваш предыдущий контент был восстановлен. Очистить редактор

× Вы не можете вставить изображения напрямую. Загрузите или вставьте изображения по ссылке.

Изображение по ссылке

Подписчики 1

Перейти к списку тем Mikrotik коммутаторы и маршрутизаторы

Войти

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

Поделиться сообщением

Ссылка на сообщение

Поделиться на других сайтах

Join the conversation
