jdemon Posted April 3, 2017 Может кто знает, подойдет ли антенна A13S12HAC к NEC? Я не могу спеку найти какой там фланец , у нековских антенн PBR 220 это RFS,Andrew Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
cachua Posted April 3, 2017 Может кто знает, подойдет ли антенна A13S12HAC к NEC? Я не могу спеку найти какой там фланец , у нековских антенн PBR 220 это RFS,Andrew Вообще то 13ГГц (как и 15ГГц) антенны идут стандартно с фланцем PBR140 (бывает еще PBR120). А PBR220 идет уже на диапазоны 18/23/26ГГц. Насчет прямого монтажа радио от NEC на эту антенны - скорее всего не встанет, там механически другое исполнение для крепежа. Можно только если через гибкий волновод подцепить. Но в этом случае понадобится отдельный крепеж еще для радио, чтобу на трубостойку его прикрутить. Хотя это можно и поколхозить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted April 4, 2017 Может кто знает, подойдет ли антенна A13S12HAC к NEC? Я не могу спеку найти какой там фланец , у нековских антенн PBR 220 это RFS,Andrew Соединить только волноводом- прямой монтаж не возможен. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jdemon Posted April 4, 2017 Да, я уже понял, а проставку если сделать? Пластину. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
cachua Posted April 5, 2017 Да, я уже понял, а проставку если сделать? Пластину. Любой грамотный токарь зафигачит по чертежу любую деталь. Учти что нужно из латуни или меди делать. И точность в размерах и геометрии должна быть высокая . Мначе будет доп. затухание и/или искажения , пострадает в конечном счете сигнал/шум. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

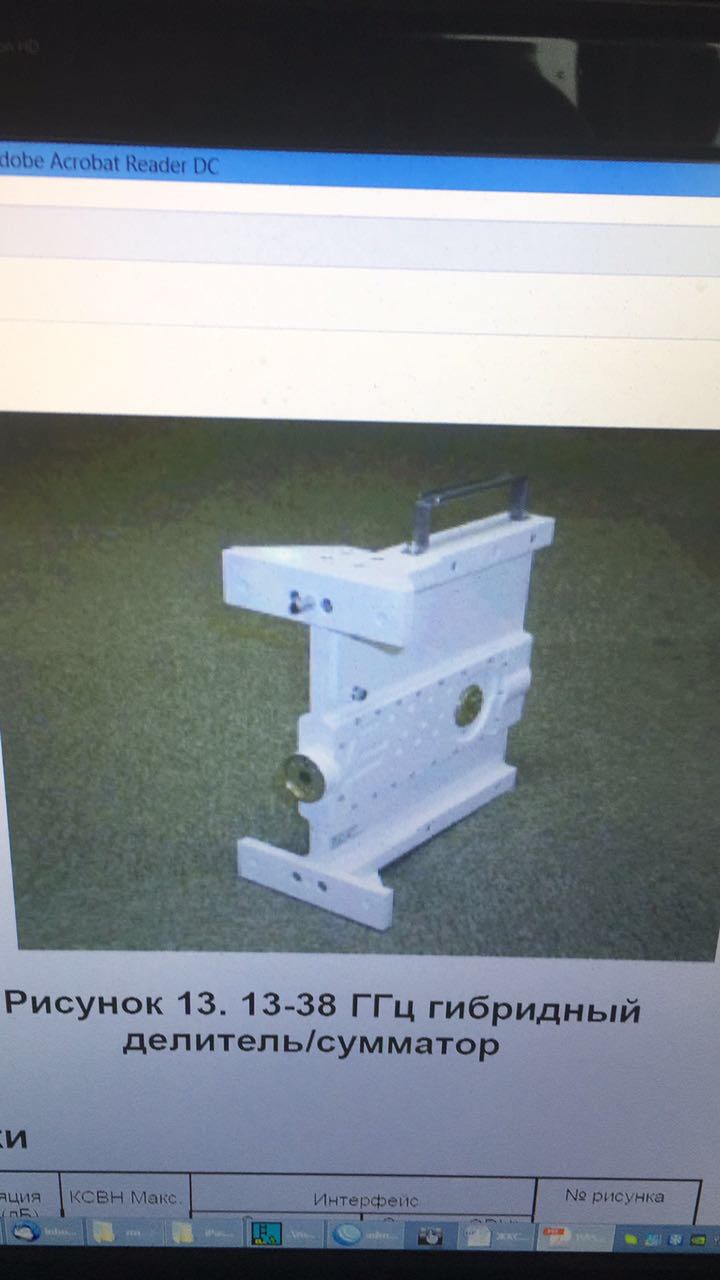

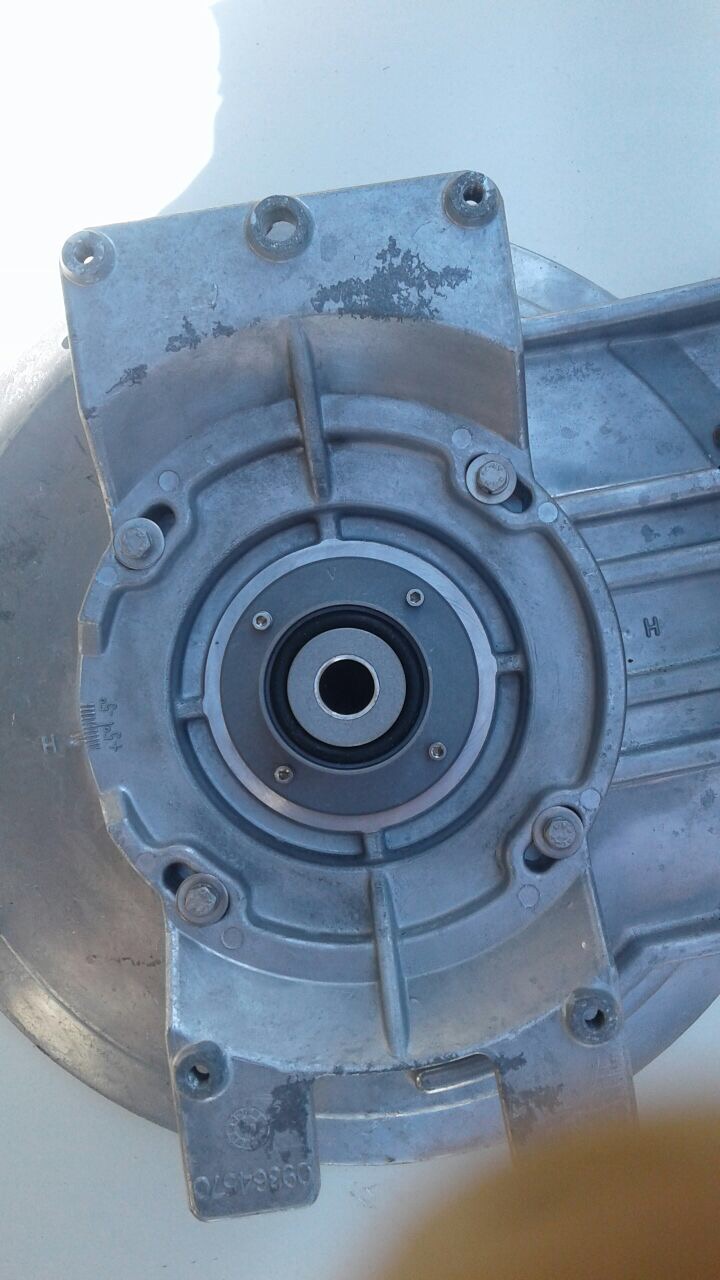

jdemon Posted April 9, 2017 (edited) Медь\латунь дорого будет :) А чем алюминий не подойдет или железо? Текстолит наконец. Кстати еще вопрос на засыпку, у кого не спрашивал никто не знает. Антенна RFS, 2х поляризационная, а точнее внутри нет поляризаторов, простая кругая дырка в ней. Цепляя блок на нее, прямой монтаж, сигнала нет. Т.к. внутри нет поляризатора. У НЕКа есть для этого так называемый ортомод, в нем 2 поляризатора и подключается 2 блока, для 1+1 , 1 блок гор поляризация и 1 верт поляризация. С этим как бы все ясно. Есть еще Делитель\Сумматор, для 1+0, там только 1 поляризация выставляется, поидее с ней должно взлететь, или нет? Или только с ортомодом заработает такая антенна? Edited April 9, 2017 by jdemon Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted April 9, 2017 Кстати еще вопрос на засыпку, у кого не спрашивал никто не знает. Потому что люди у кого спрашивали не работали с РРЛ, либо долбо... С этим как бы все ясно. Для начала надо вам разобраться с терминологией... Антенна RFS, 2х поляризационная, а точнее внутри нет поляризаторов, простая кругая дырка в ней. Цепляя блок на нее, прямой монтаж, сигнала нет. Т.к. внутри нет поляризатора. это как раз для XPIC 2+0 ( ставится Transducer) или режима 1+1 ( ставиться Hybrid/Copler) У НЕКа есть для этого так называемый ортомод, в нем 2 поляризатора и подключается 2 блока, для 1+1 , 1 блок гор поляризация и 1 верт поляризация. Ortho-Mode ну как бы сам нек да и все остальные применяют терминологию Это называется XPIC, и обозначается 2+0 (в пределах одной системы или если есть еще варианты- с резервом 2+2 - но вы до этого не доросли, там вообще все круто и сложно) Прежде всего это для скорости было 270мбит- станет 540мбит... Есть еще Делитель\Сумматор, для 1+0, там только 1 поляризация выставляется, поидее с ней должно взлететь, или нет? Или только с ортомодом заработает такая антенна? 1+1 Это резервирование, оно может быть: 1) Частотное 2) Пространственное разнесение 3) И режим HOT когда применяется делитель/сумматор - Последний бывает двух видов а)Симметричный- делит на два т.е. входной сигнал ослабляется на 3дб... И поступает одновременно на обе ODU... Работающие на одной и той же частоте, но выбирается одна ODU которая передает, вторая в режиме горячего резерва только слушает(алгоритм выбора или произвольный или задается вручную в настройках- но на старных РРЛ нельзя было принудительно настраивать какое оду будет главным)... б) Асимметричный делитель на одно ODU подается синал с ослаблением 2дб, а на другой с ослаблением 4дб например(точные данные не скажу в инструкциях есть, а на практике не разу не всречали, и не встречали даже инструктора- нек/хуавей/эриксон)... тогда IDU выбирает то оду которая принимает более сильный сигнал как приоритетную. Вторая с более низким уровнем становится резервной. (предназначен для старых РРЛ которые не позволяли переключение в настройках.) Относительно вашего вопроса В вашем случае на делителе стоит поляризатор... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

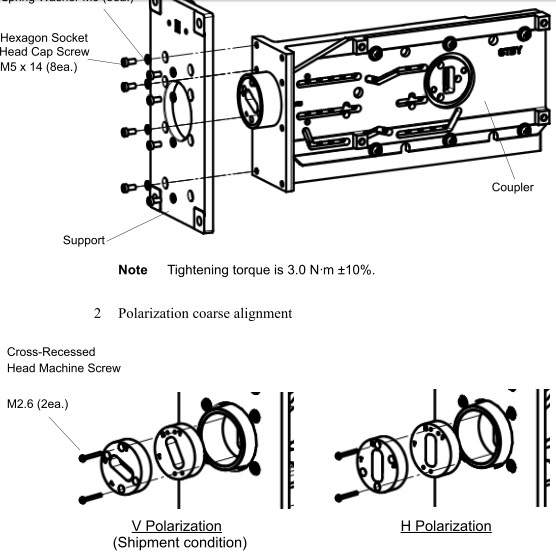

zoro Posted April 9, 2017 Может кто знает, подойдет ли антенна A13S12HAC к NEC? Я не могу спеку найти какой там фланец , у нековских антенн PBR 220 это RFS,Andrew примерно такое там еще проставку для волновода... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

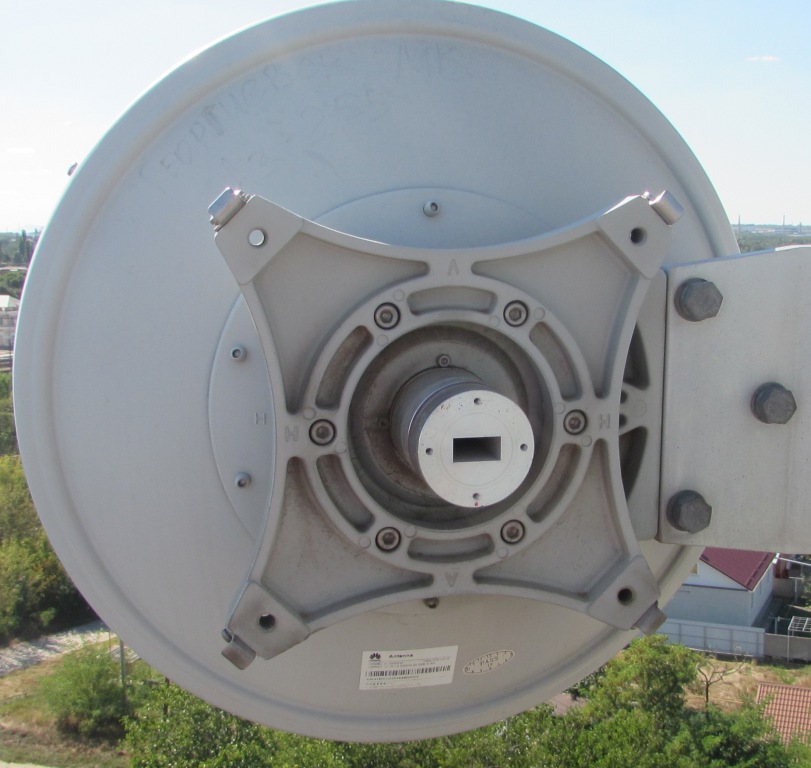

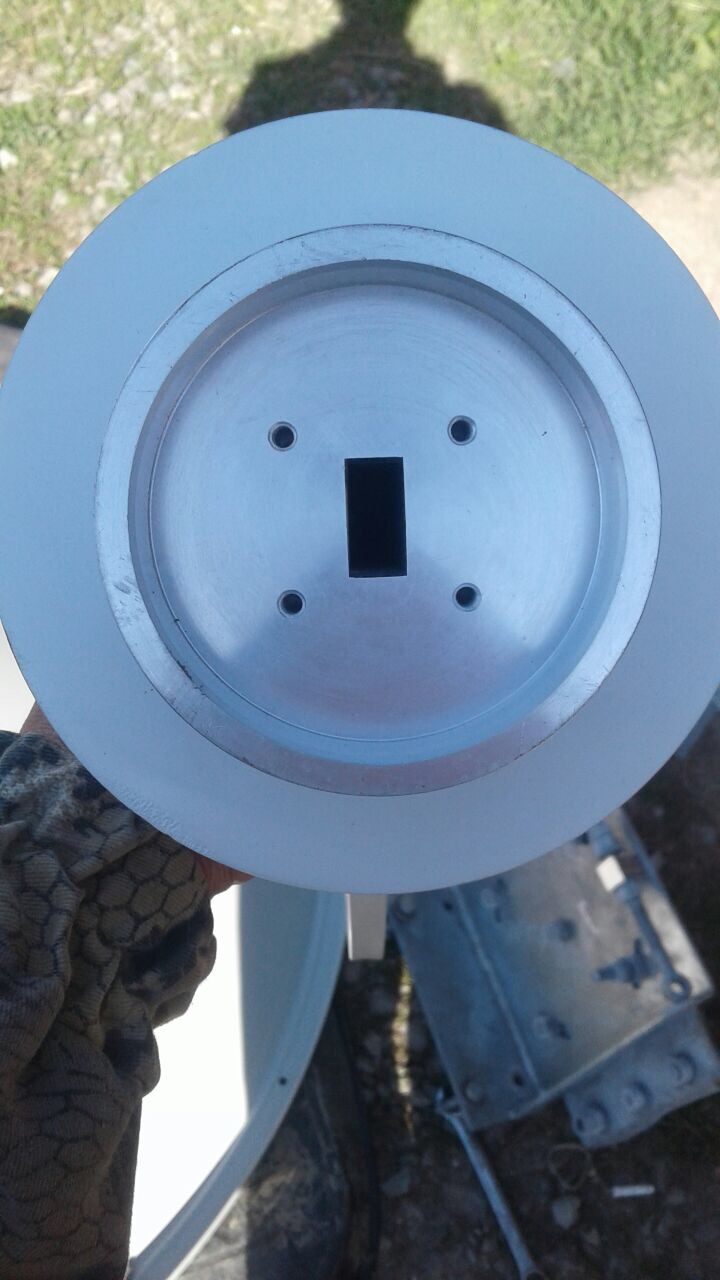

jdemon Posted April 9, 2017 (edited) В общем с делителем\сумматором должно взлететь и это радует. Насчет недорос, у нас то это все стоит и работает. Не дорос это тот, кто интересуется, как бы и что поставить, и начинает с простого, обычные линки я осиливаю, а вот уже нюансы в виде делителей трансдусеров или XPIC не сталкивался. А на хуавейке у меня вот такой выход, зацепится к нему волновод? Не стали пока собирать антенну. Или про какую проставку речь? Я вообще имел ввиду проставку в виде крепления блока, что можно зацепить вместо хуавея нэковский, а там проставка в виде фланца под волновод? Меня монтажники на месте, утверждают, что эта запчасть не последняя и на нее еще чтото сверху крепится, я во вторник лечу на объект за 2 тыщи км и буду раздавать люлей если там полный комплект. Поэтому собственно и интересуюсь :) Edited April 9, 2017 by jdemon Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted April 10, 2017 Не дорос, это я про 2+2 системы, где 4оду две работают в режиме резерва, две в режиме xpic А по поводу лететь за 2000верст, нанимайте нормальных монтажников, инженеров.. и проблем не будет... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted April 10, 2017 В таких случаях используют видеосвязь, что бы в реальном времени смотреть с камеры, что монтажники делают и давать им советы. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jdemon Posted April 10, 2017 Собрали мы пролет, и что с делителем, что без него, сигнал одинаковый, а именно никакой, на 10км -70, а должен быть -40 гдето. При мощности передатчика +20dbm Поставили другие антенны с поляризатором, сигнал -40. На пролет 20км , 0,6 антенны на 18ггц не хочу ставить, сигнал будет нормал, но вот погодные условия буду сильно влиять на модуляции. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted April 10, 2017 Собрали мы пролет, и что с делителем, что без него, сигнал одинаковый, а именно никакой, на 10км -70, а должен быть -40 гдето. При мощности передатчика +20dbm Поставили другие антенны с поляризатором, сигнал -40. в делителе поляризатор есть? На пролет 20км , 0,6 антенны на 18ггц не хочу ставить, сигнал будет нормал, но вот погодные условия буду сильно влиять на модуляции. А какие хотите ставить? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jdemon Posted April 11, 2017 В делителе поляризатор есть, ставили поляризацию в H, как у вас на фотке, 2 фланца, все верно. Вообще хотел поставить 0,9, но ни у кого нет их, есть 1,2. Вот за неимением 0,9 поставлю 1,2. Уже нашел, но на 18 ггц, 13 блоки уже 2 года лежат на складе, некуда притулить :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jdemon Posted April 13, 2017 Засада там :) 3 фланца, один 45 не регулируется, второй в другую сторону на 45 градусов повернут, не регулируется и третий можно либо ровно поставить вверх, 0 градусов, либо 45 градусов как самый первый фланец. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
