S3650G selective q-in-q не ходит arp в туннеле

Внизу - 2950 на доступе, вверху x670 с VMAN на порту. VLAN 150 - управление.

class-map cls-dot1q-tunnel
match vlan range 1001-1096
!
policy-map pol-dot1q-1
class cls-dot1q-tunnel
add s-vid 2101
exit

Interface Ethernet1/0/1
service-policy input pol-dot1q-1
switchport mode hybrid
switchport hybrid allowed vlan 150;1001-1096 tag
switchport hybrid allowed vlan 2101 untag



Абонент на доступе получает DHCP, т.е. в туннеле трафик бегает нормально. Но интернета нет.



Отзеркалил аплинковый и даунлинковый порты на Wireshark, отчетливо видно что DHCP прекрасно бегает и заворачивается во второй VLAN, а вот ARP только прилетает снизу, с одним тегом - очевидно, по какой-то причине не обрабатывается политикой. Соответственно, без арп абон никуда не ходит.



Аплинковый настраивал и так

Interface Ethernet1/0/24
switchport mode trunk
switchport trunk allowed vlan 150;2101-2111

и так

Interface Ethernet1/0/24
switchport mode hybrid
switchport hybrid allowed vlan 150;2101-2111 tag



- все едино.



Вопрос: от чего так может быть?

Share this post


Link to post
Share on other sites

добрый день,

У Вас mac-address-learning cpu-control включен ? Покажите "sh ver" и "sh ven" с коммутатора.

Share this post


Link to post
Share on other sites

добрый день,

У Вас mac-address-learning cpu-control включен ?

Здравствуйте



Специально не включал. Он же вроде по умолчанию включен?



  SNR-S3650G-24S Device, Compiled on Aug 25 15:00:33 2014
 sysLocation Ak.Vonsovskogo str. 1-118, Ekaterinburg, Russia
 CPU Mac f8:f0:82:10:1c:f9
 Vlan MAC f8:f0:82:10:1c:f8
 SoftWare Package Version 7.0.3.5(R0224.0027)
 BootRom Version 7.2.200
 HardWare Version 2.0.3
 CPLD Version N/A
 Serial No.:SW032510D609000098
 Copyright (C) 2014 NAG LLC
 All rights reserved
 Last reboot is warm reset.
 Uptime is 0 weeks, 1 days, 0 hours, 25 minutes



NAME            LEN          VALUE
------------    -----        ------------------------------
SwitchName      14           SNR-S3650G-24S
VersionPre      0
VendNameEn      7            NAG LLC
VendNameBr      3            NAG
VendWWW         18           http://shop.nag.ru
VendLocate      47           Ak.Vonsovskogo str. 1-118, Ekaterinburg, Russia
CopyRight       26           Copyright (C) 2014 NAG LLC
VendContact     14           support@nag.ru
WebLogo         10976
WebLogin        5597
WebFacebd       12701
WebBG           13495
WebLang         2            cn
VendorOid       19           1.3.6.1.4.1.40418.7
DeviceOid       22           1.3.6.1.4.1.40418.7.11
KeyNeed         4            0
BaseMac         6            f8 f0 82 10 00 00
CliStyle        3            0
HsrpNeed        4            0
DevType(ID)     4            190
ChassisCard     0
FileVersion     7            10.0.70
IMGPrefix       0
RomPrefix       0
HardWarePre     0
Prompt          0
UserName        5            admin
PassWord        5            admin
ManageIP        4            10.10.10.1

Share this post


Link to post
Share on other sites

команда mac-address-learning cpu-control должна присутствовать в конфиге

сделал, перегрузил - изменений нет

Share this post


Link to post
Share on other sites

Этот mac-address-learning cpu-control прямо-таки волшебная пилюля у SNR-ов - его рекомендуют практически при любых проблемах)))



Непонятно как он мог повлиять в данном случае, ибо маку абона и DHCP коммутатор прекрасно обучился - судя как по выводу таблицы адресов, так и по успешному получению адреса.

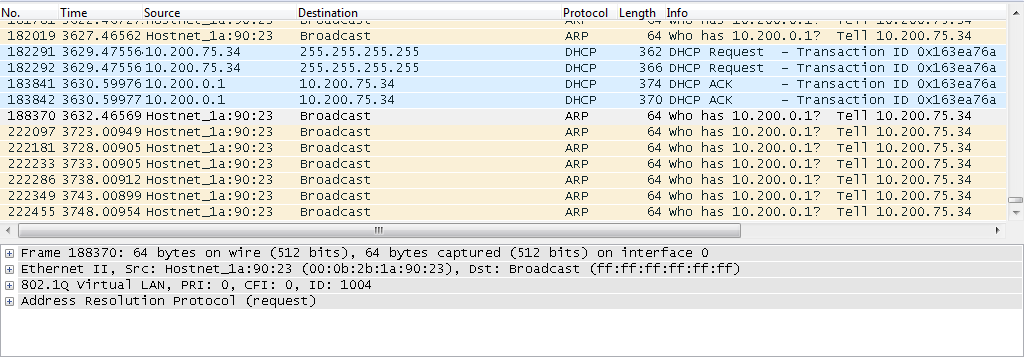

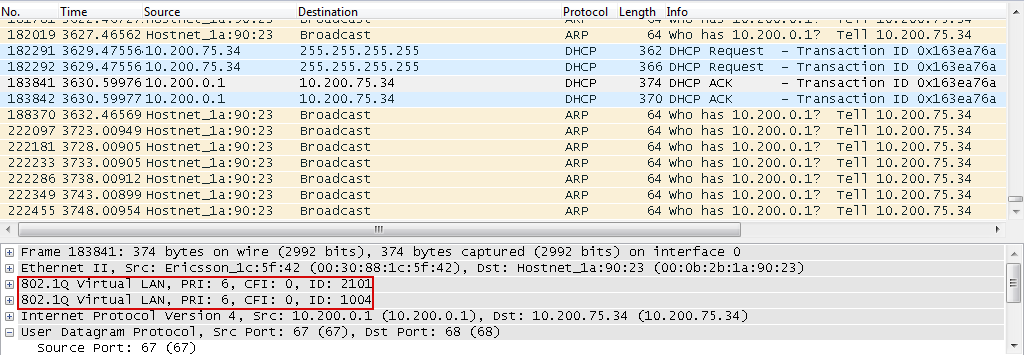

Вот тут видно, что DCHP запрос влетел с 1 порта с одним тегом и вылетел из 24 с двумя, увеличившись на 4 байта. С ответом обратный процесс - зашел в 24 с двумя и вышел из 1 укоротившись.


С ARP запросом такого не происходит - только входящий в 1 порт в 1004 влане. Отсюда вывод, что вышеприведенная service policy на 1 порту не обрабатывает фрейм, содержащий ARP запрос и формально подходящий под критерий vlan range.


Как это связано с обучением/необучением маку источника на порту, если назначение - бродкаст?

Share this post


Link to post
Share on other sites

Могу ошибаться, но насколько я помню, когда собирал похожую схему, на агрегации CVLAN вообще не создавал. Можно попробовать удалить их (1001-1096) из базы и запрунить на 1/0/1, оставить только SVLAN. Потом послушать трафик и посмотреть, куда свалится ARP.





По поводу mac-address-learning cpu-control, тут скорее дело не в обучении, а в том, кто этим процессом управляет - CPU или ASIC, в первом случае больше фич будет работать (порт-секьюрити и т.д.), видимо в том числе и Selective QinQ.

Share this post


Link to post
Share on other sites

Могу ошибаться, но насколько я помню, когда собирал похожую схему, на агрегации CVLAN вообще не создавал.

Аналогично, прописал 1001-1096 только в hybrid allowed vlan даунлинка. Создавать их на агрегации пробовал, не влияет ни на что.

Можно попробовать удалить их (1001-1096) из базы и запрунить на 1/0/1, оставить только SVLAN. Потом послушать трафик и посмотреть, куда свалится ARP.

Убрал из allowed vlan - не повлияло. Все так же, DHCP заворачивается в 2101 и разворачивается, а ARP влетает как есть и никуда не вылетает.



Не подскажете, на какой версии софта у вас работало? Надо уже как-то запускать, сроки поджимают(

Share this post


Link to post
Share on other sites

Версию только в понедельник, когда буду в офисе.

Share this post


Link to post
Share on other sites

#sh ver
 SNR-S3650G-48S Device, Compiled on Jun 13 14:14:36 2014
 SoftWare Version 7.0.3.5(B0207.0011)





switchport hybrid allowed vlan 150;1001-1096 tag

заменить на

switchport hybrid allowed vlan 150 tag



В остальном всё правильно.



Никакого mac-address-learning cpu-control в конфиге нету.

есть проблемы с dhcp

лечится так

 double-tagged forwarding c-tpid 0x800
double-tagged forwarding c-tpid 0x8100

на интерфесе, корректно сохраняется в следующей версии софта

Share this post


Link to post
Share on other sites

Проверил на той-же прошивке с конфигом s2n, все работает нормально

SNR-S3650G-24S#sh ver

SNR-S3650G-24S Device, Compiled on Aug 25 15:00:33 2014

sysLocation Building 57/2,Predelnaya st, Ekaterinburg, Russia

CPU Mac 00:03:0f:27:89:eb

Vlan MAC 00:03:0f:27:89:ea

SoftWare Package Version 7.0.3.5(R0224.0027)



double-tagged forwarding тут не поможет,



s2n приложите полный конфиг и вывод sh tcam usage, а лучше напишите нам на support.nag.ru

Share this post


Link to post
Share on other sites

Проверил на той-же прошивке с конфигом s2n, все работает нормально

SNR-S3650G-24S#sh ver

SNR-S3650G-24S Device, Compiled on Aug 25 15:00:33 2014

sysLocation Building 57/2,Predelnaya st, Ekaterinburg, Russia

CPU Mac 00:03:0f:27:89:eb

Vlan MAC 00:03:0f:27:89:ea

SoftWare Package Version 7.0.3.5(R0224.0027)



double-tagged forwarding тут не поможет,



s2n приложите полный конфиг и вывод sh tcam usage, а лучше напишите нам на support.nag.ru

Тикет 9711 открыт 2 дня назад

Полный конфиг бросил в личку.

TCAM Total: 512  extended (1024 standard) entries on unit: 0
    USED:  129  extended entries for l4 function
    USED:  0    extended entries for IP forwarding
    FREE:  383  extended entries

Share this post


Link to post
Share on other sites
Выяснили, если в arp пакете ip-адрес из сети, которая присутствует на L3 интерфейсе коммутатора, этот arp попадает в CPU коммутатора и второй тег не навешивается.

Данный баг сдан разработчикам, пока в качестве временного решения сделайте в vlan управления более длинную маску, чтобы ip адреса клиентов и коммутатора не пересекались.



Поменяли маску на management - все залетало. Спасибо!

Share this post


Link to post
Share on other sites

Уважаемый s2n, подскажите, конченый кофниг для коммутатора.

Share this post


Link to post
Share on other sites

Уважаемый s2n, подскажите, конченый кофниг для коммутатора.

л/с

Share this post


Link to post
Share on other sites
Параметр Статус изменился с В ожидании на Закрыта, Дан ответ



Добрый день,

R&D ответили что исправление этого бага невозможно на данной аппаратной платформе , обращение закрыто.



(

Share this post


Link to post
Share on other sites
