Mikrotik входищий и исходящий траффик (2 провайдера)

Есть Mikrotik и два провайдера.

1) Первый провайдер имеет статический адрес, но узкий канал 1мб.

2) У второго все хорошо со скоростью, но из вне адреса у него нет.

Необходимо чтобы пользователь сети (предположим что он единственный и на нем крутится web сервер) выходил в просторы интернета через широкий канал, а на него можно было зайти из вне, через узкий канал по 80 порту.



Если я сажу пользователя на узкий канал, то проблем нет, он выходит и на него можно без проблем зайти, но вот если прописать маршруты так чтобы второй канал(узкий) был резервный, то из вне не могу до него достучаться, это и логичн т.к. маршрут со статический адресом становится не активным, до тех пор пока не отвалится первый канал. Пробовал и через маркировку, все равно привязка идет к маршруту.



192.168.0.14 адрес того самого единственного клиента

[admin@MikroTik] /ip firewall mangle> print
Flags: X - disabled, I - invalid, D - dynamic
0   chain=prerouting action=mark-routing new-routing-mark=mark_wan
    passthrough=yes protocol=tcp src-address=192.168.0.14



172.17.0.2 - первый провайдер со статмческий ip. Вся переадресация (port mapping) идет с этого адреса на локальный компьютер (192.168.0.14).

172.17.0.1 - второй провайдер с широким каналом и без возможности зайти на него из вне. Используется по умолчанию и если он падает, то второй провайдер поднимается и можно зайти на 192.168.0.14 локальный 80-й порт компьютера.

#      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
0 A S  0.0.0.0/0                          172.17.0.1             1
1 A S  0.0.0.0/0                          172.17.0.2             2

Edited by vlagilen

Share this post


Link to post
Share on other sites

mark connection...



Не подскажите пример с маркировками? Прочитал много инфы по этому поводу, но так и не могу понять как все это дело работает через маркировку.

Share this post


Link to post
Share on other sites

Не понятна логика данного маршрутизатора. До этого был DFL как ему объясняешь так он и делает. А микротик при активном подключении даже если приоритет у канала стоит меньше он же доступен со внехи и зайти на него можно, но он ни в какую не хочет принимать перенаправление портов на локальные железки до тех пор пока эти железки не будут пользовать этим же маршрутом. Печаль

Share this post


Link to post
Share on other sites

ip firewall mangle



 2   ;;; mark connection rdp from out of tomsk
    chain=prerouting action=mark-connection new-connection-mark=rdp passthrough=yes protocol=tcp dst-address=х.х.х.х
    src-address-list=!tomsk dst-port=3389

4   ;;; mark routing for rdp from out of tomsk
    chain=prerouting action=mark-routing new-routing-mark=direct passthrough=yes src-address=192.168.0.2 connection-mark=rdp



ip firewall nat



 2   ;;; rdp-server
    chain=dstnat action=dst-nat to-addresses=192.168.0.2 to-ports=3389 protocol=tcp dst-address=x.x.x.x src-address-list=admin-list
    in-interface=tomtel dst-port=3389



ну и в маршрутах соответствующий роутинг-марк.



Не понятна логика данного маршрутизатора

Логика данного маршрутизатора совпадает, на мой взгляд, с логикой IP-технологий как таковых. Именно этим объясняется бешеная популярность RouterOS среди дилетантов вроде меня: обладая весьма общими представлениями о технологии, на МТ можно реализовать ее в несколько щелчков мыши и пользоваться через несколько минут, абсолютно не вникая в детали реализации на конкретной ОС или железке. Так что, если у вас что-то не получается - проблема не с логикой работы МТ, а с вашими представленимями ;)

Share this post


Link to post
Share on other sites

Сделал как у вас, не работает.



Немного разобрался почему не хочет работать.

Суть в том что физически в маршрутик входиь только ОДИН кабель, на этом порту прописываем статику которую предоставляет провайдер и получаем доступ в просторы интернета с узким каналом и внутри провайдерскую сеть. Внутри этой сети поднимаю vpn (так называемый ранее широкий канал). Следовательно что шлюз у статики и vpn разный. Доступ из вне необходимо имень через "узкую" статику". Если маршруты прописаны со статики то все работает, но вот если прописать маршрут с vpn, до доступа на статику нет потому что маршрут будет резервным.



Если физически два кабеля будут заходить в железку, то проблем нет(проверял).

Так все таботает.

#      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
1 A S  0.0.0.0/0                          127.0.0.1             1



pptp_connect "Routing mark: mark_ip" в этом случае сам маршрутизатор доступен, но перенаправлять порты отказывается на локальный компьютер

#      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
0 A S  0.0.0.0/0                          pptp_connect              1
1 A S  0.0.0.0/0                          127.0.0.1             1

Edited by vlagilen

Share this post


Link to post
Share on other sites

Сделал как у вас, не работает.

Значит что-то недоосмыслили и сделали неправильно. Кусок конфига действующего роутера, на котором эта схема работает. Точно так же есть один интернет на порту и другой через впн, ходящий по этому же порту. Ничего, озарение придет со временем (я не иронизирую).

Share this post


Link to post
Share on other sites



В routing mark в таблице маршрутов вы указываете direct?

Какие адреса содержатся в "tomsk" ? И почему вы указываете отрицательное значение?

Единственное что в "src-address-list" я указал тот самый единственный локальный адрес.



Интернет на локальный комп ,при указании маршрута с маркировкой, идет с vpn как и должно, но вот со статики на этот локальный так и не заходит. Железка нормально ведь отвечает со статики и порты работают ее родные (80, 8291), а в локалку ни в какую не перенаправляет. Бред.

Share this post


Link to post
Share on other sites

Единственное что в "src-address-list" я указал тот самый единственный локальный адрес.

Ну и естественно работать не будет. В моем примере работает для всех подсетей, не относящихся к городским, то есть это список хостов/подсетей возможных инициаторов соединения. Ваш локальный адрес там ни при чем.



В routing mark в таблице маршрутов вы указываете direct?

Да, в маршрутах правило для direct через физический интерфейс и в route rule правило искать маршрут с роутингмарком direct в таблице direct.

Edited by Барагоз

Share this post


Link to post
Share on other sites

Ну и естественно работать не будет. В моем примере работает для всех подсетей, не относящихся к городским, то есть это список хостов/подсетей возможных инициаторов соединения. Ваш локальный адрес там ни при чем.

Я list оставляю пустым. У меня статический адрес так же является и локальным для провайдера, нет распределения на локальный и внешний.



Сделал все как вы описали(вроде):

[admin@MikroTik] /ip firewall mangle> print

# x.x.x.x - статический внешний ip через который необходимо попадать из вне
0   chain=prerouting action=mark-connection new-connection-mark=uni
    passthrough=yes protocol=tcp dst-address=x.x.x.x dst-port=8443

1   chain=prerouting action=mark-routing new-routing-mark=direct
    passthrough=yes src-address=192.168.7.5 connection-mark=uni



[admin@MikroTik] /ip firewall nat> print
Flags: X - disabled, I - invalid, D - dynamic

# pptp-connect - vpn подключение через которое необходимо ходить
# ether1 - статический канал от провайдера
0   chain=srcnat action=masquerade out-interface=pptp-connect

1   chain=srcnat action=masquerade out-interface=ether1

2   chain=dstnat action=dst-nat to-addresses=192.168.7.5 protocol=tcp
    dst-address=x.x.x.x dst-port=8443



Далее таблица маршрутов. Где 172.17.10.1 это шлюз vpn подключения(сервера).

При поднятии VPN я не получаю внешнего адреса как такогого, а только локальный который выдает сервер "172.17.10.5". Собственно поэтому со внехи через шлюз vpn доступа нет т.к. нет адреса, он плавающий(адрес) и крутится со стороны сервера.

Необходимо чтобы локальный компьютер "192.168.7.5" использовал для выхода в интернет VPN шлюз, а доступ из вне был через ether1. Зайти на железку используя внешний адрес ether1 на порты 80, 8291 получается без проблем, но вот на порт 8443 локального устройста(192.168.7.5) нет.

post-116998-024591000 1389577644_thumb.png



И правильно ли я сделал Route rule?

post-116998-097119100 1389577686_thumb.png



Что не так?

Edited by vlagilen

Share this post


Link to post
Share on other sites

Далее таблица маршрутов. Где 172.17.10.1 это шлюз vpn подключения(сервера).

Тогда зачем вы роутинг-марк direct заворачиваете в впн, когда вам нужно ходить через физический интерфейс?

В общем, нарисуйте для себя на бумажке, как должен идти пакет. Со всеми IP и номерами портов.



И правильно ли я сделал Route rule?

Оставьте direct - lookup - direct, всё остальное лишнее.

Share this post


Link to post
Share on other sites

Тогда зачем вы роутинг-марк direct заворачиваете в впн, когда вам нужно ходить через физический интерфейс?

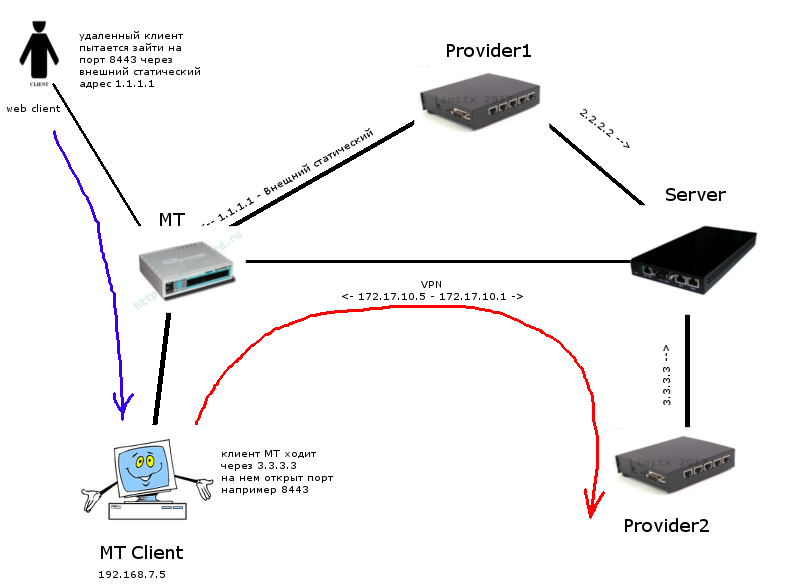

Нужно выходить через VPN клиенту MT, а попадать на клиента MT нужно через физический интерфейс (по схеме 1.1.1.1)



VPN туннель поднимается посредством внешний адресов выданным провайдером №1 (1.1.1.1 <-VPN-> 2.2.2.2). Так же со стороны сервера 2.2.2.2 приходит второй провайдер 3.3.3.3 и наш микротик посредством VPN канала получает со своей стороны выход через 3.3.3.3, а следовательно клиент микротика тоже ходит через 3.3.3.3, собственно что нам и нужно было. Если клиент MT будет ходить через 1.1.1.1, то проблем с перенаправлением портов нет.



---- - выход клиента MT в интернет

---- - доступ на клиента MT на порт 8443

post-116998-022637800 1389596751_thumb.png



------------------------------



В итоге вроде все получилось. direct указал на основном канале, статическом. В mark connection убрал dst.port и убрал правило mangle rule (за что оно отвечает ?) и с ними и без них все завелось. Если мне нужны не только TCP ? Если я создам еще mark connection + mark route, но уже для UDP соединений и пропишу все это еще одним маршрутом, будет работать?

Огромное Спасибо!

Edited by vlagilen

Share this post


Link to post
Share on other sites

Еще столкнулся с такой проблемой как отказоустойчивость. Если комп находится в сети и на него прописать все эти манглы и маршруты, то все работает. Потом через какое-то время маршрут route mark перестает работать, пока я не отключу в маршрутах route mark (или маршрут целиком) и заного не включу.

Edited by vlagilen

Share this post


Link to post
Share on other sites

Всем привет

Что бы не создавать новое напишу тут

Вот вопросик.

есть 2 провайдера

l2tp - wan1

pptp - wan2

пришли они в микротик. работают себе , но как допустим из 20-ти пользователей, 5-ыи дать wan1 15-ти wan2 Ну и что бы при откаже одного, всех на работающий, а потом обратно

Share this post
