[penttagon]

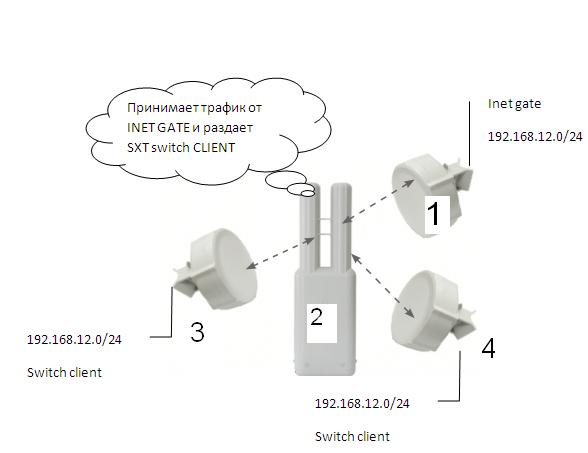

Всем привет. Подскажите как реализовать схему как на картинке.



От одного SXT трафик с локалки должен уходить на U-5HnD. Он его принять и раздать другим клиентским SXT.

Какой режим должен быть у U-5HnD? Я так понимаю все должно быть настроено через мосты... Но такого мана что-то не нарыл. Буду благодарен любой помощи.

Edited May 15, 2013 by penttagon

[SSD]

Всем привет. Подскажите как реализовать схему как на картинке.



От одного SXT трафик с локалки должен уходить на U-5HnD. Он его принять и раздать другим клиентским SXT.

Какой режим должен быть у U-5HnD? Я так понимаю все должно быть настроено через мосты... Но такого мана что-то не нарыл. Буду благодарен любой помощи.

ap bridge

[pandel]

ap bridge разве не ограничивает количество подключений до 1?

Просто режим точки доступа, AP ?

[SSD]

ap bridge разве не ограничивает количество подключений до 1?

Просто режим точки доступа, AP ?

o_0



1 подключение такое ограничение у bridge.

[Saab95]

Настраиваете омнитик в режим ap bridge, а всех клиентов в bridge, а далее в режим роутера или просто прозрачно трафик пропускать. Но лучше все же потратить еще немного и купить SXT Lite5, с которым установить связь с точкой от канала интернета, и уже по кабелю подключить омнитик, иначе как минимум половину пропускной способности потеряете.



Далее смотрите:



http://www.lanmart.ru/blogs/mikrotik-sextant-bridge/

http://www.lanmart.ru/blogs/how-to-become-isp-2/

[pandel]

ap bridge разве не ограничивает количество подключений до 1?

Просто режим точки доступа, AP ?

o_0



1 подключение такое ограничение у bridge.



пардон. у Level 3 такое же ограничение.

[SSD]

ap bridge разве не ограничивает количество подключений до 1?

Просто режим точки доступа, AP ?

o_0



1 подключение такое ограничение у bridge.



пардон. у Level 3 такое же ограничение.

В Л3 нельзя поставить ap bridge, будет выдавать ошибку.

[pandel]

на секстант точно ставится

[SSD]

на секстант точно ставится

Значит не L3.

[penttagon]

Спасибо за комментарии. Решил собрать через bridge на 2-х SXT. Мост построен.

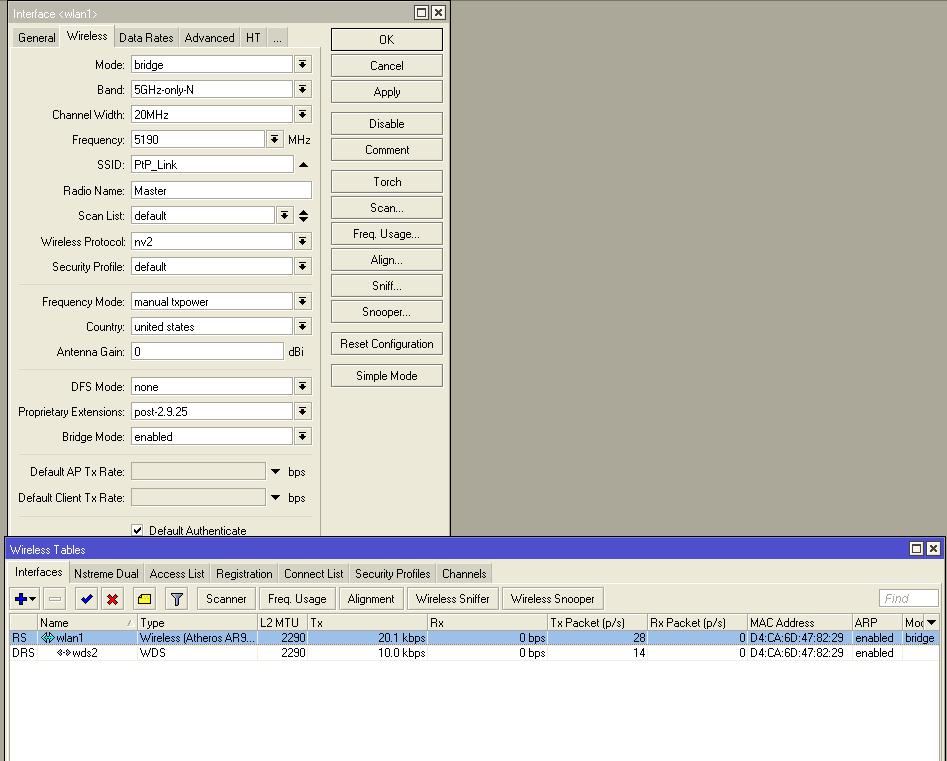

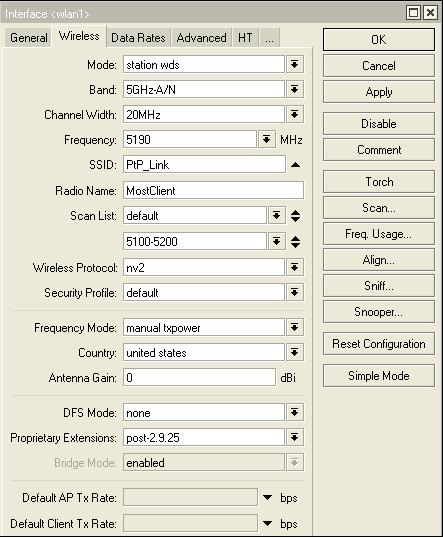

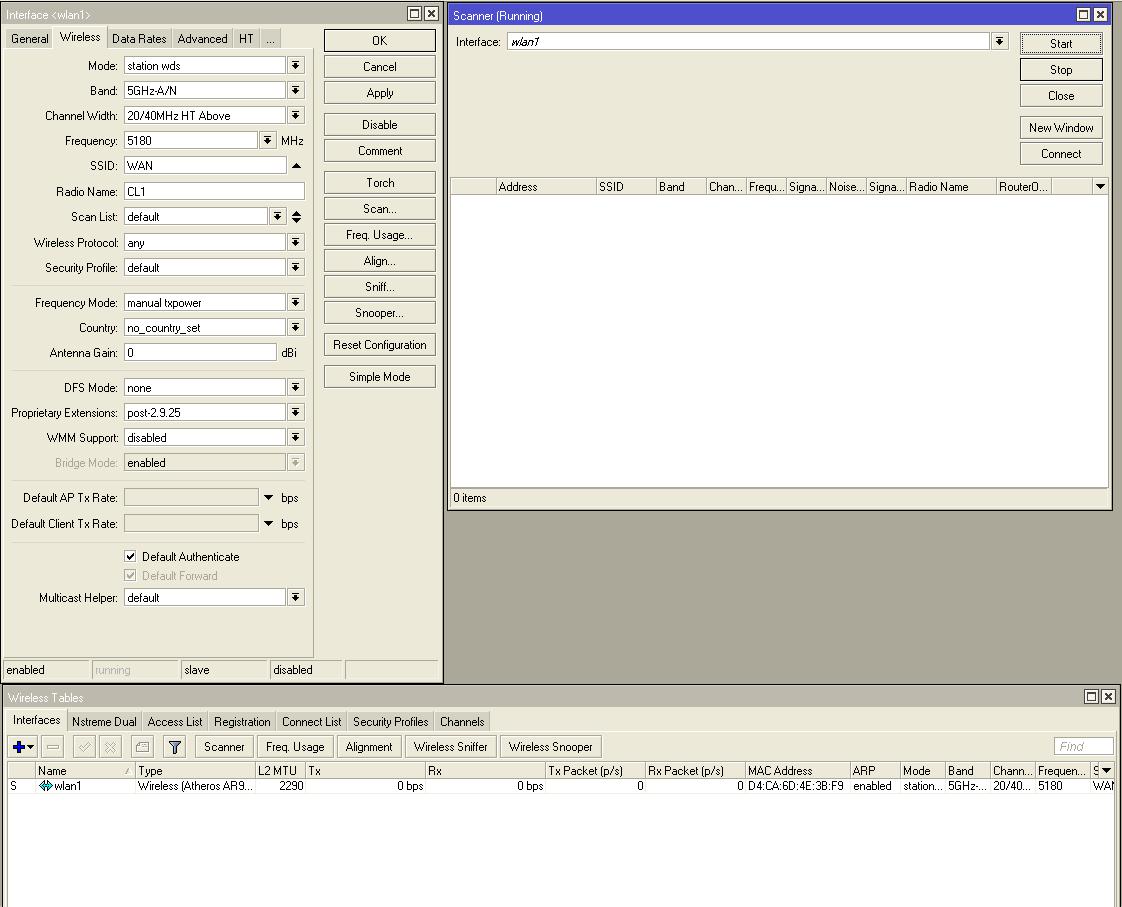

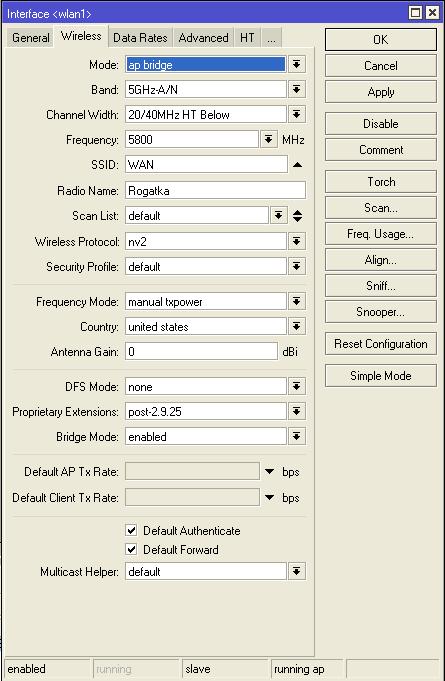

Устройство в здании настроено в "bridge_mode". Она светит на вторую SXT, которая в режиме "station_WDS". К "station_WDS" через LAN подключен OMNITIK. Через мост я на него попадаю, но он ни в какую не хочет запускать других SXT клиентов. Такое ощущение что WAN вообще мертв... Все режимы перепробовал уже. Прилепил скрины настроек и SXT клиента, и Омнитика. А как вообще проверить работает ли сам модуль? Загрузку по частотам вроде выдает... Значит живой.

[Saab95]

Прошивка случайно не 6 версии? Откатывайте на 5-ю.



Нужно отменить начальный конфиг, сбросить полностью и настроить.



Мост точка-точка делаете как тут - http://www.lanmart.ru/blogs/mikrotik-sextant-bridge/ - только TDMA period Size укажите 2-3 если нужна более высокая скорость в радио при немного более высокой задержке. Омнитик настраиваете аналогично первому устройству бриджа, только режим ap bridge. Далее все сетевые порты в бридж, туда же и беспроводной адаптер. Клиенты омнитика как второе устройство моста. Либо настроите в режим роутера по аналогии как тут - http://www.lanmart.ru/blogs/mikrotik-rb751u-2hnd_rezim-besprovodnyj-router/ - создаете бридж bridge_wan и в него помещаете беспроводной адаптер, этот бридж используете вместо ether1 инструкции, создаете bridge1 и в него добавляете ether1, далее остальные настройки 1 в 1, кроме естественно радиочасти - ее берете из первой инструкции.

[penttagon]

Спасибо. Да прошивка 6-я. Сейчас откачусь и попробую.

[penttagon]

Прошивка случайно не 6 версии? Откатывайте на 5-ю.



Нужно отменить начальный конфиг, сбросить полностью и настроить.



Мост точка-точка делаете как тут - http://www.lanmart.ru/blogs/mikrotik-sextant-bridge/ - только TDMA period Size укажите 2-3 если нужна более высокая скорость в радио при немного более высокой задержке. Омнитик настраиваете аналогично первому устройству бриджа, только режим ap bridge. Далее все сетевые порты в бридж, туда же и беспроводной адаптер. Клиенты омнитика как второе устройство моста. Либо настроите в режим роутера по аналогии как тут - http://www.lanmart.ru/blogs/mikrotik-rb751u-2hnd_rezim-besprovodnyj-router/ - создаете бридж bridge_wan и в него помещаете беспроводной адаптер, этот бридж используете вместо ether1 инструкции, создаете bridge1 и в него добавляете ether1, далее остальные настройки 1 в 1, кроме естественно радиочасти - ее берете из первой инструкции.





))))))))))))))) После дауна на 5.23 Wireless вообще пропал! Ни в портах ни в меню его нет на Omnitike.... Скачивал с RU, щас попробую с буржуев 5.25 слить. %)



Помогло)))) Появился.





Спасибо Saab95

Все настроил как сказали! И все заработало тут же :) Дело было в 6 прошивке! Спасибо огромное. В понедельник буду тестировать уже на территории завода думаю вопросы еще будут :)

Edited May 16, 2013 by penttagon
