Добрый день Господа!

Появилась возможность протестировать AS5350. fa0/0 включил в локальную сеть, fa0/1 в тестовую в виде прямого подключения к ноуту.

192.168.0.0/24 - lan

192.168.20.0/24 - test net



Задача кажется жутко тривиальной. Ноут (192.168.20.2) может пинговать оба интерфейса (fa0/0 - 192.168.0.10, fa0/1 - 192.168.20.1), а так же один пк локалки (192.168.0.178). Другие узлы не пингуются. С циски пингуется всё.

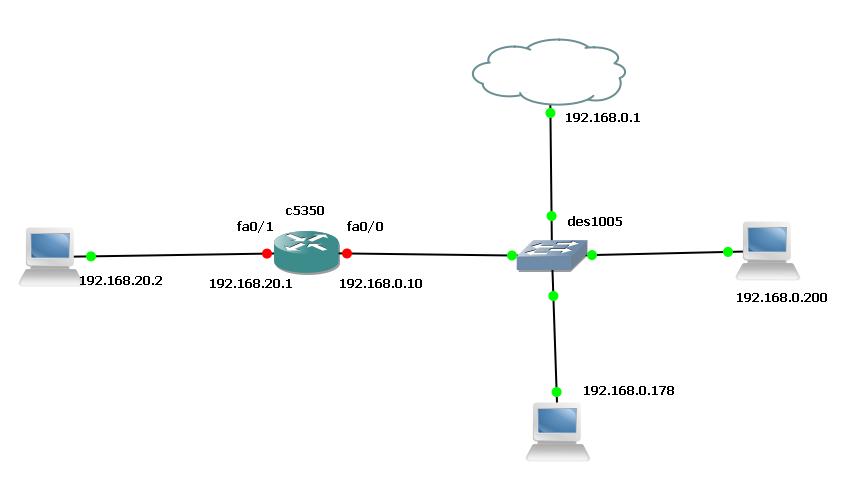

Привожу схему и конфиги


!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
service password-encryption
!
hostname something
!
boot-start-marker
boot system flash c5350-ik8s-mz.123-21.bin
no boot startup-test
boot-end-marker
!
no logging console
enable secret 5 $1$v8K/$dY0ZHdYBLrUkRaW5Yhl5U1
!
!
!
resource-pool disable
spe default-firmware spe-firmware-1
aaa new-model
!
!
aaa session-id common
ip subnet-zero
!
!
ip cef
ip domain name xxxxx
ip name-server xxxxx
!
username xxxxxx password 7 110D1C03141D05
!
!
controller E1 3/0
!
controller E1 3/1
!
!
!
!
interface FastEthernet0/0
ip address 192.168.0.10 255.255.255.0
duplex full
speed 100
!
interface FastEthernet0/1
ip address 192.168.20.1 255.255.255.0
duplex full
speed 100
!
interface Serial0/0
no ip address
shutdown
clock rate 2000000
!
interface Serial0/1
no ip address
shutdown
clock rate 2000000
!
interface Async1/00
no ip address
encapsulation slip
!
.
.
!
interface Async1/59
no ip address
encapsulation slip
!
interface Group-Async0
no ip address
encapsulation slip
no group-range
!
ip classless
ip route 0.0.0.0 0.0.0.0 192.168.0.1
ip http server
ip http authentication local
no ip http secure-server
!
!
!
ip access-list standard ssh_access
permit 10.10.0.0 0.0.255.255
permit 192.168.0.0 0.0.255.255
!
snmp-server community xxxxx RO
snmp-server enable traps tty
!
!
!
!
!
!
!
banner motd Hello! I'm $(hostname). You are connected on line $(line) on domain $(domain)
!
line con 0
line aux 0
line vty 0 4
access-class ssh_access in
exec-timeout 0 0
password 7 1413170D0F0B24
transport input telnet ssh
line 1/00 1/59
modem InOut
!
scheduler allocate 10000 400
end


something#sh ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
      D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
      N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
      E1 - OSPF external type 1, E2 - OSPF external type 2
      i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
      ia - IS-IS inter area, * - candidate default, U - per-user static route
      o - ODR, P - periodic downloaded static route

Gateway of last resort is 192.168.0.1 to network 0.0.0.0

C    192.168.20.0/24 is directly connected, FastEthernet0/1
C    192.168.0.0/24 is directly connected, FastEthernet0/0
S*   0.0.0.0/0 [1/0] via 192.168.0.1
something#


something#ping 192.168.0.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.0.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/4/16 ms
something#


something#sh arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  192.168.0.10            -   000b.fda2.0242  ARPA   FastEthernet0/0
Internet  192.168.0.1             0   0015.171d.61d6  ARPA   FastEthernet0/0
Internet  192.168.20.1            -   000b.fda2.0243  ARPA   FastEthernet0/1
Internet  192.168.20.2            2   001d.7227.0820  ARPA   FastEthernet0/1
Internet  192.168.0.178           0   0011.6b31.a0ac  ARPA   FastEthernet0/0
something#

post-71960-008077500 1333523632_thumb.jpg



Как понять такое поведение в виде доступности только одного узла локалки из тестовой сети? Может я что то упускаю?

Edited by radiskull
smart85

smart85

Posted
Posted

Добрый день Господа!

Появилась возможность протестировать AS5350. fa0/0 включил в локальную сеть, fa0/1 в тестовую в виде прямого подключения к ноуту.

192.168.0.0/24 - lan

192.168.20.0/24 - test net



Задача кажется жутко тривиальной. Ноут (192.168.20.2) может пинговать оба интерфейса (fa0/0 - 192.168.0.10, fa0/1 - 192.168.20.1), а так же один пк локалки (192.168.0.178). Другие узлы не пингуются. С циски пингуется всё.

Привожу схему и конфиги


!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
service password-encryption
!
hostname something
!
boot-start-marker
boot system flash c5350-ik8s-mz.123-21.bin
no boot startup-test
boot-end-marker
!
no logging console
enable secret 5 $1$v8K/$dY0ZHdYBLrUkRaW5Yhl5U1
!
!
!
resource-pool disable
spe default-firmware spe-firmware-1
aaa new-model
!
!
aaa session-id common
ip subnet-zero
!
!
ip cef
ip domain name xxxxx
ip name-server xxxxx
!
username xxxxxx password 7 110D1C03141D05
!
!
controller E1 3/0
!
controller E1 3/1
!
!
!
!
interface FastEthernet0/0
ip address 192.168.0.10 255.255.255.0
duplex full
speed 100
!
interface FastEthernet0/1
ip address 192.168.20.1 255.255.255.0
duplex full
speed 100
!
interface Serial0/0
no ip address
shutdown
clock rate 2000000
!
interface Serial0/1
no ip address
shutdown
clock rate 2000000
!
interface Async1/00
no ip address
encapsulation slip
!
.
.
!
interface Async1/59
no ip address
encapsulation slip
!
interface Group-Async0
no ip address
encapsulation slip
no group-range
!
ip classless
ip route 0.0.0.0 0.0.0.0 192.168.0.1
ip http server
ip http authentication local
no ip http secure-server
!
!
!
ip access-list standard ssh_access
permit 10.10.0.0 0.0.255.255
permit 192.168.0.0 0.0.255.255
!
snmp-server community xxxxx RO
snmp-server enable traps tty
!
!
!
!
!
!
!
banner motd Hello! I'm $(hostname). You are connected on line $(line) on domain $(domain)
!
line con 0
line aux 0
line vty 0 4
access-class ssh_access in
exec-timeout 0 0
password 7 1413170D0F0B24
transport input telnet ssh
line 1/00 1/59
modem InOut
!
scheduler allocate 10000 400
end


something#sh ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
      D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
      N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
      E1 - OSPF external type 1, E2 - OSPF external type 2
      i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
      ia - IS-IS inter area, * - candidate default, U - per-user static route
      o - ODR, P - periodic downloaded static route

Gateway of last resort is 192.168.0.1 to network 0.0.0.0

C    192.168.20.0/24 is directly connected, FastEthernet0/1
C    192.168.0.0/24 is directly connected, FastEthernet0/0
S*   0.0.0.0/0 [1/0] via 192.168.0.1
something#


something#ping 192.168.0.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.0.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/4/16 ms
something#


something#sh arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  192.168.0.10            -   000b.fda2.0242  ARPA   FastEthernet0/0
Internet  192.168.0.1             0   0015.171d.61d6  ARPA   FastEthernet0/0
Internet  192.168.20.1            -   000b.fda2.0243  ARPA   FastEthernet0/1
Internet  192.168.20.2            2   001d.7227.0820  ARPA   FastEthernet0/1
Internet  192.168.0.178           0   0011.6b31.a0ac  ARPA   FastEthernet0/0
something#

post-71960-008077500 1333523632_thumb.jpg



Как понять такое поведение в виде доступности только одного узла локалки из тестовой сети? Может я что то упускаю?

А 192.168.0.1 что знает о маршруте в сеть 192.168.20.0/24 ?
