Климатическая установка для шкафа Редко, но иногда возникает такая необходимость...

Думаю кому нибудь может пригодиться мой опыт оснащения шкафов с оборудованием связи нагревом и вентиляцией.

Итак....

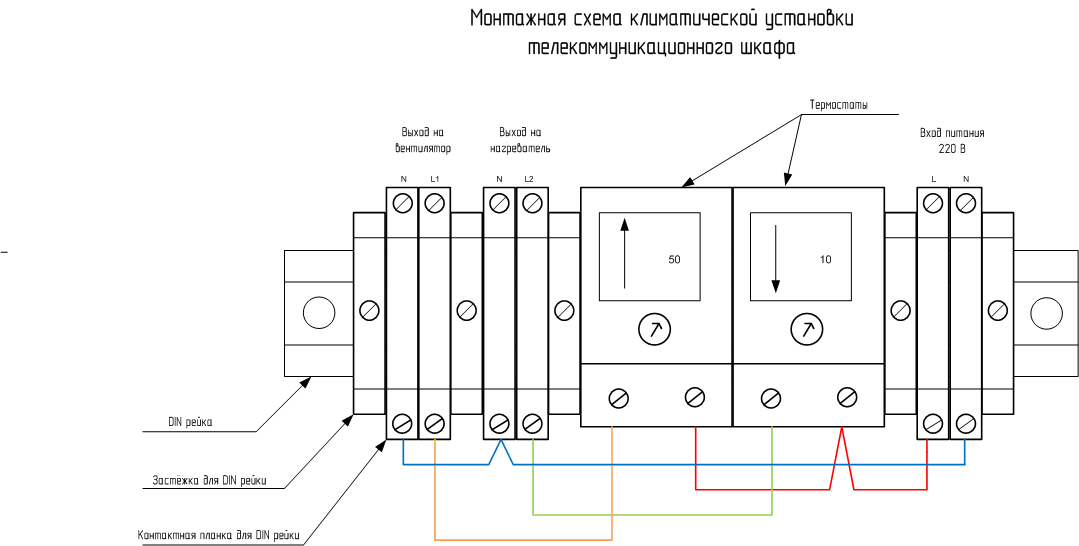

Рассусоливать не буду, привожу схему и пример расчёта нагревательного элемента:




Нагреватель для телекоммуникационного шкафа



1. Общие данные



Нагреватель предназначен для монтажа внутри щитовых шкафов, снабженных электроаппаратурой, с целью поддержания температуры, позволяющей поддерживать правильную эксплуатацию электрических устройств. Обогрев внутри шкафов, расположенных снаружи зданий, позволяет избежать конденсации влаги и пара, представляет собой отличную защиту от морозов - температура внутри шкафа поддерживается выше уровня РОСЫ. Благодаря большой поверхности алюминиевого радиатора, происходит большая теплоотдача от нагревателя внутри шкафа.



В состав нагревателя входят:

• Нагревательный элемент

• Термостат

• Контактная планка для DIN рейки

• Застёжка для DIN рейки



Коэфициент проникновения k [В/м2K]

Cталь крашенная 5,5

Сталь нержавеющая 4,5

Алюминий 12

Алюминий двойные

стенки

4,5

Другие материалы и

сплавы 3,5



Формулы для расчёта:

dT = Tw – Tz – разница температур

A = 1,8 x W x (S + G) + 1,4 x S x G – поверхность шкафа

P = A x dT x k – мощность нагревателя





2. Расчёт нагревателя для шкафа ШТА Е-2



2.1 Исходные данные



Материал шкафа – крашенная сталь

k = 5,5 В/м2K

W = 0,450 м

S = 0,625 м

G = 0,41 м

Tw = 5 грд. Целсия

Tz = -15 грд. Целсия



2.2 Расчёт



dT = 5 – (-15) = 20 грд. Ц



A = 1,8 x 0,45 x (0,625 + 0,41) + 1,4 x 0,625 x 0,41 = 1,8 x 0,45 x 1,035 + 0,358750 = 0,83835 + 0,358750 = 1,1971 м. кв.



P = 1,1971 x 20 x 5,5 = 131,681 Вт



Share this post


Link to post
Share on other sites

Как сказать коллега, материал есть, а вот практика- какие термореле применяли, какие нагреватели, какие вентиляторы, схема расположения всего этого в шкафу, фото... Народ требует зрелища, а как соединить написано в инструкции... мы применяем FLZ 542 http://www.idelectro.ru/indexkat_new/index.php?node_id=129
