Модернизация Сегмента CWDM

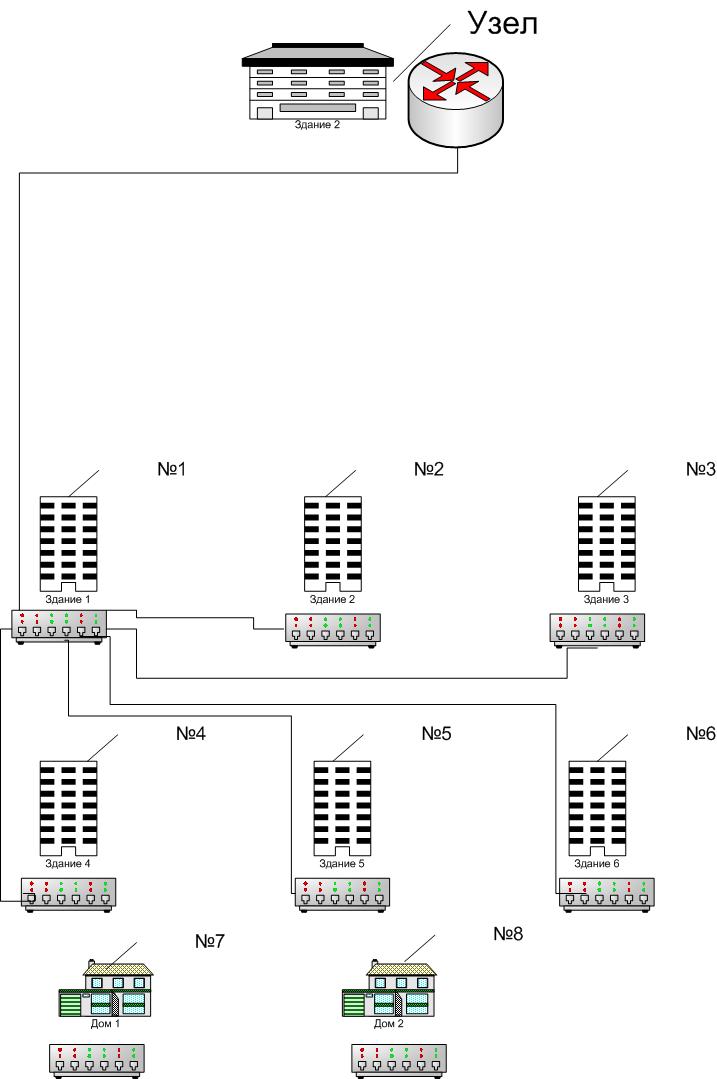

Есть сегмент в нём уже проложена оптика 4 жильная одномод между зданиями №1 и оставшимися №1-№2, №1-№3 и т. д.

Здание №1 связанно со зданием где находится узел Телематики и услуг по средством линка Wifi 60 мегабит, но прямая видимость скоро будет отсутствовать(строится Дом 17 Этажей),, оптика уже разварена и работает по 100 медиоконверторам двухволоконным, Протянуть оптику напрямую не представляется возможным, так как пости 4 км леса. но удалост арендовать 1 жилу по канализации от узла до №1

Хочется повысить качество услуг и скорости применить CWDM и для независимости домой от друг друга

На домах 100 мегабит из связки медиоконвертер и тупой свитч(свичи) меняю вторго уровня на коммутатор с 1000 мегабитными портами под SFP

На здании № 1 стоит оптический кросс куда будет приходить арендованная жила и расходится 16 жил до 8 домов

Подскажите как лучше из представленного в Магазине НАГА соорудить не зависимые каналы от Узла дождого из 8 домов


Share this post


Link to post
Share on other sites

Ну тебе надо 2 мультиплексора/демультиплексора типа http://shop.nag.ru/core.asp?main=catalog&a...574&cat=113 поставить на концах арендованного волокна. На каждый дом развести по 2 волокна от этого мультиплексора и купить цветные сфп-модули типа такого http://shop.nag.ru/core.asp?main=catalog&a...670&cat=113

Share this post


Link to post
Share on other sites
На каждый дом развести по 2 волокна от этого мультиплексора и купить цветные сфп-модули типа такого http://shop.nag.ru/core.asp?main=catalog&a...670&cat=113
А во что посоветуете эти sfp-модули поставить?

в свичи :)

Это же обычные SFP-модули, только цветные ) Поэтому их можно ставить в обычные свичи, у которых есть дырка для сфп

Share this post


Link to post
Share on other sites
Протянуть оптику напрямую не представляется возможным, так как пости 4 км леса. но удалост арендовать 1 жилу по канализации от узла до №1

...

На здании № 1 стоит оптический кросс куда будет приходить арендованная жила и расходится 16 жил до 8 домов

Мультиплексор-Демультиплексор двухволоконный SNR-CWDM2-MDM- 8, 8-канальный

Описание: Пассивное устройство спектрального мультиплексирования-демультиплексорования для 8-ми оптических каналов, работа по двум волокнам.



Share this post


Link to post
Share on other sites
Есть сегмент в нём уже проложена оптика 4 жильная одномод между зданиями №1 и оставшимися №1-№2, №1-№3 и т. д.

Здание №1 связанно со зданием где находится узел Телематики и услуг по средством линка Wifi 60 мегабит, но прямая видимость скоро будет отсутствовать(строится Дом 17 Этажей),, оптика уже разварена и работает по 100 медиоконверторам двухволоконным, Протянуть оптику напрямую не представляется возможным, так как пости 4 км леса. но удалост арендовать 1 жилу по канализации от узла до №1

Хочется повысить качество услуг и скорости применить CWDM и для независимости домой от друг друга

На домах 100 мегабит из связки медиоконвертер и тупой свитч(свичи) меняю вторго уровня на коммутатор с 1000 мегабитными портами под SFP

На здании № 1 стоит оптический кросс куда будет приходить арендованная жила и расходится 16 жил до 8 домов

Подскажите как лучше из представленного в Магазине НАГА соорудить не зависимые каналы от Узла дождого из 8 домов

какой у вас оптический бюджет на каждом из линков?



1. В центральном узле поставить 8 канальный MDM http://shop.nag.ru/core.asp?main=catalog&a...284&cat=113 + 8 CWDM SFP(соответственно нужен свитч с 8 SFP/GBIC/оптическими портами дырками (без разницы 100мбт или 1гбт))

2. По арендованному волокну у вас пойдет 8 каналов до здания 1. И дальше есть три варианта:



3*В здании1 ставим 8 канальный MDM http://shop.nag.ru/core.asp?main=catalog&a...286&cat=113 + 8 CWDM SFP, демультиплексируем 8 каналов (соответственно нужен коммутатор с 8 SFP/GBIC/оптическими портами дырками). Далее ставим конвертор http://shop.nag.ru/core.asp?main=catalog&a...4050&cat=14 на каждый канал (конвертируем CWDM 2 волокна в обычный WDM 1 волокно) и получаем WDM до каждого дома по 1 волокну.

3**В здании1 ставим 8 канальный MDM http://shop.nag.ru/core.asp?main=catalog&a...286&cat=113 демультиплексируем 8 каналов и по 2 волокнам до каждого дома тащим необходимую лямбду. На домах CWDM SFP/GBIC/оптический порт вставлено в оборудование.

3***В здании1 ставим оптический делитель http://shop.nag.ru/core.asp?main=catalog&a...370&cat=106 и с помощью него делим групповой сигнал (волокно до каждого дома подвариваем к делителю). На домах ставим "ткпиковые" OADM http://shop.nag.ru/core.asp?main=catalog&a...466&cat=113 и вытаскиваем нужную лямбду из группового сигнала (в этой схеме могут быть проблемы с оптическим бюджетом).



зы. волокно какого стандарта в арендованном кабеле и какого в Вашем?

Edited by D^2

Share this post


Link to post
Share on other sites
Протянуть оптику напрямую не представляется возможным, так как пости 4 км леса. но удалост арендовать 1 жилу по канализации от узла до №1

...

На здании № 1 стоит оптический кросс куда будет приходить арендованная жила и расходится 16 жил до 8 домов

Мультиплексор-Демультиплексор двухволоконный SNR-CWDM2-MDM- 8, 8-канальный

Описание: Пассивное устройство спектрального мультиплексирования-демультиплексорования для 8-ми оптических каналов, работа по двум волокнам.

Так там вроде 2 волокна идет к сфп-модулям, а между двумя мультиплексорами/демультиплексорами будет 1 волокно

Даже на картинке так нарисовано :)

Share this post


Link to post
Share on other sites

Нужно использовать http://shop.nag.ru/core.asp?main=catalog&a...284&cat=113

Мультиплексор-Демультиплексор одноволоконный SNR-CWDM1-MDM-10GR-8A, 8-канальный.



на узле ставишь коммутатор имеющий много слотов под модули SFP - например Cat ME3400 )) или его аналоги.

на арендованное ОВ устанавливаешь MUX-DEMUX которые указаны выше.

На точке куда приходит арендованное волокно - ставишь узел пассивной коммутации - прокидываешь с портов мультиплексора сигнал оптикой до домов.

В дом ставишь коммутатор типа ZyXEL 2108G - у него есть 1 слот под установку модулей SFP.

Покупаешь у Нага нужное кол-во SFP модулей http://shop.nag.ru/core.asp?main=catalog&a...yes&cat=108

все правильно устанавливаешь.

И радуешься хоть какой-то независимости от электриков ))



Share this post


Link to post
Share on other sites
Так там вроде 2 волокна идет к сфп-модулям, а между двумя мультиплексорами/демультиплексорами будет 1 волокно

Даже на картинке так нарисовано :)

а картинка где?

Edited by SAlekS

Share this post


Link to post
Share on other sites

В центре стоит Сиська 7600 шасси с модулем каталист под 48 sfp

На домах планирую 3552m от еджкора.

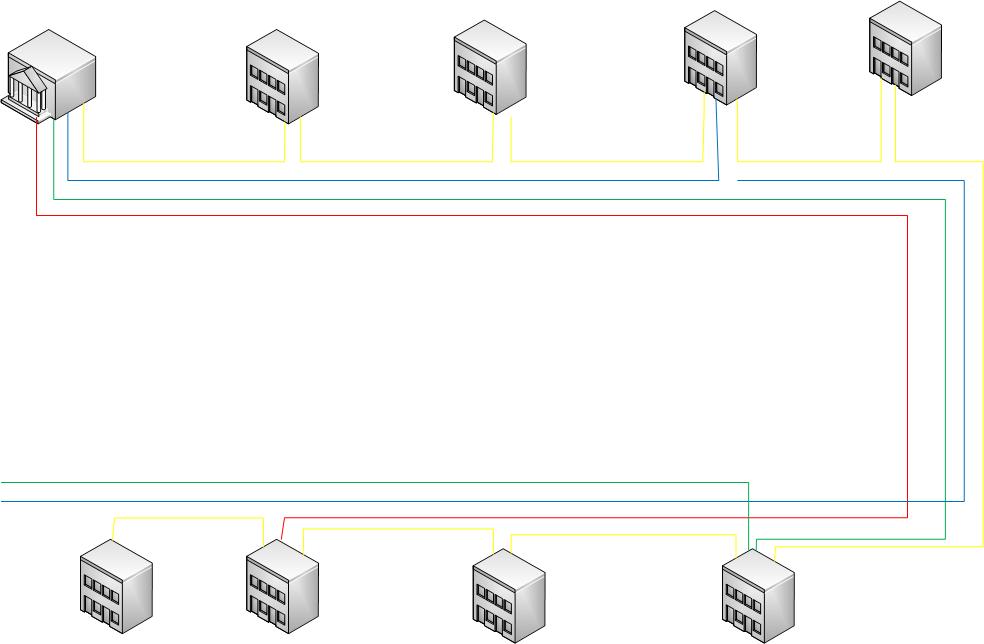

С PON связываться не хочу, есть ещё интересная схема

Надо пределать чтоб пустить два или три волокнв транзитом, лучше три. Модно ли использовать это

решение в количестве 8 штук. опятже стоит вопрос, что ставить в узле и что ставить в коммутаторы


Edited by Dance_Of_Death

Share this post


Link to post
Share on other sites
Есть сегмент в нём уже проложена оптика 4 жильная одномод между зданиями №1 и оставшимися №1-№2, №1-№3 и т. д.

Здание №1 связанно со зданием где находится узел Телематики и услуг по средством линка Wifi 60 мегабит, но прямая видимость скоро будет отсутствовать(строится Дом 17 Этажей),, оптика уже разварена и работает по 100 медиоконверторам двухволоконным, Протянуть оптику напрямую не представляется возможным, так как пости 4 км леса. но удалост арендовать 1 жилу по канализации от узла до №1

Хочется повысить качество услуг и скорости применить CWDM и для независимости домой от друг друга

На домах 100 мегабит из связки медиоконвертер и тупой свитч(свичи) меняю вторго уровня на коммутатор с 1000 мегабитными портами под SFP

На здании № 1 стоит оптический кросс куда будет приходить арендованная жила и расходится 16 жил до 8 домов

Подскажите как лучше из представленного в Магазине НАГА соорудить не зависимые каналы от Узла дождого из 8 домов

какой у вас оптический бюджет на каждом из линков?



1. В центральном узле поставить 8 канальный MDM http://shop.nag.ru/core.asp?main=catalog&a...284&cat=113 + 8 CWDM SFP(соответственно нужен свитч с 8 SFP/GBIC/оптическими портами дырками (без разницы 100мбт или 1гбт))

2. По арендованному волокну у вас пойдет 8 каналов до здания 1. И дальше есть три варианта:



3*В здании1 ставим 8 канальный MDM http://shop.nag.ru/core.asp?main=catalog&a...286&cat=113 + 8 CWDM SFP, демультиплексируем 8 каналов (соответственно нужен коммутатор с 8 SFP/GBIC/оптическими портами дырками). Далее ставим конвертор http://shop.nag.ru/core.asp?main=catalog&a...4050&cat=14 на каждый канал (конвертируем CWDM 2 волокна в обычный WDM 1 волокно) и получаем WDM до каждого дома по 1 волокну.

3**В здании1 ставим 8 канальный MDM http://shop.nag.ru/core.asp?main=catalog&a...286&cat=113 демультиплексируем 8 каналов и по 2 волокнам до каждого дома тащим необходимую лямбду. На домах CWDM SFP/GBIC/оптический порт вставлено в оборудование.

3***В здании1 ставим оптический делитель http://shop.nag.ru/core.asp?main=catalog&a...370&cat=106 и с помощью него делим групповой сигнал (волокно до каждого дома подвариваем к делителю). На домах ставим "ткпиковые" OADM http://shop.nag.ru/core.asp?main=catalog&a...466&cat=113 и вытаскиваем нужную лямбду из группового сигнала (в этой схеме могут быть проблемы с оптическим бюджетом).



зы. волокно какого стандарта в арендованном кабеле и какого в Вашем?

Везде классический одномод Саранск кабель оптика

Share this post


Link to post
Share on other sites
Везде классический одномод Саранск кабель оптика
я к тому, что если там вдруг окажется g.655 (или старые g.652a,b) - то 8 каналов по арендованному волокну с помощью CWDM не протащить.
Надо пределать чтоб пустить два или три волокнв транзитом, лучше три. Модно ли использовать это

решение в количестве 8 штук. опятже стоит вопрос, что ставить в узле и что ставить в коммутаторы

не понятно какой цели Вы пытаетесь достигнуть. Если Вам необходимо сделать "цепочку" коммутаторов, то на каждом выносе ставите 2 OADM модуля типа http://shop.nag.ru/core.asp?main=catalog&a...320&cat=113.
Edited by D^2

Share this post


Link to post
Share on other sites
Нужно использовать http://shop.nag.ru/core.asp?main=catalog&a...284&cat=113

Мультиплексор-Демультиплексор одноволоконный SNR-CWDM1-MDM-10GR-8A, 8-канальный.



на узле ставишь коммутатор имеющий много слотов под модули SFP - например Cat ME3400 )) или его аналоги.

на арендованное ОВ устанавливаешь MUX-DEMUX которые указаны выше.

На точке куда приходит арендованное волокно - ставишь узел пассивной коммутации - прокидываешь с портов мультиплексора сигнал оптикой до домов.

В дом ставишь коммутатор типа ZyXEL 2108G - у него есть 1 слот под установку модулей SFP.

Покупаешь у Нага нужное кол-во SFP модулей http://shop.nag.ru/core.asp?main=catalog&a...yes&cat=108

все правильно устанавливаешь.

И радуешься хоть какой-то независимости от электриков ))

независимость от не нужна, питание построено по схеме переключениЯ между фазами до Упса - АПФ



Везде классический одномод Саранск кабель оптика
я к тому, что если там вдруг окажется g.655 (или старые g.652a,b) - то 8 каналов по арендованному волокну с помощью CWDM не протащить.

Оптику проложили недавно полгода назад, Предложили сами арендодатели воспользоваться таким методом, но их оборудование зашкаливает по ценам.....



не понятно какой цели Вы пытаетесь достигнуть. Если Вам необходимо сделать "цепочку" коммутаторов, то на каждом выносе ставите 2 OADM модуля типа http://shop.nag.ru/core.asp?main=catalog&a...320&cat=113.
Хочу использовать эти три волокна для подключения ещё трёх сегментов по технологии CWDM

Просто Большая удалённость центрального узла от подключаемых районов и поэтому предшественниками было заложено соеднение посредством радиоканала с сегментами, сейчас пытаемся сделать всё красиво и функционально. Проложить Новую оптику по канализацисегментов до не представляется возможным по ряду технических и бюрократических причин.

Внутри сегментов могу воздушками опутать как хочу, а вот соединить сегменты через центральный узел нельзя по воздуху.

Цель одна постоить Мультисервисную сеть. с одним Узлом доступа.
