[SeMiK]

Приветствую, вас, уважаемые профессионалы!

Помогите, пожалуйста, с настройками Satlink ST 6503.

Пытаюсь подключить данный модулятор к ТВ Samsung 2013г/в UE32F6400, dvbt2 на этом ТВ присутствует (показывает эфирную "цифру").

Прошивка Satlink ST 6503 5.4D it9527

С настройками "по умолчанию" ТВ не находит канал.

Пробовал покрутить настройки, но какие именно должны быть - нигде не смог найти ((

Подскажите, пожалуйста, в каких пунктах настройки что нужно выставить?

Без входного сигнала HDMI - ТВ должен находить установленный на модуляторе канал (пустой, как несущую)?

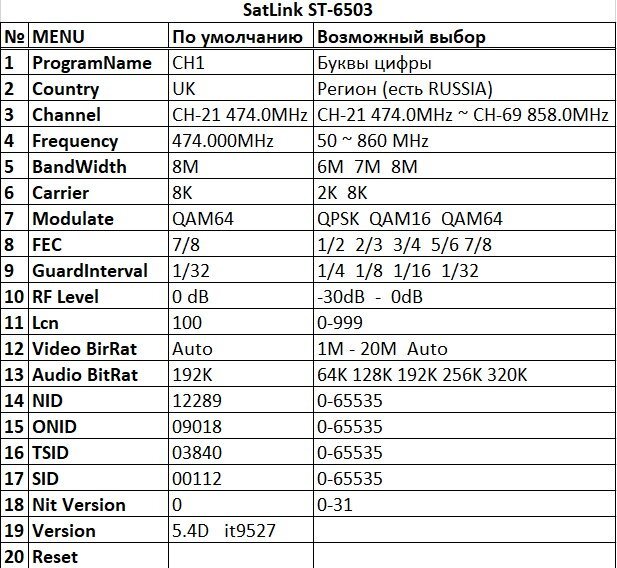

Настройки по умолчанию:



Настройки SatLink ST-6503.xlsx

Изменено 25 февраля пользователем SeMiK

[sky star]

отписал в личку

[Глеб Высоцкий]

Первое (сто пудов) - уменьшите уровень на выходе. Аттенюатор 0 дБ - это 100 дБмкВ (судя по спецификации модулятора). Такого уровня в цифре хватит прокачать жилую девятиэтажку. Если подключаете модулятор к одному телевизору непосредственно, напрямую, то телевизор "захлебнулся". Смело ставьте регулировку на -30 дБ, а ещё и внешний аттенюатор 10-15 дБ не помешал бы.



Второе (желательно) - выберите режим, соответствующий битрейту. Сейчас У Вас стоят настройки, соответствующие максимальной пропускной способности. Но у Вас же единственный ТВ канал, а не пакет. Большая скорость не нужна. (Или это какой-то супер-пупер фул эйч ди?)

Определите примерно битрейт вашего канала. Вот тут есть таблица скоростей в DVB-T:

https://old.telesputnik.ru/archive/36/article/56.html

Выберите режим, который обеспечит скорость выше вашего битрейта максимум  в полтора - два раза. Выжимать максимальную скорость нет смысла - она всё равно не используется. Зато чем сложнее модуляция и меньше избыточность FEC, тем менее помехоустойчив сигнал.

Изменено 25 февраля пользователем Глеб Высоцкий

[SeMiK]

Выяснил следующее...

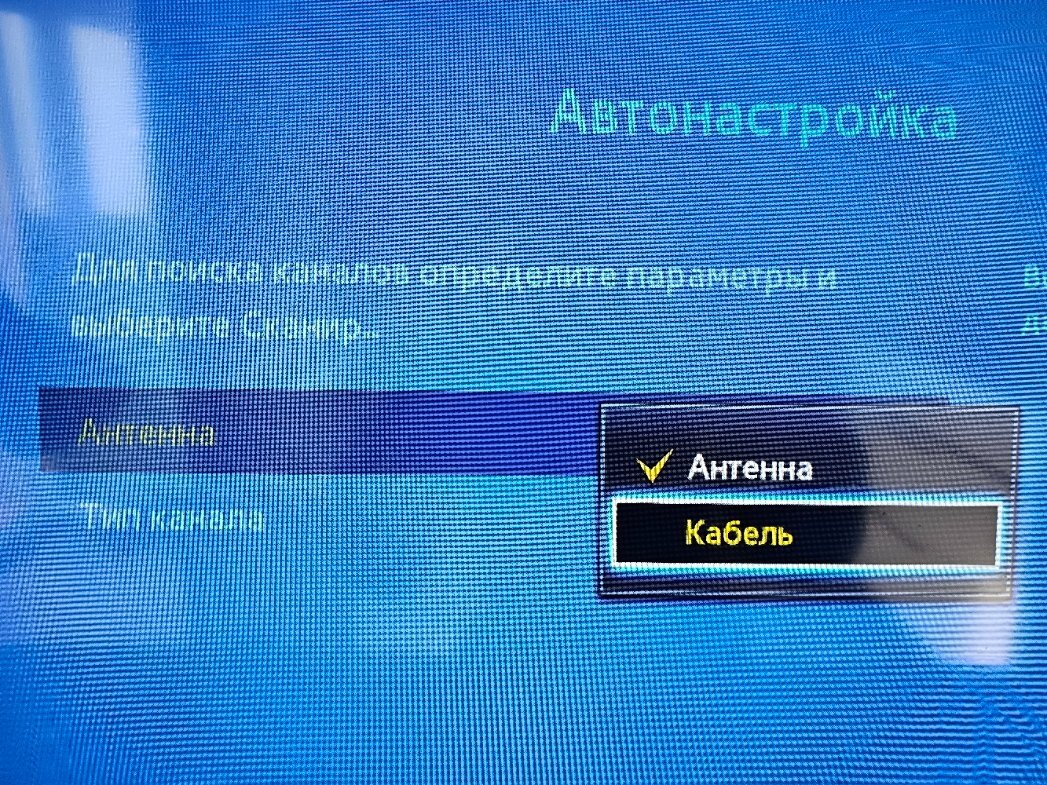

У телевизора 2 режима поиска каналов: "Антенна" и "Кабель"

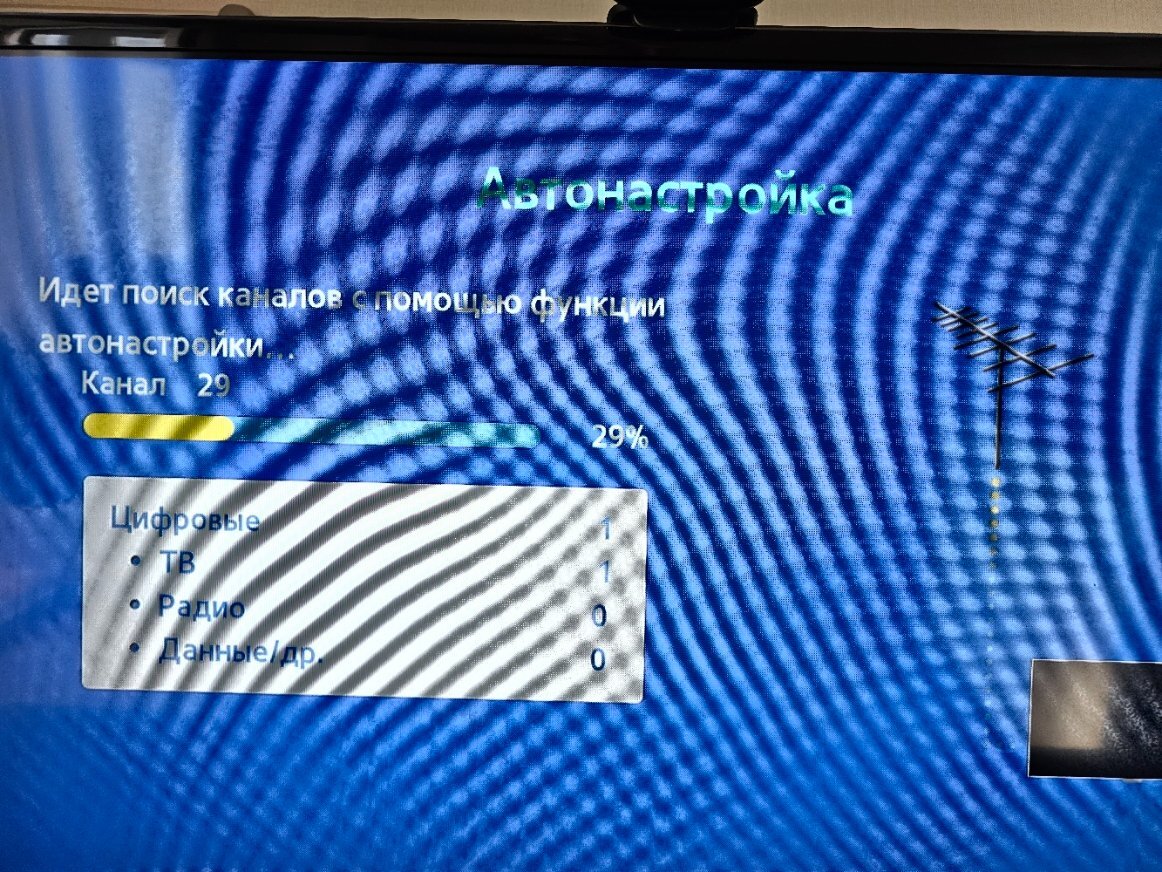

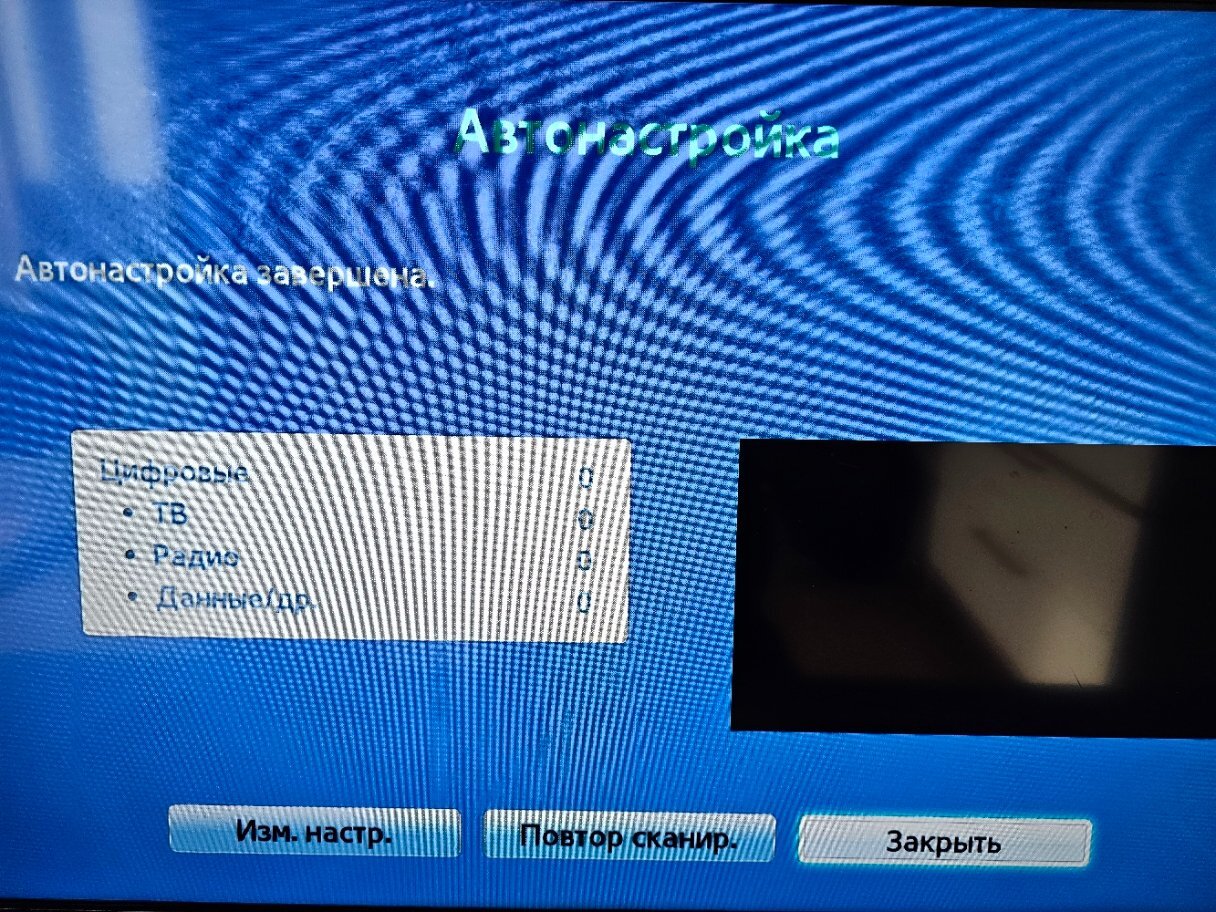

В режиме "Кабель" - модуль не находит, а в режиме "Антенна" - находит (именно тот канал, который установлен на модуле) и всё работает.

НО, все ТВ программы телевизор находит в режиме "Кабель" и как объединить ТВ программы и модуль - не понятно, а скорее всего и не возможно (((

Как нужно настроить модуль, что бы телевизор находил его в режиме "Кабель"?

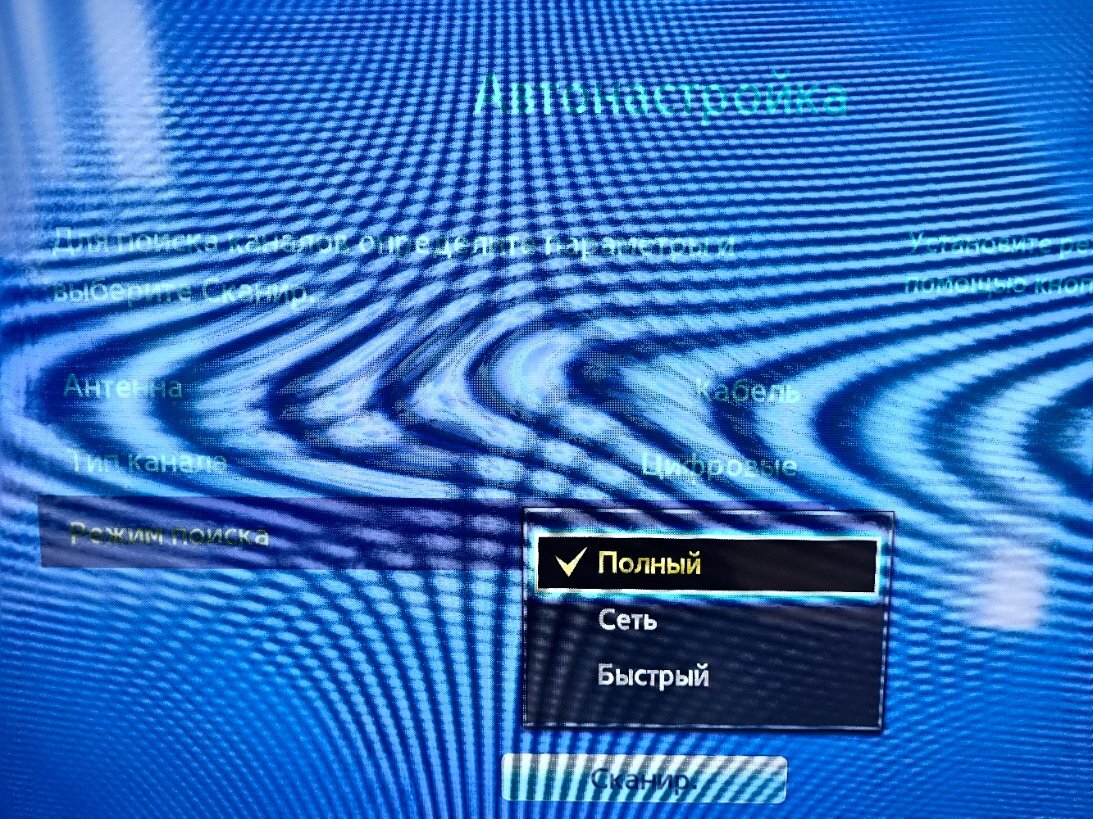

чем вообще они отличаются эти режимы? единственное - в режиме "Кабель" более развернутое меню (при настройке поиска - есть еще выбор этот поиска: Полный, Сеть и Быстрый, но не находит модуль никак).



Извините, за качество фоток!

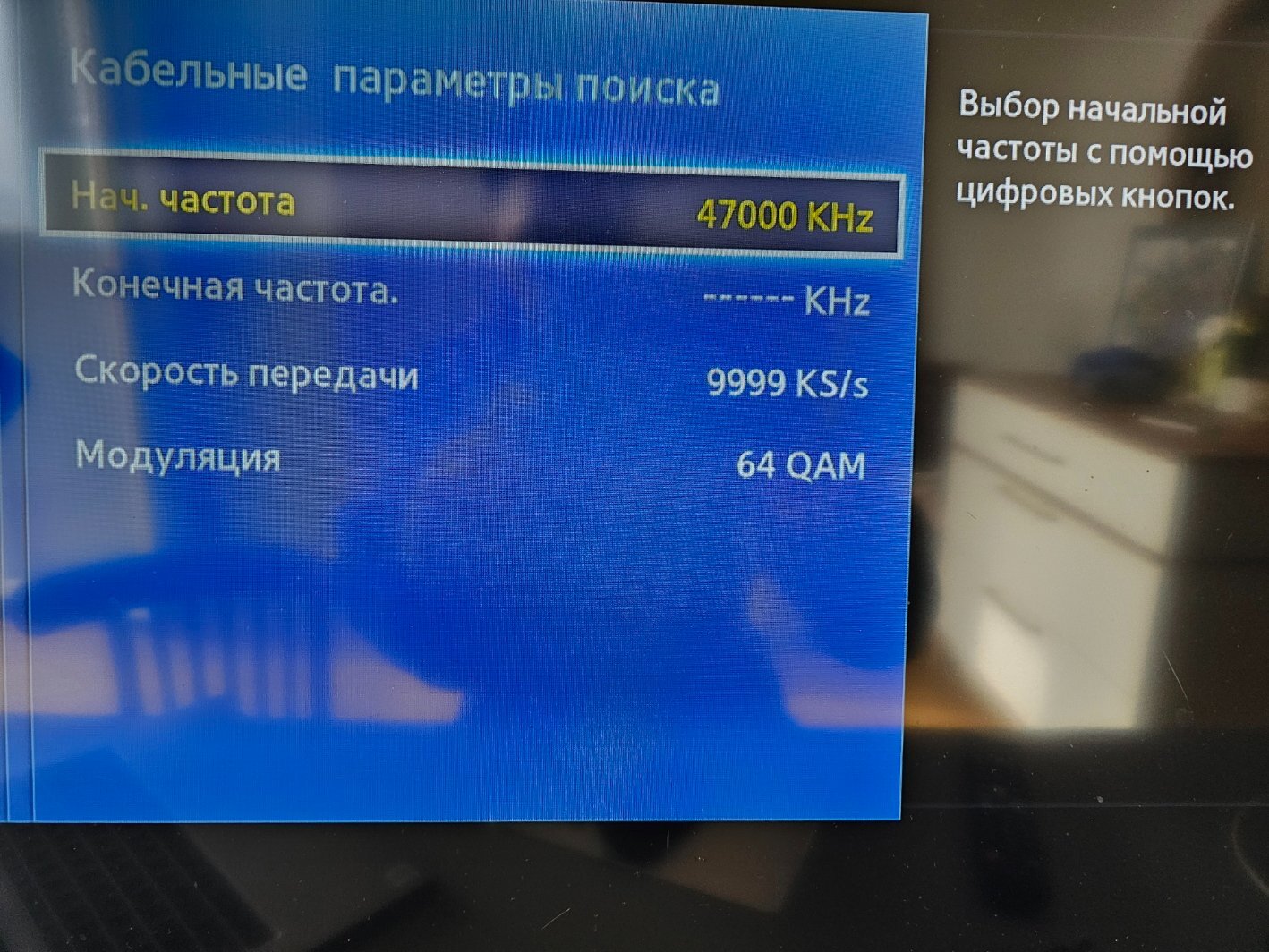

Еще на телевизоре в режиме поиска "Кабель" есть такие настройки



Это, похоже, для режима "Кабель - Полный (или Общий)":



а это для режима "Кабель - Быстрый":



Что такое "Индентиф. сети"???  В модуле это "11. Lcn"???

И что такое "Скорость передачи" в модуле - "12. Videp BitRat"???



Тоже пробовал разные каналы, частоты, Lcn  - ничего не находит.



"10. RF Level" = -30 dB

Изменено 26 февраля пользователем SeMiK

[sky star]

происходит что то странное ,

но по другому  и не должно быть

[Глеб Высоцкий]

Под "чем-то странным" коллега имеет в виду ваше поведение, уважаемый ТС. Потому что Вы задали вполне адекватные вопросы, а, как оказалось, не знаете самых основ.



В режиме "кабель" телевизор ищет кабельные цифровые каналы DVB-C, а в режиме "антенна" - эфирные DVB-T/DVB-T2. Сигналы в принципе разные, разные схемы модуляции. Ваш модулятор - эфирный (DVB-T). "Настроить" его в "кабельный режим" невозможно - нужна другая аппаратная железка.



У производителей ТВ в голове не укладывается, что кто-то смотрит ТВ одновременно с кабеля и с эфира, поэтому кабельные и эфирные каналы "прописываются" в разные списки и обычным образом друг между друг не переключаются. Но это сильно зависит от вендора и модели телевизора. Покорному слуге когда-то удалось найти такое переключение на Самсунгах - не то чтобы прямо штатно, но одной кнопкой менять эфирные список на кабельный и наоборот. Тема бурно обсуждалась в этом форуме лет 6-7 назад.

Резюме. Если Вам надо, чтобы абоненты кабельного ТВ смотрели вместе с кабельным ТВ ваш канал с модулятора, Вам надо

1. Либо заменить эфирный модулятор на кабельный (DVB-C)

2. Либо экспериментировать отдельно с каждым конкретным телевизором, может ли он одновременно хранить эфирный и кабельный список и оперативно переключаться между ними.

10 часов назад, SeMiK сказал:

Что такое "Индентиф. сети"???  В модуле это "11.

В вашем случае (вы не оператор) - не имеет значения. Лишь бы лежал в пределах допустимых значений и не совпадал с сигналами от реального оператора.

10 часов назад, SeMiK сказал:

Lcn"??

Логический номер канала. По идее, по этому номеру канал позиционируется в списке по результату поиска. Однако некоторые телевизоры его игнорируют и расставляют найденные каналы, например, по алфавиту (а то и вовсе непонятно по какому принципу).

Но в общем, для вашего кейса тоже без разницы.

10 часов назад, SeMiK сказал:

И что такое "Скорость передачи" в модуле - "12. Videp BitRat"???

Прочтите статью по ссылке в моем предыдущем посту!



Изменено 26 февраля пользователем Глеб Высоцкий

[sky star]

Глеб я в личку предложил помощь , мы даже телегой сконектились , но дальше дело не пошло (

я по слепоте куриной писать долго и быстро не могу ,

голосом - помогаю



но что то пошло не так , а помочь разобраться "от печки" я искренне хотел ....



сейчас порой приходиться

даже не помогать , а с начала разобраться что заказчик хочет !

что ему надо , и уже потом возможно ли это реализовать

[Глеб Высоцкий]

16 часов назад, sky star сказал:

сейчас порой приходиться

даже не помогать , а с начала разобраться что заказчик хочет !

Почему сейчас? Всегда так было. И в реальной работе и здесь, в форуме.

Не первый раз и, надо думать, не последний.

Изменено 27 февраля пользователем Глеб Высоцкий
