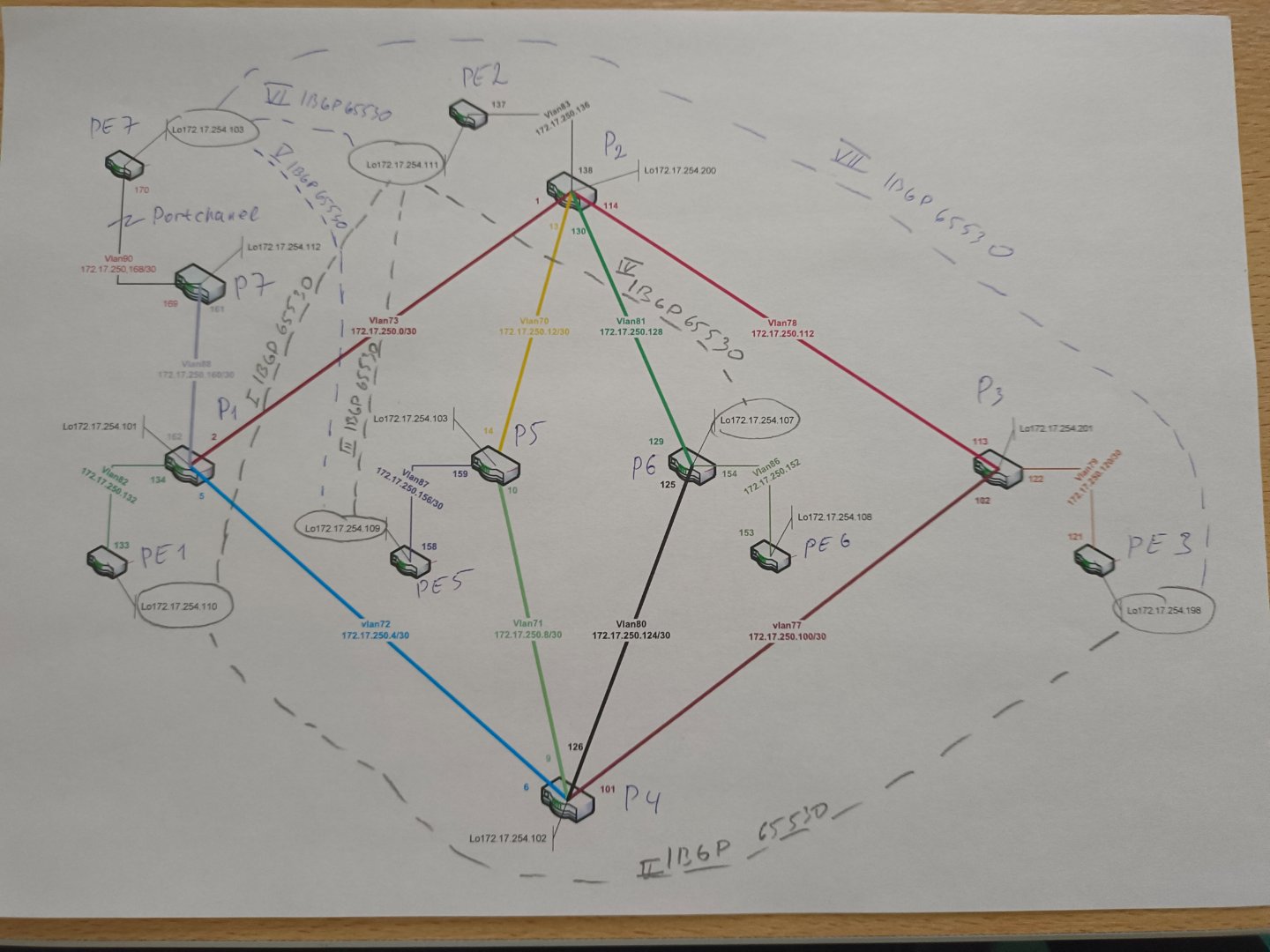

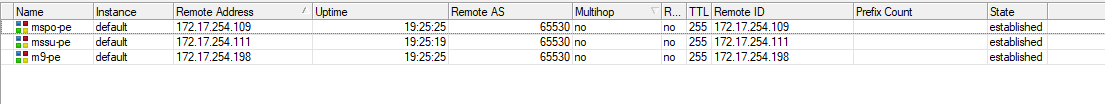

Владимир320 Опубликовано 16 марта, 2023 (изменено) очень нужны советы или свежие мысли куда копать. Есть OSPF кольцо, построенное на HUAWEI S5720-36C-EI-AC / S6720-30C-EI-24S-AC, на карте отображены как "P" В качестве PE использую микроты CCR1009/1016/1036 BGP vpls На карте отобразил между кем и кем подняты bgp сессии, надеюсь читабельно. BGP подняты на loopback адресах. Узел P7, PE7 появился в сети буквально неделю назад и подняты сессии между: PE7<->PE3 PE7<->PE5 PE7<->PE2 vpls на PE7 пока не настроен. В общем раз в сутки, примерно через 12 часов работы начинают отваливаться bgp на PE7 со всеми тремя пирами одновременно, с логами HoldTimer expired. Начал копать и понял, что перестает пинговаться loopback на PE7 с любого из соседа, а также c PE7 не пингуются loopback адреса всех железок P, PE. bgp сессии падают и пока не передёрну порт на P7 в сторону PE7 сессии не поднимаются, иногда хватало передёрнуть loopback на PE7. Между P7 и PE7 была агрегация портов, разобрал ее и проблема осталась, поменял патчи и тоже самое. Никаких страшных логов на Железках нет, кроме HoldTimer expired. Во время отвала BGP, делаю пинг loopback адреса c P7 на PE7 и пинга нет, делаю пинг ptp интерфейса с P7 на PE7 и пинг есть. При пинге loopback адресов всегда указываю src loopback откуда делаю пинг На P везде прописана статика в сторону loopback PE и далее забираю все в оспф. Кидаю конфиги PE7 (CCR1036-8G-2S+): /ip address add address=172.17.250.170/30 interface=vlan90 network=172.17.250.168 add address=172.17.254.113 interface=loopback network=172.17.254.113 /interface bridge add name=loopback protocol-mode=none /routing bgp instance set default client-to-client-reflection=no router-id=172.17.254.113 /routing bgp peer add address-families=l2vpn name=m9-pe remote-address=172.17.254.198 remote-as=65530 update-source=loopback add address-families=l2vpn name=mssu-pe remote-address=172.17.254.111 remote-as=65530 update-source=loopback add address-families=l2vpn name=mspo-pe remote-address=172.17.254.109 remote-as=65530 update-source=loopback /mpls set dynamic-label-range=27000-29000 /mpls ldp set enabled=yes lsr-id=172.17.254.113 transport-address=172.17.254.113 /mpls ldp interface add interface=vlan90 /ip route add distance=1 dst-address=172.17.254.101/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.102/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.103/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.107/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.108/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.109/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.110/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.111/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.112/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.198/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.200/32 gateway=172.17.250.169 add distance=1 dst-address=172.17.254.201/32 gateway=172.17.250.169 P7(S6720-30C-EI-24S-AC): interface Vlanif90 ip address 172.17.250.169 255.255.255.252 mpls mpls mtu 1520 mpls ldp mpls ldp transport-address LoopBack0 interface LoopBack0 ip address 172.17.254.112 255.255.255.255 ospf 1 router-id 172.17.254.112 import-route static route-policy Static-to-OSPF area 0.0.0.0 network 10.1.217.0 0.0.0.255 network 172.17.250.160 0.0.0.3 network 172.17.250.164 0.0.0.3 network 172.17.250.168 0.0.0.3 network 172.17.254.112 0.0.0.0 route-policy Static-to-OSPF permit node 100 if-match acl 2220 acl number 2220 rule 5 permit source 172.17.254.113 0 mpls lsr-id 172.17.254.112 mpls lsp-trigger ip-prefix ldp # mpls ldp ip ip-prefix ldp index 10 permit 172.17.254.112 32 НА всех остальных узлах настроки примерно идентичные и проблем никаких на них нет, все работает. Начинаю грешить на Huawei P7(заменить?), может сума сходить начинает, непонятно На карте правильный адрес loopback PE7 - 172.17.254.113 Изменено 16 марта, 2023 пользователем Владимир320 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
BOJIKA Опубликовано 16 марта, 2023 что происходит с маршрутом на loobpack на других коробках? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
VolanD666 Опубликовано 16 марта, 2023 Сделайте трассировку, запустите сниффер на микроте и посмотрите где траффик теряется. Найдете точку где возникает проблему и оттуда уже можно будет копать. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Владимир320 Опубликовано 16 марта, 2023 (изменено) Откуда бы я не запустил трассировку, рвется она на P7 всегда. Доходит до адрес 172.17.250.169 и все В оспф при этом все сдается и адрес 172.17.254.113 разлетается по всей сети Думал, что косяк с bgp да врятли дело с ним, как-то же оно работает пол дня потом падает замертво и помогает тока передёргивание loopback или порта. Гигантского трафика в сети нет, ошибок на портах никаких нет. Может я чет упускаю, по этому и создал тему. Пока временно переключил PE7 в P1, P7 вообще отрубил. Жду 12 часов) Изменено 16 марта, 2023 пользователем Владимир320 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
VolanD666 Опубликовано 16 марта, 2023 При пинге пакет до микротика долетает? Вы видите его в сниффере? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Владимир320 Опубликовано 16 марта, 2023 забыл проверял это или нет, припоминается, что долетал пинг, но не уходил Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Владимир320 Опубликовано 17 марта, 2023 (изменено) После переключения PE7 на P1 пока полет нормалаьный, так долго сессии ещё не держались). P7 чет химичит Изменено 17 марта, 2023 пользователем Владимир320 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Владимир320 Опубликовано 20 марта, 2023 (изменено) Пользуясь случаем, озвучу вопрос по поводу site-id. (исходя из официального описания, он должен быть уникальным для каждого сайта) То есть уникальный site-id для одного vpls или достаточно использовать один site-id на всех vpls в сторону одного соседа? Из моего примера, между PE1 и PE2 поднята bgp сессия и поднято три bgp vpls интерфейса, и в каждом vpls я указал одинаковые site-id. Пример: PE1: /interface vpls bgp-vpls add bridge=bridge_vpls_vlan53 bridge-horizon=5 export-route-targets=65530:53 import-route-targets=65530:53 name=vpls_53 route-distinguisher=65530:53 site-id=50 add bridge=bridge_vpls_vlan800 bridge-horizon=5 export-route-targets=65530:800 import-route-targets=65530:800 name=vpls_800 route-distinguisher=65530:800 site-id=50 add bridge=bridge_vpls_vlan85 bridge-horizon=5 export-route-targets=65530:85 import-route-targets=65530:85 name=vpls_85 route-distinguisher=65530:85 site-id=50 PE2: /interface vpls bgp-vpls add bridge=bridge_vpls_vlan53 bridge-horizon=5 export-route-targets=65530:53 import-route-targets=65530:53 name=vpls_53 route-distinguisher=65530:53 site-id=51 add bridge=bridge_vpls_vlan800 bridge-horizon=5 export-route-targets=65530:800 import-route-targets=65530:800 name=vpls_800 route-distinguisher=65530:800 site-id=51 add bridge=bridge_vpls_vlan85 bridge-horizon=5 export-route-targets=65530:85 import-route-targets=65530:85 name=vpls_85 route-distinguisher=65530:85 site-id=51 Это нормальная практика? или все-равно лучше указывать разные site-id даже между двумя соседями? У меня как бы все работает при такой схеме, но не совсем понятен этот site-id Изменено 20 марта, 2023 пользователем Владимир320 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Владимир320 Опубликовано 23 марта, 2023 В общем перепрошил я Huawei P7 и все стабильно Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
