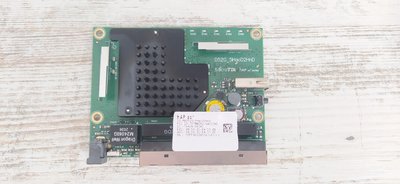

Роутер Mikrotik HAP AC² после грозы

Работал до грозы, после грозы не работает.



Стал греться, светодиод питания загорается, но по winbox не шьется.

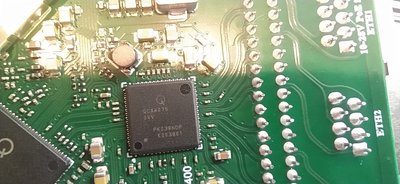

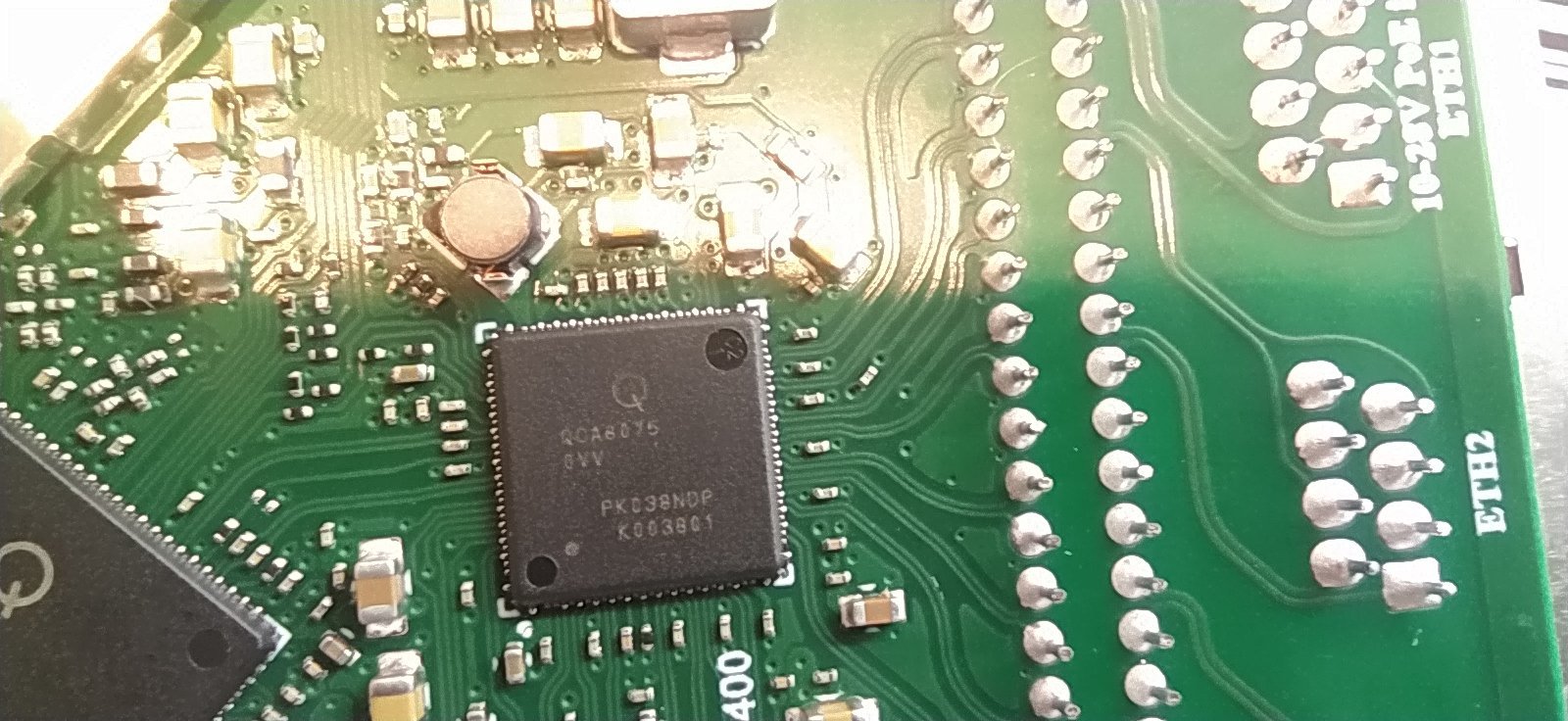

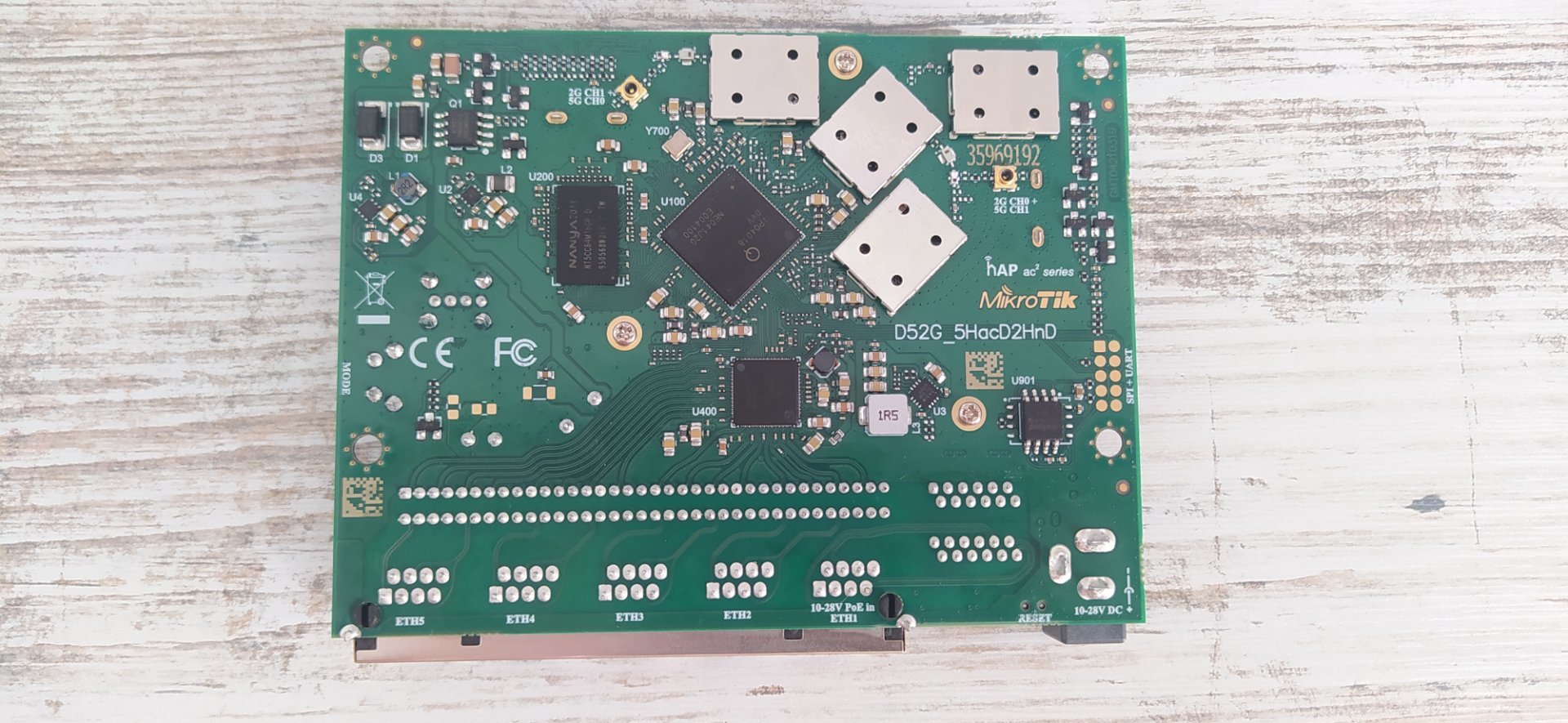

Вкрытие показало, что греется коммутатор Qualcomm QCA8075
https://github.com/Deoptim/atheros/blob/master/QCA8075-QCA8072-co-layout-design.pdf
Информации по нему, как и по самому роутеру мало.
В основном обзоры и вскрытия со скудным описание "железа".

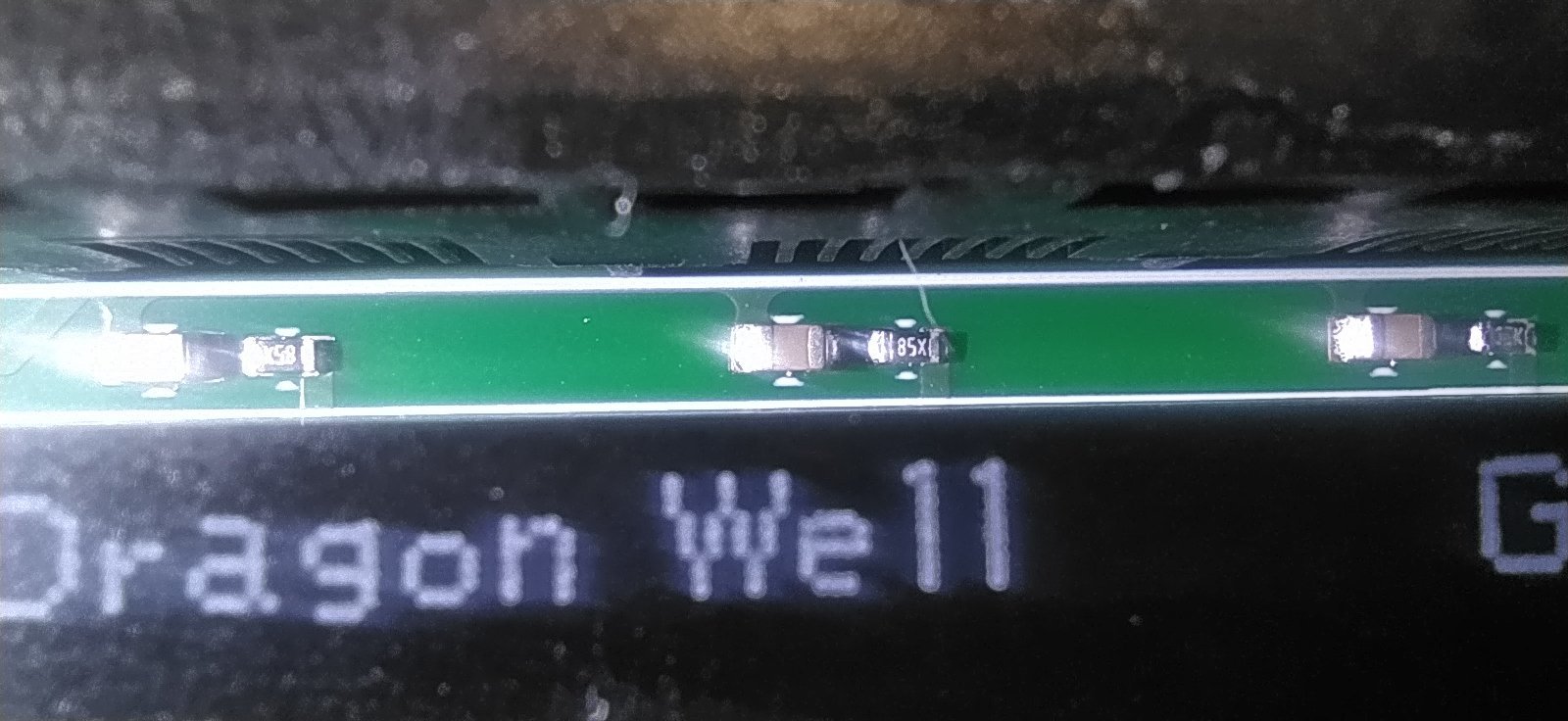

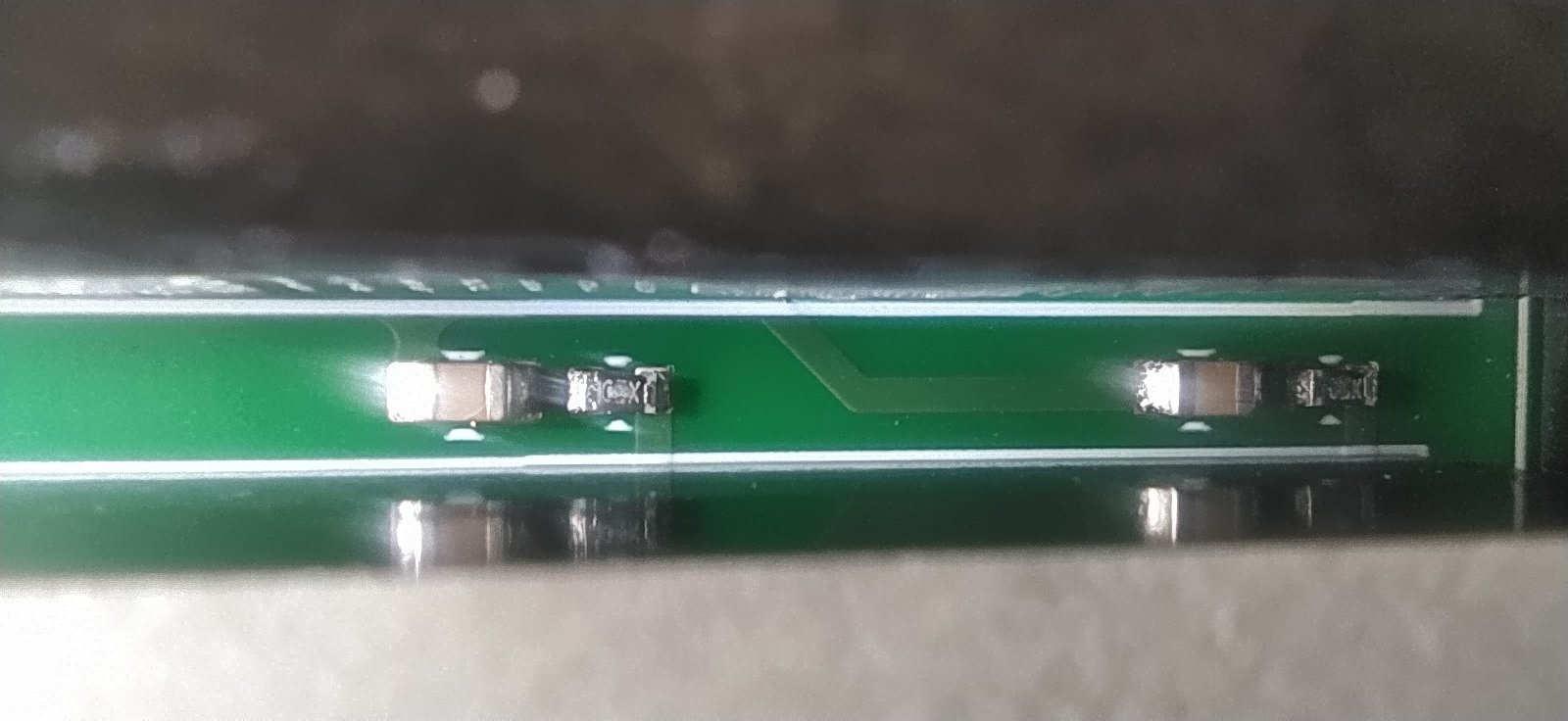

Также обнаружены странные SMD резисторы, с маркировкой 85X
https://electronics.stackexchange.com/questions/484238/strange-markings-on-smt-resistors
которые похоже пробило разрядом грозы.

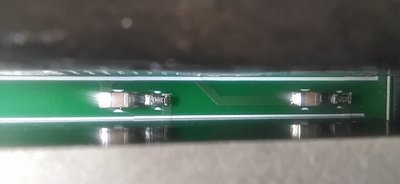

Есть и целые резисторы
Сопротивление двух исправных резисторов 85X около 74 Ом.
Сопротивление пробитых - бесконечность(обрыв).
Также повреждены три резистора по входу POE.

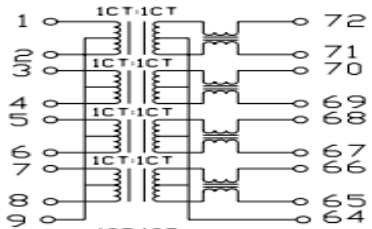

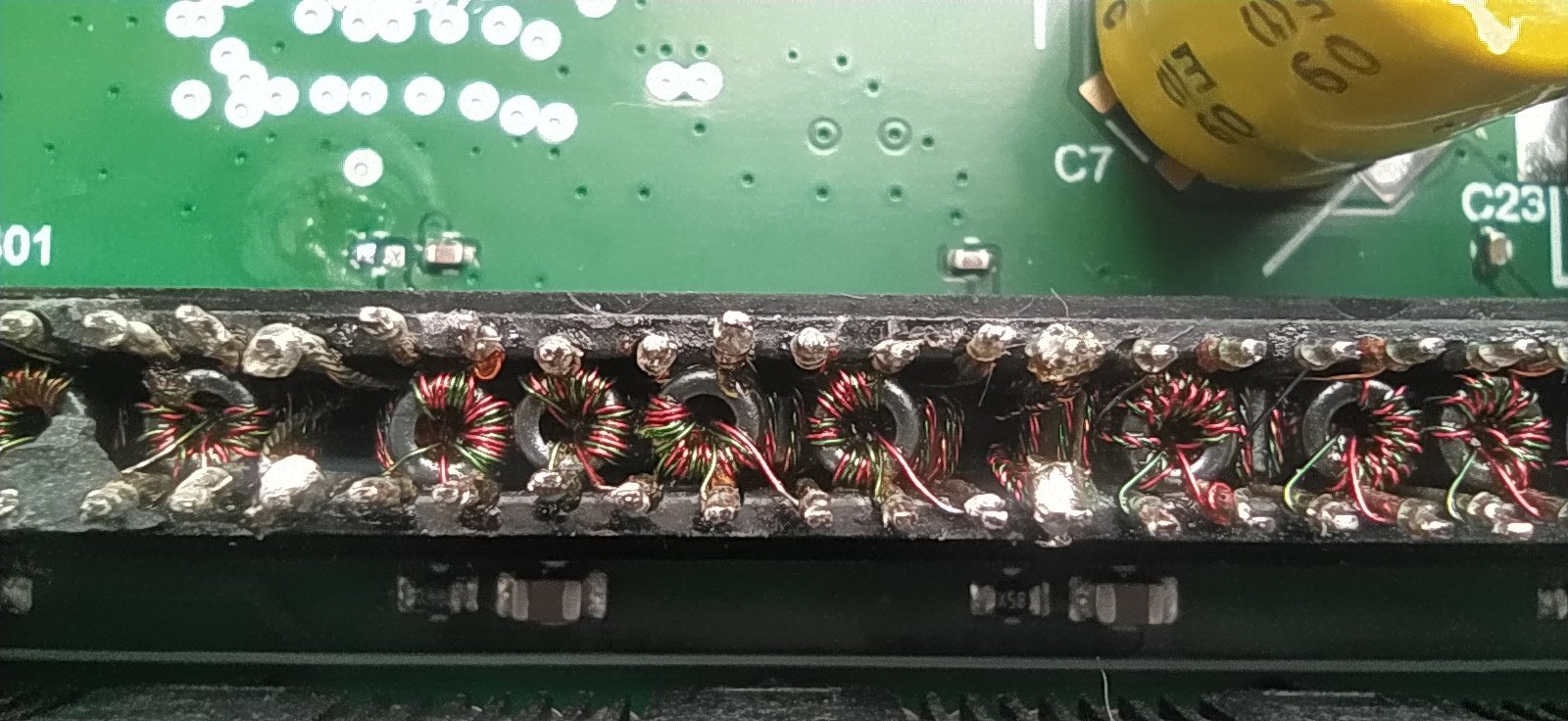

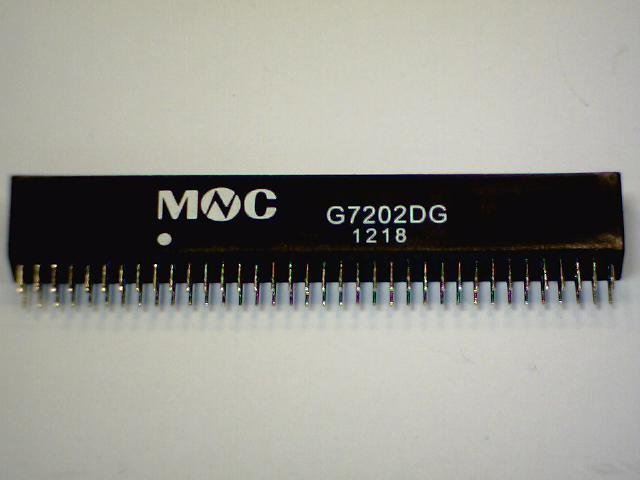

От LAN портов цепи идут через трансформатор g7202DG, который носит функцию(мои предположения) согласующего трансформатора.
2146686427_transformator-mantech-g7_57491.thumb.jpg.41d276134e9861953627518fb8ca40cd.jpg

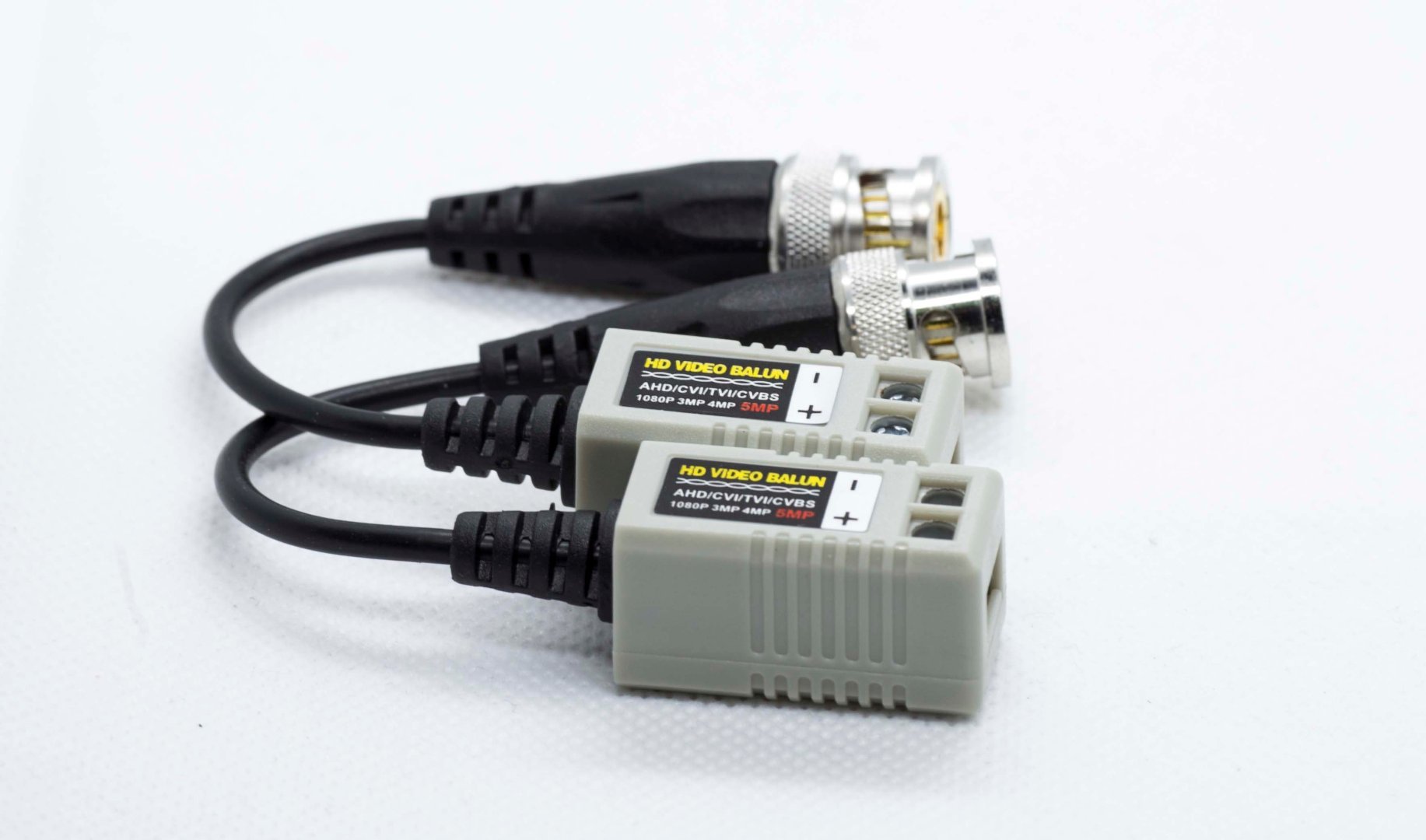

Наподобие таких же в видеонаблюдении balun.
Балун (от англ. balun — balanced-unbalanced

Есть смысл заморачиваться с заменой коммутатора QCA8075, или даже после замены, его нужно как то "прошивать"?
Кто-нибудь с похожей поломкой сталкивался?

Изменено пользователем MasterIphone

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 18.06.2022 в 19:36, MasterIphone сказал:

Есть смысл заморачиваться с заменой коммутатора QCA8075, или даже после замены, его нужно как то "прошивать"?

Смысл есть если сможете поменять. Прошивать ничего дополнительно не надо. Меняйте, восстанавливайте обвязку и вперёд к звёздам.





В 18.06.2022 в 19:36, MasterIphone сказал:

От LAN портов цепи идут через трансформатор g7202DG, который носит функцию(мои предположения) согласующего трансформатора.

Это достаточно сложный согласующе - гальванически развязывающий трансформатор со встроенным фильтром. И часто со средней точкой обмоток для инжекции/снятия PoE.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да вроде ничего сложного в гальвано-развязке нет.

Буду пробовать, может все таки можно как то коммутатор исключить из схемы(полностью или частично).


Промерил входные цепи от портов, через трансформатор, до коммутатора Qualcomm QCA8075 - не понятно, где то по входу сопротивление 0.4 Ом(сопротивление обмотки трансформатора), где то бесконечность.

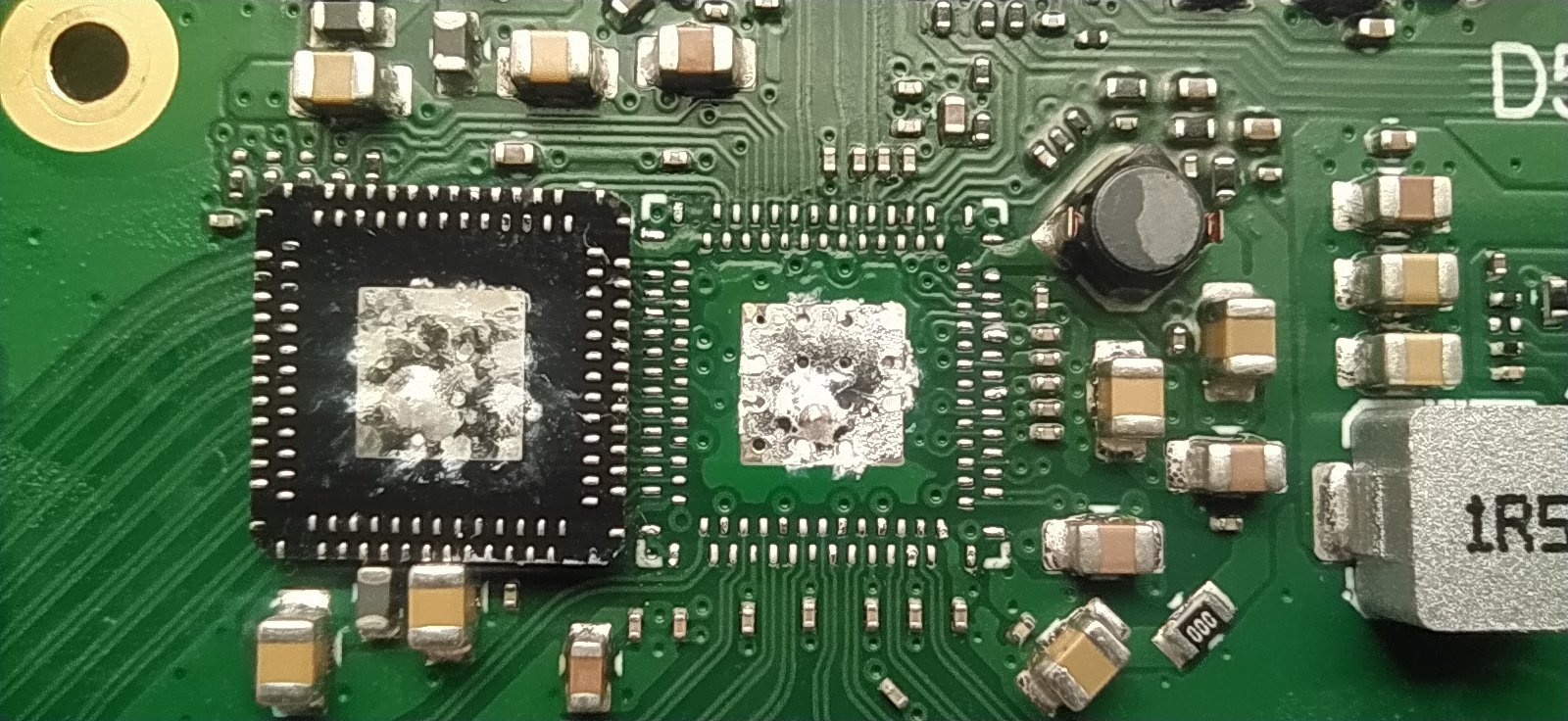

В обвязке несколько конденсаторов в КЗ на землю, вероятно через сам чаи коммутатора, надо спаивать по одному кондеру и проверять.

0_q-tek_1459_20140118143133[1].pdf



Изменено пользователем MasterIphone

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

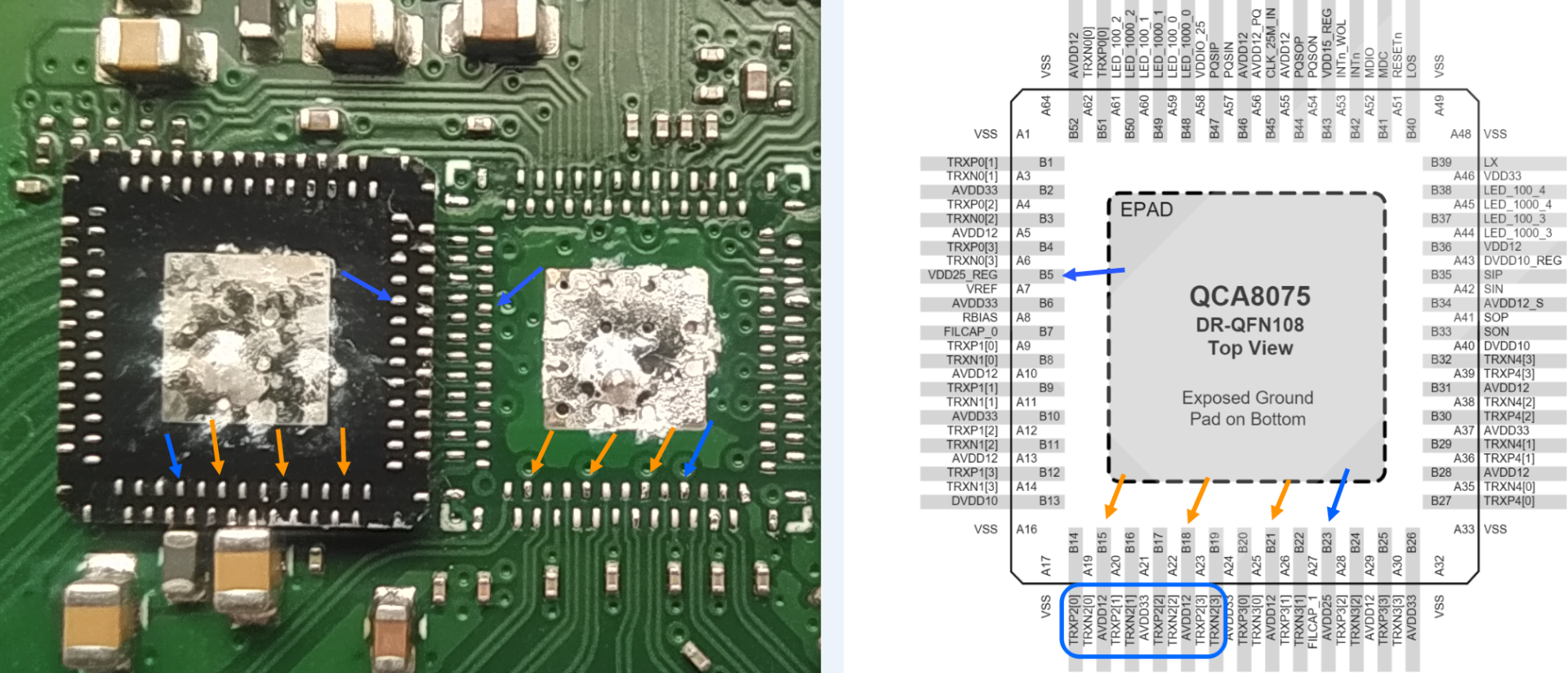

Оранжевые стрелки, 2.2 вольта, синяя стрелка нет напряжения.
Овал синий, те TRXN и TRXP что пострадали при разряде в порт LAN.
На чипе контакты с синей стрелкой - это КЗ на землю, т.е. VDD25_REG(B5) и AVDD25(B23) коротят между собой и на ground.
На плате на контакте с синей стрелкой напряжение не "поднимается".
Не понимаю, в даташите ножки подписаны AVDD12 и AVDD33
Наверное должно быть 1.2 и 3.3 вольта соответственно.
Но измерения дают 2.2 вольта.
Озвученные ноги звонятся между собой.
Нога AVDD25 без напряжения, не звонится с теми, что выше.

Найти бы схемы с похожими коммутаторами, посмотреть какие там питания.

Роутеры с таким же гигабайтным PHY чипом стоят в роутерах:
1. LINKSYS Velop MX4050
https://www.acwifi.net/11805.html
2. Zyxel Multy X
https://medium.com/@klukonin/тестируем-zyxel-multy-x-часть-третья-технопорно-ad09fd7b3b2f
Уже думал, может не все питания "поднимаются" потому, что чип снят?

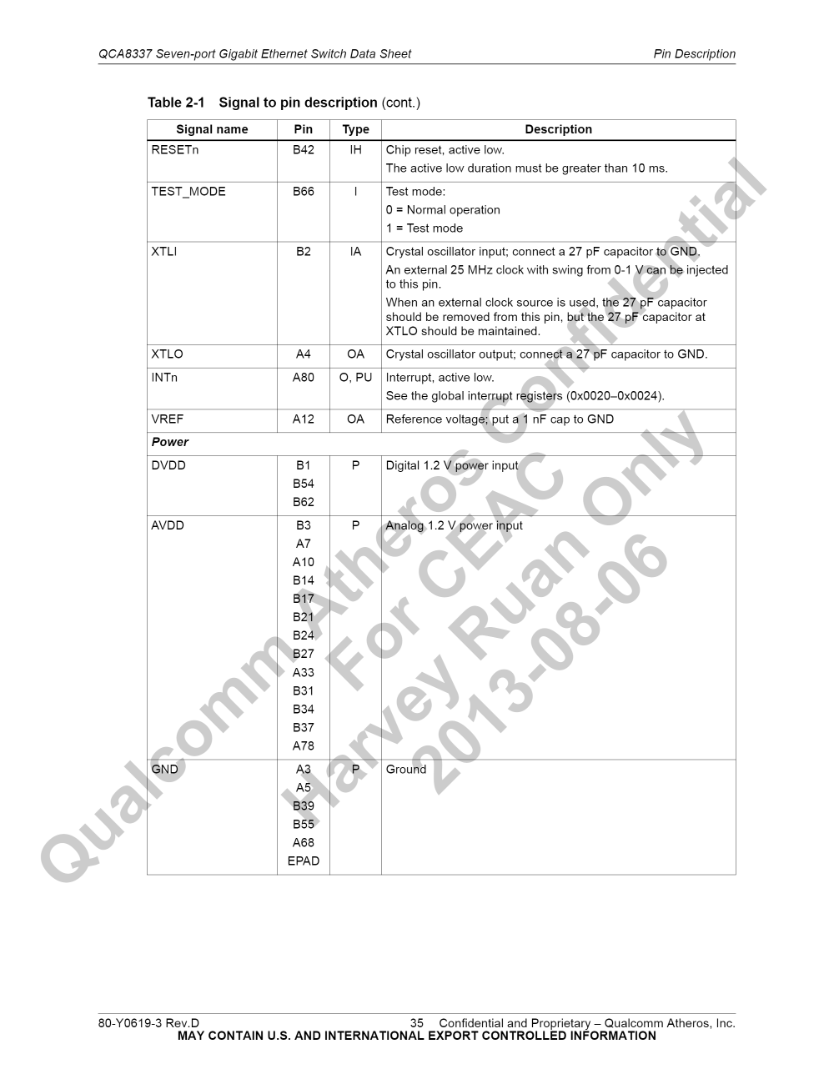

https://github.com/Deoptim/atheros/blob/master/QCA8337-datasheet.pdf

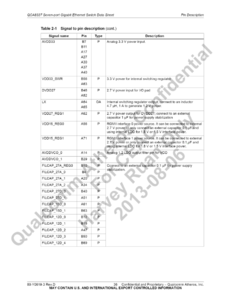

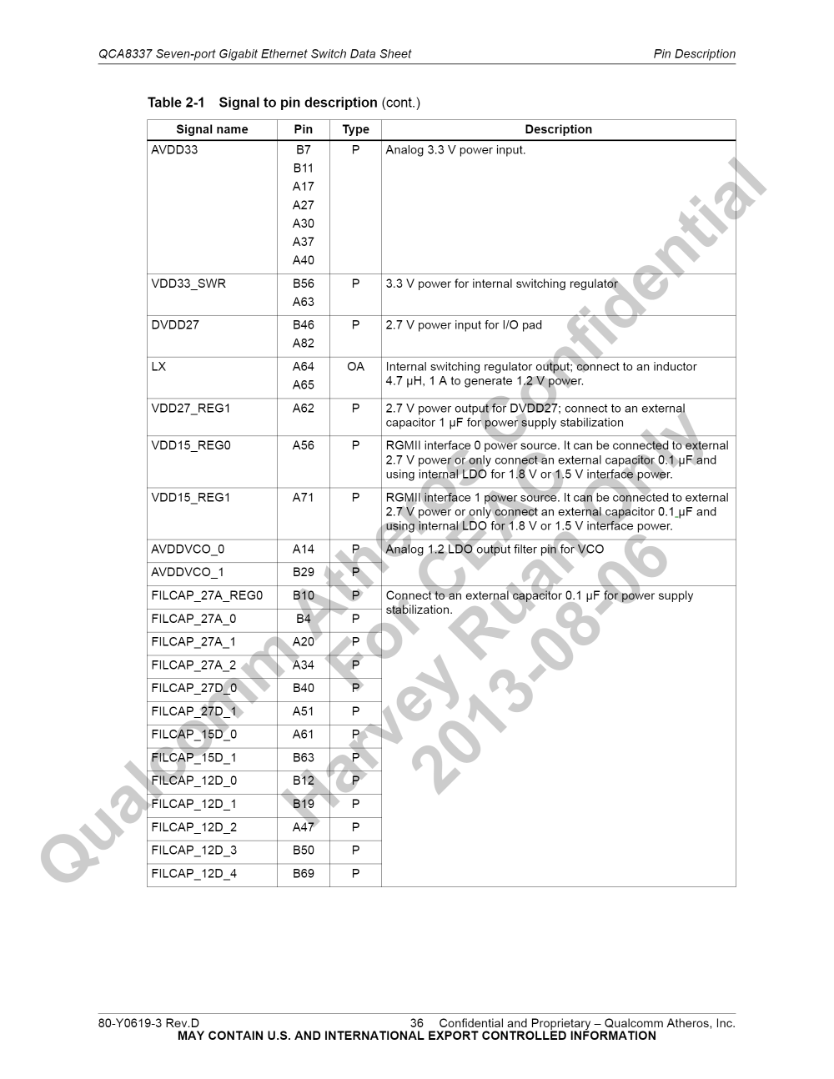

Из даташита похожего чипа QCA8337

AVDD33 аналоговое питание - 3.3 вольта, получается физическое напряжение.
Будет плохо, если со сгоревшим чипом, еще и питание чипа с дорогами внутри платы погорели(((

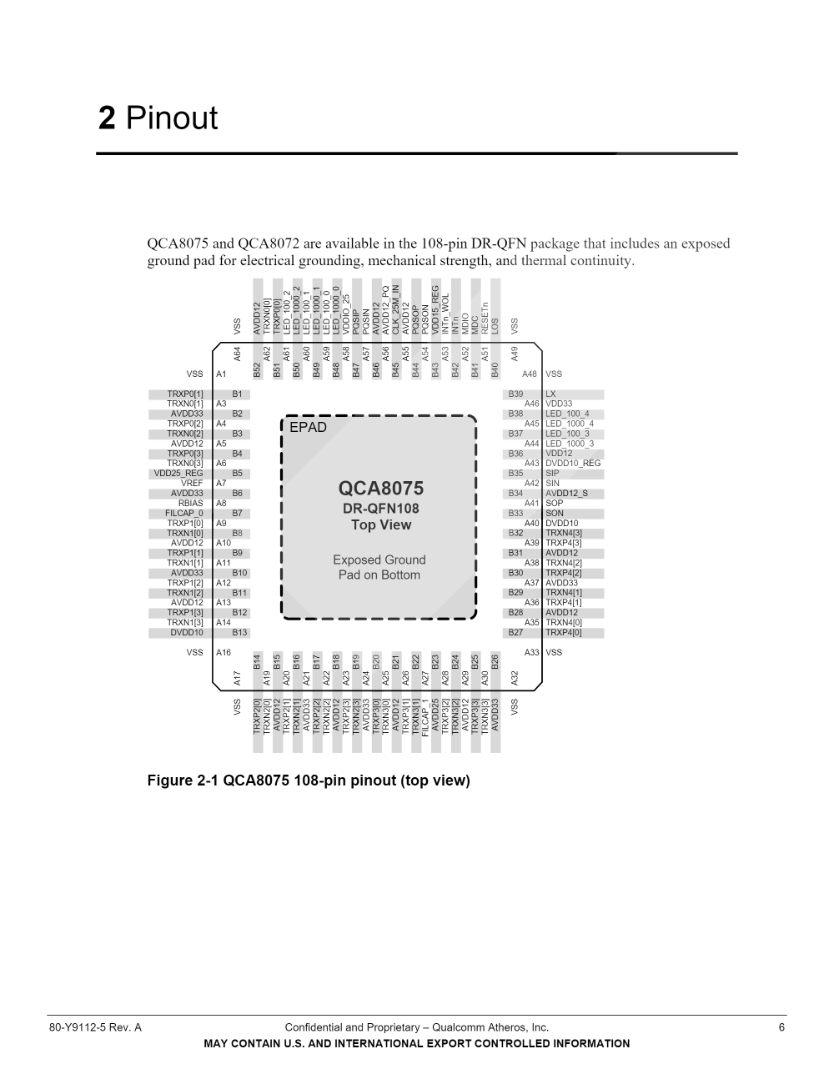

P.S. Нашел даташит на QCA8075

https://github.com/Deoptim/atheros/blob/master/QCA8075-device-specs.pdf

Нарыл также мануал по проверке диодов и напряжений на трансформаторе, после статики или перенапряжения.
http://download.discomp.cz/MikroTik/Overvoltage/mikrotik-overvoltage-2016.pdf

Также не уверен, что гальваническая развязка(согласующий трансформатор) не пострадал
Обмотки внешне целый и звонятся, но фиг знает, вдруг ферритовые колечки деградировали или еще чего.
Такую деталь сложно найти...

Информация по элементам и замеры.
U1 - ANAF 0X19
U2 - AAC 0WL
U3 - TI 54319
U4 - AAC 0WL
Q1 - NIKOS P9006EVG(на затворе 13 VDC со стабилитрона Z9W на который приходит 22.9 VDC)
Q2 -
Q3 - BL W02
U100 - 1PQ4018
U400 - QCA8075
U901 - WINBOND 25Q128UV5W
D1, D3 - LT0A37 B2100A
TR400 - Dragon well M2406IG
TR401 - Dragon well G7202DG
IN - 22.9 VDC
L1(2R2) - 3.29 VDC
L2 - 1.34 VDC
L3(1R5) - 1.07 VDC
L4(100) - 4.88 VDC
L(around QCA8075) - 2.2 VDC

Найти бы такую же рабочую плату, и снять замеры напряжений, а то не уверен в некоторых напругах.

Изменено пользователем MasterIphone

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если у транса не сгорели обмотки то он жив.

Восстанавливайте обвязку по даташиту.

Бывает, что горят дорожки к портам на плате. Восстанавливайте их навесом. Если испарились дорожки из внутреннего ряда контактов во внутренних же слоях то жопа.







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня подозрение, что прогорели дорожки в плате от микросхем,  дающих напряжения 1.2 и 2.5 вольта.

Также напряжение на PH выводах TI 54319 - 1.07 VDC, входное IN - 4.88 VDC Вероятно, когда чип снят, то и напряжение с выхода не высокое - 1.07 VDC.

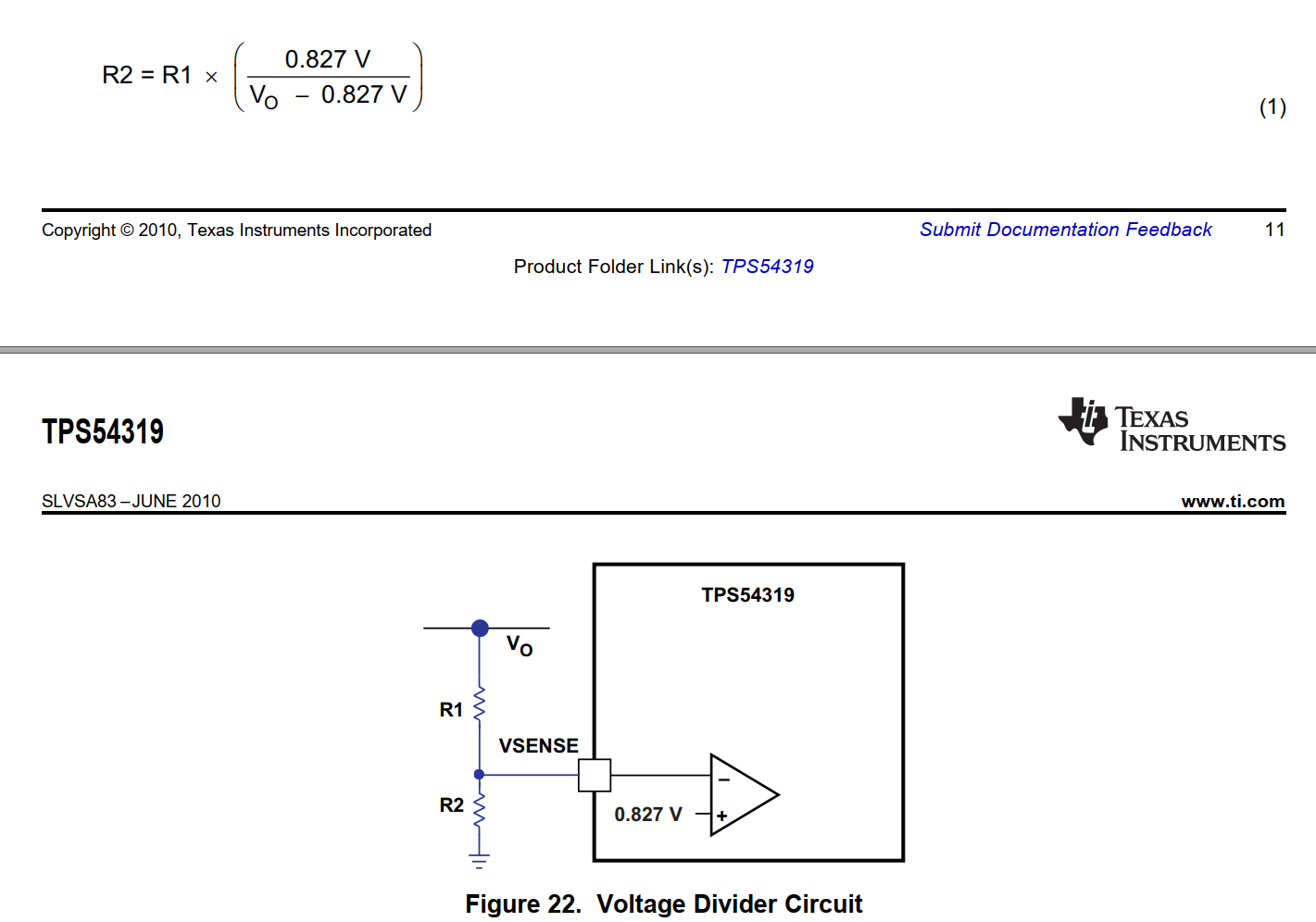

Выходное напряжение рассчитывается по формуле, вернее не напряжение напрямую, а второй резистор в делителе напряжения.
Мои сопротивления такие.
R1 - 7.5 kOm
R2 - 7.5 kOm
Пока ничего не пойму...
Напряжение на 8 ноге еепром 25Q128UV5W - 3.28 VDC
Я не пойму еще, то ли прогорели дорожки от микросхем дающих напруги в 1.2 VDC и 2.5 VDC.
Есть странные напруги в 1.07 и 1.6 VDC.

Изменено пользователем MasterIphone

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 20.06.2022 в 13:26, MasterIphone сказал:

Я не пойму еще, то ли прогорели дорожки от микросхем дающих напруги в 1.2 VDC и 2.5 VDC.

Ну так найдите на плате источники этих напряжений и уточните что на их выходах. Дело-то секундное.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 20.06.2022 в 13:45, sol сказал:

Ну так найдите на плате источники этих напряжений и уточните что на их выходах. Дело-то секундное.




IN - 22.9 VDC
L1(2R2) - 3.29 VDC
L2 - 1.34 VDC
L3(1R5) - 1.07 VDC
L4(100) - 4.88 VDC
L(around QCA8075) - 2.2 VDC

Среди них нет нужных для чипа QCA8075.

AVDD33 - вероятно это 3.29 вольт
AVDD12 - возможно это 1.07 вольт

Остальные отсутствуют или генераторы этого напряжения сбоят!

AVDD25
VDD15_REG

Микросхема TI 54319 какое напряжение должна выдавать?

Вообще не пойму ее работу, она делает постоянное ВЧ напряжение?





Изменено пользователем MasterIphone

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 20.06.2022 в 13:50, MasterIphone сказал:

Микросхема TI 54319 какое напряжение должна выдавать?

Вообще не пойму ее работу, она делает постоянное ВЧ напряжение?

Та бiс его знает какое. Зависит от делителя на ОС (vsense). Одно можно сказать точно: Это Step-Down, а значит выход будет меньше, чем вход.

"Постоянное ВЧ напряжение" это оксюморон. Или постоянное, или переменное (ВЧ).



Так-то это обыкновенный импульсный стабилизатор. На выходе (после дросселя) постоянка. До 3-х ампер.
