Настройка OpenVPN на M2-Lite[EasyWRT]

[Would_You]

Собственно сабж. Ниже мини гайд по настройке VPN соединения на новой прошивке SNR-CPE-ME2-Lite[EasyWRT]



Для настройки вам потребуется:

1. Роутер ME2-lite/ME2-SFP Lite

2. Свежая прошивка EasyWRT(обновиться на неё можно с сервера обновлений, начиная с версии 1.10.0, из меню Администрирование - Управление) подробнее о прошивке пишут тут

3. Модуль kmod-tun из вложения

4. Базовые знания о настройке роутера из консоли.



1. Подключаемся к роутеру по SSH

2. Обновляем opkg


opkg update

3. Устанавливаем OpenVPN

opkg install libmbedtls opkg install --force-depends openvpn



4. Создаём файлы .conf

touch /etc/openvpn/openvpn.conf touch /etc/openvpn/userpass.conf

____________________________________________________________________________________________________________________________________________________________

Остальные действия удобнее производить из утилиты WinSCP

https://winscp.net/eng/download.php

____________________________________________________________________________________________________________________________________________________________

5. Скопируйте файл kmod-tun_4.4.198-1_mipsel_24kc.ipk в каталог /tmp

6. Выполните

opkg install /tmp/kmod-tun_4.4.198-1_mipsel_24kc.ipk
insmod /lib/modules/4.4.198/tun.ko
modprobe tun
ls /dev/net/tun
#вывод должен быть /dev/net/tun



7. Копируем вашу конфигурацию OpenVPN в /etc/openvpn/openvpn.conf, не забудьте указать путь до файла /etc/openvpn/userpass.conf в опции auth-user-pass

8. Укажите ваши логин и пароль в файле /etc/openvpn/userpass.conf в виде

userpass.conf

username password



9. Добавляем интерфейс ovpn в конфиг /etc/config/network

config interface 'ovpn'     option ifname 'tun0'     option proto 'none'

10. Добавляем интерфейс ovpn в зону wan в файле /etc/config/firewall

config zone     option name 'wan'     option input 'REJECT'     option output 'ACCEPT'     option forward 'REJECT'     option masq '1'     option mtu_fix '1'     option network 'wan wan6 vpn ovpn'

11. Перезагружаем роутер



12. Проверяем, подключился ли OpenVPN клиент к серверу командой

ifconfig tun0



Если интерфейса tun0 нет, попробуйте запустить соединение вручную

openvpn /etc/openvpn/openvpn.conf



З.Ы. Инструкция будет дополняться и приводиться в порядок.



[atmeister]

Подскажите,  пожалуйста, в чем может быть проблема?


opkg update
Downloading https://data.nag.ru/SNR%20WiFi/Firmware//targets/ramips/mt7621/packages/Packages.gz
wget: not an http or ftp url: https://data.nag.ru/SNR%20WiFi/Firmware//targets/ramips/mt7621/packages/Packages.gz
*** Failed to download the package list from https://data.nag.ru/SNR%20WiFi/Firmware//targets/ramips/mt7621/packages/Packages.gz

Downloading https://data.nag.ru/SNR%20WiFi/Firmware//packages/mipsel_24kc/base/Packages.gz
wget: not an http or ftp url: https://data.nag.ru/SNR%20WiFi/Firmware//packages/mipsel_24kc/base/Packages.gz
*** Failed to download the package list from https://data.nag.ru/SNR%20WiFi/Firmware//packages/mipsel_24kc/base/Packages.gz

Collected errors:
 * opkg_download: Failed to download https://data.nag.ru/SNR WiFi/Firmware//targets/ramips/mt7621/packages/Packages.gz, wget returned 1.
 * opkg_download: Failed to download https://data.nag.ru/SNR WiFi/Firmware//packages/mipsel_24kc/base/Packages.gz, wget returned 1.



[d.mitrichev]

@atmeister
Здравствуйте!
Ссылки:
" https://data.nag.ru/SNR WiFi/Firmware//packages/mipsel_24kc/base/Packages.gz"
и
"https://data.nag.ru/SNR WiFi/Firmware//targets/ramips/mt7621/packages/Packages.gz"  являются пустыми репозиториями, не содержат в себе пакетов, доступных к установке.

Что бы заменить список репозиториев, сделайте следующее:
1) Выполните команду:

 vi /etc/opkg/distfeeds.conf

2) Нажмите "i" на клавиатуре для перехода в режим ввода текста;

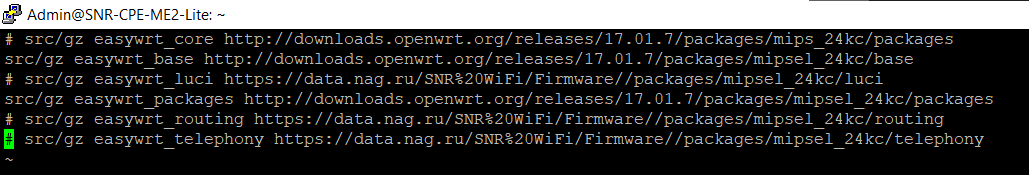

3) Измените строки, приведя к значениям, как на прикрепленном скриншоте. Обращаю внимание, что вводимые ссылки должны содержать "http", а не "https";
4) Нажмите сочетание клавиш "Shift + : " и введите текст "wq", что бы выйти из редактора и сохранить изменения;
5) Попробуйте вновь проделать действия по инструкции.

[LittleYo]

Добрый день.
Пытаюсь настроить openvpn для EasyWRT на SNR-CPE-W4N (Rev.N) по вашей инструкции.
При попытке скачать kmod-tun ошибка:

[Rurmanov]

Здравствуйте, kmod-tun_4.4.198-1_mipsel_24kc.ipk

[LittleYo]

такая же ошибка

[Marattt]

Здравствуйте, у меня таже ошибка ((

[LittleYo]

Помогите скачать kmod-tun.
Не знаю, на почту пришлите или с доступами разберитесь.

[d.mitrichev]

@LittleYo @Marattt Временно разместил на диске https://disk.yandex.ru/d/NZ3RNJ1OcMKrFw

[LittleYo]

на шаге 6:
opkg install /tmp/kmod-tun_4.4.198-1_mipsel_24kc.ipk
satisfy_dependencies_for: Cannot satisfy the following dependencies for kmod-tun:  *      kernel (= версия ....

попробовал

 opkg install --force-depends /tmp/kmod-tun_4.4.198-1_mipsel_24kc.ipk
установилось, но теперь не идет дальше:
insmod /lib/modules/4.4.198/tun.ko

failed to insert /lib/modules/4.4.198/tun.ko

в логах ядра:
[416521.482571] tun: Unknown symbol __per_cpu_offset (err 0)
[416521.493501] tun: Unknown symbol _raw_spin_unlock_bh (err 0)
[416521.505516] tun: Unknown symbol rps_cpu_mask (err 0)
[416521.516481] tun: Unknown symbol del_timer_sync (err 0)
[416521.529164] tun: Unknown symbol _raw_spin_lock_bh (err 0)
[416521.541160] tun: Unknown symbol kfree_call_rcu (err 0)
[416521.552501] tun: Unknown symbol rps_sock_flow_table (err 0)

где я свернул не туда?

[akaix]

А клиентом можно роутер настроить?

[Would_You]

Оказывается теперь можно и в две команды всё поставить

opkg update
opkg install pkg-app-openvpn - для установки openvpn клиента
opkg install pkg-app-wireguard - для установки wireguard клиента.



И ставится сразу и вебка и все зависимости 🙂

[Sergeant37]

В 12.08.2024 в 06:54, Would_You сказал:

Оказывается теперь можно и в две команды всё поставить

opkg update
opkg install pkg-app-openvpn - для установки openvpn клиента
opkg install pkg-app-wireguard - для установки wireguard клиента.



И ставится сразу и вебка и все зависимости 🙂

Установил таким образом wireguard клиент, вписал все данные из конфиг файла. Как перенаправить подключенных на сервер? Прошивка все та же EasyWrt.

Edited August 25, 2024 by Sergeant37

[Mikolagreen]

Все выполнил по инструкции, но интерфейс не поднимается.

В логах ошибка следующего содержания:

Wed Aug 28 22:39:52 2024 daemon.err openvpn(userpass)[8126]: Options error: Unrecognized option or missing or extra parameter(s) in /etc/openvpn/userpass.conf:1: <username> (2.5.3)
Wed Aug 28 22:39:52 2024 daemon.warn openvpn(userpass)[8126]: Use --help for more information.

В файле userpass.conf только 2 строки в указанном формате:

username

password

Подскажите пожалуйста, что могло пойти не так?!

[Avarus22]

гайз, где я могу найти и скопировать свою конфигурацию openvpn? если по пути

/dev/net/tun

то у меня там есть файл этот, но он не открывается
