switch- ipphone - ibmpc

[eoleg]

switch - crs326

ipphone - gxp1620

ibmpc - обычный комп под win.

vlan10 - ip телефония

vlan20 - бухгалтерия

crs326-port 25 в vlan10 и vlan20 tagget

crs326-port 10 в vlan10 нетегированный

В port 10 включен ipphone

В ipphone включен ibmpc

ibmpc нужно включить в vlan20

Как?




[SUrov_IBM]

Eoleg, здравствуйте.



В 30.03.2022 в 12:48, eoleg сказал:

ibmpc нужно включить в vlan20

Как?

Если правильно понял Вашу схему: (сеть предприятия)<=VLAN ID 10 (tag); VLAN ID 20 (tag)=>[Switch CRS326]<=VLAN ID 10 (Untag(Native))=>[VoIP ТА GXP1620]



Не совсем понятно, на каком участке у Вас возникли сложности?



По сути, самый простой вариант - с 10го порта коммутатора, в сторону ТА отправить tagged VLAN ID 10 и VLAN ID 20. Со стороны ТА, VLAN ID 10 закрепить за самим ТА для VoIP, а tag VLAN ID 20 назначить на PC-порт ТА, чтобы на ibmpc поступал нетегированный (Native) трафик.

[eoleg]

В 30.03.2022 в 18:53, SUrov_IBM сказал:

Eoleg, здравствуйте.



Если правильно понял Вашу схему: (сеть предприятия)<=VLAN ID 10 (tag); VLAN ID 20 (tag)=>[Switch CRS326]<=VLAN ID 10 (Untag(Native))=>[VoIP ТА GXP1620]



Не совсем понятно, на каком участке у Вас возникли сложности?



По сути, самый простой вариант - с 10го порта коммутатора, в сторону ТА отправить tagged VLAN ID 10 и VLAN ID 20. Со стороны ТА, VLAN ID 10 закрепить за самим ТА для VoIP, а tag VLAN ID 20 назначить на PC-порт ТА, чтобы на ibmpc поступал нетегированный (Native) трафик.

Здравствуйте!

Вот так

Может ещё как то?

[DeLL]

А вы уверены что телефон умеет Q-in-Q?

[eoleg]

В 31.03.2022 в 09:06, DeLL сказал:

А вы уверены что телефон умеет Q-in-Q?

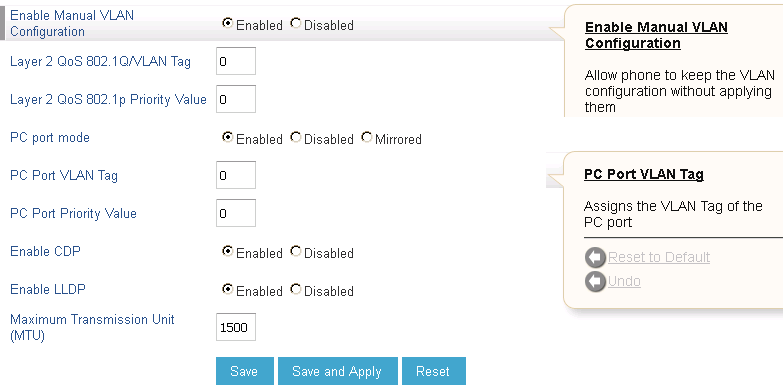

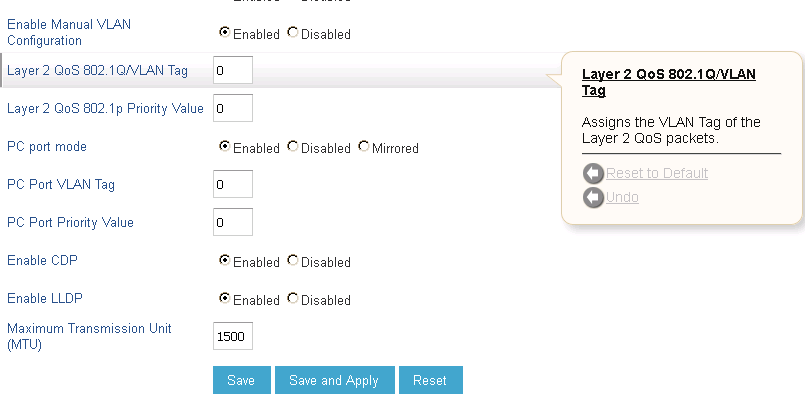

Нет, но для чего в нём есть настройки vlan для порта LAN и PC?

Edited March 31, 2022 by eoleg

[SUrov_IBM]

Eoleg, здравствуйте.



В 31.03.2022 в 09:49, eoleg сказал:

Нет, но для чего в нём есть настройки vlan для порта LAN и PC?

Поддерживать Q-in-Q VLAN может не каждая серьёзная "железяка", VoIP Телефонный Аппарат в принципе относится к SOHO оборудованию, поэтому в здравом уме, никто не будет закладывать в него подобный функционал.





Выше, я написал Вам, что самый просто вариант – отправить в tag 2 VLAN (VoIP и LAN-PC) с коммутатора на телефон, а уже на самом телефоне снять tag этих VLAN для телефона и PC порта, к которому будет подключен компьютер.



В 31.03.2022 в 09:49, eoleg сказал:

?

В конфигурации телефона:



Для Layer 2 QoS 802.1Q/VLAN Tag назначаете ID 10, Priority например 7. Так сам телефон "садится" на VLAN ID 10.

Для PC Port (режим PC port mode – enable) VLAN Tag назначаете ID 20, Priority например 0. Так PC порт телефона "садится" на VLAN ID 20, снимая tag с VLAN и отдавая компьютеру чистый L2.

[eoleg]

В 31.03.2022 в 10:26, SUrov_IBM сказал:

Eoleg, здравствуйте.



Поддерживать Q-in-Q VLAN может не каждая серьёзная "железяка", VoIP Телефонный Аппарат в принципе относится к SOHO оборудованию, поэтому в здравом уме, никто не будет закладывать в него подобный функционал.





Выше, я написал Вам, что самый просто вариант – отправить в tag 2 VLAN (VoIP и LAN-PC) с коммутатора на телефон, а уже на самом телефоне снять tag этих VLAN для телефона и PC порта, к которому будет подключен компьютер.



В конфигурации телефона:



Для Layer 2 QoS 802.1Q/VLAN Tag назначаете ID 10, Priority например 7. Так сам телефон "садится" на VLAN ID 10.

Для PC Port (режим PC port mode – enable) VLAN Tag назначаете ID 20, Priority например 0. Так PC порт телефона "садится" на VLAN ID 20, снимая tag с VLAN и отдавая компьютеру чистый L2.

Так пробовал, не работает.

Помню на элтексе делал по их инструкции:

Существует ещё 1 вариант настройки Voice VLAN.

Если VoIP-оборудование и ПК подключены к одному порту коммутатора и оба устройства передают нетегированный трафик, то для настройки отдельного vlan для телефонии можно воспользоваться функцией map mac. В примере VLAN 10 используется под голосовой трафик, VLAN 20 используется под DATA-трафик.

Настраиваем map mac, где используем mac address телефона:

vlan database
vlan 10,20
map mac aa:bb:cc:dd:00:00 32 macs-group 1
exit

Выполняем настройку порта коммутатора:

interface gigabitethernet 1/0/10
switchport mode general
switchport general allowed vlan add 10,20 untagged
switchport general map macs-group 1 vlan 20
switchport general pvid 10
exit



КАК на CRS326 такое сделать?

[SUrov_IBM]

В 31.03.2022 в 11:09, eoleg сказал:

Если VoIP-оборудование и ПК подключены к одному порту коммутатора и оба устройства передают нетегированный трафик, то для настройки отдельного vlan для телефонии можно воспользоваться функцией map mac.

На мой взгляд, это какая то вынужденная мера получается, разбрасывать L2 трафик принудительно по MAC.



В 31.03.2022 в 11:09, eoleg сказал:

Так пробовал, не работает.

Покажите пожалуйста настройки коммутатора и телефонного аппарата при таком варианте схемы. Посмотрим, может вместе сумеем победить. ;)

[eoleg]

В 31.03.2022 в 11:44, SUrov_IBM сказал:

На мой взгляд, это какая то вынужденная мера получается, разбрасывать L2 трафик принудительно по MAC.



Покажите пожалуйста настройки коммутатора и телефонного аппарата при таком варианте схемы. Посмотрим, может вместе сумеем победить. ;)

[SUrov_IBM]

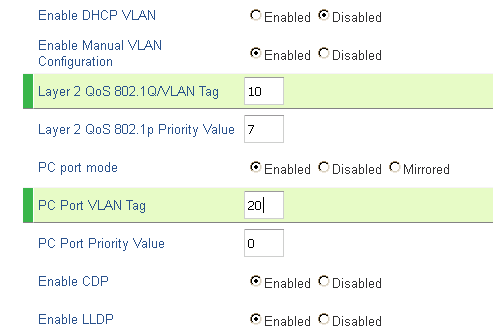

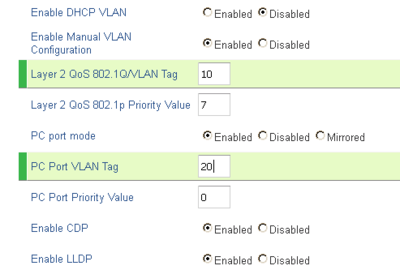

Если в VoIP VLAN ID 10 используется DHCP, не забудьте сделать "Enable DHCP VLAN" на телефоне, у Вас на картинке – Disable.

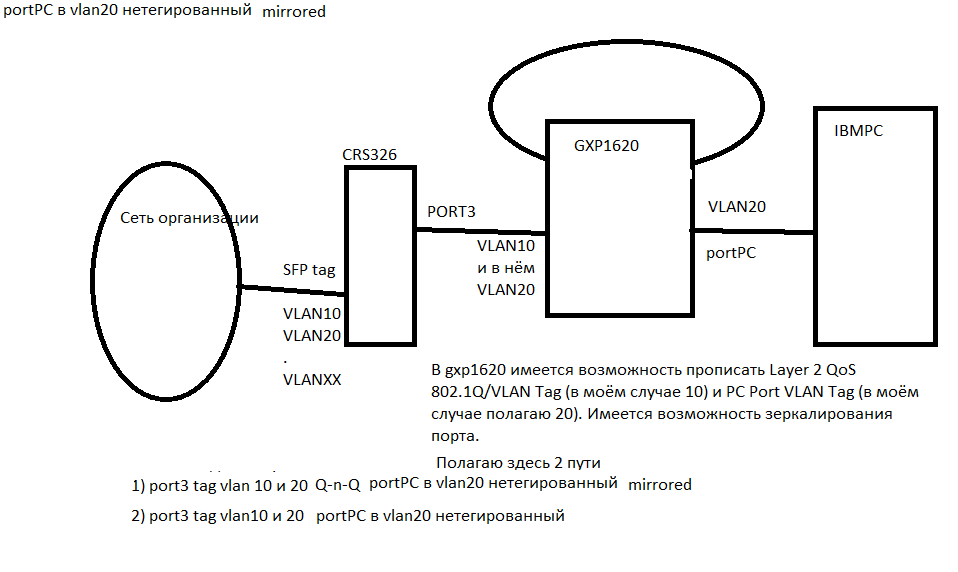

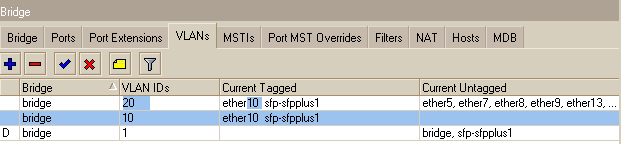

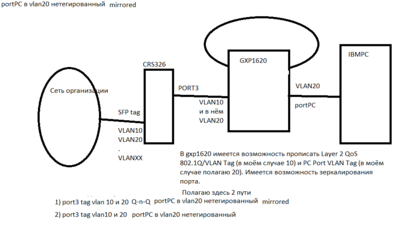

Со стороны коммутатора, согласно схемы в вышестоящем сообщении, используется порт №3 (возможно ошибка в семе), в настройках используется порт №10.



Если у Вас под рукой имеется компьютер с сетевой карточкой Intel, можно подключить его вместо телефона, чтобы принять VLAN в tagget на компьютер. Тем самым проверить, корректную отдачу VLAN с коммутатора, чтобы исключить неправильную настройку телефона.



Под ОС WINDOWS см. - https://winitpro.ru/index.php/2020/03/17/nastrojka-vlan-interfejsov-v-windows/
