Распиновка DH-IPC-HFW4100SP-0360B

[Артем41]



Есть идеи что куда на обычное подключение к роутеру

1 синий

2 оранжевый

3 фиолетовый

4 коричневый

5 черный 12 вольт -

6 белый

7 красный. 12 вольт+

8 зелёный

9 серый

10 жёлтый







[Артем41]

пробовал подключить как у Hikvision как итог минус один порт на роутере

[MikroUser]

Надо брать тестер и звонить что куда, или же внимательно рассмотреть плату чтоб понять где данные а где питание.

Камера с питанием на 12в и poe.
стандарт poe предусматривает и 24 и 48 вольт.

тоесть 2 провода у вас на питание 12 вольт, и еще 4 провода на poe



если питаете 12 вольт отдельно, то на роутер надо только 4 провода, остальные 4 не пригодятся.

Вот распиновка по дахуа

[Артем41]

как их правильно прозвонить ? между собой некоторые звонятся некоторые нет...  если звонятся это питание или данные?

между собой звонятся оранжевый и синий\ фиолетовый и коричневый\ зеленый и красный и того 3 пары остальные тишина



[MikroUser]

On 1/6/2022 at 1:56 AM, Артем41 said:

как их правильно прозвонить ? между собой некоторые звонятся некоторые нет...  если звонятся это питание или данные?

между собой звонятся оранжевый и синий\ фиолетовый и коричневый\ зеленый и красный и того 3 пары остальные тишина

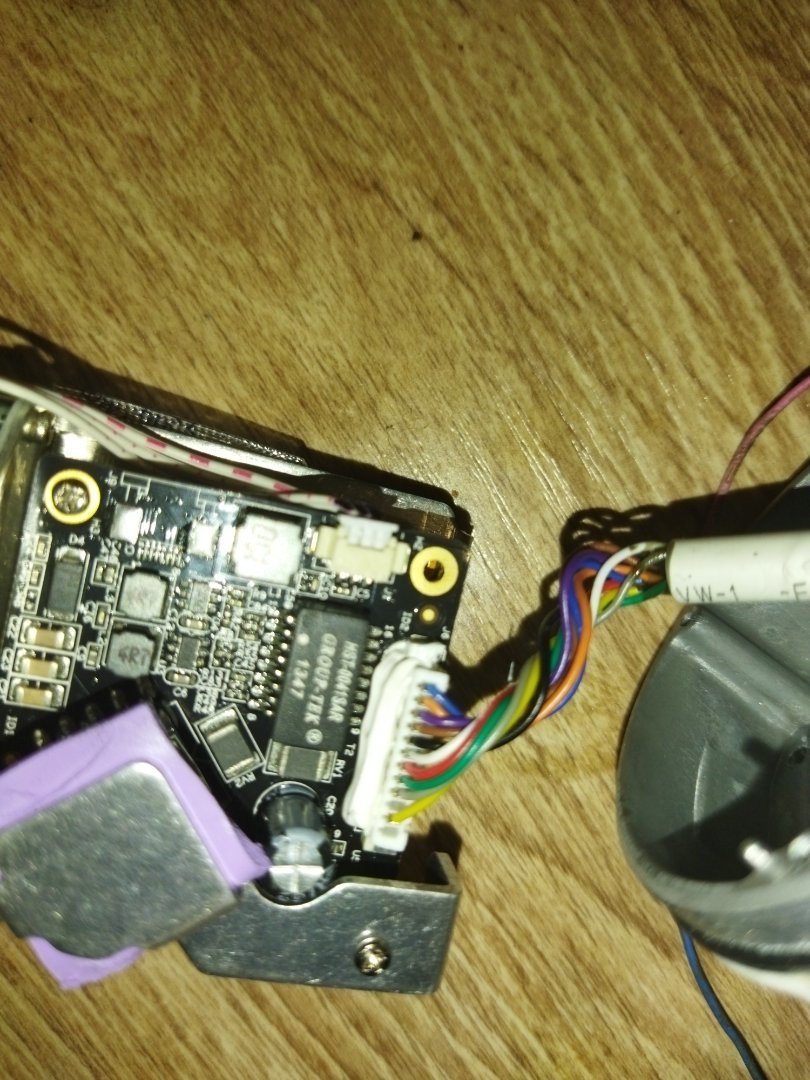

Звонить нужно от платы на камере на rj45 вход. Но я скинул картинку, попробуй по ней.
Там получается что для подключения сети тебе нужны провода коричневый, синий1, синий 2, и оранжевый.

коричневый на плате = оранжевый на конекторе
синий 1 = оранжево-белый на конекторе
синий 2 = зелено белый
оранжевый = зеленый.

серый и желтый = єто минус и плюс poe питания *( 48 вольт)
красный и черный = плюс и минус питания 12 вольт.

[Артем41]

В 07.01.2022 в 11:24, MikroUser сказал:

Звонить нужно от платы на камере на rj45 вход. Но я скинул картинку, попробуй по ней.
Там получается что для подключения сети тебе нужны провода коричневый, синий1, синий 2, и оранжевый.




коричневый на плате = оранжевый на конекторе
синий 1 = оранжево-белый на конекторе
синий 2 = зелено белый
оранжевый = зеленый.

серый и желтый = єто минус и плюс poe питания *( 48 вольт)
красный и черный = плюс и минус питания 12 вольт.

пробовал линк подымается и пашет но нету ответных пакетов от камеры возможно что то с камерой или провода напутаны



а звонить нечего там провода обрубаны

Edited January 13, 2022 by Артем41

[MikroUser]

On 1/7/2022 at 5:00 PM, Артем41 said:

пробовал линк подымается и пашет но нету ответных пакетов от камеры возможно что то с камерой или провода напутаны

а дзвонить нечего там провода обрубаны

может синий1 и синий2 местами поменять?
если нету пакетов - нужно камеру сбросить на заводские установки. т.к. вдруг у нее в настройках подсеть 192.168.100.*, а у тебя роутер раздает 192.168.0.1

[Артем41]

В 07.01.2022 в 17:22, MikroUser сказал:

может синий1 и синий2 местами поменять?
если нету пакетов - нужно камеру сбросить на заводские установки. т.к. вдруг у нее в настройках подсеть 192.168.100.*, а у тебя роутер раздает 192.168.0.1

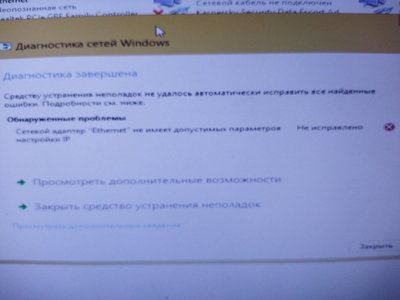

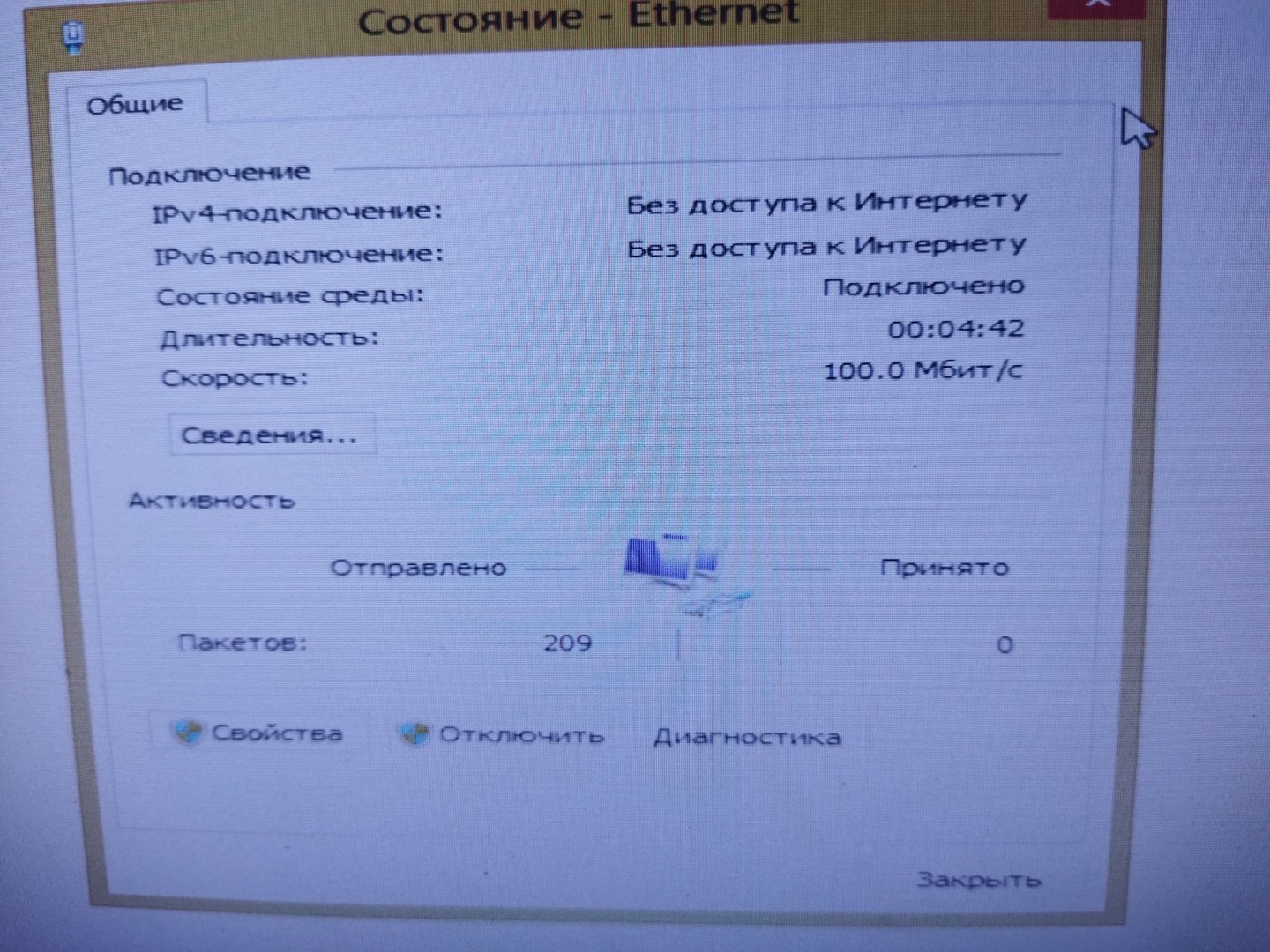

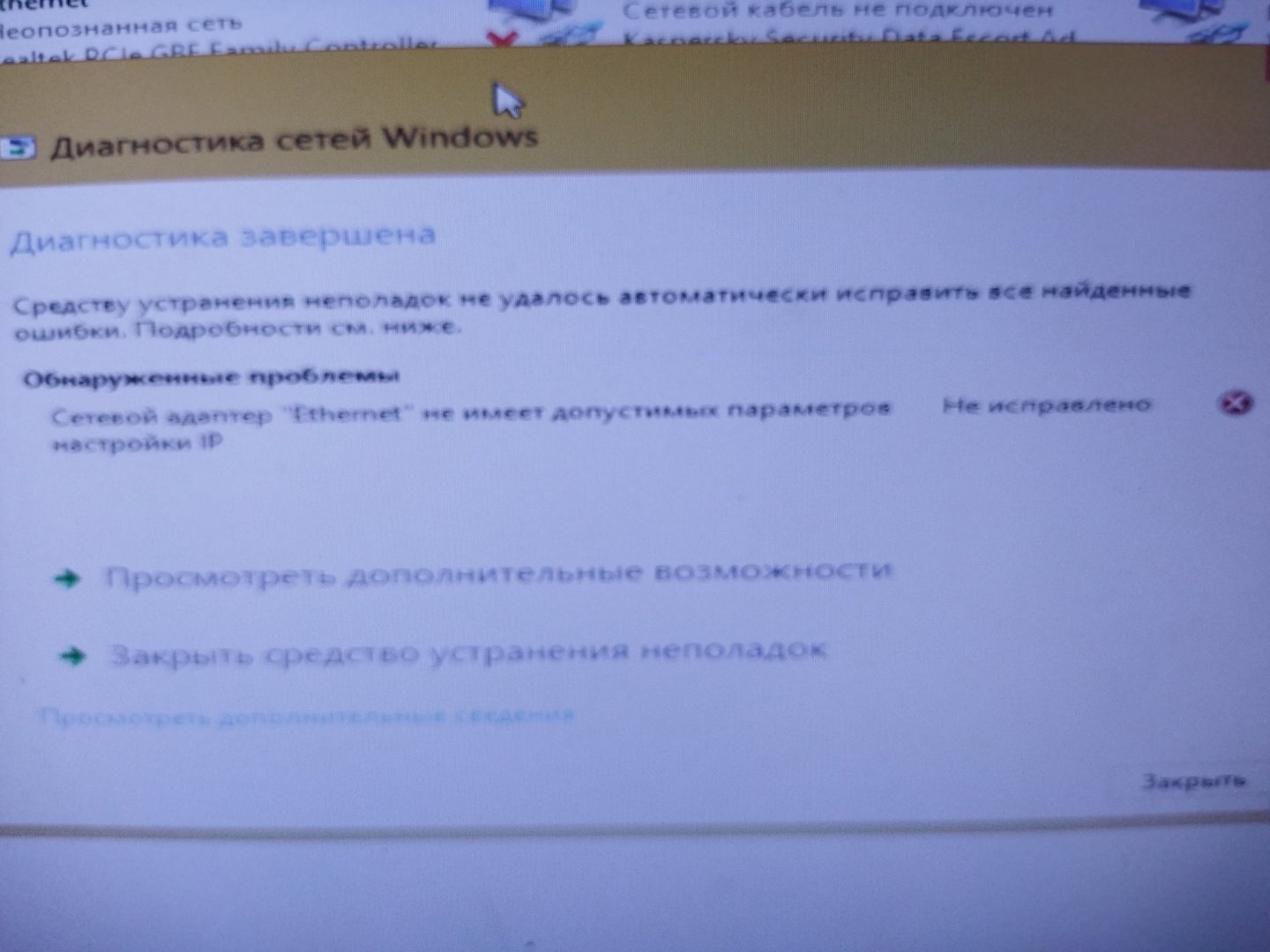

цвета пробовал менять нету линка сброс тоже делал камеру втыкал просто в комп без роутера отправленые есть принятых нету по айпи стоит автонастройка

Edited January 7, 2022 by Артем41

[MikroUser]

А при подключении к компу линк 100мб или 10 поднимается? Если 100 - значит провода по цветам подключены правильно, и проблема уже или в самой камере или всетаки сброс не сделался и ип там другой

если падает в 10 мбит значит или непраивльно провода подключены, или же в камере проблема с микросхемой управления сетью.













































[Артем41]

В 07.01.2022 в 22:11, MikroUser сказал:

А при подключении к компу линк 100мб или 10 поднимается? Если 100 - значит провода по цветам подключены правильно, и проблема уже или в самой камере или всетаки сброс не сделался и ип там другой

если падает в 10 мбит значит или непраивльно провода подключены, или же в камере проблема с микросхемой управления сетью.















































В 07.01.2022 в 22:11, MikroUser сказал:

А при подключении к компу линк 100мб или 10 поднимается? Если 100 - значит провода по цветам подключены правильно, и проблема уже или в самой камере или всетаки сброс не сделался и ип там другой

если падает в 10 мбит значит или непраивльно провода подключены, или же в камере проблема с микросхемой управления сетью.













































Сотня и сброс вроди как происходит зажимаю кнопку камера загорается всема свето диодами и на компе стартует сеть по новой

[MikroUser]

а пробовал на компе вручную прописать ип 192.168.1.100
и заходить на камеру по 192.168.1.108



?

[Артем41]

В 08.01.2022 в 17:35, MikroUser сказал:

а пробовал на компе вручную прописать ип 192.168.1.100
и заходить на камеру по 192.168.1.108



?

нет попробовал ошибка по сети пропала но пакеты так и не появились в браузере пробовал вбить 192.168.1.108 ничего не находит
