[Pilot58]

Здравствуйте, обращаюсь за помощью.

Недавно стал обладателем D-max DVR1600S и 15 камер, всё оборудование б/у, но профессиональное (не Китай), мануалов нет.

С регистратором почти разобрался, русский язык в нём присутствует.

На данный момент две проблемы, сетевые настройки (что то сделал неправильно) и не могу настроить, возможно неправильно подключил PTZ камеру American dynamics ADSDU822P.

Я не специалист в области видеонаблюдения, поэтому и прошу помощи.

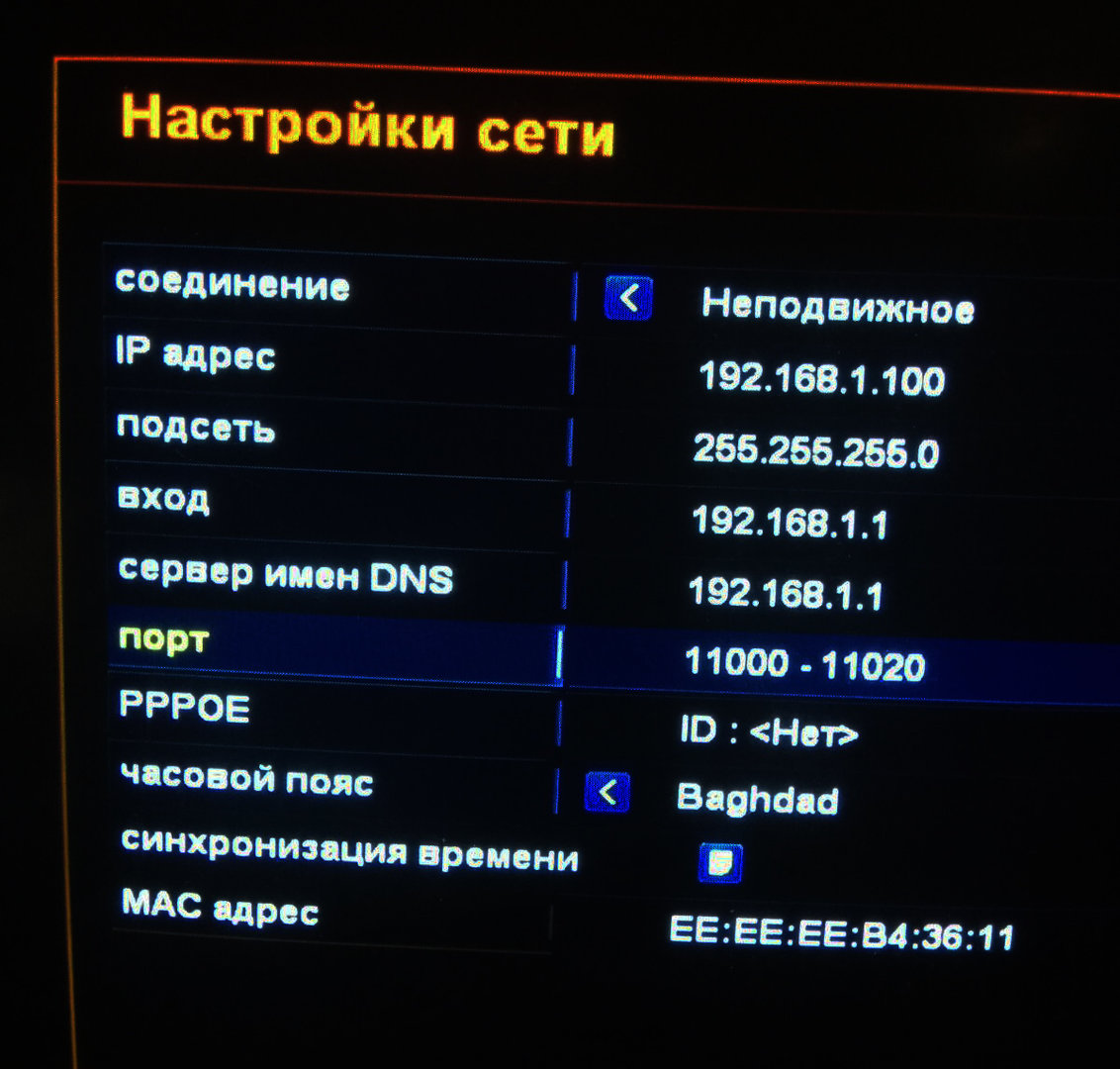

Повторюсь нужно правильно настроить сетевое подключение и подключить и настроить камеру.

Изображение с камеры идёт, инициализация тоже, не работает управление с регистратора.

Всем заранее благодарен.

[KonBez]

У меня больше вопросов чем ответов уважаемый @Pilot58

Во-первых камера поддерживает протоколы AD-UTC, Manchester, SensorNet, Pelco P, Pelco Coaxitron, Panasonic Coax, Vicon, т.е. явно тип PTZ должен быть не D-MAX.

Во вторых сколько проводов идёт от регистратора к камере по RS-485 (два или три?)

В-третьих корейский регистратор http://www.d-max.co.kr/product/dvr-1600s.html Он?

[Pilot58]

Регистратор, как по ссылке.

проводов идёт два, показано в инструкции скачанной в сети, , но можно три, + GND и на камере и на регистраторе

Какой протокол нужен и как подключить правильно?

По моему можно вообще без RS-485 обойтись, только коаксиальным кабелем?

Изменено 18 ноября, 2020 пользователем Pilot58

[KonBez]

@Pilot58

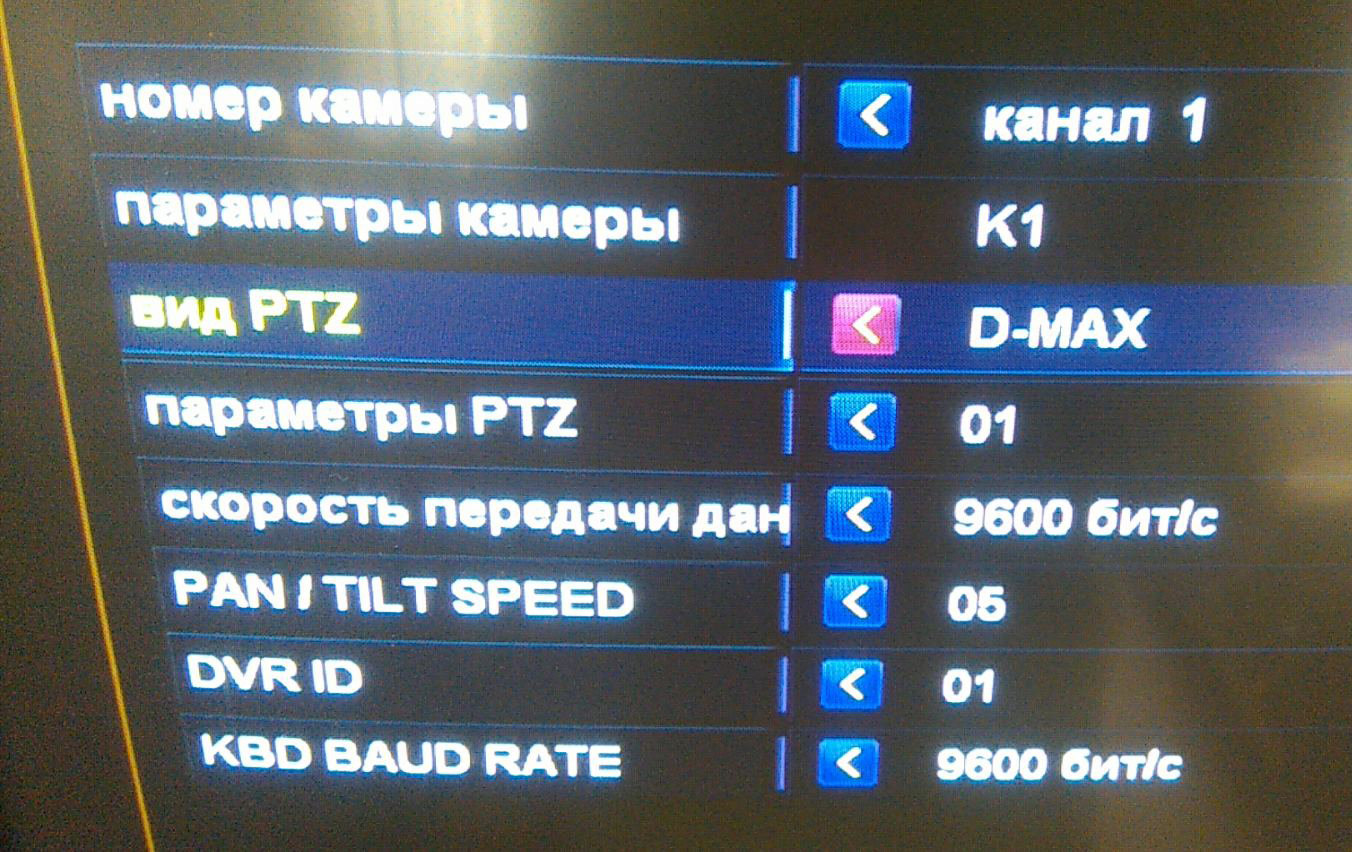

По-моему всё логично - ищете один из протоколов которые указаны в списке камеры в меню регистратора и пробуете. Внезапно они должны совпадать. Подсказка - в протоколах камеры D-max нет.

Можно и по коаксиалу - если регистратор поддерживает. Обычно используют протоколы Pelco P.

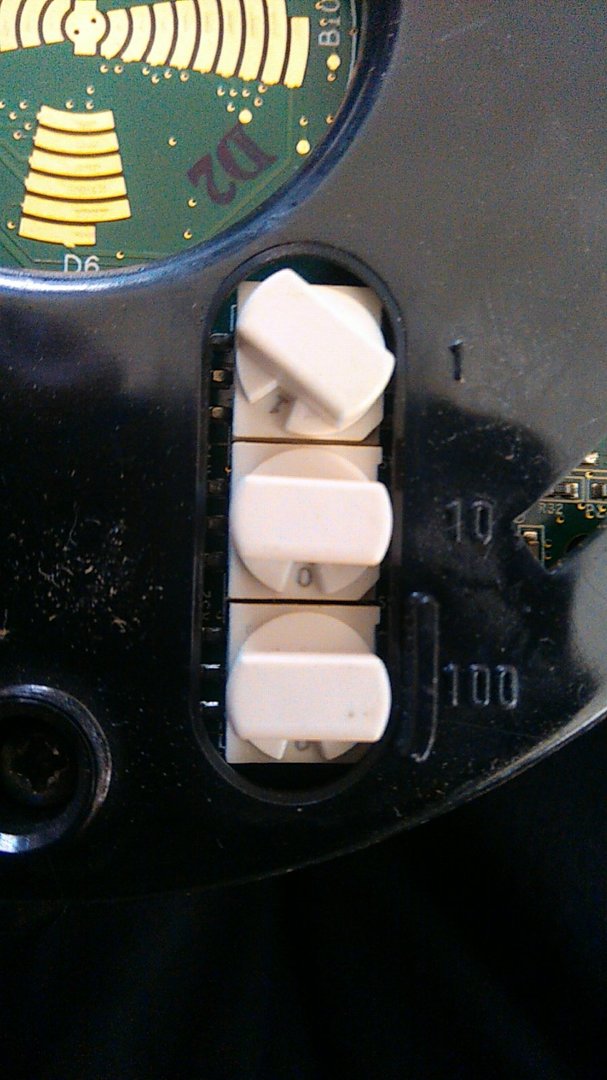

Как подключить правильно? В два провода соединить регистратор и камеру: А---А B---B



Изменено 18 ноября, 2020 пользователем KonBez

[Pilot58]

понял, буду пробовать,

а остальные параметры?



[KonBez]

@Pilot58 Остальные параметры вроде в норме. Если они изначально неизвестны, то подбирают исходя из минимальных значений.

[Pilot58]

спасибо, испытаю



[Pilot58]

при подключении камеры на экране появляется

BOOT v100  MAIN  v0104
FPGA Ver 2011/06/28 16:13

SW3.2.1:  001
позже
CHECKING NETWORG TUPE

Изменено 18 ноября, 2020 пользователем Pilot58

[KonBez]

@Pilot58

Цитата

Вы должны отправить управление SensorNet с клавиатуры AD, подключенной к порту управления Sensornet в конфигурации по умолчанию, или, если вы используете другой тип управления, подключить его к порту RS422 и отправить любую команду от контроллера. Конечно, не забудьте адрес

https://www.cctvforum.com/topic/20389-american-dynamics-quotchecking-network-typequot/

Если верно понимаю, то это загрузочное меню камеры, надо отправить сигнал управления - повернуть камеру к примеру, чтобы это оповещение исчезло.

А здесь написано "дважды щелкнуть на значок камеры https://www.manualslib.com/manual/208370/American-Dynamics-Ip-Speeddome-Ultra-8.html?page=20
