Поиск дампа Lattice LCMXO256C для DGS-1210-28P

Прошу помощи.

Подключили неправильно вентиляторы к Dlink DGS-1210-28P (H/W: C1), после чего погорела Lattice LCMXO256C-3TN100C

JTAG программатор есть, новые латтисы пришли с aliexpress.

Снять дам со старого не получается, он похоже уже не жилец (12Ом между VCC и GND), а точно такого же коммутатора у нас нет.



Мы на госбюджете, денег не особо,  пытаемся железки починять по мере возможности.



Share this post


Link to post
Share on other sites

Отчитываюсь.

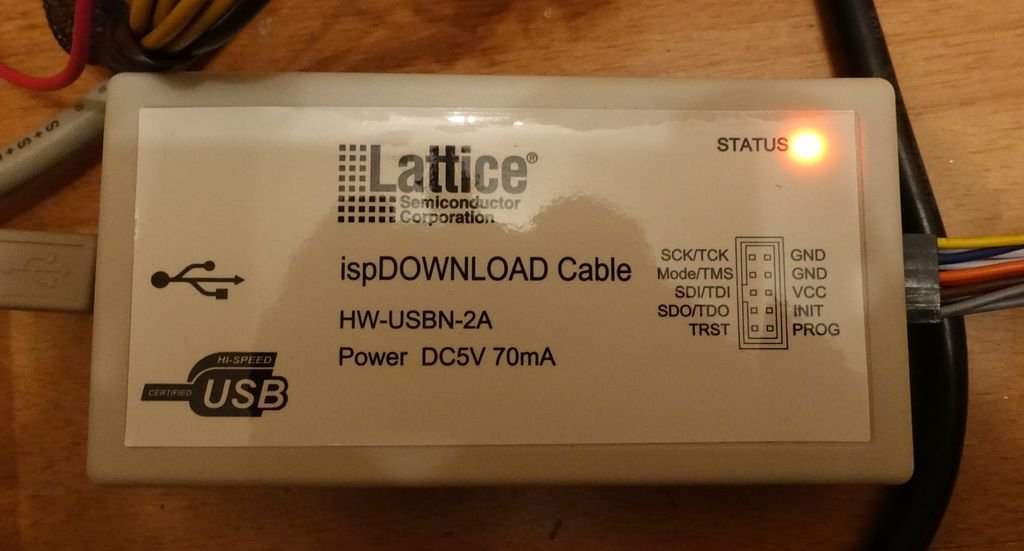

Дамп снять получилось, при помощи заказанного с Aliexpress программатора:




Новый чип был прошит, и успешно запаян.

Коммутатор работает.



Большое спасибо NVV_RW за оказанную помощь и поддержку.



Дамп прошивки прилагаю: DGS-1210-28P_C1-original.jed



Более подробно про историю тут: https://firs-away.livejournal.com/9273.html

Share this post


Link to post
Share on other sites

Чип только кулерами управляет или питанием еще ?

Share this post


Link to post
Share on other sites
2 часа назад, Garra-67 сказал:

Чип только кулерами управляет или питанием еще ?

Ещё индикацией портов. И она у меня тоже не работала (но это не точно).
