[diadiastarik]

Здравствуйте! Приобрели DXP- 8100EC -8 канальный энкодер.При попытке энкодирования каналов в поток TS (MPEG-2) наблюдается небольшой рассинхрон звука и видео. Звук опережает видео на 0,5 - 1сек.Причем на разных моделях телевизоров и кабельных тюнеров по разному.Может кто сталкивался с подобной проблемой,возможно необходима смена прошивки? Настройками битрейта в энкодере проблему решить не удается.

[sky star]

А как Вы сумели подать в сеть для телевизоров TS прямо с DXP- 8100EC -8 ???

поделитесь опытом ?



по мне так что то должно стоять между DXP- 8100EC -8 и телевизором , и это устройство называется QAM модулятор !



когда сервис video и сервис audeo не синхронны , то это означает что есть проблемы либо с настройками , либо с PCR , или Вы трудитесь в VBR ,

подскажите что у Вас с этим пунктом после DXP- 8100EC -8 ????????????????????????????????????????????????????????????

Edited September 22, 2016 by sky star

[diadiastarik]

Здравствуйте,sky star!Спасибо,что откликнулись.По вопросу,как я подал TS на телевизор.Ну как обычно. Есть кабельная сеть,TS c энкодера DXP- 8100EC и с цифровых тюнеров PBI идет на DCM 9900,на котором формируются нужные нам потокиTS.А потом на модуляторы Tandberg MQ6800,ну и в линию.Сигнал с которой принимается кабельными тюнерами Topfield TF6400IRc,Dizipia 3300,телевизорами.Ну а далее и происходит этот рассинхрон. На телевизорах Samsung(не на всех моделях) норма,на LG-рассихрон.

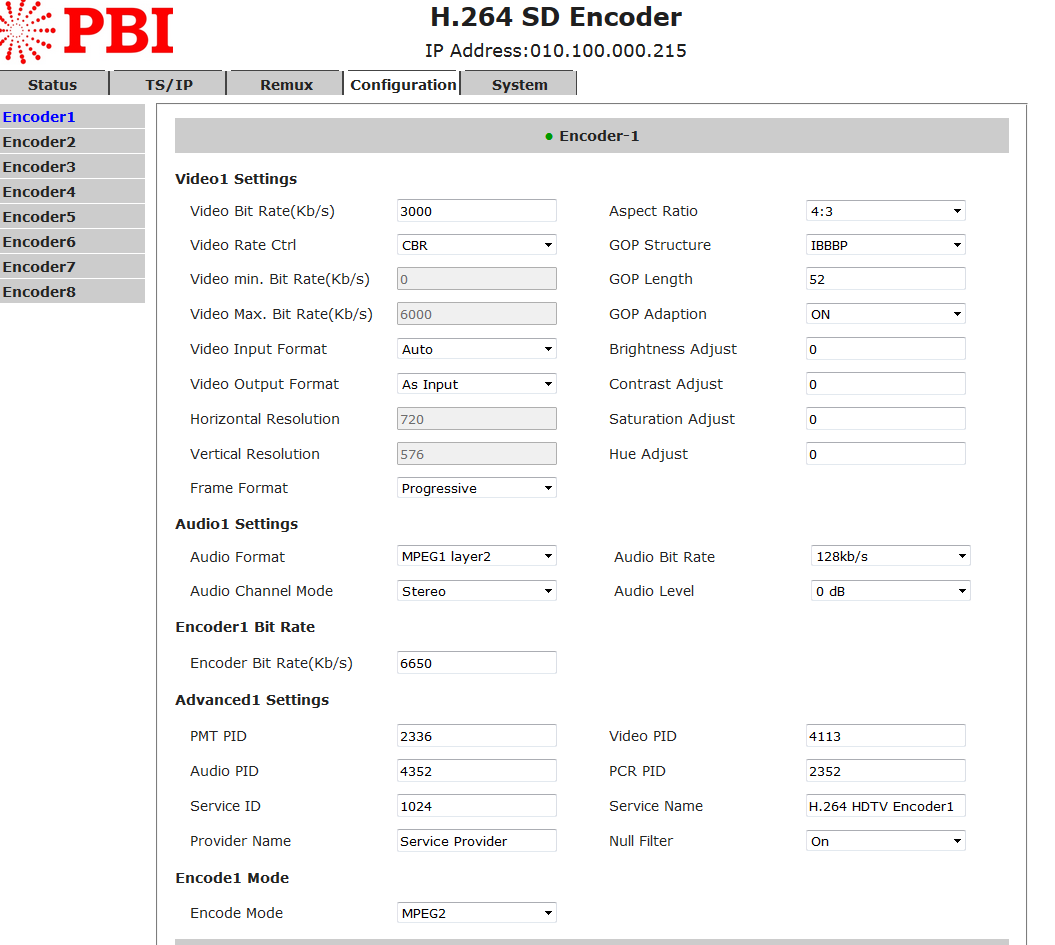

На тюнерах Topfield TF6400IRc - на разных прошивках по разному.На Dizipia - норма.С тюнеров PBI идет все нормально,а тут засада.Работаем в CBR.Одна зацепка PCR.На тюнерах обычно PCR и видео PID имеют одинаковое значение,а на энкодере есть возможность их менять,но нет возможности поставить одинаковые значения.Возможно дело в этом.Просто до этого не сталкивались с таким.Кстати вот скрин с энкодера.

[sky star]

вложен PCR Или вынесен , не суть столь , Важно что бы он был !

смотрим картинку , изучаем , сравниваем

Edited September 23, 2016 by sky star

[diadiastarik]

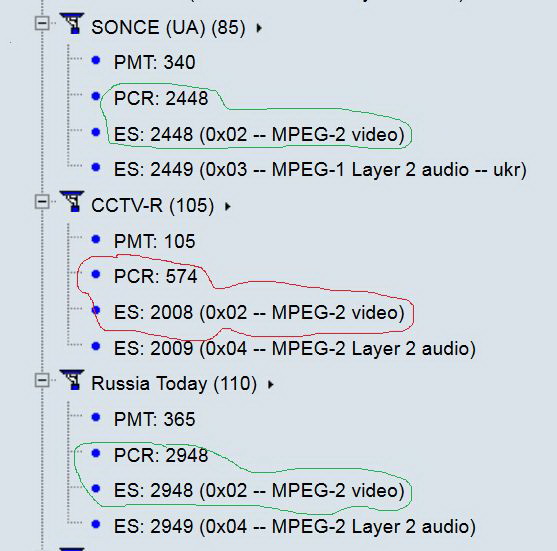

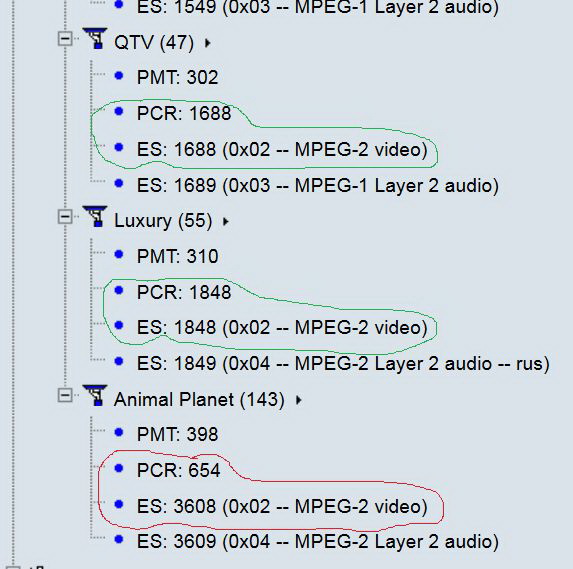

И снова здравствуйте!Посмотрел,изучил,сравнил.PCR присутствует,равен Video PID.Но это,по всей видимости не главное.Посмотрел у себя на входх ASI DCM сигналы,идущие с ремультиплексора.Есть каналы с несовпадением.Один из них заходит с тюнера(CCTV),другой с одноканального энкодера(Animal Planet).И все работает.

Edited September 23, 2016 by diadiastarik

[sky star]

ну дык яписал что есть вложденный PCR а есть вынесенный ,

лет так с 10 назад , все PCR были вынесены :)

по другому было не реально , федералы работали только с вынесенным PCR,

регионалы на скопусах по сей день так и фурычат ,

это не Ваш случай , у Вас проблема в самой стабильности (возможно ) и я там картинки давал , есть что посмотреть

[diadiastarik]

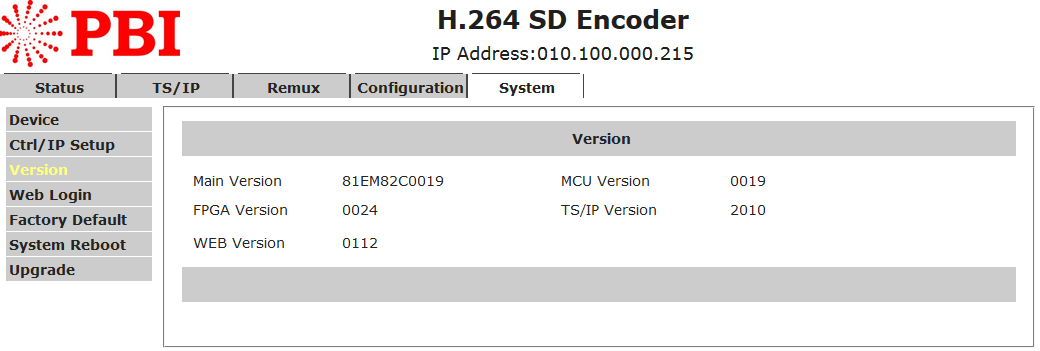

Тогда вывод такой - нестабильность в работе энкодера DXP-8100EC? Или нестабильность связки DXP-8100EC и DCM 9900?Пробывал пропустить сигнал с ASI выхода DCM через отдельный ремультиплексор ,на вход ASI DCM ,и в линию (ну так для опыта) - результат тотже.Предположил,что возникающая проблема только при кодировании в MPEG-2,оказалось,что и в случае H.264 SD- где была проблема,там она и осталась. Хочу еще попытаться подать сигнал с энкодера на PBI SMA-801(остался с прежних времен - один производитель PBI).Интересно бы услышать мнение тех,у кого имеется такая железяка DXP-8100EC,или мы одни.А заодно и о DXP-3800EC(вначале хотели брать ее).Или прийдется как-то связываться с производителем.Возможно дело в прошивке?

P.S. sky star ткните пальцем,на что конкретно посмотреть на ваших картинках.Спасибо

[sky star]

до боже :) люди , отварите глазья :)

у Вас в настройках кодера видно , профиль mpeg 2 ,

из этого следует что работает он на кодирование в mpeg 2 формат ,

и что мы видим ?

я вижу GOP просто космического масштаба !

вижу структуру "от лампочки!"



в mpeg 2 все по полочкам расписано , сколь и как должно быть ...



что бы начать делать выводы , с начала надо заведомо ПРАВИЛЬНО настроить кодер

[diadiastarik]

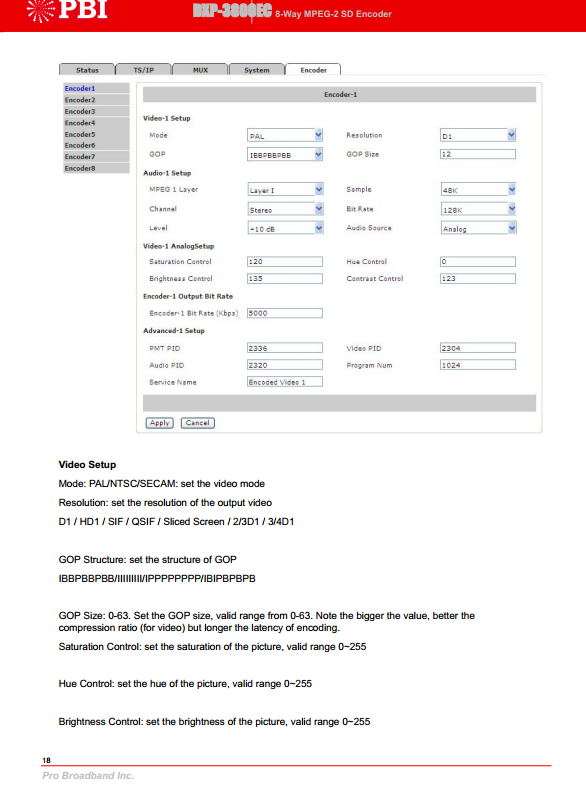

Да дело тут не в зрении. Естественно, прежде, чем задавать вопрос на форуме было опробовано до сотни различных вариантов настроек , со значениями от 0 и до космического масштаба, с разными структурами. Итог - рассинхрон начинал появляться и там, где его до этого не было. А приведенный мной скрин сделан сразу после сброса кодера в заводские установки, показать, какие параметры вообще устанавливаются. Изменен только CBR и MPEG-2 (по умолчанию было VBR и H.264). Возможно после многочасовых опытов, что-то и упустил. Единственно, за что можно было зацепиться, найденный мануал на DXP-3800EC, ну и теперь ваши картинки. Спасибо.

[sky star]

на скрине все очень не плохо , если с такими настройками с железа вылетает что плохое , то оно либо поломатое , либо оно не умеет в mpeg2 кодить , в чем я сейчас уверен на 99%



сам я очень долго собирал кодер для целей mpeg 2

[diadiastarik]

да в том то и дело,вроде и кодирует,но как-то не так.Раза три терял входа(3 и 4) и сбрасывал каналы по выходу,правда это все происходило во время изменения параметров.Попробую еще раз поэкспериментировать с настройками.Пока дали с него два канала в линию,чтобы хоть определиться какие телевизоры и тюнера работают нормально с этим сигналом.

[diadiastarik]

И снова здравствуйте. В продолжение истории с энкодером. Добиться нам так ничего не удалось. Связывались и с продавцами и с производителями. Китайские товарищи удаленно прошили аппарат двумя другими прошивками, проблемы возникли там где их не было до этого и тишина. Отзывов от счастливых обладателей сего аппарата так и не дождались. Вкратце напомню в чем проблема: энкодер нормально работает как одноканальный, а при использовании режима Remux (даже с одним каналом) на 30% приемного оборудования (тюнера и телевизоры с встроенным тюнером – не всех марок) звук опережает видео. Ну и еще в этом режиме битрейт видео нельзя установить больше 3000 (картинка начинает идти рывками, стробировать). Для того,чтобы исключить любые влияния, сигнал TS с энкодера подавали прямо на модулятор. С помощью VLC записали TS с энкодера в трех вариантах:

1. Один канал без Remux

2. Один канал с Remux

3. 8 каналов с Remux

Ссылка на видео https://yadi.sk/d/7yjpCijD356BG9

Может у кого есть возможность посмотреть « умным прибором» и высказать свои предположения.

[sky star]

а приборчик купить придется , время сейчас такое, железо разное бывает, а время купить еще не у кого не получилось , а клиенты вот могут уйти , причем очень быстро

[diadiastarik]

Да купить это хорошо. Три года назад наверное так бы и было,а сейчас мы никто и зовут нас никак.Для нас и покупка энкодера сейчас событие.

[sky star]

ситуацию Вы сами видите , я думаю что сами понимаете

[diadiastarik]

В глобальном масштабе да и вижу и понимаю, а вот конкретно в случае энкодера только вижу, но уже с трудом понимаю (как помоему и сами производители и техподдержка на фирме продавце),почему и прошу помощи. Нужно как-то сформулировать точно вопрос в чем проблема и что надо в прошивке менять, для этого и выложил видео в надежде что ктото глянет на приборе или на программе. Пытались смотреть на программе 4T2-Content-Analyser(ну хоть чтото).Да поток,да в нем каналы, да данные, да графики.А вывода сделать не смогли.Кстати записали поток с тюнеров PBI которые у нас работают давно и сравнить их поток с потоком энкодера, но тоже ни к чему не пришли.Да нужен прибор, но увы его нет.

[sky star]

проблема в том что нужен мониторинг, а не запись "кусочком" , некоторые "выстрелы" определенных параметров могут быть без системные, и выловить их используя запись бывает проблематично ...

софтовые анализаторы это вообще отдельное направление для "поговорить"



тот же 4Т2 если ему дать поток с правильным NIT такое про NIT Вам нарисует , что и у лысого волосы зашевелятся

Edited December 28, 2016 by sky star

[diadiastarik]

Полностью с вами согласен, но раз уж в нашу переписку никто не собирается вклиниться, как бы вы действовали в нашем случае.Чем то вы уже помогли. Просто есть аппарат.По всей видимости сырой. Вернуть нельзя. Продавец "морозится". Производителям трудно объяснить (ну ведь работает).Анализатора нет.

Можно ли например записать поток с тюнера PBI(идущего без проблем), и поток с энкодера (с проблемами) и как-то их сравнить. Понятно ,что сигнал будет не тестовый (не ГЦП)но все же. Мониторить да,но какой длительности должен быть отрезок мониторинга. Я не думаю,что всплески отдельных параметров могут так повлиять.Помоему они должны быть постоянными. Просто вот аппараты, казалось бы одной фирмы ,ПО по идее разрабатывается в одном направлении, а "включаеш не работает"( ну почти).Нужно сформулировать вопрос китайским товарищам с целью корректировки прошивки.

[diadiastarik]

Ну и вот еще " https://yadi.sk/d/LCtt09W-35aaGr" . Скидывали в техподдержку продавцу.Правда писано WEB камерой, но может поможет понять проблему.

Edited December 28, 2016 by diadiastarik

[sky star]

ты не двинулся вперед не мм ,

кодер продолжает гнать VBR , и как следствие mpeg2 работать не будет :(

[SirShadow]

Это скриншоты из анализа выложенных потоков?



Хм, меня одного смущает что справа написано "Режим общего битрейта: Постоянный" и задан максимальный битрейт, который почти на мегабит ниже эффективного? И именно в правой части скрина показан CBR поток, т.к. только в этом режиме можно установить верхнюю планку?



А в левой части, как раз-таки переменный битрейт, т.е. VBR, где максимальная величина не задается.



Попробуйте установить максимальный битрейт на 6 мегабит, к примеру.

[sky star]

в левой части поток писан из mpts по этому софт распознал его как переменный :)

на самом деле он cbr :)

[SirShadow]

А что за мерилка, если не секрет? Незнакомый интерфейс...

[diadiastarik]

sky star,спасибо это уже кое-что.Но файл на правом скрине скорее всего из второй ссылки.Писался он для техподдержки для общего понимания картины. С ним как раз проблем никаких не возникало. Энкодер работает как одноканальный(ни рассинхрона,и битрейт любой).Просто опытов было проведено сотни и по советам техподдержки с разными вариантами (в том числе и с VBR-CBR).Уже не помню,что было в настройках. Если не трудно,я сделаю новый вариант записи со скринами настроек и скину, а вы еще раз посмотрите.

P.S. насчет движения вперед,оно есть,только как-то по кругу

[diadiastarik]

С наступившим всех! Это ссылки на записи TS потоков с энкодера «Burn TS to TSReader Encoder DXP-8100EC.rar» https://yadi.sk/d/fjAF_Gpz36kmN4 и с тюнеров «Burn TS to TSReader Tuner PBI, WISI.rar» https://yadi.sk/d/gLK_jQGU36kms9 . Запись проводилась с помощью программы TSReader. Желательно на выходе энкодера в режиме Remux получить TS, сходный по параметрам с TS тюнеров, т.к. там проблем нет. Написал на PBI, может чем помогут.

Для наглядности https://yadi.sk/d/K3p35mC536kwGk «WEB camera.rar» видео с монитора снято WEB камерой, т.к. на VLC плеере проблем нет.
