[alibek]

Есть устройство Vocord Avantpost VB8.

Есть PTZ-камера Panasonic WV-CW960/G, подключенная к VB8 (видеокабель в порт 1, data-кабель в разъем RS232/485).

На ПК установлено приложение Vocord Tahion Avantpost.

Видеоизображение на ПК я вижу, но управлять камерой не могу (в приложении нет джойстика или кнопок для этого).

С тех.поддержкой Vocord работать очень тяжко, у них какая-то проблема с исходящей почтой и они неделю мне не могут прислать инструкцию, а по телефону объяснить не могут.

Кто сталкивался с этой продукцией, как мне добраться до PTZ?

Тех.поддержка Vocord сказала, что мне нужно указать правильный протокол для PTZ и в приложении появится джойстик.

Но в настройках приложения я вообще не вижу ничего, связанного с PTZ. А в камере с настройками все непросто — часть настроек задается джамперами (но PTZ там нет), часть настроек должна задаваться через экранное меню (но без джойстика я не смогу его вызвать).

[stepan777]

Узнайте какой протокол по умолчанию стоит на Vocord и какая скорость. Например они скажут вам, PelcoD 2400

Перезапустите камеру по питанию, она при старте обычно говорит о себе( протокол,скорость, версия и т д )

Затем на камере можно переключить на нужный протокол. Обычно это две колодки с клемниками,( скорость и протокол) которые физически переключаются.

Это просто как вариант, если камера еще не смонтирована.

[alibek]

Подскажите по распиновке.



На Avantpost используется следующая распиновка RS-485:

- для 2-проводной линии: 3 Data+, 6 Data- (то есть пины 3 и 6)

- для 4-проводной линии: 3 TxD+, 4 RxD+, 5 RxD-, 6 TxD- (то есть пины 3 и 6 на передачу, пины 4 и 5 на прием)

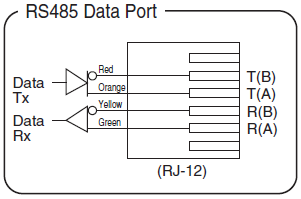

На самой камере распиновка другая. Там RG-12 (6 пинов), схема в документации такая:



Параметры RS-485 и режим работы (2-проводной или 4-проводной) выставляется с помощью DIP-переключателей, но до них сложно добраться и какой режим сейчас я не знаю.

Буду подбирать опытным путем, но думаю что 2-проводной на 9600 или 4800.

Но меня озадачивают кружочки на схеме и буквы A и B, что они обозначают?
