SNR-S2980G-24F и multicast

Доброго времени суток.

Имеется следующая ситуация

Кошка 3750 <->(порт 24) SNR-S2980G-24F (порт 4)<-> D-Link 3552

На cisco настроен прием мультикаст-групп, которые успешно до нее доходят. Из нее до свитча D-Link проброшен 508 вилан.

Запросы на подключения с D-link не доходят до Cisco, теряются где-то на SNR. Тестировал с помощью приставки и просто прописывал статик запросы на D-link.

Аналогичная связка Cisco <-> D-link работает без всяких проблем.

Посему вопроc: как настроить SNR, чтобы он позволял кошке и D-linkу дружить? Создал на SNR мультикаст-вилан. Пробовал включать и отключать igmp snooping. Безрезультатно.

Share this post


Link to post
Share on other sites

По умолчанию, по помоему, мультикаст проходить должен тупо как броадкаст, флудя во все порты вилана.

Share this post


Link to post
Share on other sites

По умолчанию, по помоему, мультикаст проходить должен тупо как броадкаст, флудя во все порты вилана.

IPTV настроено как sparse-mode, т.е. мультикаст начинает бежать только после того, как пользователь отправит реквест на подключение к группе. А реквест этот через SNR не проходит почему-то.

Временно решил проблему пробросом обычного вилана через SNR напрямую транзитом. D-link и cisco начали дружить.

Share this post


Link to post
Share on other sites

Временно решил проблему пробросом обычного вилана через SNR напрямую транзитом. D-link и cisco начали дружить.



А до этого как было?

Share this post


Link to post
Share on other sites

А до этого как было?



До этого было так: на аплинке циски есть 508 vlan. По нему бежит мультикаст из RP. Далее из циски в access идет vlan 4. На этот vlan настроены все свитчи на уровне доступа. 4 vlan заходит в SNR. Uplink 24 port.

ip igmp snooping
ip igmp snooping vlan 4
ip igmp snooping vlan 4 immediately-leave
ip igmp snooping vlan 4 mrouter-port interface Ethernet1/0/24



vlan 4
name IPTV
multicast-vlan
multicast-vlan mode dynamic



На все порты SNR проброшен 4 vlan. На всех портах, из которых растут D-link включен "switchport association multicast-vlan 4".



Как я думал, проблема решилась бы путем проброса vlan 508 напрямую к свитчам D-link. Репорты бегают, но картинки на экране нет.

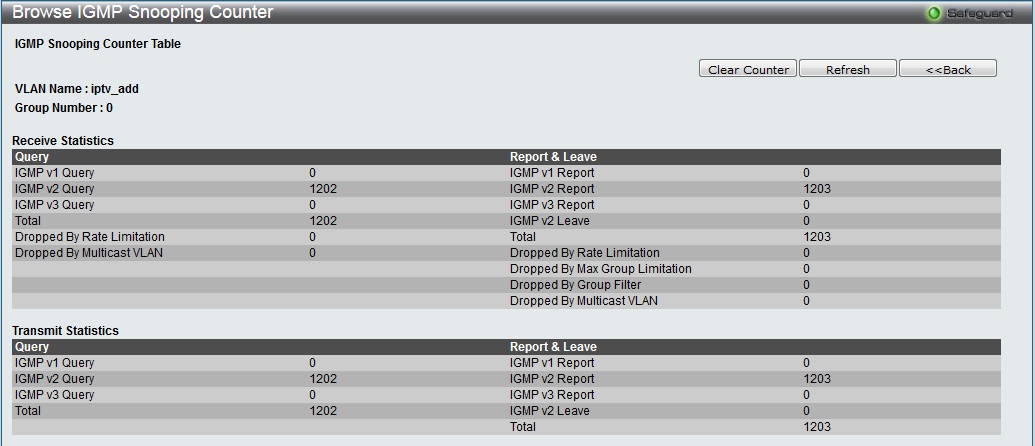

post-131879-057400100 1450942927_thumb.jpg

Share this post


Link to post
Share on other sites

Здравствуйте!

Покажите пожалуйста вывод show ver и show run c 2980 (на забудьте удалить пароли и community snmp)

Share this post


Link to post
Share on other sites

А до этого как было?



До этого было так: на аплинке циски есть 508 vlan. По нему бежит мультикаст из RP. Далее из циски в access идет vlan 4. На этот vlan настроены все свитчи на уровне доступа. 4 vlan заходит в SNR. Uplink 24 port.

ip igmp snooping
ip igmp snooping vlan 4
ip igmp snooping vlan 4 immediately-leave
ip igmp snooping vlan 4 mrouter-port interface Ethernet1/0/24



vlan 4
name IPTV
multicast-vlan
multicast-vlan mode dynamic



На все порты SNR проброшен 4 vlan. На всех портах, из которых растут D-link включен "switchport association multicast-vlan 4".



Как я думал, проблема решилась бы путем проброса vlan 508 напрямую к свитчам D-link. Репорты бегают, но картинки на экране нет.



Если я правильно понимаю, функционал Multicat VLAN настраивается на пограничном коммутаторе на абонентском порту и суть его в том, чтобы выплюнуть поток в порт абонента уже без тега, причем PVID у абонентского порта отличается от вилана, где источник мультика. При этом абонентский порт настраивается в режиме hybrid.



Если нужно протранковать мультик просто на следующий свитч, то Multicast VLAN не нужно настраивать, нужно тем-же виланом прокинуть его дальше в транки, и снупинг настраивать в том вилане, где этот мультик и приходит.

Share this post


Link to post
Share on other sites

Здравствуйте!

Покажите пожалуйста вывод show ver и show run c 2980 (на забудьте удалить пароли и community snmp)



  SNR-S2980G-24F Device, Compiled on Sep 12 10:23:51 2014
 sysLocation XXX
 CPU Mac f8:f0:82:10:66:ed
 Vlan MAC f8:f0:82:10:66:ec
 SoftWare Version 7.0.3.5(B0207.0015)
 BootRom Version 7.1.4
 HardWare Version 1.0.1
 CPLD Version N/A
 Serial No.:SW027310D827000214
 Copyright (C) 2014 NAG LLC
 All rights reserved
 Last reboot is warm reset.
 Uptime is 23 weeks, 2 days, 20 hours, 19 minutes



#sh run
!
service password-encryption
!

!

!

!
!
clock timezone MSK add 3 0
!

!
no ip http server
!

!
!
!
!
!
!
!
mtu 9000
!
!
vlan 1
!
vlan 196
name vorobevi_DSE
!
vlan 201
name mgmt
!
vlan 508
name iptv_ass
!
vlan 525
name l2-voip
!
vlan 905
name PPPoE_P
!
vlan 936
name p1
!
vlan 937
name p2
!
vlan 938
name p3
!
vlan 939
name p4
!
vlan 2106
name VG-WIFI-MGMT
!
vlan 2107
name VG-WIFI
!
vlan 3013
name AMK
!
vlan 4
multicast-vlan
multicast-vlan mode dynamic
!
ip access-list standard MediaAlliance-Multicast
 permit 224.0.40.0 0.0.7.255
 exit
!
multicast destination-control
!
Interface Ethernet1/0/1
description switch-kA1
storm-control broadcast 4000
storm-control unicast 6000
switchport mode trunk
switchport trunk allowed vlan 4;201;508;525;938
switchport association multicast-vlan 4
loopback-detection specified-vlan 4;201;525;938
loopback-detection control block
!
Interface Ethernet1/0/2
description switch-kA_niz_na_zvezde
storm-control broadcast 4000
storm-control unicast 6000
switchport mode trunk
switchport trunk allowed vlan 4;201;508;525;939
switchport association multicast-vlan 4
loopback-detection specified-vlan 4;201;939
loopback-detection control block
!
Interface Ethernet1/0/3
description switch-kV1_niz
storm-control broadcast 4000
storm-control unicast 6000
switchport mode trunk
switchport trunk allowed vlan 4;201;508;525;905;937;3013
switchport association multicast-vlan 4
loopback-detection specified-vlan 4;201;525;905;937;3013
loopback-detection control block
!
Interface Ethernet1/0/4
description switch-kB2_verh
storm-control broadcast 4000
storm-control unicast 6000
switchport mode trunk
switchport trunk allowed vlan 4;201;508;525;936
switchport association multicast-vlan 4
switchport flood-forwarding mcast
loopback-detection specified-vlan 4;201;525;555;905;936
loopback-detection control block
!
Interface Ethernet1/0/5
description switch-kV2_niz
storm-control broadcast 4000
storm-control unicast 6000
switchport mode trunk
switchport trunk allowed vlan 4;196;201;508;525;939;2106-2107
switchport association multicast-vlan 4
loopback-detection specified-vlan 4;196;201;525;939;2106-2107
loopback-detection control block
!
Interface Ethernet1/0/6
description switch-kB2_niz
storm-control broadcast 4000
storm-control unicast 6000
switchport mode trunk
switchport trunk allowed vlan 4;201;508;525;905;938
switchport association multicast-vlan 4
loopback-detection specified-vlan 4;201;525;905
loopback-detection control block
!
Interface Ethernet1/0/7
description switch-kA_34et
storm-control broadcast 4000
storm-control unicast 6000
switchport mode trunk
switchport trunk allowed vlan 4;201;508;525;905;937
switchport association multicast-vlan 4
loopback-detection specified-vlan 4;201;525;905;937
loopback-detection control block
!
Interface Ethernet1/0/8
description switch-kV1_verh
storm-control broadcast 4000
storm-control unicast 6000
switchport mode trunk
switchport trunk allowed vlan 4;201;508;525;936-937
switchport association multicast-vlan 4
loopback-detection specified-vlan 4;201;525;555;905;937
loopback-detection control block
!
Interface Ethernet1/0/9
description switch-LeShantazh
storm-control broadcast 4000
storm-control unicast 6000
switchport mode trunk
switchport trunk allowed vlan 4;201;508;525;936
loopback-detection specified-vlan 4;201;525;936
loopback-detection control block
!
Interface Ethernet1/0/10
description VoIP_Tau72_A1
storm-control broadcast 4000
storm-control unicast 6000
switchport access vlan 525
switchport association multicast-vlan 4
loopback-detection specified-vlan 525
loopback-detection control block
!
Interface Ethernet1/0/11
description VoIP_Tau72_V1_niz
storm-control broadcast 4000
storm-control unicast 6000
switchport access vlan 525
loopback-detection specified-vlan 525
loopback-detection control block
!
Interface Ethernet1/0/12
description VoIP_Tau72_B2_niz
storm-control broadcast 4000
storm-control unicast 6000
switchport access vlan 525
loopback-detection specified-vlan 525
loopback-detection control block
!
Interface Ethernet1/0/13
media-type copper
description switch-kA_24et
storm-control broadcast 4000
storm-control unicast 6000
switchport mode trunk
switchport trunk allowed vlan 4;201;525;905
switchport trunk native vlan 201
loopback-detection specified-vlan 201;525;905
loopback-detection control block
!
Interface Ethernet1/0/14
storm-control broadcast 4000
storm-control unicast 6000
loopback-detection specified-vlan 555;905
loopback-detection control block
!
Interface Ethernet1/0/15
storm-control broadcast 4000
storm-control unicast 6000
loopback-detection specified-vlan 555;905
loopback-detection control block
!
Interface Ethernet1/0/16
storm-control broadcast 4000
storm-control unicast 6000
loopback-detection specified-vlan 555;905
loopback-detection control block
!
Interface Ethernet1/0/17
storm-control broadcast 4000
storm-control unicast 6000
loopback-detection specified-vlan 555;905
loopback-detection control block
!
Interface Ethernet1/0/18
storm-control broadcast 4000
storm-control unicast 6000
loopback-detection specified-vlan 555;905
loopback-detection control block
!
Interface Ethernet1/0/19
storm-control broadcast 4000
storm-control unicast 6000
loopback-detection specified-vlan 555;905
loopback-detection control block
!
Interface Ethernet1/0/20
storm-control broadcast 4000
storm-control unicast 6000
loopback-detection specified-vlan 555;905
loopback-detection control block
!
Interface Ethernet1/0/21
storm-control broadcast 4000
storm-control unicast 6000
loopback-detection specified-vlan 555;905
loopback-detection control block
!
Interface Ethernet1/0/22
storm-control broadcast 4000
storm-control unicast 6000
loopback-detection specified-vlan 555;905
loopback-detection control block
!
Interface Ethernet1/0/23
storm-control broadcast 4000
storm-control unicast 6000
loopback-detection specified-vlan 555;905
loopback-detection control block
!
Interface Ethernet1/0/24
description UPLINK
switchport mode trunk
switchport trunk allowed vlan 196;201;508;525;905;936-939;2106-2107
switchport trunk allowed vlan add 3013
!
interface Vlan1
shutdown
!
interface Vlan4
!
interface Vlan201
ip address 172.16.50.13 255.255.255.0
!
mac-address-table static address 10-7b-ef-58-fc-61 vlan 1 interface Ethernet1/0/1
!
ip route 0.0.0.0/0 172.16.50.1
!
!
no login
!
end

Edited by Boortwint

Share this post


Link to post
Share on other sites

Данная конфигурация является не корректной, так как vlan 4 не ассоциируется с конкретныйм vlan на порте, в вашем случае на транковом, в который как я понимаю включены цепочки доступа.

switchport trunk allowed vlan 4;201;508;525;938

switchport association multicast-vlan 4

На самом деле функционал MVR рекомендуется применять на коммутаторах доступа для интерфейсов куда подключены абоненты. Поэтому в вашем случая я бы рекомендовал вещать multicast в vlan 508 до коммутаторов доступа, на которых в свою очередь организовать MVR.

Share this post


Link to post
Share on other sites

Данная конфигурация является не корректной, так как vlan 4 не ассоциируется с конкретныйм vlan на порте, в вашем случае на транковом, в который как я понимаю включены цепочки доступа.

switchport trunk allowed vlan 4;201;508;525;938

switchport association multicast-vlan 4

На самом деле функционал MVR рекомендуется применять на коммутаторах доступа для интерфейсов куда подключены абоненты. Поэтому в вашем случая я бы рекомендовал вещать multicast в vlan 508 до коммутаторов доступа, на которых в свою очередь организовать MVR.



Понятно. Растянул 508 вилан по D-Link'ам, сделал vlan 4 немультикастовой на самом SNR. Есть непонятные моменты уже с настройкой самих D-Link коммутаторов, но по SNR теперь нет вопросов. Свою задачу он выполняет. Спасибо.

Share this post


Link to post
Share on other sites
