Jun MX q-in-q Поделитесь идеей

Всем привет.

Появилась у меня железка Juniper MX 80, работает в качестве бордера.



От одного из аплинков приходит пачка виланов + интернет.

Сейчас все работает через коммутатор пачка виланов заходит на 10тку, 10кой соединен MX в которой отдается только вилан с BGP.

Хочется переделать: Воткнуть аплинк в джунипер, вот только рисовать там все виланы ой как не хочется, хотелось бы сквозное прохождение(аля selective qinq).



Поиск манов ни к чему не привел. Очень сомневаюсь, что джунипер так не может...



Может быть у кого-нибудь есть подобная конфигурация?? заделитесь пожалуйста.

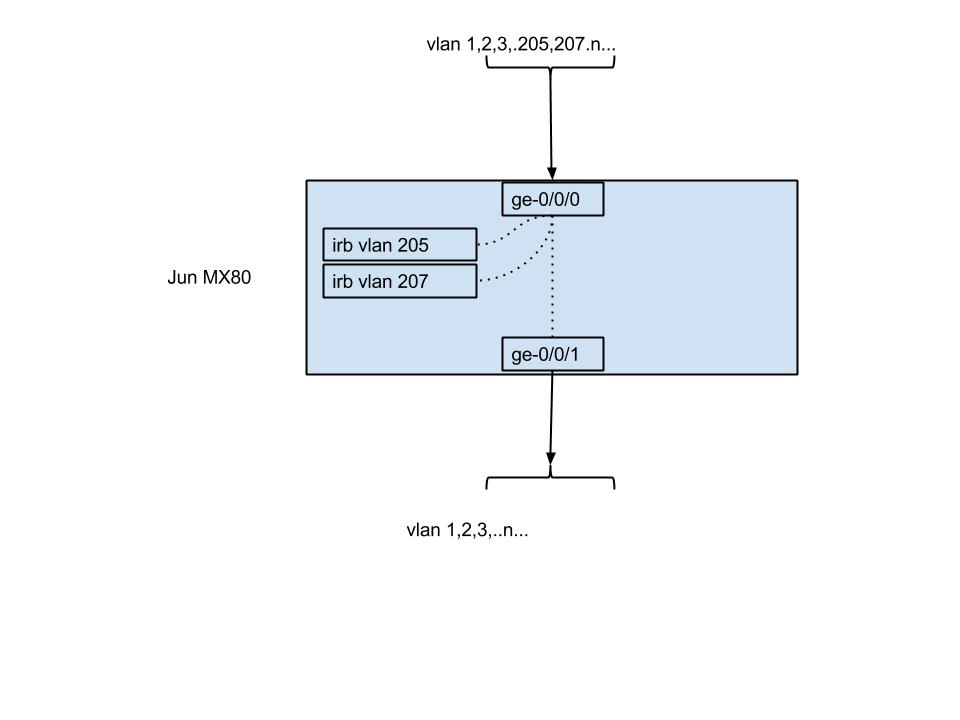

сквозное прохождения vlanов.jpg

Изменено пользователем Renaissance87

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

однако забавно :) убрать коммутатор, чтобы из джуна сделать коммутатор.



Курите в сторону bridge-domain. Есть 2 типа реализации - один сервиспровайдерский, второй - энтерпрайзный.

Вот под ваши хотелки подойдет энтерпрайзный вариант. В книжке про MX это более чем описано.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

однако забавно :) убрать коммутатор, чтобы из джуна сделать коммутатор.



Курите в сторону bridge-domain. Есть 2 типа реализации - один сервиспровайдерский, второй - энтерпрайзный.

Вот под ваши хотелки подойдет энтерпрайзный вариант. В книжке про MX это более чем описано.



в этой? https://books.google.ru/books?id=YNgr5pY4aC0C&pg=PA115&lpg=PA115&dq=mx+bridge-domain&source=bl&ots=eZd8cu5O3J&sig=jrSAOTm1EDmUpI62JexGwtr-YEo&hl=ru&sa=X&ei=-RsVVfjXMMOpyQOA3oCoCA&ved=0CGoQ6AEwCA#v=onepage&q=mx%20bridge-domain&f=false

Изменено пользователем Renaissance87

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Забавно что мх как свич гораздо лучше работает с снятием добавлением тегов, по крайней мере в старых софтах на младших ex

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем привет.

Появилась у меня железка Juniper MX 80, работает в качестве бордера.



От одного из аплинков приходит пачка виланов + интернет.

Сейчас все работает через коммутатор пачка виланов заходит на 10тку, 10кой соединен MX в которой отдается только вилан с BGP.

Хочется переделать: Воткнуть аплинк в джунипер, вот только рисовать там все виланы ой как не хочется, хотелось бы сквозное прохождение(аля selective qinq).



Поиск манов ни к чему не привел. Очень сомневаюсь, что джунипер так не может...



Может быть у кого-нибудь есть подобная конфигурация?? заделитесь пожалуйста.







Может кому-нибудь пригодиться:



ge-1/0/2 {

flexible-vlan-tagging;

encapsulation flexible-ethernet-services;

unit 0 {

encapsulation vlan-bridge;

vlan-id-list 1-4094;

input-vlan-map {

push;

vlan-id 2;

}

output-vlan-map pop;

}





ge-1/0/3 {

flexible-vlan-tagging;

encapsulation flexible-ethernet-services;

unit 0 {

encapsulation vlan-bridge;

vlan-id-list [ 1-200 202-1000 ];

input-vlan-map {

push;

vlan-id 2;

}

output-vlan-map pop;

}

unit 1 {

vlan-id 201;

family inet {

address 192.168.24.2/30;

}

}

}



show bridge-domains test



interface ge-1/0/2.0;

interface ge-1/0/3.0;







ИТОГО пропускаем все вилан, кроме 201ого, его заворачиваем на интерфейс.

Изменено пользователем Renaissance87

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а вот за решение Спасибо Ё

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
