Всем доброго дня! Столкнулся вчера с такой проблемой! Включаю трафик шейпинг у клиента - 2100 кбит.сек входящий и 512 кбит.сек исходящий по Wlan, а он на спидтесте показывает ровно в 2 раза меньше (1мбит), при этом на главной вкладке MAIN на клиентской антенне скорость 2 или около. Раньше как настроишь так и работало! Попробовал на 3 устройствах, в чем может быть загвоздка?????

И Да выставляю входящий трафик 4000кбит\сек он на спидтесте выдает 2Мбита!

Edited by armatura360

Share this post


Link to post
Share on other sites

Всем доброго дня! Столкнулся вчера с такой проблемой! Включаю трафик шейпинг у клиента - 2100 кбит.сек входящий и 512 кбит.сек исходящий по Wlan, а он на спидтесте показывает ровно в 2 раза меньше (1мбит), при этом на главной вкладке MAIN на клиентской антенне скорость 2 или около. Раньше как настроишь так и работало! Попробовал на 3 устройствах, в чем может быть загвоздка?????

И Да выставляю входящий трафик 4000кбит\сек он на спидтесте выдает 2Мбита!

Шейпить надо на LAN порту, а не WLAN. Попробуй.

Share this post


Link to post
Share on other sites

Шейпить нужно на передающем интерфейсе, резать входящий радиоканал на клиенте - неэффективно.

Share this post


Link to post
Share on other sites

Всем доброго дня! Столкнулся вчера с такой проблемой! Включаю трафик шейпинг у клиента - 2100 кбит.сек входящий и 512 кбит.сек исходящий по Wlan, а он на спидтесте показывает ровно в 2 раза меньше (1мбит), при этом на главной вкладке MAIN на клиентской антенне скорость 2 или около. Раньше как настроишь так и работало! Попробовал на 3 устройствах, в чем может быть загвоздка?????

И Да выставляю входящий трафик 4000кбит\сек он на спидтесте выдает 2Мбита!

Шейпить надо на LAN порту, а не WLAN. Попробуй.



ставлю по лану, 2100кбит. он вообще скорости не выдает

Share this post


Link to post
Share on other sites

Версия софта какая?

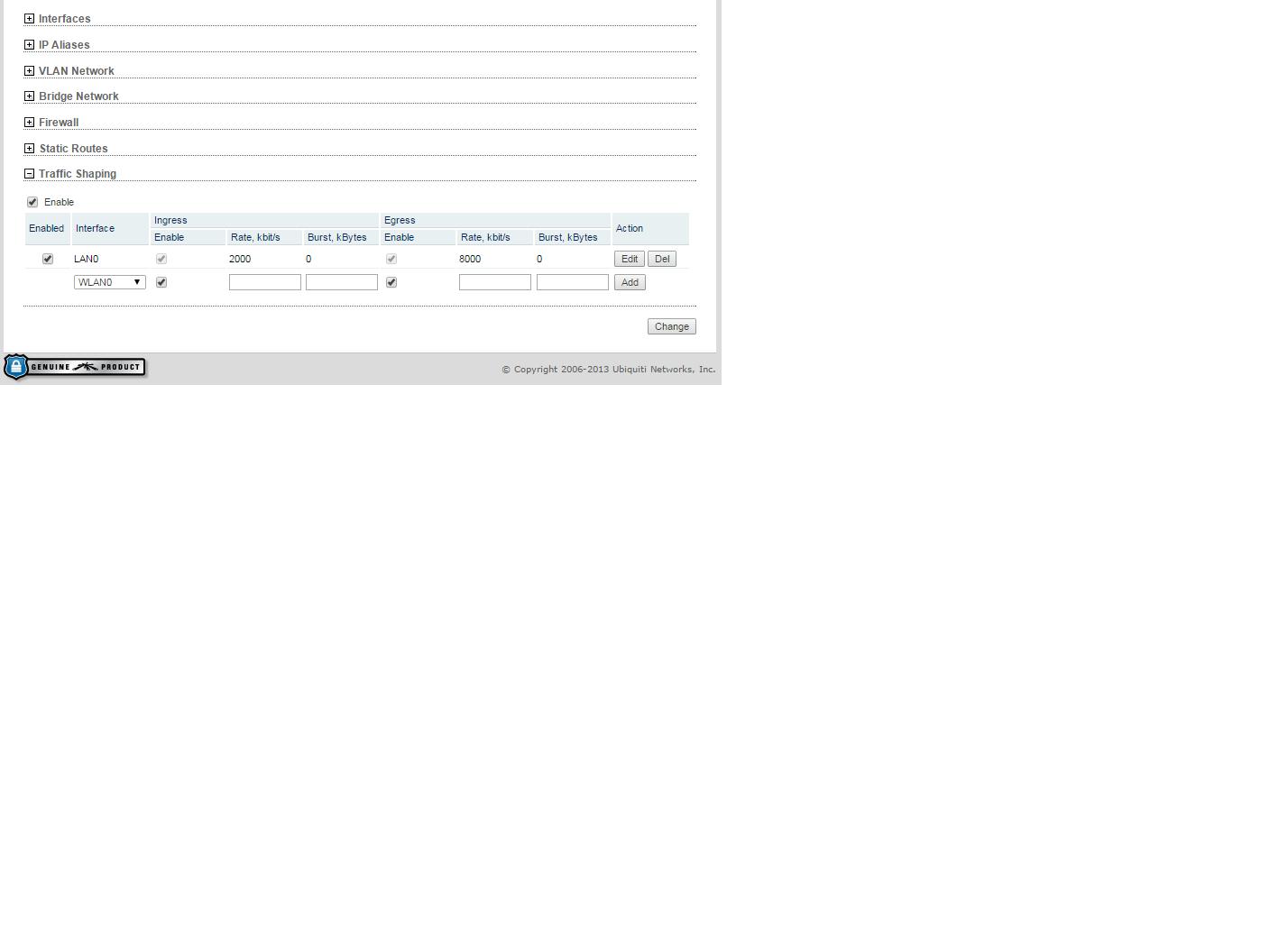

На 5.5.6 выглядит вот так.

post-112706-062846200 1427398375_thumb.jpg

Share this post


Link to post
Share on other sites

Версия софта какая?

На 5.5.6 выглядит вот так.

да 5,5,6

У Вас стоит 2Мбит скачивание 8Мбит отдача???

Share this post


Link to post
Share on other sites

Ставлю как у Вас на скрине получается так:

Download Speed 3.84 Mbps

Upload Speed 1.83 Mbps

так должно быть?

Share this post


Link to post
Share on other sites

armatura360, настройте шейпер downlink к клиенту на базе, а не на СРЕ. А uplink от клиента режьте на СРЕ.

Share this post


Link to post
Share on other sites

Версия софта какая?

На 5.5.6 выглядит вот так.

да 5,5,6

У Вас стоит 2Мбит скачивание 8Мбит отдача???

Все шейпится на серваке, на клиентах настроено так потому, что используем бёст 2 мбайта и в случае свободного канала скорость без ограничения подскакивает очень даже.

Смотрите внимательней, ингрес, вход в лан порт от клиента, то биш отдача от клиента.

Отвечу на следующий вопрос, так быть не должно.

Share this post


Link to post
Share on other sites

armatura360, настройте шейпер downlink к клиенту на базе, а не на СРЕ. А uplink от клиента режьте на СРЕ.

Может чего то не знаю, подскажите как на базе можно шейпить клиентов?

Share this post


Link to post
Share on other sites

armatura360, настройте шейпер downlink к клиенту на базе, а не на СРЕ. А uplink от клиента режьте на СРЕ.

Может чего то не знаю, подскажите как на базе можно шейпить клиентов?



вполне себе возможно при наличии VLAN

Edited by maxxsoft

Share this post


Link to post
Share on other sites

armatura360, настройте шейпер downlink к клиенту на базе, а не на СРЕ. А uplink от клиента режьте на СРЕ.

Может чего то не знаю, подскажите как на базе можно шейпить клиентов?



вполне себе возможно при наличии VLAN

Если можно по подробней, с 20-ю клиентами на базе. VLAN на клиента поднимается на базе это ладно, ну а шейпится какими средствами, где, как настраивается?

Поделитесь коли пользуете, не только мне интересно, еще может кому пригодится.

Share this post


Link to post
Share on other sites

armatura360, настройте шейпер downlink к клиенту на базе, а не на СРЕ. А uplink от клиента режьте на СРЕ.

Может чего то не знаю, подскажите как на базе можно шейпить клиентов?



вполне себе возможно при наличии VLAN

Если можно по подробней, с 20-ю клиентами на базе. VLAN на клиента поднимается на базе это ладно, ну а шейпится какими средствами, где, как настраивается?

Поделитесь коли пользуете, не только мне интересно, еще может кому пригодится.

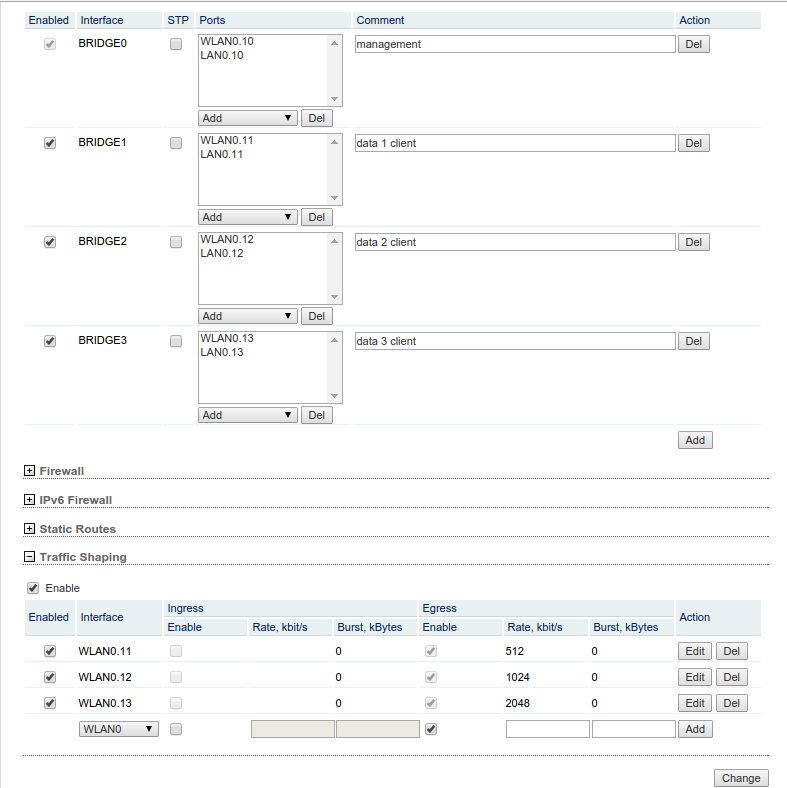

Все понятно из картинок, но всё же поясню:



на базу подаётся Тегированый траффик со свитча/маршрутизатора во VLANs 10,11,12,13 (далее масштабируйте), из которых 10й Vlan - менеджмент, для управления базой/точками, шейпинг на базе для вланов 11,12,13 по соответствующим интерфейсам (WLAN0.11, WLAN0.12, WLAN0.13).

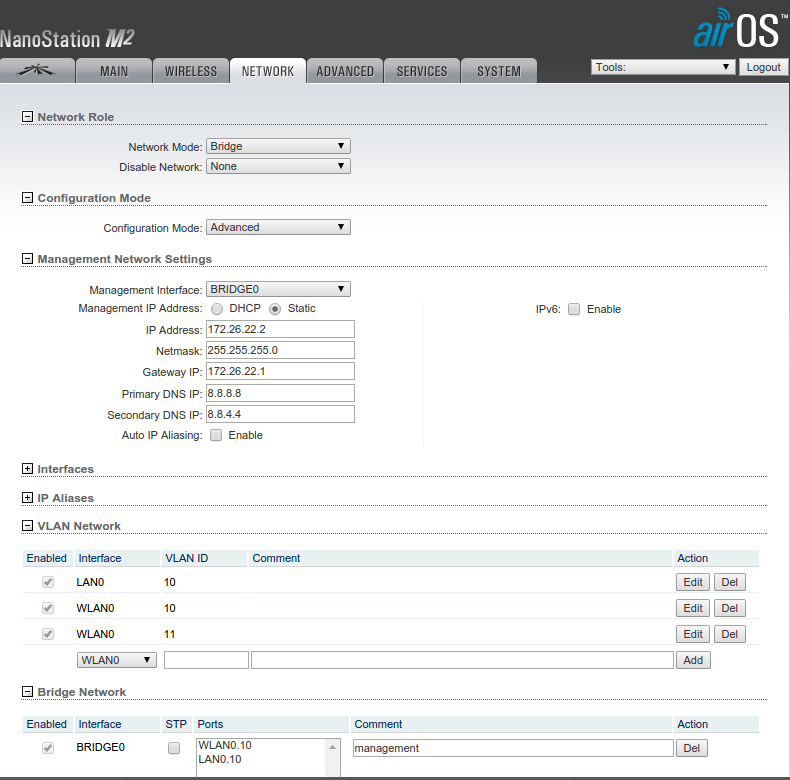

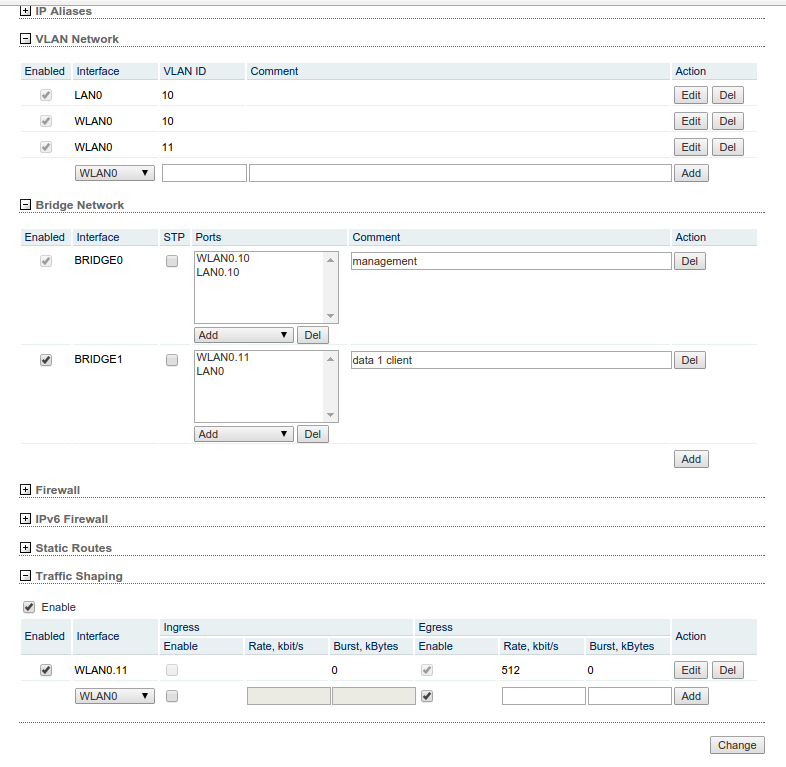

На точке мы принимаем Vlan управления и даты, в бридже снимаем метку влана включив в него не LAN0.11, а LAN0, шейпинг также делаем на Vlan-Radio (WLAN0.11)

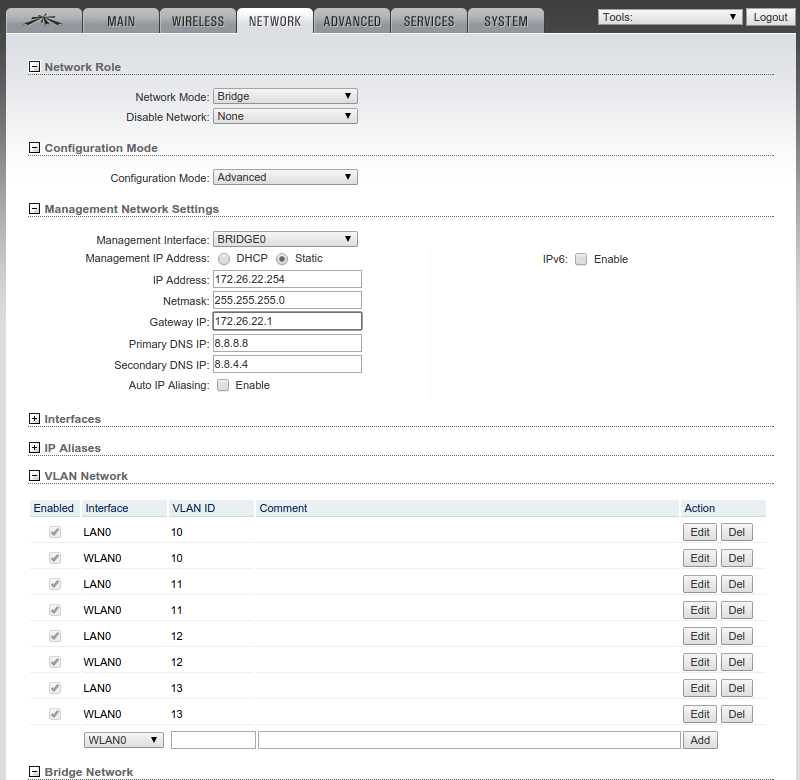

post-56196-019957000 1427483438_thumb.png

post-56196-008042400 1427483448_thumb.png

post-56196-060144400 1427483456_thumb.png

post-56196-039231100 1427483469_thumb.png

Share this post


Link to post
Share on other sites

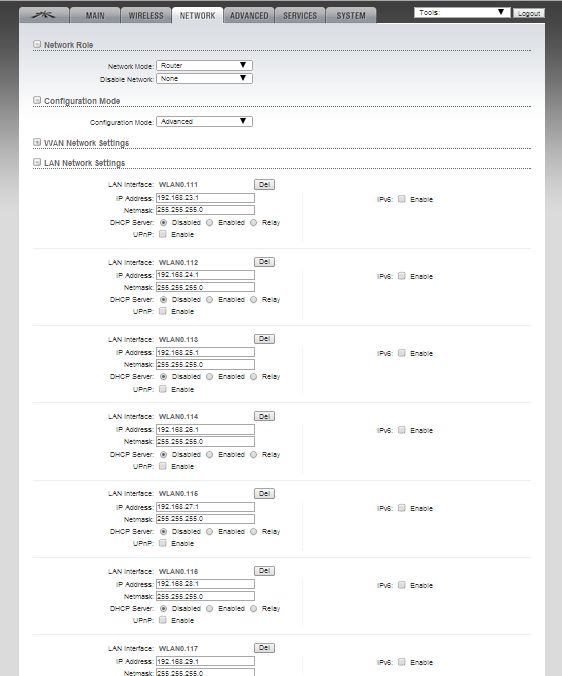

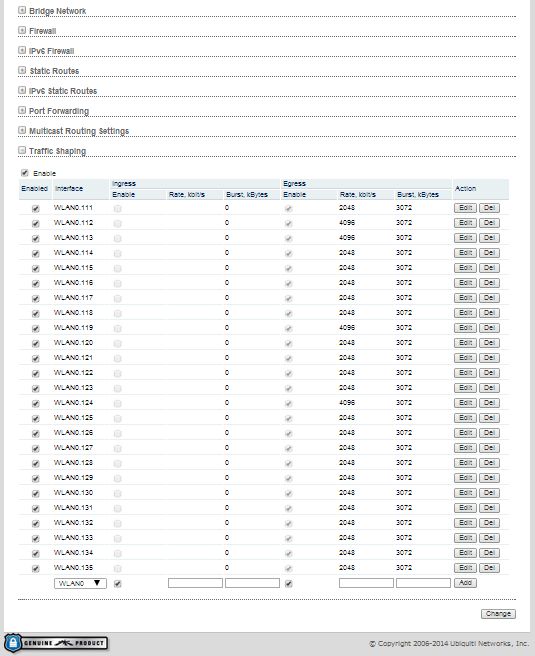

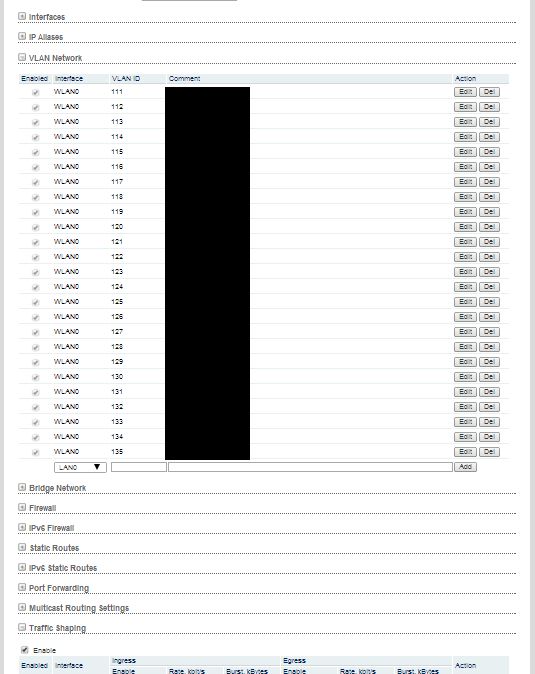

Чтоб не быть голословным, тоже прикреплю скриншоты Network веб-интерфейса базы в режиме роутера.

При этом теги ставятся на базе, а снимаются на СРЕ. Используем эту схему, чтобы минимизировать широковещательный трафик и чтобы шейпер на download в радио был на стороне AP.



Поясню свое предыдущее сообщение про неэффективность ограничения скорости на входящем интерфейсе: все данные, которые передает АР сверх правила шейпера на входе СРЕ будут отброшены и переданы снова. Таким образом временной ресурс АР будет не экономиться, а растрачиваться впустую.

post-119167-019495500 1427520570_thumb.jpg

post-119167-094780100 1427520575_thumb.jpg

post-119167-040389900 1427520580_thumb.jpg

Share this post


Link to post
Share on other sites

Борюсь уже несколько дней, скорость везде упала ровно в 2 раза, я с шейпингом ничего не делал, что это может быть?

Качество связи не менялось!

Share this post


Link to post
Share on other sites

maxxsoft

Samgabial

Можно подробнее как, все это сделать? с чего начать? (я про шейпинг на базе, что приведено в скриншотах)

спасибо!

Share this post


Link to post
Share on other sites

maxxsoft

Samgabial

Можно подробнее как, все это сделать? с чего начать? (я про шейпинг на базе, что приведено в скриншотах)

спасибо!

Ну вообще то ответ как раз в скриншотах и описании



напиши мне в скайп maxxsoft, будем разжёвывать пошагово..

Share this post


Link to post
Share on other sites

armatura360



Самый простейший вариант:



Настройки АР.

1. АР в режим роутера (Network - Network Role - Network Mode: Router).

2. Добавляете VLAN'ы с разеыми ID на радиоинтерфейс WLAN по расчетному количеству абонентов (Network - VLAN Network).

* не указывайте VLAN ID = 1.

3. Навешиваете на каждый созданный VLAN свою подсеть (Network - LAN Network Settings - Add LAN: <нужный VLAN> - Add)

IP Address - IP интерфейса базы в этой подсети, в описываемом конфиге будет играть роль адреса шлюза (обычно первый в диапазоне, например, 10.0.151.1).

Netmask - маска доступной подсети.

DHCP - включать или нет на ваш выбор, раздавать IP-адреса для СРЕ автоматом или ручками в каждый прописывать. Остальные настройки в группе касаются только DHCP.

4. Собственно настройка шейпера: в Network - Traffic Shaping добавляете интерфейсы, на которых нужно резать скорость - в нашем случае это VLAN на радиоинтерфейсе (например, WLAN0.151).

Указываете направление трафика - Egress - исходящее, указываете максимальную скорость Rate в кбит/с. Все, рабочий минимум есть.

Ingress - входящий трафик ограничивать не только не нужно, но и вредно, т.к. объем, превышающий указанный лимит, будучи уже передан от СРЕ к АР, будет отброшен и передан заново.

Burst - если просто, то задает объем информации передаваемой АР без ограничения, указанного в Rate. Если не хотите использовать, ставьте 0. Но фича полезная, в частности дает нормальные условия для web-серфинга. Мы ставим Burst на 3 Мб. Люди довольны )



Настройки CPE.

1. СРЕ в режим Bridge (Network - Network Role - Network Mode: Bridge).

2. В Network - VLAN Network добавляете на радиоинтерфейс WLAN0 VLAN с ID закрепленным за абоном.

3. В Network - Bridge Network создаете или редактируете один единственный BRIDGE0, в котором должны быть проводные интерфейсы CPE (например, LAN0) и созданный VLAN (например, WLAN0.151).

4. В Network - Management Network Settings выберите BRIDGE0 и повесьте на него IP-адрес из того же диапазона, который приписан этому VLAN на АР (или укажите DHCP, если включили его на АР).

5. В Network - Traffic Shaping добавляете созданный VLAN (например, WLAN0.151) и ограничиваете Egress трафик по аналогии с базой. Давать больше 1 Мбит/с вредно, burst не нужен (во всяком случае, я применения ему не нашел).



После этого на устройстве за СРЕ (например, домашний роутер или комп) либо задаете IP-адрес из того же диапазона, который приписан абонентскому VLAN на АР (конечно же, чтобы адрес не совпадал с адресами АР и СРЕ), а также маску, адреса шлюза и DNS, либо включаете автоматическое получение сетевых настроек (если включили DHCP на базе).



В принципе - все. Это минимум.

Соберите эту схему на столе, посмотрите как работает, поймите сами.

Потом уже самостоятельно сможете настроить Managment-интерфейс для управления железом в сети.

Share this post


Link to post
Share on other sites
