неизвестный cos=5 траффик

Доброго дня



Странная ситуевина - на всех интерфейсах стоит:

 mls qos cos override
mls qos cos 0

проверяю на каждом интерфейсе свича:

sh mls qos interface statistics
GigabitEthernet1/0/1

 dscp: incoming
-------------------------------

 0 -  4 :    35376986            0            0            0            0
 5 -  9 :           0            0            0            0            0
10 - 14 :           0            0            0            0            0
15 - 19 :           0            0            0            0            0
20 - 24 :           0            0            0            0            0
25 - 29 :           0            0            0            0            0
30 - 34 :           0            0            0            0            0
35 - 39 :           0            0            0            0            0
40 - 44 :           0            0            0            0            0
45 - 49 :           0            0            0            0            0
50 - 54 :           0            0            0            0            0
55 - 59 :           0            0            0            0            0
60 - 64 :           0            0            0            0
 dscp: outgoing
-------------------------------

 0 -  4 :      743198            0            0            0            0
 5 -  9 :           0            0            0            0            0
10 - 14 :           0            0            0            0            0
15 - 19 :           0            0            0            0            0
20 - 24 :           0            0            0            0            0
25 - 29 :           0            0            0            0            0
30 - 34 :           0            0            0            0            0
35 - 39 :           0            0            0            0            0
40 - 44 :           0            0            0            0            0
45 - 49 :           0            0            0           79            0
50 - 54 :           0            0            0            0            0
55 - 59 :           0            0            0            0            0
60 - 64 :           0            0            0            0
 cos: incoming
-------------------------------

 0 -  4 :    35376986            0            0            0            0
 5 -  7 :           0            0            0
 cos: outgoing
-------------------------------

 0 -  4 :      743277            0            0            0            0
 5 -  7 :           0           79            0
 output queues enqueued:
queue:    threshold1   threshold2   threshold3
-----------------------------------------------
queue 0:           0           0           0
queue 1:      743198        7402        2411
queue 2:           0           0           0
queue 3:           0           0           0

 output queues dropped:
queue:    threshold1   threshold2   threshold3
-----------------------------------------------
queue 0:            0            0            0
queue 1:            0            0            0
queue 2:            0            0            0
queue 3:            0            0            0

Policer: Inprofile:            0 OutofProfile:            0

GigabitEthernet1/0/2
...

как видно входящих cos=5 нет (так на всех интерфейсах), есть только cos=0, как и настроено.



Однако, на двух аплинк интерфейсах видно неслабый поток исходящих пакетов с cos=5:

#sh mls qos interface gigabitEthernet 1/0/6 statistics
GigabitEthernet1/0/6 (All statistics are in packets)

 dscp: incoming
-------------------------------

 0 -  4 :    32287604            0            0            0            0
 5 -  9 :           0            0            0            0            0
10 - 14 :           0            0            0            0            0
15 - 19 :           0            0            0            0            0
20 - 24 :           0            0            0            0            0
25 - 29 :           0            0            0            0            0
30 - 34 :           0            0            0            0            0
35 - 39 :           0            0            0            0            0
40 - 44 :           0            0            0            0            0
45 - 49 :           0            0            0         1084            0
50 - 54 :           0            0            0            0            0
55 - 59 :           0            9            0            0            0
60 - 64 :           0            0            0            0
 dscp: outgoing
-------------------------------

 0 -  4 :    78580585            0            0            0            0
 5 -  9 :           0            0            0            0            0
10 - 14 :           0            0            0            0            0
15 - 19 :           0            0            0            0            0
20 - 24 :           0            0            0            0            0
25 - 29 :           0            0            0            0            0
30 - 34 :           0            0            0            0            0
35 - 39 :           0            0            0            0            0
40 - 44 :     4255046            0            0            0            0
45 - 49 :           0            0            0         1172            0
50 - 54 :           0            0            0            0            0
55 - 59 :           0            0            0            0            0
60 - 64 :           0            0            0            0
 cos: incoming
-------------------------------

 0 -  4 :    32357595            0            0            0            0
 5 -  7 :           0         1094           31
 cos: outgoing
-------------------------------

 0 -  4 :    78660296            0            0            0            0
 5 -  7 :     4255046         1172            0
 output queues enqueued:
queue:    threshold1   threshold2   threshold3
-----------------------------------------------
queue 0:    19024500           0           0
queue 1:   126805991        7945        1979
queue 2:           0           0           0
queue 3:           0           0           0

 output queues dropped:
queue:    threshold1   threshold2   threshold3
-----------------------------------------------
queue 0:            0            0            0
queue 1:         7156            0            0
queue 2:            0            0            0
queue 3:            0            0            0

Policer: Inprofile:            0 OutofProfile:            0

На втором то же самое.



При этом таблицы в норме:

#sh mls qos maps cos-dscp
  Cos-dscp map:
       cos:   0  1  2  3  4  5  6  7
    --------------------------------
      dscp:   0  8 16 24 32 40 48 56


#sh mls qos maps dscp-mutation

  Dscp-dscp mutation map:
  Default DSCP Mutation Map:
    d1 :  d2 0  1  2  3  4  5  6  7  8  9
    ---------------------------------------
     0 :    00 01 02 03 04 05 06 07 08 09
     1 :    10 11 12 13 14 15 16 17 18 19
     2 :    20 21 22 23 24 25 26 27 28 29
     3 :    30 31 32 33 34 35 36 37 38 39
     4 :    40 41 42 43 44 45 46 47 48 49
     5 :    50 51 52 53 54 55 56 57 58 59
     6 :    60 61 62 63

#sh mls qos map dscp-cos
  Dscp-cos map:
    d1 :  d2 0  1  2  3  4  5  6  7  8  9
    ---------------------------------------
     0 :    00 00 00 00 00 00 00 00 01 01
     1 :    01 01 01 01 01 01 02 02 02 02
     2 :    02 02 02 02 03 03 03 03 03 03
     3 :    03 03 04 04 04 04 04 04 04 04
     4 :    05 05 05 05 05 05 05 05 06 06
     5 :    06 06 06 06 06 06 07 07 07 07
     6 :    07 07 07 07



Откуда оно может взяться?

Edited by survivor

Share this post


Link to post
Share on other sites

направил этот непонятный траффик в отдельную (4-ю) очередь, которой дал наихудшие настройки и зашейпил на 100килобит. Ничего в сети не изменилось...



interface GigabitEthernet1/0/6
srr-queue bandwidth share 49 49 1 1
srr-queue bandwidth shape 0 0 0 10000
queue-set 2

mls qos srr-queue output cos-map queue 4 threshold 1 5
mls qos queue-set output 2 buffers 49 49 1 1

Share this post


Link to post
Share on other sites

У Вас в таблице dscp->cos есть 45->5 и на 6м интерфейсе входящий с dscp=45. Осталось понять кто генерит такие пакеты.

Share this post


Link to post
Share on other sites

Хм, а ведь и правда - количество EF пакетов уходящих на gig1/0/6 равно (в точности) количеству EF пакетов приходящих с него... Спасибо, сам не обратил внимания

не, не так, совсем уже все перед глазами перемешалось...

Edited by survivor

Share this post


Link to post
Share on other sites

У Вас в таблице dscp->cos есть 45->5 и на 6м интерфейсе входящий с dscp=45. Осталось понять кто генерит такие пакеты.



на 6 интерфейсе приходит dscp=48 и по таблице dscp->cos он становится cos=6. Такого трафика мало и речь не о нем

Share this post


Link to post
Share on other sites

Извиняюсь.

У Вас же на всех интерфейсах override в 0 выставлено.

Насколько помню это действует только на входящие пакеты.

В общем надо смотреть в мануалах. :)

Share this post


Link to post
Share on other sites
У Вас же на всех интерфейсах override в 0 выставлено.

вот-вот! Если на всех интерфейсах стоит override входящего в 0, откуда тогда может взяться исходящий 5? Он ведь должен был сначала как-то попасть на свич.

Edited by survivor

Share this post


Link to post
Share on other sites
У Вас же на всех интерфейсах override в 0 выставлено.

вот-вот! Если на всех интерфейсах стоит override входящего в 0, откуда тогда может взяться исходящий 5? Он ведь должен был сначала как-то попасть на свич.

А разве самим свичом он не мог сгенерироваться? Я вот не уверен.

Может попробовать поймать да посмотреть что это за пакетики?

Поправка - исходящий у вас не 5 а 5-7 cos и 45-49 dscp.

Edited by NikAlexAn

Share this post


Link to post
Share on other sites

Вообще бурда какая-то творится...

Собрал лабу на столе. Голый свич 3750. На gig1/0/1 подается траффик (iptv multicast + data), помечаю его:

interface GigabitEthernet1/0/1
service-policy input mark-iptv-stream

class-map match-all iptv-stream
match access-group name iptv-stream
!
!
policy-map mark-iptv-stream
class iptv-stream
 set dscp ef



Пока помечаю ВЕСЬ траффик:

ip access-list extended iptv-stream
permit ip any any



А он ни хрена не помечается:

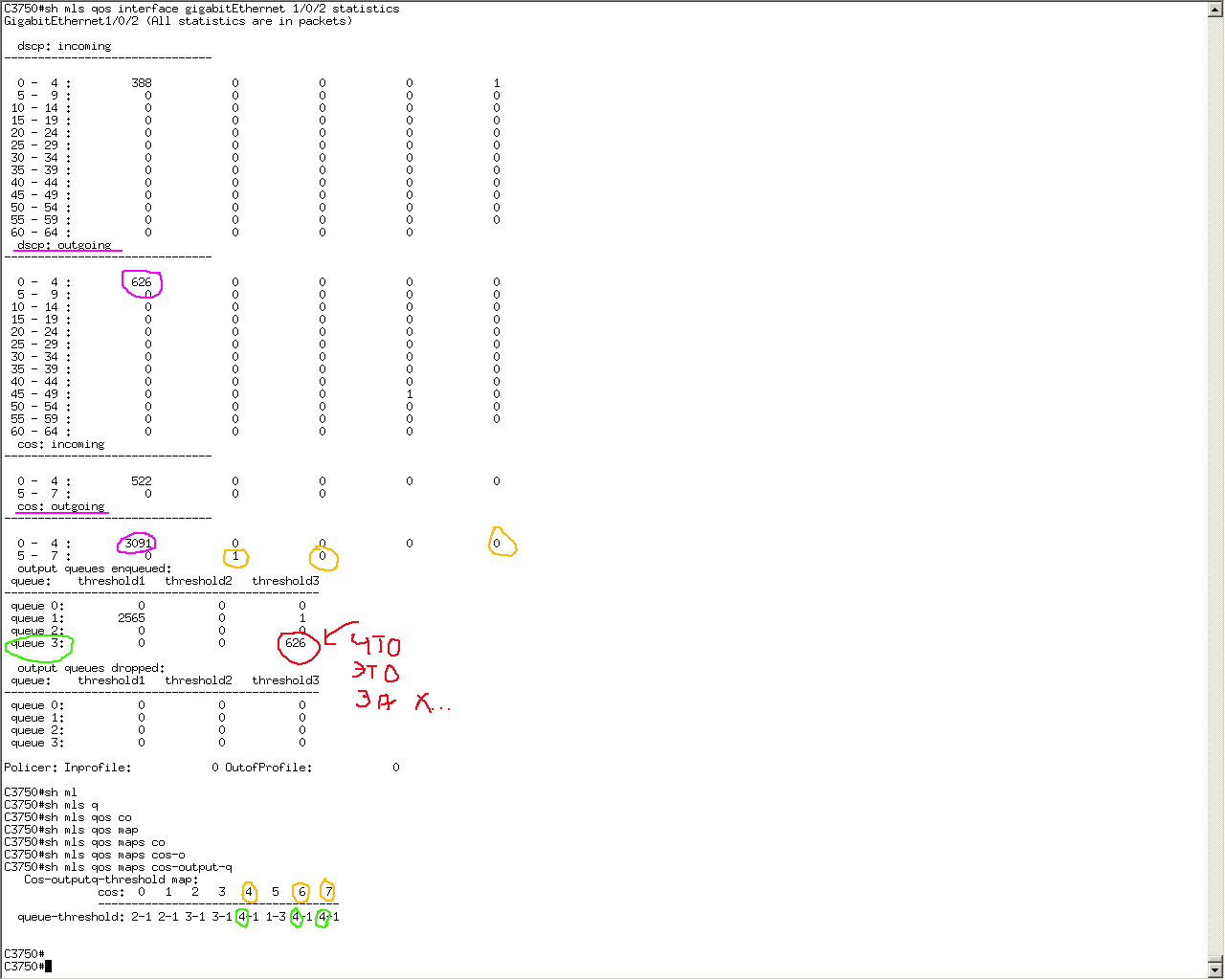

#sh mls qos interface gigabitEthernet 1/0/1 statistics
GigabitEthernet1/0/1 (All statistics are in packets)

 dscp: incoming
-------------------------------

 0 -  4 :       10197            0            0            0            0
 5 -  9 :           0            0            0            0            0
10 - 14 :           0            0            0            0            0
15 - 19 :           0            0            0            0            0
20 - 24 :           0            0            0            0            0
25 - 29 :           0            0            0            0            0
30 - 34 :           0            0            0            0            0
35 - 39 :           0            0            0            0            0
40 - 44 :           0            0            0            0            0
45 - 49 :           0            0            0            7            0
50 - 54 :           0            0            0            0            0
55 - 59 :           0            0            0            0            0
60 - 64 :           0            0            0            0
 dscp: outgoing
-------------------------------

 0 -  4 :         172            0            0            0            0
 5 -  9 :           0            0            0            0            0
10 - 14 :           0            0            0            0            0
15 - 19 :           0            0            0            0            0
20 - 24 :           0            0            0            0            0
25 - 29 :           0            0            0            0            0
30 - 34 :           0            0            0            0            0
35 - 39 :           0            0            0            0            0
40 - 44 :           0            0            0            0            0
45 - 49 :           0            0            0            0            0
50 - 54 :           0            0            0            0            0
55 - 59 :           0            0            0            0            0
60 - 64 :           0            0            0            0
 cos: incoming
-------------------------------

 0 -  4 :       11155            0            0            0            0
 5 -  7 :           0            0            0
 cos: outgoing
-------------------------------

 0 -  4 :         181            0            0            0            0
 5 -  7 :           0            0            0
 output queues enqueued:
queue:    threshold1   threshold2   threshold3
-----------------------------------------------
queue 0:           0           0           0
queue 1:        1106           0           1
queue 2:           0           0           0
queue 3:           0           0         259

 output queues dropped:
queue:    threshold1   threshold2   threshold3
-----------------------------------------------
queue 0:           0           0           0
queue 1:           0           0           0
queue 2:           0           0           0
queue 3:           0           0           0

Policer: Inprofile:            0 OutofProfile:            0

Как был 0 так и остается.



Вот конфиг интерфейса:

#sh mls qos interface gigabitEthernet 1/0/1
GigabitEthernet1/0/1
Attached policy-map for Ingress: mark-iptv-stream
trust state: not trusted
trust mode: not trusted
trust enabled flag: ena
COS override: dis
default COS: 0
DSCP Mutation Map: Default DSCP Mutation Map
Trust device: none
qos mode: port-based



Но самое веселое, что на выходе, на интерфейс 1/0/2:

#sh mls qos interface gigabitEthernet 1/0/2 statistics
GigabitEthernet1/0/2 (All statistics are in packets)

 dscp: incoming
-------------------------------

 0 -  4 :         197            0            0            0            0
 5 -  9 :           0            0            0            0            0
10 - 14 :           0            0            0            0            0
15 - 19 :           0            0            0            0            0
20 - 24 :           0            0            0            0            0
25 - 29 :           0            0            0            0            0
30 - 34 :           0            0            0            0            0
35 - 39 :           0            0            0            0            0
40 - 44 :           0            0            0            0            0
45 - 49 :           0            0            0            0            0
50 - 54 :           0            0            0            0            0
55 - 59 :           0            0            0            0            0
60 - 64 :           0            0            0            0
 dscp: outgoing
-------------------------------

 0 -  4 :         336            0            0            0            0
 5 -  9 :           0            0            0            0            0
10 - 14 :           0            0            0            0            0
15 - 19 :           0            0            0            0            0
20 - 24 :           0            0            0            0            0
25 - 29 :           0            0            0            0            0
30 - 34 :           0            0            0            0            0
35 - 39 :           0            0            0            0            0
40 - 44 :           0            0            0            0            0
45 - 49 :           0            0            0            1            0
50 - 54 :           0            0            0            0            0
55 - 59 :           0            0            0            0            0
60 - 64 :           0            0            0            0
 cos: incoming
-------------------------------

 0 -  4 :         266            0            0            0            0
 5 -  7 :           0            0            0
 cos: outgoing
-------------------------------

 0 -  4 :        1467            0            0            0            0
 5 -  7 :           0            1            0
 output queues enqueued:
queue:    threshold1   threshold2   threshold3
-----------------------------------------------
queue 0:           0           0           0
queue 1:        1180           0           1
queue 2:           0           0           0
queue 3:           0           0         336

 output queues dropped:
queue:    threshold1   threshold2   threshold3
-----------------------------------------------
queue 0:           0           0           0
queue 1:           0           0           0
queue 2:           0           0           0
queue 3:           0           0           0

Policer: Inprofile:            0 OutofProfile:            0

что-то неизвестное гладется в очередь 4 (queue 3)!!!

Хотя выходит туда только cos=0 (один пакет cos=6 не в счет).



Согласно:

#sh mls qos maps cos-output-q
  Cos-outputq-threshold map:
             cos:  0   1   2   3   4   5   6   7
             ------------------------------------
 queue-threshold: 2-1 2-1 3-1 3-1 4-1 1-3 4-1 4-1

это может быть только cos=4,6 и 7. Но их нет!!!

Share this post


Link to post
Share on other sites

К слову - этот же конфиг, с разметкой dscp через policy-map прекрасно у меня работает на 3550 в рабочей сети. Проверено в боевых условиях так сказать. Что не так с 3750?

Share this post


Link to post
Share on other sites

Новая вводная - через некоторое время работы свича - он вдруг перестал пропускать траффик, любой. Выключаю qos траффик появляется, включаю прекращается. Даже пинги.

updated:

Эта проблема похоже была связана со слишком большим размером буфера очереди, который я в сердцах задал. Очевидно просто общая память кончалась. Зависание траффика решилось сбросом размеров буферов на дефолт.

Edited by survivor

Share this post


Link to post
Share on other sites

А sh mls qos, sh policy-map gi1/0/1 что показывают?

Глобальные команды mls qos какие?

Вроде как на свичах надо ещё и глобальные mls qos команды какие то чтоб в зависимости от dscp в разные выходные очереди распихать.



Конкретно в вашем случае надо ли полиси мапом dscp выставлять, может просто cos rewrite в нужный на входящем порту?

Share this post


Link to post
Share on other sites
Конкретно в вашем случае надо ли полиси мапом dscp выставлять, может просто cos rewrite в нужный на входящем порту?

да, потому что на входящем порту есть и интернет и тв, нужно только тв помечать.



Вообщем кое-что у меня получилось:



1)Получилось размечивать тв отдельно от данных

2)Получилось класть тв в нужную очередь

3)Получилось настроить эту очередь так чтобы она никогда не дропалась



Рабочий конфиг такой:

mls qos srr-queue output cos-map queue 1 threshold 3 5
mls qos queue-set output 2 threshold 1 1000 1000 100 2000
!
class-map match-all iptv-stream
match access-group name iptv-stream
!
policy-map mark-iptv-stream
class iptv-stream
 set dscp ef
!
interface GigabitEthernet1/0/1
service-policy input mark-iptv-stream
interface GigabitEthernet1/0/2
queue-set 2
priority-queue out
!
ip access-list extended iptv-stream
permit ip x.x.x.x 0.0.0.7 host 239.xxx.xxx.13
permit ip x.x.x.x 0.0.0.7 host 239.xxx.xxx.24
...

Заработало это все после того как я убрал из access-list'а строчку permit ip any any и убрал настройки входящей очереди.



Какие проблемы остались?

Собственно - сабж. По прежнему на gig1/0/2 что-то выходит в четвертой очереди (queue 3), хотя ни по конфигу, ни по "cos: outgoing" или "dscp: outgoing" в этой очереди ничего быть не должно. Есть мысли на этот счет?



Ну и опять встала проблема входящей очереди. На 3750 по умолчанию cos=5 кладется в очередь 2, которая хоть и priority, но ограничена 40% от bandwidth, что мне не приемлемо. Сейчас эти настройки по умолчанию, только так корректно заработала исходящая приоритезация...

У меня было так:

mls qos srr-queue input bandwidth 100 1
mls qos srr-queue input buffers 100 0
mls qos srr-queue input priority-queue 2 bandwidth 0
mls qos srr-queue input cos-map queue 1 threshold 1 5

Edited by survivor

Share this post


Link to post
Share on other sites

Тесты на столе показали что на входящую очередь можно смело забить и оставить ее по умолчанию, а то что не влазит в приоритетные 40% потом нормально делится SRR c первой очередью. Ни визуально, ни анализатором это никак не заметно.

Share this post


Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now
Sign in to follow this
