RouterOS 1 port + коммутатор и 3 провайдера.

vlagilen
 Share

Recommended Posts

vlagilen

vlagilen

Posted
Posted

Подскажите как реализовать связь.

Стоит сервер(x86) с RouterOS к нему подключен маршрутизатор mikrotik(951) 5-и портовый выступающий в роли свича (потом, если все получится, заменю на многопортовый d-link управляемый L2).

С улицы приходит 3 канала интернета (1 провайдер). Интернет получаю посредством dhcp IPoE.

Все эти три шнурка втыкаю в mikrotik (1, 2, 3 порты)

На сервере где крутится routeros всего один физический порт(1гб), через который я все это дело и хочу гонять и отдавать обратно на свитч локальным клиентам.

Раньше vlan если и использовал, то только чтобы отделить одну группу портов от другой. Сейчас нужно создать кучу виртуальных портов и все это дело завязать на сервере. Ума не приложу как все это сделать, перечитал кучу статей, но так ничего и не выходит.

На сервере должно получится что то вроде:

vlan 1 - (dhcp адрес от первого провайдера(шнурка))

vlan 2 - (dhcp адрес от второго шнурка)

vlan 3 - (dhcp адрес от 3-го шнурка)

vlan 4 - связь между сервером и свичем

Ну и видимо vlan 5 - dhcp сервер уже собственный который будет раздавать локальные адреса в локальную сеть на самом свиче, в данном случае на mikrotik.



В примерах приводится статические адреса, т.е. с обоих сторон я создаю vlan интерфейсы со статическими адресами, а у меня 3 шнурка с dhcp и привязкой по mac адресу. Свич не может получать dhcp, это нужно делать серверу, которому в свою очередь нужно правильно расписать vlan и задать на каждый отдельный mac. В голове каша.

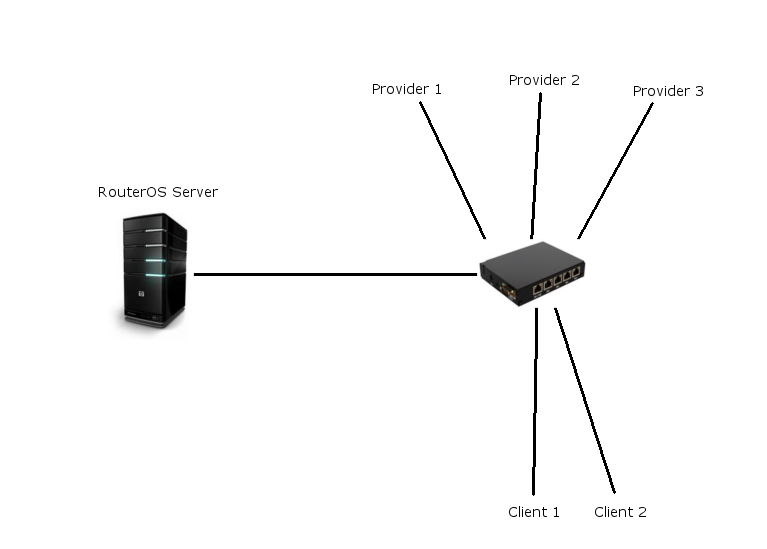

post-116998-010150200 1391783071_thumb.png

holodkov

holodkov

Posted
Posted (edited)

вот так:

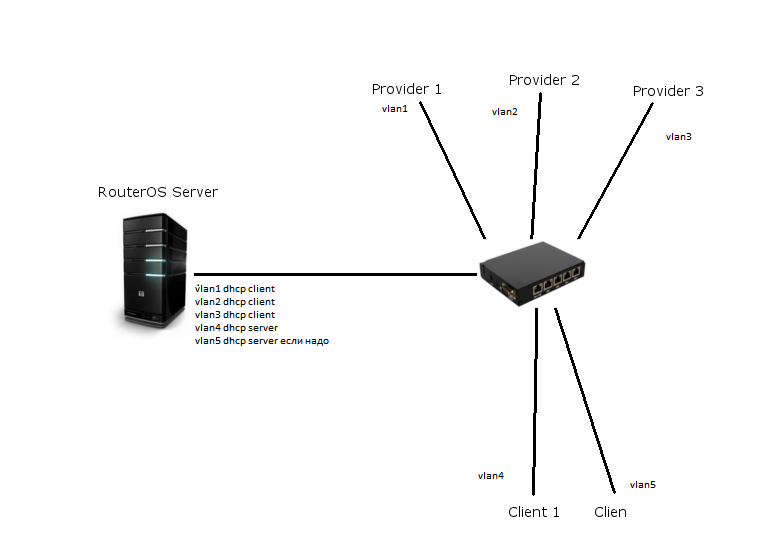

post-76961-001730300 1391791036_thumb.png

ну и еще один влан создать на тике который будет менеджмент на свиче. И у всех виланов интерфейс указан единственный физический.

Если надо разные маки - бриджуй виланы, а бриджи делай DHCP клиентами, кажется так.

Edited by holodkov
vlagilen

vlagilen

Posted
  • Author
Posted (edited)

Пробовал отдельно вешать dhcp client на vlan и так же этот vlan в бридж и уже бриджу dhcp-client, не хочет получать адрес.

Еще не ясно что должно отвечать за dhcp? Сервер с RouterOS или switch (пока mikrotik) ? У микротика есть возможность dhcp (но не хочет получать на vlan), но вот есть ли dhcp на dlink свиче?

По идее должен dhcp адреса получать сам сервер с RouterOS, но как ему это передать?



Mikrotik switch

[admin@MikroTik] > interface vlan print
Flags: X - disabled, R - running, S - slave
#    NAME                    MTU ARP        VLAN-ID INTERFACE
0 R  vlan1                  1500 enabled        100 ether1  # Провайдер 1 (dhcp)
1 R  vlan2                  1500 enabled        200 ether2  # Провайдер 2 (dhcp)
2 R  vlan3                  1500 enabled        300 ether3  # Провайдер 3 (dhcp)
3 R  vlan4                  1500 enabled        400 ether4  # Связь switch - server с RouterOS



Server x86 RouterOS

[admin@MikroTik] > interface vlan print
Flags: X - disabled, R - running, S - slave
#    NAME                     MTU ARP        VLAN-ID INTERFACE
0 R  vlan1                   1500 enabled        100 ether1
1 R  vlan2                   1500 enabled        200 ether1
2 R  vlan3                   1500 enabled        300 ether1
3 R  vlan4                   1500 enabled        400 ether1

В таком виде ничего не работает.

Как мне получить dhcp адреса на vlan(1,2,3) интерфейсах на стороне RouterOS сервера, используя mac адреса switch железки.

Получалось получить один адрес на vlan 3 RouterOS. Но в этом случае использовался mac адрес самой RouterOS, он он у нее один.

В каких случаях использовать "Use service tag"?

Edited by vlagilen
holodkov

holodkov

Posted
Posted (edited)

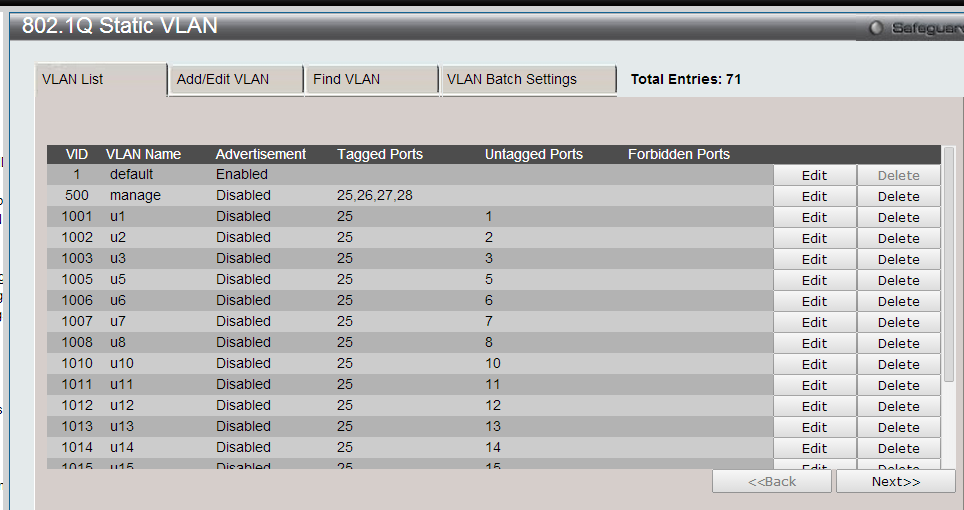

post-76961-018504100 1391857016_thumb.png

У меня на свиче в 25 порт воткнут x86 микротик, на остальных портах или клиенты или аплинки, в 26 27 28 портах другие управляемые свичи.

Edited by holodkov
vlagilen

vlagilen

Posted
  • Author
Posted

post-76961-018504100 1391857016_thumb.png

У меня на свиче в 25 порт воткнут x86 микротик, на остальных портах или клиенты или аплинки, в 26 27 28 портах другие управляемые свичи.

С микротиком не получается с tag, untag. Если и регистрируется, то только со своего mac адреса (routeros). Возьму попробую с dlink. Со стороны routeros у вас какие настройки? Я так понимаю получить dhcp адрес не стоит у вас такой задачи.

vlagilen

vlagilen

Posted
  • Author
Posted

Взял dlink dgs1224t. Если на порту выставляю tag то до свича не достучаться. У вас же наоборот на 25 порту стоит routeros. Если ставлю untag то все нормально. Получить dhcp адреса так же не выходит, а если и выходит то регистрируется адрес routeros, а нужно dlink mac.

holodkov

holodkov

Posted
Posted

на тике созданы vlan в нужном количестве, на аплинк виланах настроены dhcp клиенты, на клиентских виланах dhcp севрера. На длинке на порту тика все эти vlan тегированы, на портах где клиенты/аплинки этиже виланы растегированы.

vlagilen

vlagilen

Posted
  • Author
Posted (edited)

на тике созданы vlan в нужном количестве, на аплинк виланах настроены dhcp клиенты, на клиентских виланах dhcp севрера. На длинке на порту тика все эти vlan тегированы, на портах где клиенты/аплинки этиже виланы растегированы.

24 порт служит для связи свича и routeros



RouterOs -> D-Link Switch (все работает)

На RouterOS создаю нужные vlan вешаю на них dhcp сервер(а), далее такие же в vlan прописываю на d-link и назначаю порты на которых раздавать ту или иную сеть.

vlan 400 - 192.168.101.0/24 (на свиче раздаются по 4,5 порты)

vlan 600 - 192.168.102.0/24 (на свиче раздаются на 7-й порт)

post-116998-065833200 1392099749_thumb.png



D-Link Switch -> RouterOS (не работает)

Делаю все тоже самое наоборот

На первый порт свича приходит шнурок от провайдера, адрес от которого мне нужно получить на vlan 500 RouterOS. Создаю dhcp-Client и указываю vlan500 - тишина.

Может я не правильно себе все это представляю? На первом порту(как и на остальных) свича по идее должен же бить какой-то mac-address ? Используя его RouterOS на своей стороне должна получить dhcp адрес от провайдера? Или нет?

post-116998-076883000 1392099726_thumb.png



RouterOS

[admin@MikroTik] > ip dhcp-client print
Flags: X - disabled, I - invalid
#   INTERFACE      USE-PEER-DNS ADD-DEFAULT-ROUTE STATUS        ADDRESS
0 X vlan500        yes          no


[admin@MikroTik] > interface vlan print
Flags: X - disabled, R - running, S - slave
#    NAME                     MTU ARP        VLAN-ID INTERFACE
0 R  vlan400                 1500 enabled        400 ether1
1 R  vlan500                 1500 enabled        500 ether1
2 R  vlan600                 1500 enabled        600 ether1

Edited by vlagilen
