Помощь в CWDM

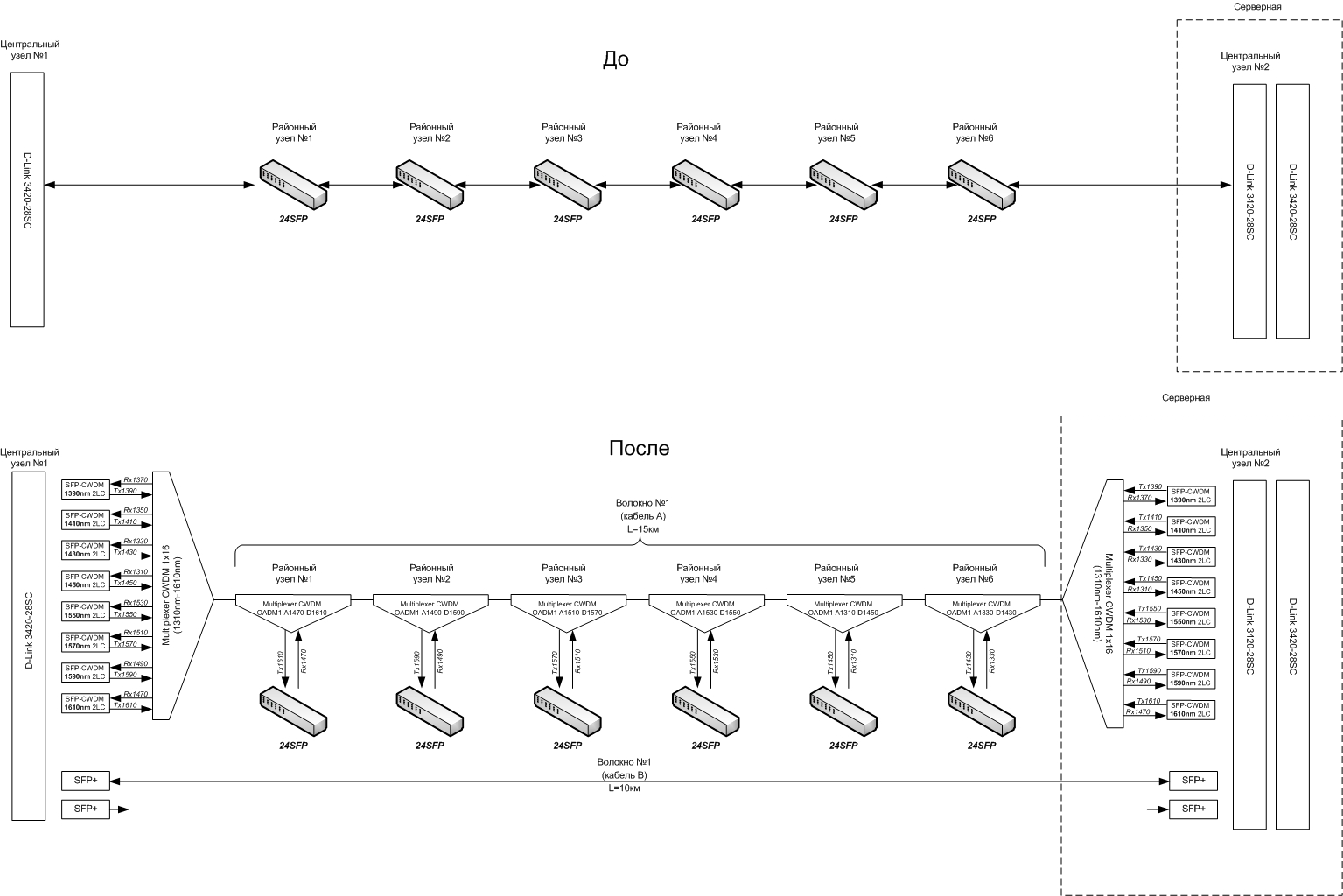

Занимаюсь переделкой доставшейся сети.

Сейчас есть 2 волокна в разных кабелях между центральными узлами. Причем раньше на одном волокне в разрыв скаскадированы 6 районов. Хочу уйти от каскадов.

Модуля планирую 40км. По второму волокну идет 10G на 2й узел в серверную. В серверной будет стоять тоже Bidi. Хочу закольцевать.

В cwdm не силен. Правильно ли подобрал железо - Bidi и OADM?

post-45943-059045400 1391380927_thumb.jpg

Share this post


Link to post
Share on other sites

вы хотите чтобы районные узлы были доступны с каждой серверной? тогда надо добавлять в каждую точку еще по ОАДМ

в противном случае вам не нужен мультиплексор в одной из серверных и надо оставить только один

Share this post


Link to post
Share on other sites

Получается так: если обрывается волокно между узлами 3 и 4, то по волокну 2го кабеля по 10G они все-равно будут продолжать работать.

Наверное вместо Multiplexer CWDM OADM1 (add/drop) (A1470-D1610) надо ставить Multiplexer CWDM OADM2 (add/drop) (A1470-D1610 D1470-A1610) чтобы работало как кольцо.

Share this post


Link to post
Share on other sites
