Настройка Junos Space

Здраствуйте!

Кто настраивал Junos Space помогите разобраться с отрисовкой топологии сети.

Через Platform>Device>Device Discovery добавил 16 устройств.

Теперь пытаюсь через Platform>Device>Topology Discovery нарисовать топологию сети.

Указываю все прараметры

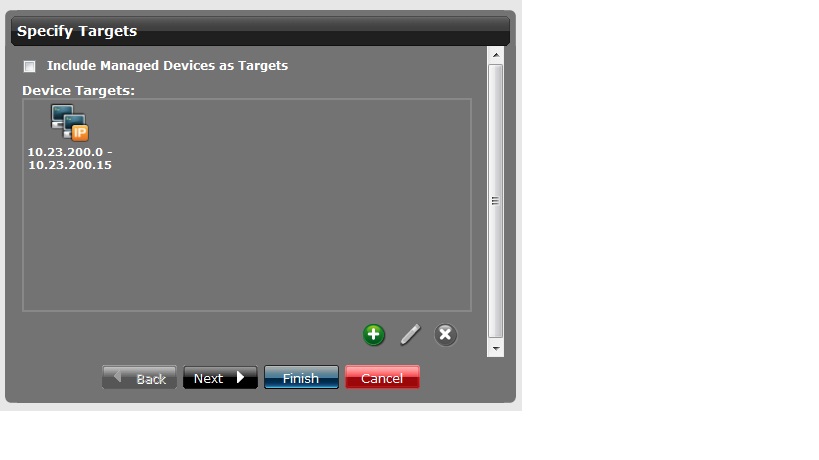

choose Device Targets:

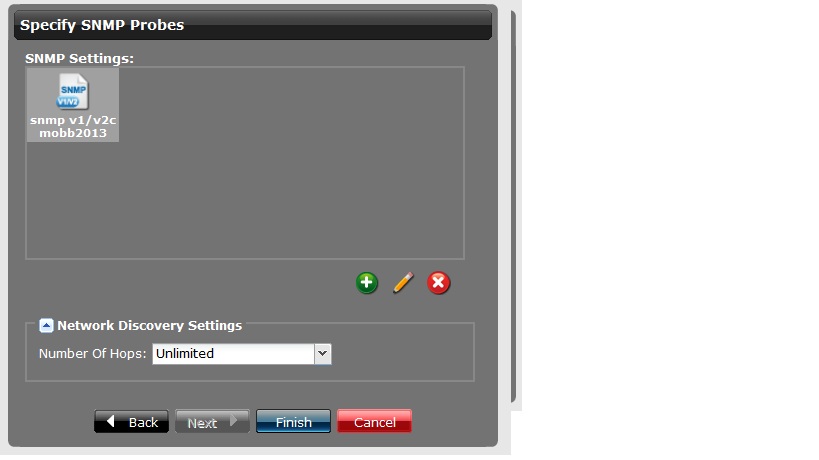

SNMP Settings:

Network Discovery Settings Number Of Hops:Unlimited

При одинаковых параметрах результаты получаю разные

Target Devices Count:312

Discovered Devices Count:6

Discovered Subnets Count:6

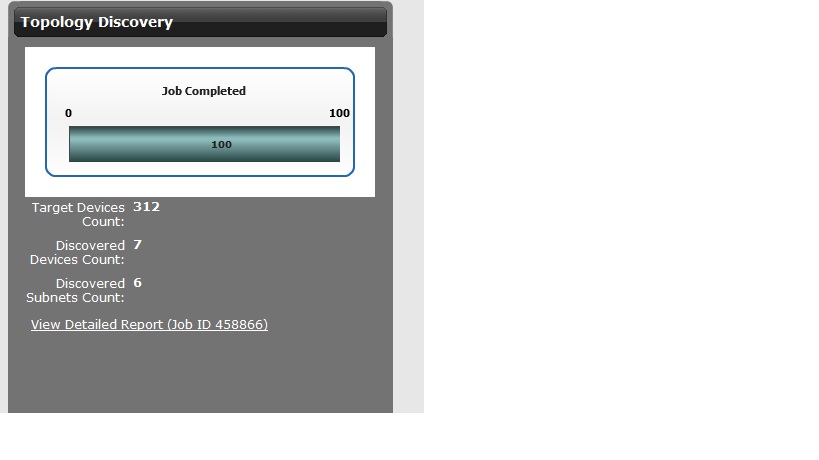

2

Target Devices Count:312

Discovered Devices Count:7

Discovered Subnets Count:6

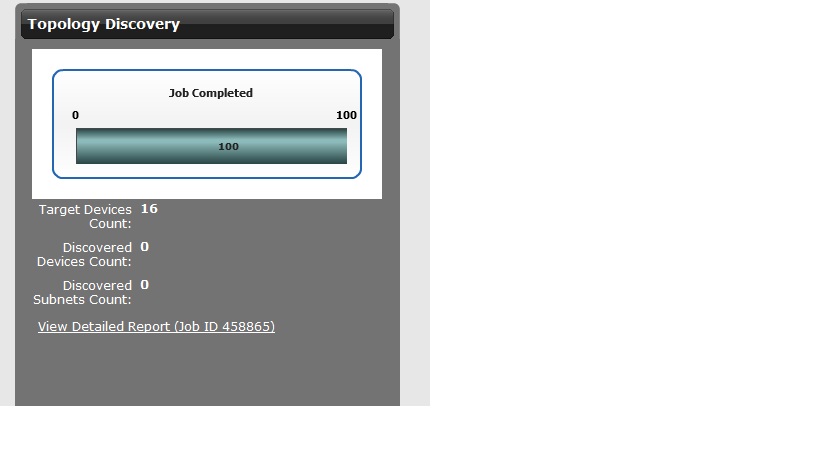

3

Target Devices Count:16

Discovered Devices Count:0

Discovered Subnets Count:0

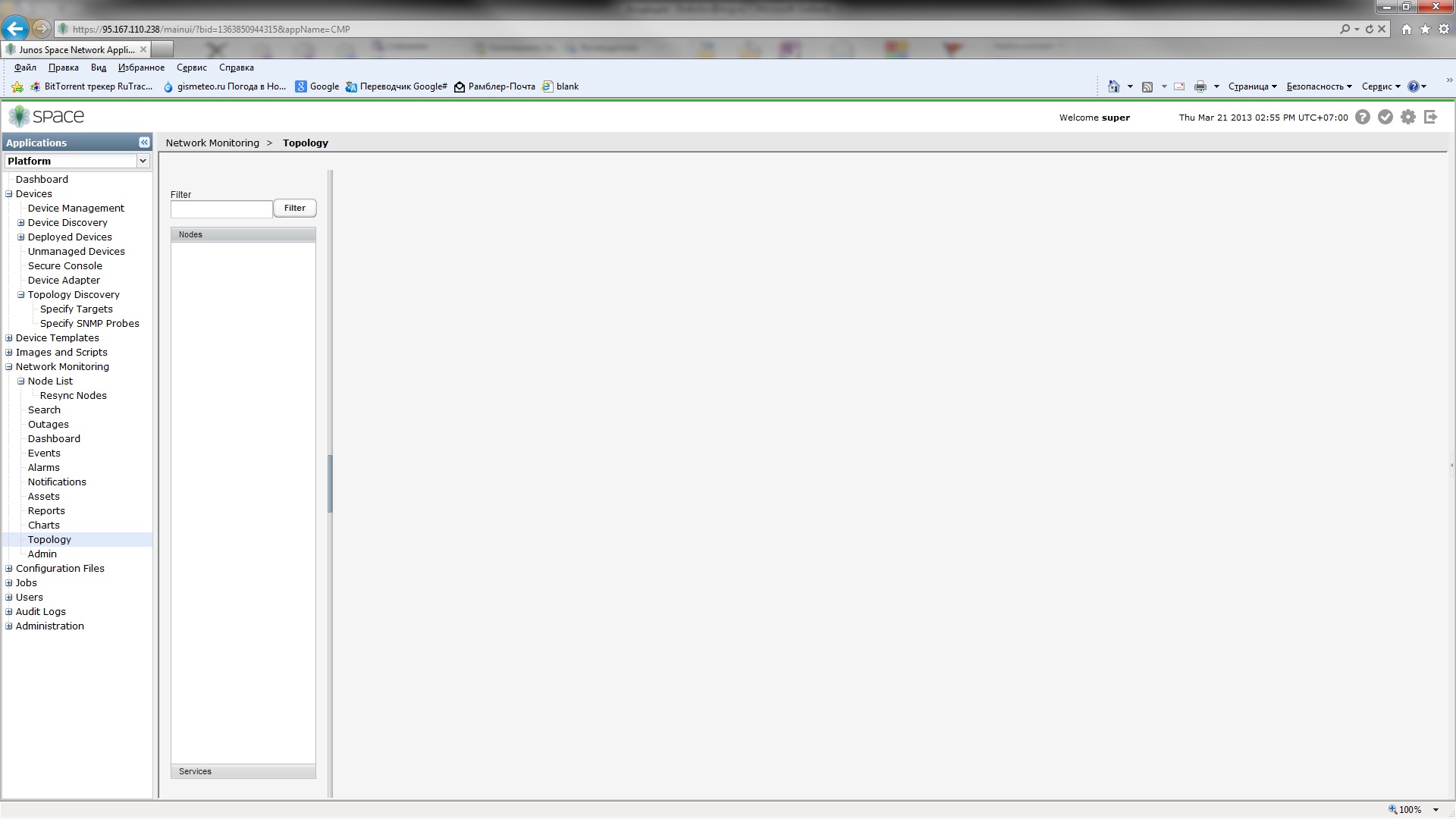

В Platform>Network Monitoring>Tology вообще ничего не отображается.

Кофиг lldp

lldp {

ptopo-configuration-trap-interval 30;

lldp-configuration-notification-interval 30;

interface all;

}

post-60503-051730800 1363856170_thumb.jpg

post-60503-005280800 1363856176_thumb.jpg

post-60503-055036100 1363856182_thumb.jpg

post-60503-093797700 1363856188_thumb.jpg

post-60503-082235400 1363856638_thumb.jpg

Share this post


Link to post
Share on other sites

У меня тоже с первыми версиями Junos Space были проблемы.

Во-первых, я пытался добавлять не поддерживаемые девайсы.

Во-вторых, девайсы нужно было как-то инициализировать.

Ну и проверить что версии софта совпадают с версией Junos Space.



Планировал ещё раз у себя на сети попробовать, могу отписаться о результатах.

Share this post


Link to post
Share on other sites

Гте то попадалась ссылка на совместимые устройства, но сейчас никак не могу найти.

Вроде устройства я инициализировал они же у меня в device management появились.

Версия софта действительно не совпадает Device Managemen >Schema: version 12.1R3.5 [Mismatch with device OS version] у меня на устройствах 12.2R2.4 и 12.2R3.5

По мануалу нужно обновлять DMI Schemas. Я так думаю перед этим обновлением лучше сделать бэкап.

Share this post


Link to post
Share on other sites

Попробуйте 12.3R1.3 релиз.

Junos Space Upgrade
Use this image to upgrade Junos Space from the previous supported release
MD5 89b78ba5940469d7d712fedf9d4432d1
[url="http://yadi.sk/d/aYYNbkrx3S43M"[/url]



Есть поддержка (all on all M, MX, T, TX, EX, and J series platforms, and the data center class SRX platforms. Service Now support in production for Branch SRX devices is targeted for 4Q2011. Lab testing for Service Now with the Branch SRX is supported in Junos Space release 2.0 and later.)

В мануале описана поддержка софта.

http://www.juniper.net/techpubs/en_US/junos-space1.4/information-products/topic-collections/release-notes/junos-space-release-notes-1.4.pdf



Но на ваших железкак все-равно не поддерживаемые.

Поставьте рекомендованный софт.

Edited by NikBSDOpen

Share this post


Link to post
Share on other sites

Не подскажите где можно в Junos space просмотреть логи которые с устройств валяться по syslog?

В мануалах найти такого не могу и весь GUI перерыл не нашел.

Share this post


Link to post
Share on other sites

Воспользуйтесь лучше http://www.manageengine.com/network-monitoring/ OpManager

думаю с триалом как-нибудь разберетесь.

Ваши задачи по отрисовке перекроет с лихвой, подгрузите свои MIB, если что.

Share this post


Link to post
Share on other sites

Воспользуйтесь лучше http://www.manageengine.com/network-monitoring/ OpManager

думаю с триалом как-нибудь разберетесь.

Ваши задачи по отрисовке перекроет с лихвой, подгрузите свои MIB, если что.

Купили Junos Space и к сожалению придется разбираться с ним.

Syslog оказывается удалили начиная с версии 12.1 остался только REST API for syslog though.

Сейчас проблема осталась только с отрисовкой топологии.

Для этого используется демон linkd от OpenNMS.

Исходя из мануала он должен обновлять топологию раз в 5 часов.

"Linkd is used to discover the network topology. Linkd is layer 2/3

ISO/OSI model network topology discovery daemon. The physical link discovery methods

such as LLDP, Bridge, OSPF & CDP discovery are enabled by default. By default Linkd

polls devices every 5 hours and discovers the network topology 30 minutes after the

polling."

В Platform>Network Monitoring>Tology пока ничего не отображается.

В логах link были кой какие ошибки но за последние двое суток они больше не появлялись так что в какую сторону теперь копать не понятно.

link.txt
