Эксплуотация FOT 600 Помогите разобраться с тонкостями работы аппарата

Всем доброго времени суток!

Приобрели мы прибор FOT 600. Внимательно изучил всю литературу прилагаемую к прибору. Так и не могу понять что и как. Ситуация следующая. Есть кусок кабеля длинной около 5км. надо проверить и выдать параметры затухания на каждой нити волокна (их 24). Имеющееся оборудование для проверки линии только FOT 600 с излучателем и приемником на борту, а так же дефектоскопом.

Помогите пожалуйста сделать замеры по шагам, сам уже не знаю что делать. Пробовал выставлять настройки (закольцовывать пару волокон) и мерить одним прибором ...постоянно разные и не понятные показания... и вообще что показывает если выставить опорное значение мощности (написано что опорное вычитается из измеряемого) но не понятно что показывает прибор если опорное выставлено в 5dBm а он кажет 10.ххх. При попытке задать новое повторное значение он его прибавляет к старому. Как обнулить это значение вообще не нашел. Только сбросить прибор к заводским установкам. Еще есть возможность установить мощность источника в качестве опорного в меню прибора. Каким из этих способов надо пользоваться так и не понял. НЕ пинайте сильно ... ничего не понимаю в данной области а задачу надо решить, вот и обращаюсь за помощью.

Share this post


Link to post
Share on other sites

Надо было покупать отечественногоп производителя! :) Было бы проще и понятней...

Прибор один? Тогда надо делать следующим образом:

1. Включите источник излучения на нужной длине волны (напр., 1310 нм) и дайте прогрется пару минут (5-7 минут).

2. Соедините через два патчкорда и розетку источник с измерителем.

Патчкорды после этого измерения не должны выниматься из приборов, это может привести к дополнительным погрешностям.

3. Установите в измерителе мощности ту же длину волны (напр., 1310 нм).

4. Нажать и удерживать кнопку dBm/W/dB пару секунд. На экране должно появится значение около нуля дБ. (0.01-0.04 дБ).

5. Подключите свою линию к прибору. Получите затухание (потери) в дБ.

Edited by Delphin13

Share this post


Link to post
Share on other sites
Надо было покупать отечественногоп производителя! :) Было бы проще и понятней...

Прибор один? Тогда надо делать следующим образом:

1. Включите источник излучения на нужной длине волны (напр., 1310 нм) и дайте прогрется пару минут (5-7 минут).

2. Соедините через два патчкорда и розетку источник с измерителем.

Патчкорды после этого измерения не должны выниматься из приборов, это может привести к дополнительным погрешностям.

3. Установите в измерителе мощности ту же длину волны (напр., 1310 нм).

4. Нажать и удерживать кнопку dBm/W/dB пару секунд. На экране должно появится значение около нуля дБ. (0.01-0.04 дБ).

5. Подключите свою линию к прибору. Получите затухание (потери) в дБ.

На счет отечественного вполне согласен. Учитывая что это для меня новое, полагался на мнения и советы знакомых манагеров :), работающих по сетевому направлению. Читать копать искать времени не было в буквальном смысле слова. Прибор действительно один. Я так понял Вы описали действия как в мануале

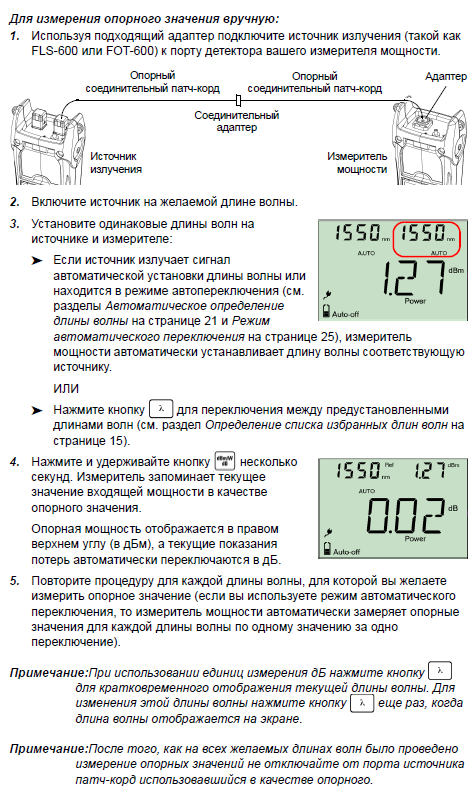

post-74173-1282141139_thumb.png. Если изменились условия для измерения (скажем надо сменить патчкорды под другие розетки) Следовательно надо измерить опорное значение повторно. Проблема в том, что новое опорное значение прибавляется к существующему (определено пробным путем) не удалось найти как занулить это значение кроме способа возврата аппарата к заводским настройкам.

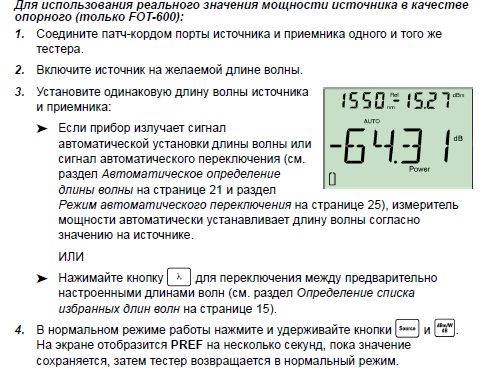

А еще хотелось бы узнать чем этот способ лучше или правильнее скажем этого

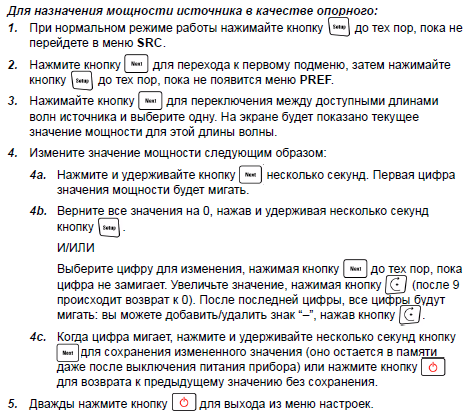

или этого


Если я не прав что это одно и тоже. То пожалуйста разъясните принципиальное различие. Что для чего и с какой целью?

Share this post


Link to post
Share on other sites

Манагеры они такие.. Посоветуют хорошее и с большой моржой... это лирика.



Я описал стандартную схему для любых приборов.

Опорное значение "занулить" нельзя, т.к. это просто не имеет смысла. Оно должно каждый раз переписываться новым значением.

Второй способ отличается от первого только тем, что источник передает информацию о своей мощности и измеритель использует ее, как опороную. Третий способ - просто ввод мощности, которая передается источником, вручную.



В вашем случае разницы в выборе способа нет - прибор один. Разница появляется, когда вы используете разные приборы.

В каком режиме вы работаете?

Убедитесь что источник рабтоает в режиме CW. Убедитесь в том, что CF не светится. А далее, как описано в первом способе.



Share this post


Link to post
Share on other sites

Сделал замеры по первому способу (предварительно вернув прибор к заводским установкам).

И когда подключил линию протяженностью 5,4 км (линия 2,7 но так как прибор один то пришлось патчкордом закольцевать пару нитей) получил показания 2,4dB. После решил сравнить со способом 2 и проделав те же манипуляции получил показания 0,6.

Если не сложно объясните почему такая разница в замерах?

А еще решил попробовать способ 3 и понял что 2 и 3 это одно и тоже. Разница заключается только в том что способ 2 записывает реальные значения в память, а способ 2 позволяет указать их руками (после выполнения способа 2 зашел в настройки по способу 3 и увидел что там появилось значение замеров).

Share this post


Link to post
Share on other sites
Сделал замеры по первому способу (предварительно вернув прибор к заводским установкам).

И когда подключил линию протяженностью 5,4 км (линия 2,7 но так как прибор один то пришлось патчкордом закольцевать пару нитей) получил показания 2,4dB. После решил сравнить со способом 2 и проделав те же манипуляции получил показания 0,6.

Если не сложно объясните почему такая разница в замерах?

А еще решил попробовать способ 3 и понял что 2 и 3 это одно и тоже. Разница заключается только в том что способ 2 записывает реальные значения в память, а способ 2 позволяет указать их руками (после выполнения способа 2 зашел в настройки по способу 3 и увидел что там появилось значение замеров).

Сложно сказать, пока не видишь, что происходит. :)

После привязки (вторым или третьим способом) источник перевели в auto?

Нажимали одновременно кнопки Source и CW?

Короче я понимаю это так:

1. В первом случае (способе) измеритель мощности запомнил уровень источника и использует его как опорный ("привязался" к этому уровню).

2. Во втором и третьем случае источник излучения запомнил свой уровень. Для того, чтобы измеритель мощности "привязался" к этому уровню, нужно источнику излучения передать запомненное значение. (В режиме источника нажать и удерживать кнопки Source+CW). Должно заработать.

Share this post


Link to post
Share on other sites
