MT VLANs запутался

Reply to this topic

SOs

SOs
Posted (edited) · Report post

Добрый день!



Помогите, пожалуйста, разобраться с VLANами на Микротике.

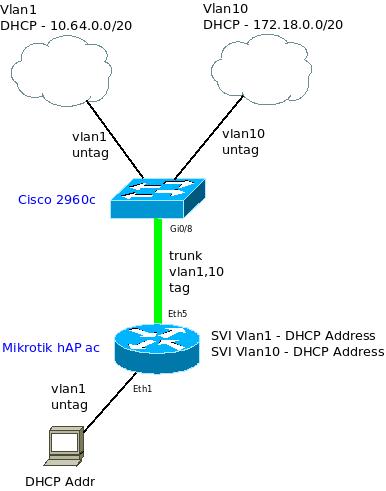

Схему прилагаю.



В краце:

Есть Циска 2960 и микрот. Между ними транк. По транку ходят 1 и 10 ВЛАНы тегированные (untagged там нет).



Задача:

1. Настроить DHCP клиенты на микроте в обеих ВЛАНах (это для теста).

2. Протащить ВЛАН1 дальше клиентам, подключенным к Микротику.

3. Все это надо сделать на микротиковском чипе коммутации для Wire speed на ВЛАН1



Конфиг Микротика на данный момент:

/interface vlan
add interface=ether5 name=vlan1-lan vlan-id=1
add interface=ether5 name=vlan10-internet vlan-id=10
/interface ethernet
set [ find default-name=ether1 ] master-port=ether5
set [ find default-name=ether2 ] master-port=ether5
set [ find default-name=ether3 ] master-port=ether5
set [ find default-name=ether4 ] master-port=ether5
/interface ethernet switch port
set 0 default-vlan-id=1 vlan-header=always-strip vlan-mode=secure
set 1 default-vlan-id=1 vlan-header=always-strip vlan-mode=secure
set 2 default-vlan-id=1 vlan-header=always-strip vlan-mode=secure
set 3 default-vlan-id=1 vlan-header=always-strip vlan-mode=secure
set 4 vlan-mode=secure (ЭТО ETH5)
set 5 vlan-mode=secure (ЭТО SWITCH1-CPU ПОРТ)
/interface ethernet switch vlan
add independent-learning=no ports=ether1,ether2,ether3,ether4,ether5,switch1-cpu switch=switch1 vlan-id=1
add independent-learning=no ports=ether5,switch1-cpu switch=switch1 vlan-id=10
/ip dhcp-client
add add-default-route=no dhcp-options=hostname,clientid disabled=no interface=vlan1-lan
add add-default-route=no dhcp-options=hostname,clientid disabled=no interface=vlan10-internet

admin@MikroTik] /interface ethernet switch port> print
Flags: I - invalid
#   NAME              SWITCH             VLAN-MODE VLAN-HEADER    DEFAULT-VLAN-ID
0   ether1            switch1            secure    always-strip                 1
1   ether2            switch1            secure    always-strip                 1
2   ether3            switch1            secure    always-strip                 1
3   ether4            switch1            secure    always-strip                 1
4   ether5            switch1            secure    leave-as-is               auto
5   switch1-cpu       switch1            secure    leave-as-is               auto





[admin@MikroTik] /interface ethernet switch vlan> print
Flags: X - disabled, I - invalid
#   SWITCH                              VLAN-ID PORTS
0   switch1                                   1 ether1
                                                ether2
                                                ether3
                                                ether4
                                                ether5
                                                switch1-cpu
1   switch1                                  10 ether5
                                                switch1-cpu



С таким конфигом DHCP клиент на ВЛАН10 нормально берет аренду. На ВЛАН1 - не находит DHCP.



Если делаю так:

[admin@MikroTik] /interface ethernet switch port> print
Flags: I - invalid
#   NAME              SWITCH             VLAN-MODE VLAN-HEADER    DEFAULT-VLAN-ID
0   ether1            switch1            secure    always-strip                 1
1   ether2            switch1            secure    always-strip                 1
2   ether3            switch1            secure    always-strip                 1
3   ether4            switch1            secure    always-strip                 1
4   ether5            switch1            secure    leave-as-is               auto
5   switch1-cpu       switch1            secure    leave-as-is               auto
[admin@MikroTik] /interface ethernet switch port> set 5 vlan-mode=disabled



То DHCP клиент на ВЛАН1 нармально берет аренду, но ПК, подключенный в порт eth1, DHCP не видит



Читал данный ман - не помогло.

Если на аплинке микротика

ether5            switch1            secure    leave-as-is               auto

ставлю add-if-miss (как в мане), но отваливается доступ на МТ из сети 172.18.0.0/20



Кароче, пните в нужном направлении. На бриждах собирать - не вариант.

post-125668-002363900 1466601052_thumb.jpeg

Edited by SOs

Share this post

Link to post
Share on other sites

SOs

SOs
Posted (edited) · Report post

Сделал

[admin@MikroTik] > /interface ethernet switch port print
Flags: I - invalid
#   NAME              SWITCH             VLAN-MODE VLAN-HEADER    DEFAULT-VLAN-ID
0   ether1            switch1            secure    always-strip                 1
1   ether2            switch1            secure    always-strip                 1
2   ether3            switch1            secure    always-strip                 1
3   ether4            switch1            secure    always-strip                 1
4   ether5            switch1            FALLBACK  leave-as-is               auto
5   switch1-cpu       switch1            disabled  leave-as-is               auto



И ПК через eth1 получил аренду.



Итоговый конфиг

/interface vlan
add interface=ether5 name=vlan1-lan vlan-id=1
add interface=ether5 name=vlan10-internet vlan-id=10
/interface ethernet
set [ find default-name=ether1 ] master-port=ether5
set [ find default-name=ether2 ] master-port=ether5
set [ find default-name=ether3 ] master-port=ether5
set [ find default-name=ether4 ] master-port=ether5
/interface ethernet switch port
set 0 default-vlan-id=1 vlan-header=always-strip vlan-mode=secure
set 1 default-vlan-id=1 vlan-header=always-strip vlan-mode=secure
set 2 default-vlan-id=1 vlan-header=always-strip vlan-mode=secure
set 3 default-vlan-id=1 vlan-header=always-strip vlan-mode=secure
set 4 vlan-mode=fallback
/interface ethernet switch vlan
add independent-learning=no ports=ether1,ether2,ether3,ether4,ether5,switch1-cpu switch=switch1 vlan-id=1
add independent-learning=no ports=ether5,switch1-cpu switch=switch1 vlan-id=10
/ip dhcp-client
add add-default-route=no dhcp-options=hostname,clientid disabled=no interface=vlan1-lan
add add-default-route=no dhcp-options=hostname,clientid disabled=no interface=vlan10-internet



Получается, что мы отключили строгую обработку тэгов на eth5. Но кроме 1 и 10 ВЛАНа в транке ничего не должно ходить...



Конфиг порта циски:

interface GigabitEthernet0/8
switchport trunk native vlan 999
switchport trunk allowed vlan 1,10
switchport mode trunk
spanning-tree portfast



Нэтив ВЛАН выключен, т.е. 1 и 10 тэгируются.

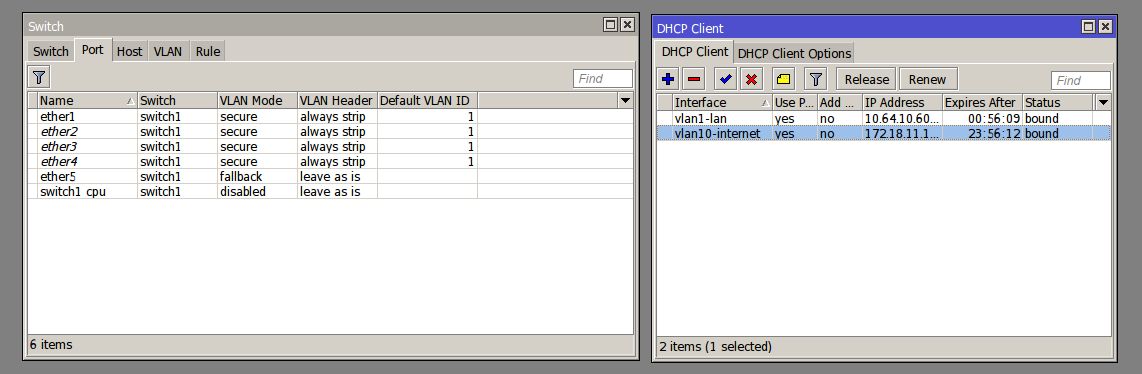

post-125668-022611700 1466604334_thumb.jpg

Edited by SOs

Share this post

Link to post
Share on other sites

SOs

SOs
Posted (edited) · Report post

[admin@MikroTik] > /int ethernet switch port print
Flags: I - invalid
#   NAME              SWITCH             VLAN-MODE VLAN-HEADER    DEFAULT-VLAN-ID
0   ether1            switch1            secure    always-strip                 1
1   ether2            switch1            secure    always-strip                 1
2   ether3            switch1            secure    always-strip                 1
3   ether4            switch1            secure    always-strip                 1
4   ether5            switch1            secure    add-if-missing            auto
5   switch1-cpu       switch1            secure    leave-as-is               auto



[admin@MikroTik] > /int ethernet switch vlan print
Flags: X - disabled, I - invalid
#   SWITCH                              VLAN-ID PORTS
0   switch1                                   1 ether1
                                                ether2
                                                ether3
                                                ether4
                                                ether5
                                                switch1-cpu
1   switch1                                  10 ether5
                                                switch1-cpu





Короче дело в "гибридном" трафике между циской и МТ, если слушать ТОРЧем на eth5.

Нетегированный трафик приходит на порт и потом нормально переправляется на порт eth1 с ПК (варшарк).

Но когда с ПК идет траф (DHCP), то он тегируется ВЛАН1. Циска буд-то игнорит настройку нэтив влана.



Если во всей схеме ВЛАН1 поменять на любой другой ВЛАН, то схема нормально работает.



Не понятно почему:

1. Циска шлет нетегированный траф, хотя этот ВЛАН выключен (если верить ТОРЧу)

2. Почему МТ пересылает нетегированный броадкаст на порт eth1, если все порты в mode=secure.

Edited by SOs
