VLAN в коммутаторе D-Link нет связи между vlan

Cделал настройки по этому мануалу http://www.dlink.com/-/media/Business_Products/DGS/DGS%203324SR/Additional_Downloads/DGS3324SR_Layer_3_networking_example_EN_UK.pdf

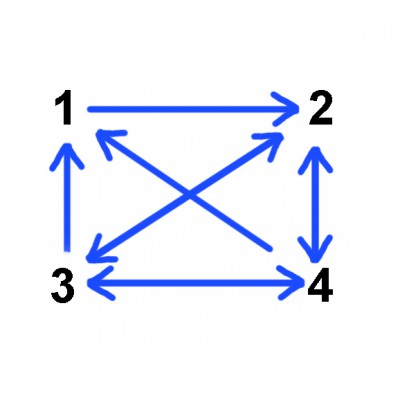

1) На деле получается ситуация как на приложенной картинке (стрелка из 1-й vlan в 2-ю vlan значит, что я могу пропинговать адрес интерфейса соответстующей vlan. Например, 192.168.1.254 с компа с адресом 192.168.2.65/24 и наоборот).



2) К тому же два компьютера не пингуют друг друга ни в каких vlan (т.е. задаю такие адреса сетевым картам компов - 192.168.4.X/24 и 192.168.2.X/24 и указываю шлюзы 192.168.4.254 и 192.168.2.254, при этом они не пингуют друг друга).



Настройки свитча и его таблица маршрутизации в приложенном файле.

Помогите, пожалуйста. Это первый свитч, который я настраиваю, и я не понимаю что тут может быть не так.

post-125952-067234700 1425359128_thumb.jpg

iproute.txt

Edited by GreenFirefly

Share this post


Link to post
Share on other sites

Ну и еще один вопрос: в мануалах часто настройка свитча начинается с

config vlan default delete 1-24

Но если я так сделаю, то потеряю доступ к свитчу. Т.е. нужно заранее создать vlan для управления? Как это сделать правильно?

Включить в нее один порт или все? Это должен быть транковый порт, чтобы я мог на любой коммутатор в сети зайти?

Share this post


Link to post
Share on other sites

Ну и еще один вопрос: в мануалах часто настройка свитча начинается с

config vlan default delete 1-24

Но если я так сделаю, то потеряю доступ к свитчу. Т.е. нужно заранее создать vlan для управления? Как это сделать правильно?

Включить в нее один порт или все? Это должен быть транковый порт, чтобы я мог на любой коммутатор в сети зайти?

Правильно - при настройке подключаться к коммутатору через консольный порт.

Edited by uk2558

Share this post


Link to post
Share on other sites

Правильно - при настройке подключаться к коммутатору через консольный порт.

Спасибо за ваш ответ. Но мне бы хотелось иметь возможность подключаться удаленно по сети.

Говорят это особенно полезно, когда у коммутатора нет консольного порта.

Edited by GreenFirefly

Share this post


Link to post
Share on other sites

Правильно - при настройке подключаться к коммутатору через консольный порт.

Спасибо за ваш ответ. Но мне бы хотелось иметь возможность подключаться удаленно по сети.

Говорят это особенно полезно, когда у коммутатора нет консольного порта.

Первичную настройку на столе / в месте монтажа делаешь через консоль и вуаля - появляется доступ по сети, если, конечно, всё правильно настроил.

Share this post


Link to post
Share on other sites

Ну и еще один вопрос: в мануалах часто настройка свитча начинается с

config vlan default delete 1-24

Но если я так сделаю, то потеряю доступ к свитчу. Т.е. нужно заранее создать vlan для управления? Как это сделать правильно?

Включить в нее один порт или все? Это должен быть транковый порт, чтобы я мог на любой коммутатор в сети зайти?



Взависимости от моделей настройки менеджмент интерфейса могут различаться.

При первоначальной настройке закладывай себе бэкдор без тага в мэнэджменте.

Share this post


Link to post
Share on other sites
