Может они внедрили конвейер? Типа каждому измерителю по модулю? Бригада зачистки кабеля и скалывания волокон? Летописец километрического затухания?



Передовое все же предприятие.



Ага, что самое главное, мало того, что стало просто мало специалистов, которые действительно знают технологию производства оптического кабеля, а тем кто ХОЧЕТ разобраться - такие вот "технические специалисты" скармливают информацию про 5 сек. Я понимаю, что делая , например несколько тысяч км кабеля в месяц , да еще высоковолоконного, единственный способ проводить выходной контроль согласно всем требованиям , хотя бы ТУ - это увеличивать количество работников делающих хотя бы выходные испытания( не говорю про входной контроль и т.д.) . Вот об этом и надо было писать, что мол у нас на предприятии, к примеру, в каждую смену на выходном контроле находится , например 15 измерителей( итого на предприятии штат измерителей 45 человек, ага поверю в это!!!) , которые успевают делать выходной контроль на минимальных значениях рефлектометра, которые увы , для "перми" не 5 сек. Или промолчать, ну зачем всех кто читает этот форум держать за дурачков ??? Или написать , модель рефлектометра, с такими выдающими характеристиками, мы тут этот рефлектометр по изучаем, всем сообществом, и себе купим, такую продвинутую модель... А если этих двух пунктов нет на предприятии, значит выходного контроля нет. А зачем? Народ и так хавает кабель, главное же чтобы он стоил 10 рублей за метр. Но тогда надо просто не писать про отработанную технологию измерения, кто за язык тянул ... Я бы на месте руководителя предприятия, напорол бы одно место такому специалисту... Сдал предприятие за 5 сек :) Ай-ай-ай...

Edited March 11, 2015 by m673

[VANEV]

Если в паспорте всегда писать по колонкам под длинами волн 1310/1550 nm, соответственно на всех волокнах 0,32/0,18 dB/km, то проблем не будет. Даже и 5 сек не понадобится. Оптическую длину каждого волокна, вроде никто и не требует.



Формально - все правильно.

[Пермь]

Неугомонные сетевые хомячки :)

На топикстартера наехали, о Трансвоке некорректную информацию сообщили. Ищут поводы за что бы Инкаб зацепить :)

Мне вам к чему что то доказывать? Любому Заказчику welcome на Завод. Все объясню, расскажу, покажу и обосную. Слава богу, за прошлый год не один раз приемо-сдаточные испытания проводили в присутствии Заказчика. Ни у одного замечаний не было.

Приедет топикстартер Александр Bachaa, тоже все покажем. А кормить сетевых хомячков и раскрывать секреты эффективной работы - увольте.

адьос амигос.

[m673]

Неугомонные сетевые хомячки :)

На топикстартера наехали, о Трансвоке некорректную информацию сообщили. Ищут поводы за что бы Инкаб зацепить :)

Мне вам к чему что то доказывать? Любому Заказчику welcome на Завод. Все объясню, расскажу, покажу и обосную. Слава богу, за прошлый год не один раз приемо-сдаточные испытания проводили в присутствии Заказчика. Ни у одного замечаний не было.

Приедет топикстартер Александр Bachaa, тоже все покажем. А кормить сетевых хомячков и раскрывать секреты эффективной работы - увольте.

адьос амигос.



Вот не поленюсь, отправлю вашему директору на электронную почту ссылку на этот форум ( наверняка его почта есть на вашем сайте). Может он вас научит лишнее не болтать, если и хвалить собственное предприятие - то грамотно. А еще , может научит достойно выходить из казуса, который вы сами и создали. Еще раз повторяю, про 5 СЕК вы сами написали. На сегодняшний день, фраз кроме сетевых хомячков и что то там про неугомонных конкурентов , сказано не было. Прошу Вас быть техническим человеком, это же технический форум, а если вы не такой специалист, то пишите про хомячков в фейсбуке и твиттере... Нет, к Инкабу вообще нет претензий. Завод молодец. Претензия лично к вам, как к техническому специалисту, который позволяет усомниться в правильности тех процесса на заводе. Еще раз повторю, все началось именно с ваших данных про НОРМАТИВАМ на измерения и проверку оптического кабеля.

[m673]

Неугомонные сетевые хомячки :)

На топикстартера наехали, о Трансвоке некорректную информацию сообщили. Ищут поводы за что бы Инкаб зацепить :)

Мне вам к чему что то доказывать? Любому Заказчику welcome на Завод. Все объясню, расскажу, покажу и обосную. Слава богу, за прошлый год не один раз приемо-сдаточные испытания проводили в присутствии Заказчика. Ни у одного замечаний не было.

Приедет топикстартер Александр Bachaa, тоже все покажем. А кормить сетевых хомячков и раскрывать секреты эффективной работы - увольте.

адьос амигос.



И вот опять же... При чем тут приемо-сдаточные испытания в присутствии заказчика??? Я не сомневаюсь, что предприятию, которому 7 лет может это делать. Вы же САМИ начали говорить о выходном контроле, которые делают ваши измерители ежедневно... Что же вас болтает то в разные стороны. Топикстартеру вы покажете завод, и мы все послушаем его мнение про выходной контроль. Если он доберется до вас, то пусть обратит внимание на количество постов по измерению кабеля, количество рефлектометров на предприятии, и количестве работников ОТК и что можно измерить на рефлектометре за 5 сек. Сложет всю математику и сравнит с вашим ежемесячным производством и сделает выводы, для себя про ваш выходной, контроль и на сколько честно вы преподносите мнение про ваше предприятие( хорошо бы, чтобы оно совпало). Может он и не расскажет нам об этом в этом топике, а может и расскажет. Но вы ведь ему все обещали сейчас показать? :)

[Пермь]





И мне очень интересно как можно за смену сделать тест 400-сот волокон. Анрил.





видео измерений я выслал. думаю после просмотра осталось впечатление, что real.

на любой вопрос отвечу.



Думаю Александр сможет подтвердить мою позицию. А кормить задорных троллей нет желания.

[Butch3r]

Выкладывайте на ютуб!

[Bachaa]

Ролик посмотрел, действительно быстро. На цикл ВЗЯТЬ_ВОЛОКНО-СКОЛОТЬ_РУЧКОЙ-ВСТАВИТЬ_В_УПК-ИЗМЕРИТЬ-УБАРАТЬ_ВОЛОКНО где-то 12-13 секунд уходит.

Получается, что на 400 волокон где то полтора часа.



НО



Но мы не считаем время на разделку кабеля, помывку волокон от гидрофоба и снятие лака с волокон. Это еще добавит какое-то время. Но спор вобщем был не об этом.



Я так подумал, а ведь у меня у самого на EXFO FTB-200 v2 время усреднения 5 секунд стоит. до 5-ти км этого достаточно. Вот когда я работал на FTB-200 v1 тогда дааааа... там на одно измерение уходило секунд по 40. Такаааая тягомутина - ужас.

[Пермь]

Получается, что на 400 волокон где то полтора часа.



НО



Но мы не считаем время на разделку кабеля, помывку волокон от гидрофоба и снятие лака с волокон. Это еще добавит какое-то время.



речь про 12-часовую смену шла :) поэтому 1,5 часа чистого времени, а остальное это разделка, снятие лака, остальные (17 пунктов) контрольной карты, фиксация результатов, перекуры и т.п. :)

[satboy]

Есть замечательное устройство, FOD 5503. Прекрасно прозволяет врезаться в волокно через буфер, без зачистки лака.





www.fod.ru/pdf/manual/5503.pdf



И не нужны никакие скалыватели и прочие шаманства.

[Bachaa]

satboy



- Потери в ответвленном канале менее 17 дБ на длине волны 1550 нм и не менее 22 дБ на длине волны 1310 нм.

- Потери в сквозном канале менее 7 дБ на длиных волн 1310 и 1550 нм.

- Типичное значение 4 дБ для длины волны 1550 нм;

- Типичное значение 2 дБ для длины волны 1310 нм

Edited March 12, 2015 by Bachaa

[Bachaa]

Сегодня довелось в очередной раз поработать с кабелем Еврокабель-1



На этот раз был кабель ОТЦН (монотрубка) на 24 волокна. Насколько я на данный момент узнал о линиях производства кабеля, то могу сказать, что Еврокабель один из немногих, кто может упаковать в один модуль 24 волокна. У них на линии стоит 24 отдатчика (так вроде называется) Причем Еврокабель в отличии от других производителей не использует "долбанутые" краски а-ля оливковый, салатовый и т.д. а делает на волокнах с 13-го и выше риски черного цвета.



Т.е. волокна идут в такой последовательности (могу ошибиться чуток)



- красный

- синий

- зеленый

- желтый

- розовый

- голубой

- фиолетовый

- серый

- черный

- оранжевый

- коричневый

- белый (натуральный)



Это стандартный набор красок. А вот далее у них такой расклад:



- красный с риской

- синий с риской

- зеленый с риской

- желтый с риской

- розовый с риской

- голубой с риской

- фиолетовый с риской

- серый с риской

- БЕЛЫЙ с риской

- оранжевый с риской

- коричневый с риской

- натуральный (прозрачный)



Очень нравится, что у них всегда последним идет натуральный цвет. Это немного помогает, когда в модуле много волокон.

Так что тут Еврокабелю лично от меня благодарности.

[Inp]

Москабель-Фуджикура с лохматых времен такой кабель делает

в нем 24 волокна состоящие из 12 цветов + 12 с насечками

[Bachaa]

Inp Они тут умудрились 96 волокон в модуль запихать. Но там вероятно как в ОКГТ разделение волокон на пучки идет разноцветными нитками.

[VANEV]





И мне очень интересно как можно за смену сделать тест 400-сот волокон. Анрил.





видео измерений я выслал. думаю после просмотра осталось впечатление, что real.

на любой вопрос отвечу.

Думаю Александр сможет подтвердить мою позицию. А кормить задорных троллей нет желания.



Измерения с двух сторон кабеля? Уже конкретной строительной длины, а не полуфабриката из двух длин? Почему в паспорте нет оптической длины волокон? Рефлектограммы каждого измерения хранятся где-то? Их можно запросить?

В приемо-сдаточные испытания не только оптические измерения входят, кстати. Это целый комплекс именно ИСПЫТАНИЙ. С записью данных, оформлением и т.п.



Видео то можно любое снять. Даже красивше. А вопрос именно шел о приемо-сдаточных испытаниях в целом.

[Jamp]

Сегодня довелось в очередной раз поработать с кабелем Еврокабель-1



На этот раз был кабель ОТЦН (монотрубка) на 24 волокна. Насколько я на данный момент узнал о линиях производства кабеля, то могу сказать, что Еврокабель один из немногих, кто может упаковать в один модуль 24 волокна. У них на линии стоит 24 отдатчика (так вроде называется) Причем Еврокабель в отличии от других производителей не использует "долбанутые" краски а-ля оливковый, салатовый и т.д. а делает на волокнах с 13-го и выше риски черного цвета.



Т.е. волокна идут в такой последовательности (могу ошибиться чуток)



- красный

- синий

- зеленый

- желтый

- розовый

- голубой

- фиолетовый

- серый

- черный

- оранжевый

- коричневый

- белый (натуральный)



Это стандартный набор красок. А вот далее у них такой расклад:



- красный с риской

- синий с риской

- зеленый с риской

- желтый с риской

- розовый с риской

- голубой с риской

- фиолетовый с риской

- серый с риской

- БЕЛЫЙ с риской

- оранжевый с риской

- коричневый с риской

- натуральный (прозрачный)



Очень нравится, что у них всегда последним идет натуральный цвет. Это немного помогает, когда в модуле много волокон.

Так что тут Еврокабелю лично от меня благодарности.

Они уже в огц 32 волокна в монотуб запихивают http://lanset.ru/ogc-4a-7kn/

появился не так давно.

[m673]

У некоторых заводов уже есть конструкции монотюба до 48 волокон

[Bachaa]

Которые?

[CIT]

Сегодня довелось в очередной раз поработать с кабелем Еврокабель-1





Не выяснили в чем секрет дешевизны продукции Еврокабель? Поставщики его предлагают на 15-20% дешевле чем Трансвок или МФК.



Сами являемся небольшим IPS. В последнее время покупали Трансвок. Всю голову сломал какой выбрать. Интересует на троссу 4 волокна 4kH. :)

[Bachaa]

По тросовому пишите в Электрокабель и торгуйтесь. Будет вам цена при хорошем объеме ниже Еврокабеля ;)

Edited March 13, 2015 by Bachaa

[Bachaa]

Для информации.

Завтра начинает работу выставка CABEX http://www.cabex.ru/ru-RU

Как обычно на ней представленная продукция некоторых заводов, производящих оптический кабель.

[Bachaa]

Выставка хоть и маленькая, но интересная.

Пообщался с беларусами с Белтелекабель. Сразу попал на человека, с которым переписывался. Обещал после выставки ответить по цене на микро АДСС кабель. Будем ждать.



Зашел на стенд Сарансккабель-оптика. Пообщались просто о рынке кабелей в ШПД. Поговорили про микро-АДСС, который завод так же не делает, т.к. сделал ставку на ОКПК (плоский или овальный с монотьюбом) которым особо никто не интересуется. Посмотрел на образцы кабелей, которые выпускал завод.

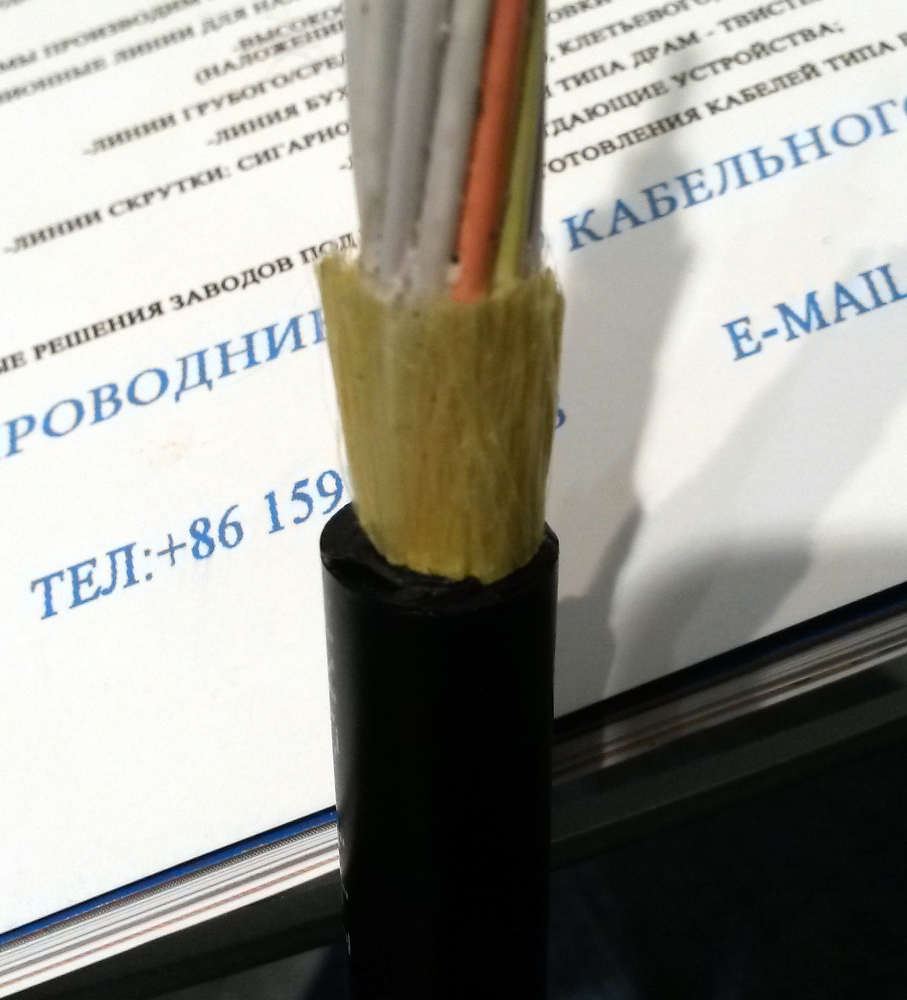

Довольно интересным мне показался самонес на 3кН с микротрубками (образец кстати бракованый, на фото видно)





Буду ждать ответа с завода по моему запросу. Ушел со стенда с презентом :)







На выставке познакомился с интересной китайской компанией, которая хочет выйти на Российский рынок.

http://hongan.ru/



Насколько я понял это группа компаний, или заводов, которые кроме кабеля выпускают и само волокно! На стенде куча образцов кабеля, который в России нигде не используется. Например кабели с ленточным волокном. Такой в СНГ только одесситы рискнули наладить выпуск.



Показал им образец микро-адсс кабеля. Сказали сделаем точно, по цене отпишем позже :) Ну ... будем ждать.

[Malygin]

Есть ли негатив по Еврокабелю ОПЦ-8А-4?

[Bachaa]

Народ ругает Еврокабель с монотрубкой из-за того, что волокна в нем сильно ползают.

Как будто производитель мало волокна в модуль закладывает. Должен быть небольшой избыток. Волокно должно быть уложено как бы по спирали по стенкам модуля. Но я такое слышу практически про всех производителей. Так что может быть все субъективно.



А вообще с плоским кабелем не удобно работать, т.к. он в одной плоскости только поддается изгибам.

[Malygin]

По зданию может и быть. А если для тяги по светоопорам? Что здесь может из минусов?
