Ремонт Ethernet Ubnt nano M5 Ремонт Ethernet Ubnt nano M5 и другой железный ремонт, делимся схемами

Добрый день коллеги, после работы у провайдера осталась куча железа Ubnt где то не работает lan, где то вовсе не стартует.

Не рабочий lan удалось вылечить заменой диодов D905-D907.

Не стартовали точки по причине КЗ в цепи питания, пробит D5.



Помогите найти маркировку этих элементов!






Также удалось обнаружить Uart




Share this post


Link to post
Share on other sites

Недавно тож (от любопытства) решил починить сдохший нанобридж - коротил по питанию. Коллега по ошибке бахнул на него РоЕ 48В вместо 24. На плате рядом с ETH портом взорвался защитный супрессор (такой же как на фото выше) и стал гвоздем. После замены этой детальки на новую нанобридж успешно заработал.

Edited by Alex-Pilot

Share this post


Link to post
Share on other sites

D5 это

GEZ SMCJ24A сапрессор 24В, 1,5кВт

Вообще сложно smd компоненты определять, каждый производитель свою маркировку использует.

По первым двум позициям тоже интересно. Маркировка читается?

Share this post


Link to post
Share on other sites

SSR по Первым двум позициям: удалось его определить, это оказался TVS Диод AOZ8212CI-05L.

Спасибо вам за D5

Edited by Baaron_msk

Share this post


Link to post
Share on other sites

Alex-Pilot, dimonix Всем спасибо, все компоненты нашел у китайцев (на радио рынке о таких и не слышали) заказал, буду ждать и ремонтировать точки.

Edited by Baaron_msk

Share this post


Link to post
Share on other sites

Всем привет. Случилась беда. После первых метель сдохли 2011 и nanostation m5. Соединены были кабелем 107м, работало более полугода. Теперь у наностанции есть линк только на коротком проводе. На коротком она работает полноценно. Если воткнуть на длинный (пробовал 80 и 107м) питание приходит, клиенты подключаются, вот только линка нет ни на одном порту. На короткой длине работает как ни в чем не бывало. Причем сдохли не от воды 99.9%. Есть мысли что с наностанцией?

Share this post


Link to post
Share on other sites

Входные супрессоры, порт проца, трансформатор. Примерно в такой последовательности.

Share this post


Link to post
Share on other sites

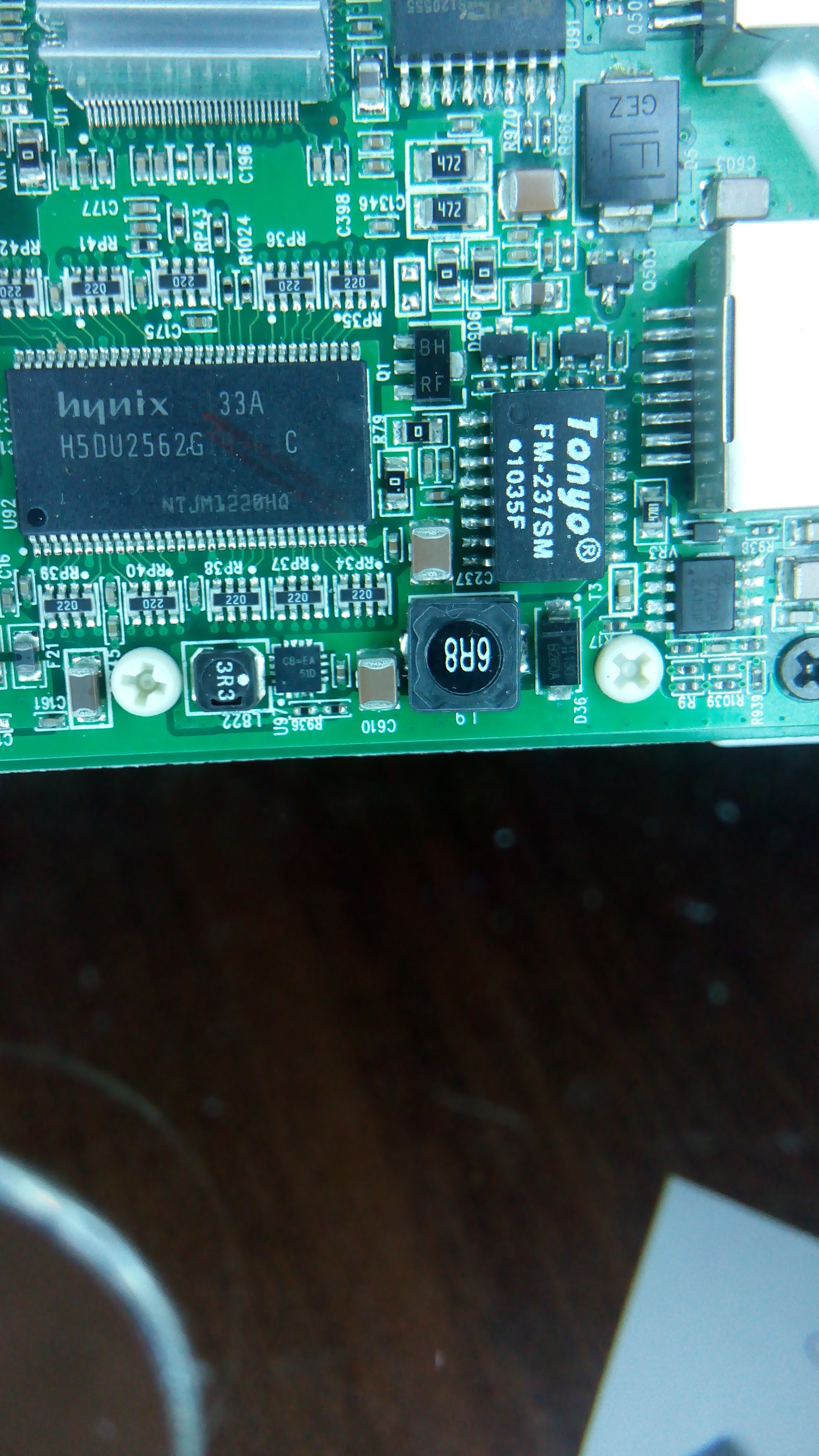

Здравствуйте! Nanostation M5. Помогите пожалуйста определить маркировку или правильное название преобразователя 3v3, на плате маркировка U9, на верху смог прочесть CB=EA 51D, в инете не смог найти ничего по маркировке

post-89280-093051000 1464525272_thumb.jpg

Share this post


Link to post
Share on other sites

Тоже есть дохлая М5, не включается, D5 целый, сильно греется L9

Share this post


Link to post
Share on other sites

Тоже есть дохлая М5, не включается, D5 целый, сильно греется L9

КЗ на шиме о коем чуть выше спрашивал товарисч(RT8058), вероятность 30-40%, или что более вероятно подохли усилки в радиотракте(QA1). А вообще бесконтактная диагностика вещь весьма приблизительная.

Share this post


Link to post
Share on other sites

вероятно подохли усилки в радиотракте(QA1).

ага, правый.
