edfa 33dbm fiber labs можно ли заменить сплитер с 1/16 на 1/8 ?

ну скорее всего, понадобится сварка, ибо внутри обычный сплиттер, а разъемных соединений там нема.

спаибо, а под разделку там хватит хвостика ?

Share this post


Link to post
Share on other sites

Ну вот вскроете и увидите))



Так его же нету пока! Предлагают купить занедорого... а уровень маловат, если бы на 3 dBm больше - тогда АЙС )

Share this post


Link to post
Share on other sites

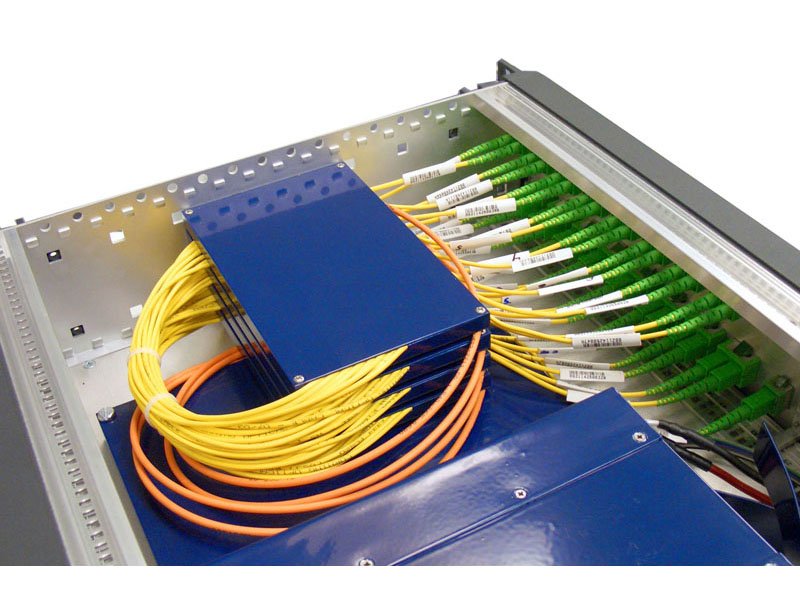

обычно это выглядит как то так.


в любом случае лазер один, так как в противном случае цена была бы совсем другой. внутри скорее всего даже не PLC а FTB сплиттер.

Share this post


Link to post
Share on other sites

)))) открывай, после лазера сразу на розетку вываривай и будет у тебя на ней +33, но я бы так делать не стал - слишком мощность большая, коннектор может подгореть. а вот сплиттер внутри заменить можно

Share this post


Link to post
Share on other sites

)))) открывай, после лазера сразу на розетку вываривай и будет у тебя на ней +33, но я бы так делать не стал - слишком мощность большая, коннектор может подгореть. а вот сплиттер внутри заменить можно



Не то чтобы большая - а очень! 24dBm как иголкой в палец колит, а все что выше говорят палят со временем "обычные сплиттера"

Если был бы уверен что есть доступ к "хвостику с 33 dBm" и его длинна хотя бы сантиметров 30 + - тогда так-бы и сделал.

"мощные" сплиттера где-то видел в продаже.

PS: Китайцы свободно продают EDFA мощностью 80Вт :)

Share this post


Link to post
Share on other sites

будет там столько, не парься, бери и делай. еще ни разу не видел усилка чтобы там внутри больше одного лазера было. а физически он выглядит как коробочка с радиатором, из которой торчит волокно либо в лаке, либо в 0,9мм буфере.

Share this post


Link to post
Share on other sites

будет там столько, не парься, бери и делай. еще ни разу не видел усилка чтобы там внутри больше одного лазера было. а физически он выглядит как коробочка с радиатором, из которой торчит волокно либо в лаке, либо в 0,9мм буфере.

блин стремно 120 килоруб - вдруг на полке зависнут.. 16дбм вообще никуда несможем пристроить.

Share this post


Link to post
Share on other sites

Вопросик:

Обратите внимание (на фото) что оранжевые патчи более тольстые - получиться их сварить с другим сплитером ? или на коннектор если выходная мощьность не больше 24


Share this post


Link to post
Share on other sites

Ну если у них внутри стандартное волокно, то почему бы и нет.



И вот еще чего.

24 дбм еще куда ни шло можно варить.

Но вот 33, если нет запаса волокна не рекомендую.

При мне пытались менять делитель у такого усилителя.

Сварка с просто сгорает при включении и всё.

Сварочник показывает 0,00.

Раза с пятого получилось только.



И мое мнение, что лучше много маломощных усилителей, чем один на пол города.

Share this post


Link to post
Share on other sites

Свершилось :)

Купили RTM на 33dBm



Вскрытие показало два источника и по сплитеру 1*8 на каждый, соответственно 30 dBm делят на 8.



Хотелось бы попробовать поделить на 4, запас волокна примерно 1 метр.



Где можно купить сплиттер который не расплавиться от 30 dBm ???

Share this post


Link to post
Share on other sites

обычный от +24 не плавится, даже через розетку. думаю что через сварку все будет ок, сомневаюсь что есть какие то различия по внутренностям сплиттера. сварка должна быть хорошей. сплиттер естественно PLC

Share this post


Link to post
Share on other sites

Блин, +24 у нас на передней панели розетки, на них пачи без протирки со сплитером уже пару лет живет вроде. Запас был минимальный. +30dBm в 4 раза больше :) Пальчику ая-яй будет если поднести.

Есть идея вскрыть сплиттер(который стоит внутри)

может внутри "большого" корпуса спрятанно несколько гильз с маленькими сплитерами?(можно откусить последний каскад деления) или это 100% PLC ??

Share this post


Link to post
Share on other sites

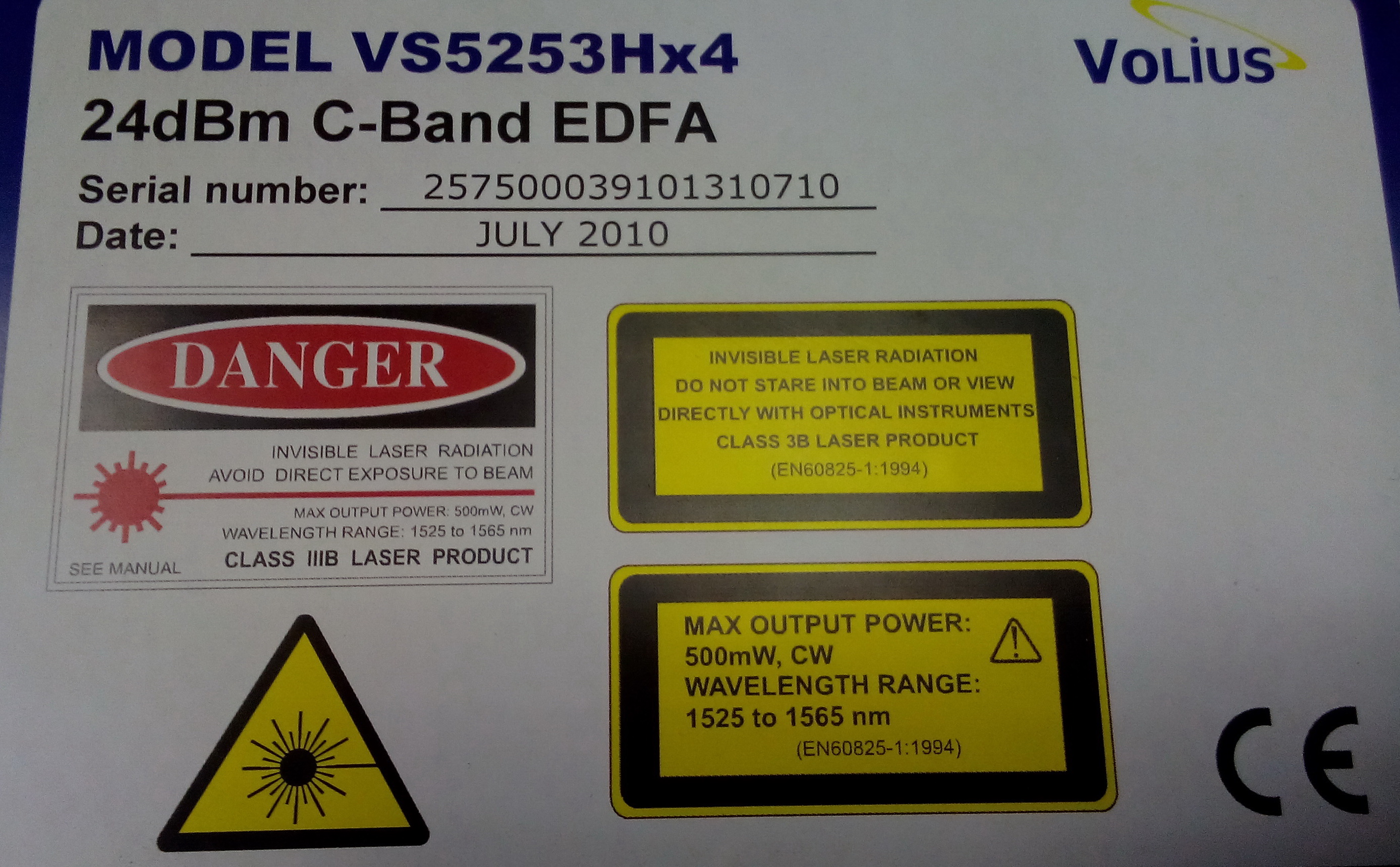

Бгг - сегодня какраз таки попался усилитель Volius 24dbm (4*18dbm) заглянул внутрь, был немного озадачен возможностью переделки.

278293f86c95t.jpg f487a60e8f8et.jpg

Share this post


Link to post
Share on other sites

Выложи фото своего- если залито не эпоксидкой - то можно пошуршать и нарисовать примерную схему. Тут сначала изолятор, сплитер измерения, потом накачка, эрбиевое волокно, сплиттер измерения, изолятор, потом поидее разветвляется на несколько веток и тоже измеряется сплиттером. Сварить никаких проблем, главное найти точку последнего контроля сигнала.

Видимо китайские лохматые варианты отличаются тупо мощным выходом без контроля и обычным делителем.

Share this post


Link to post
Share on other sites

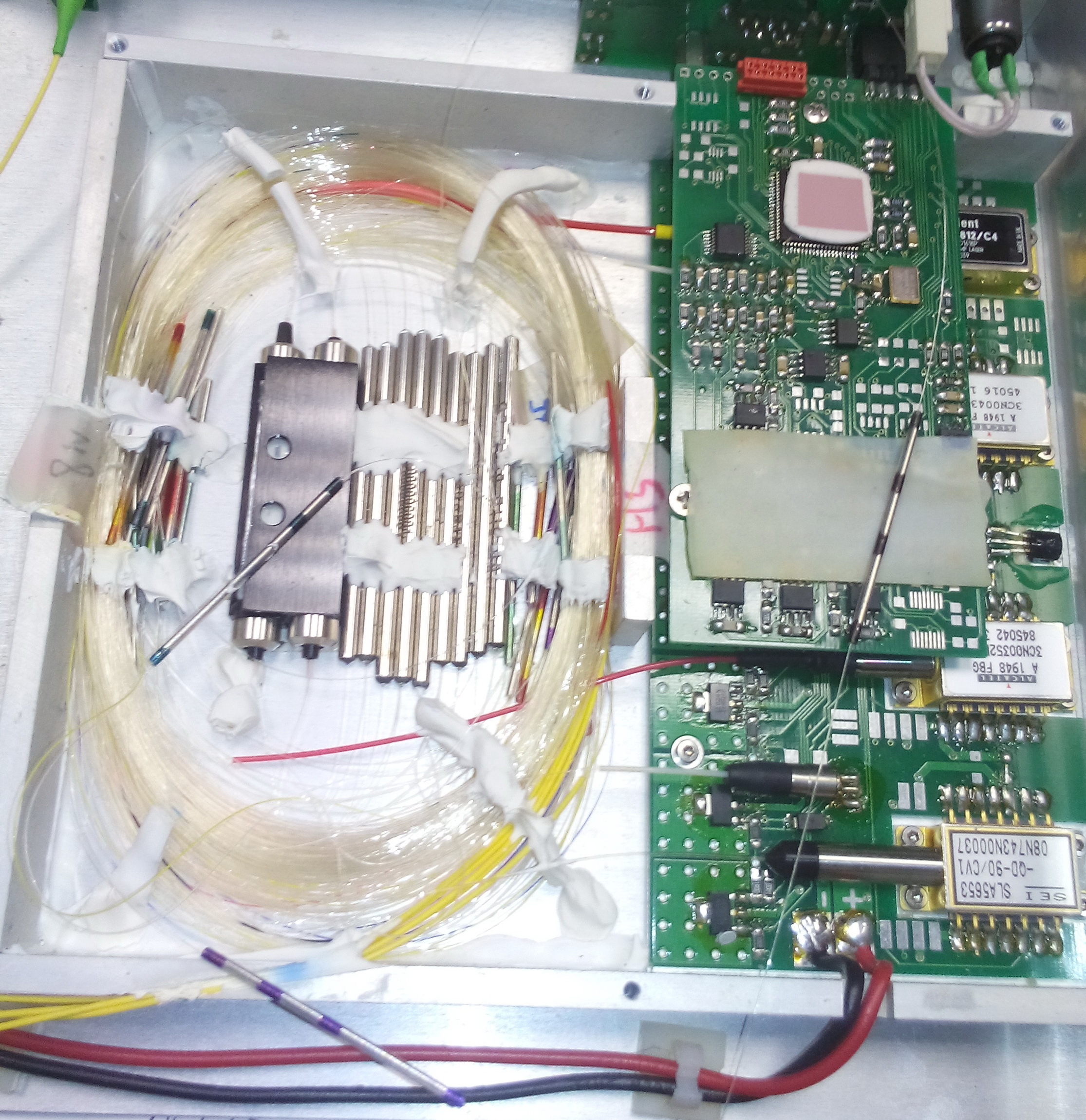

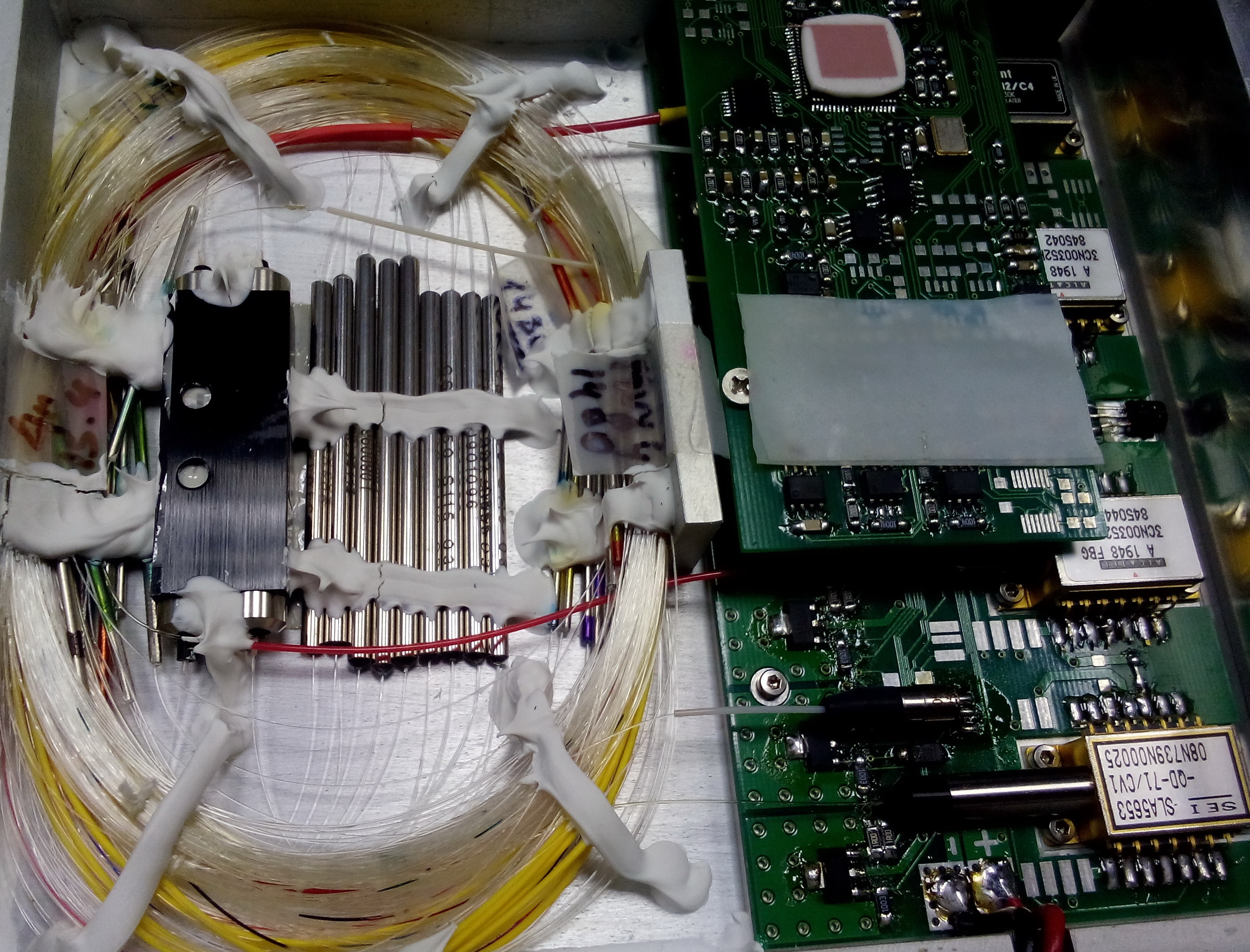

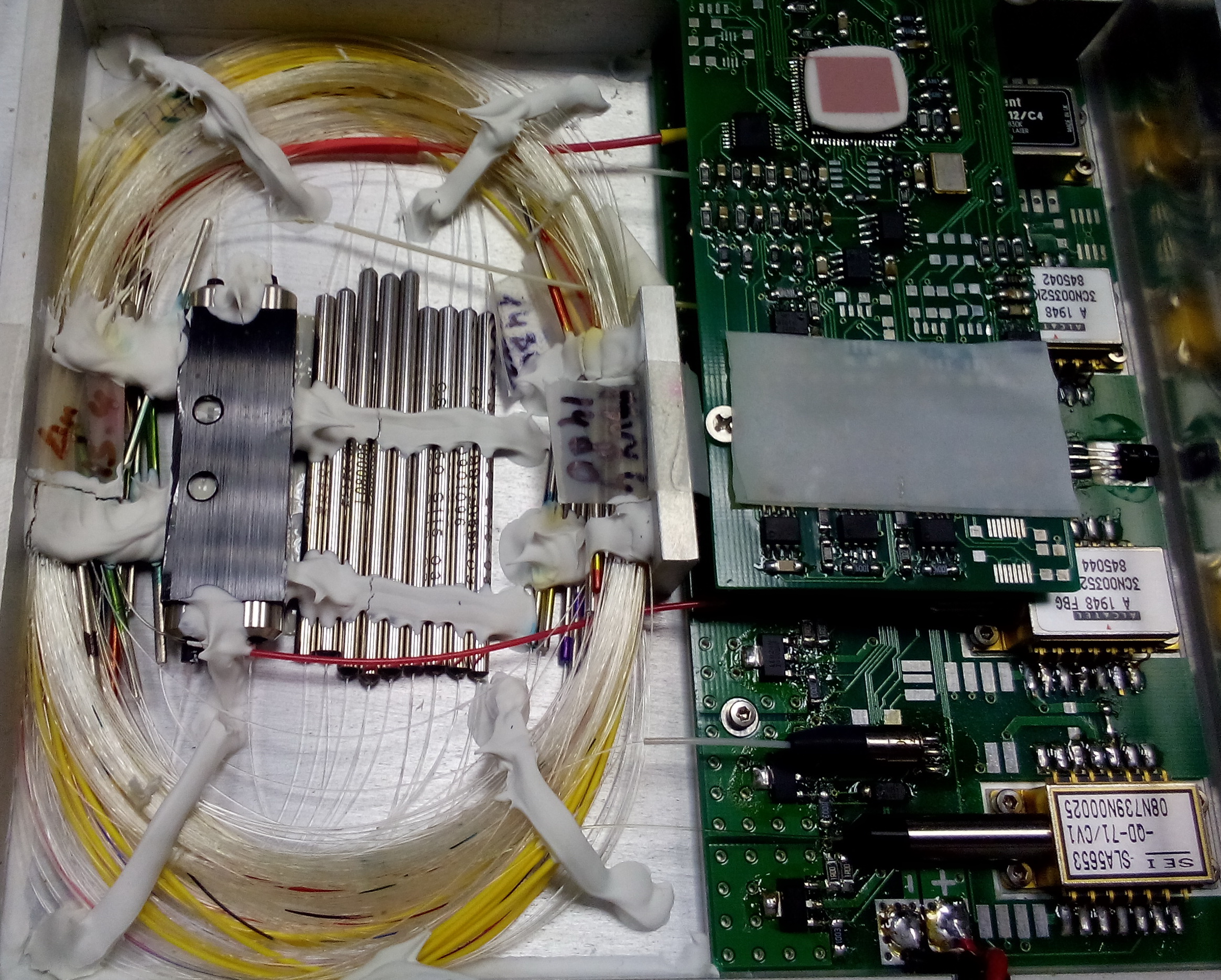

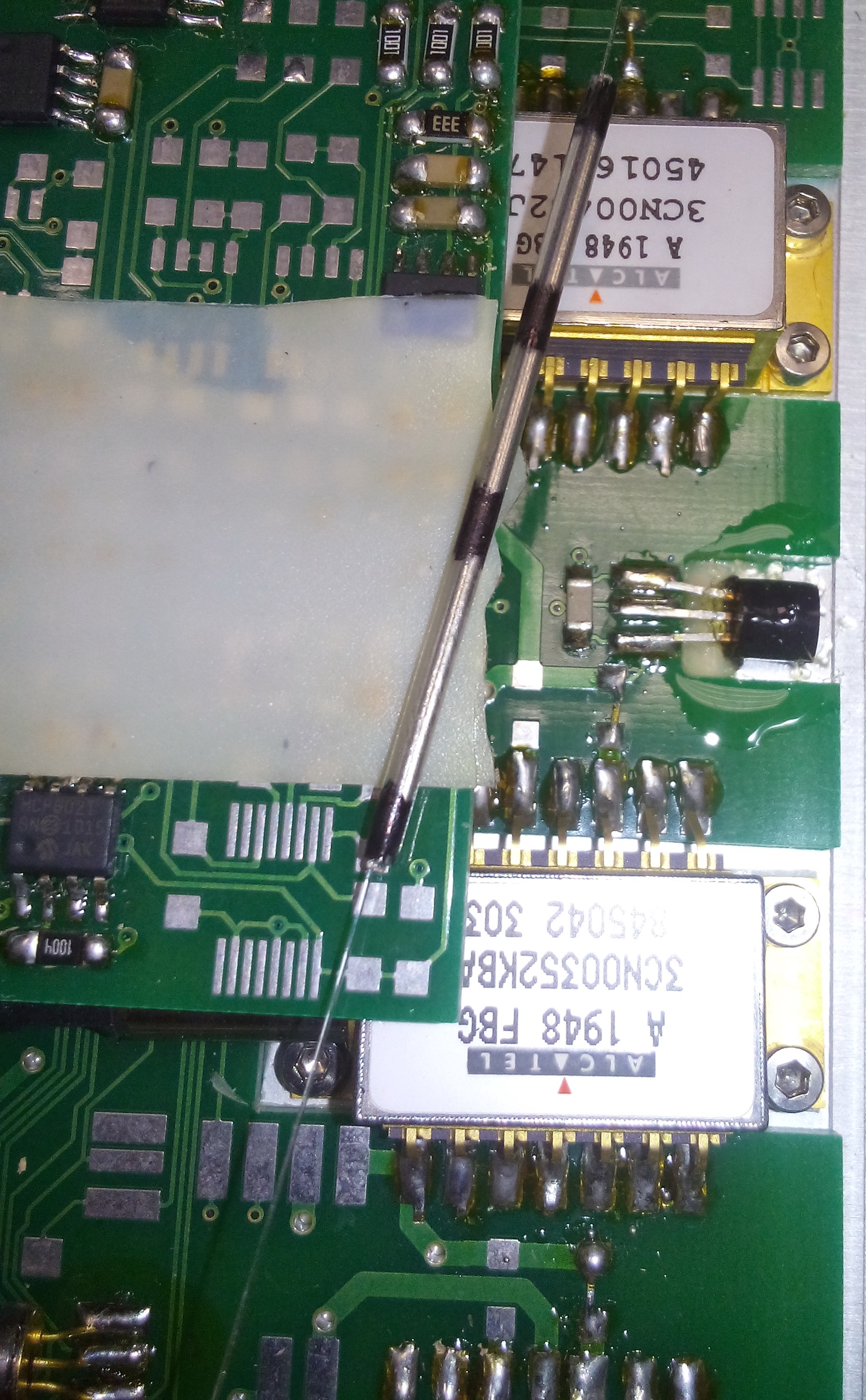

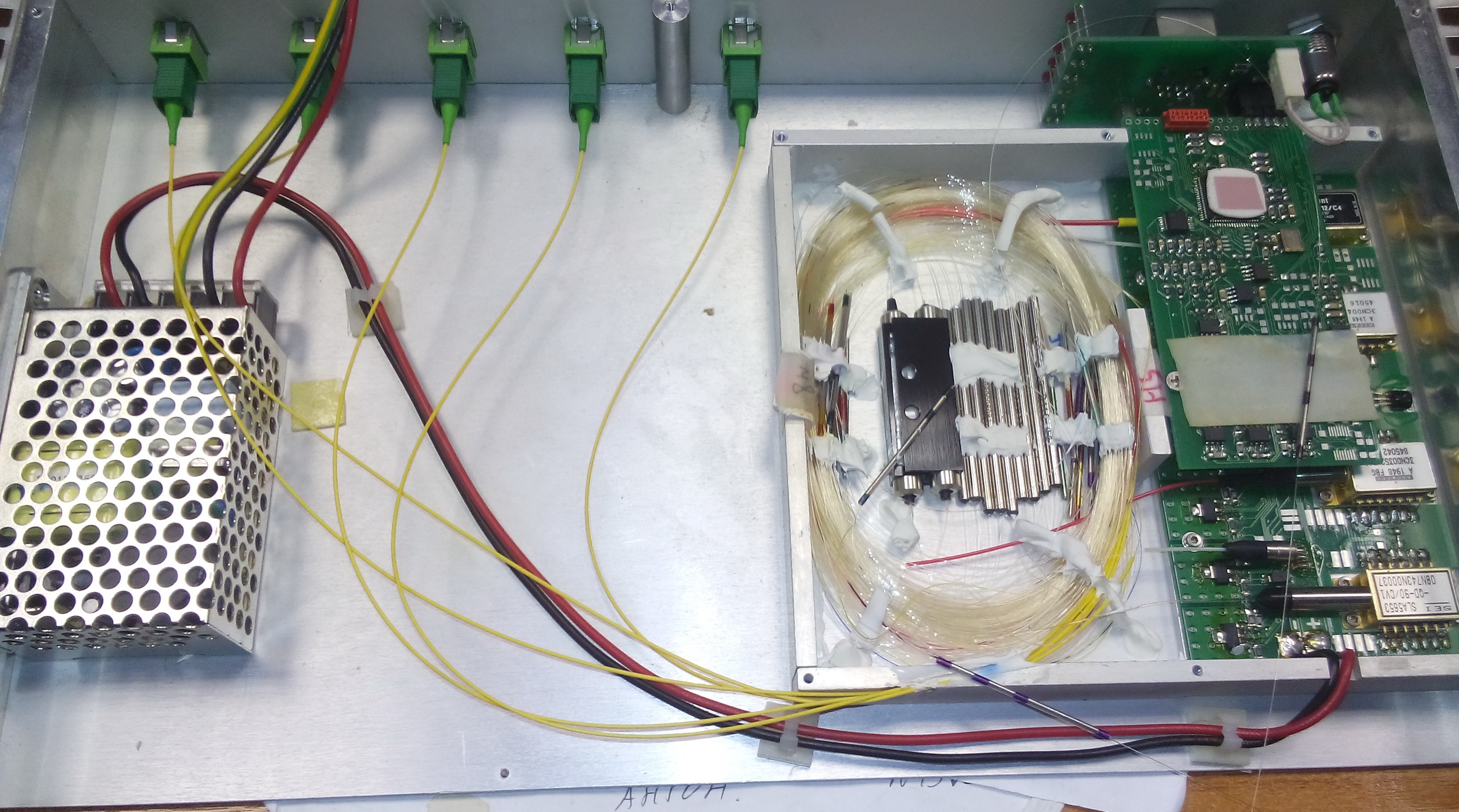

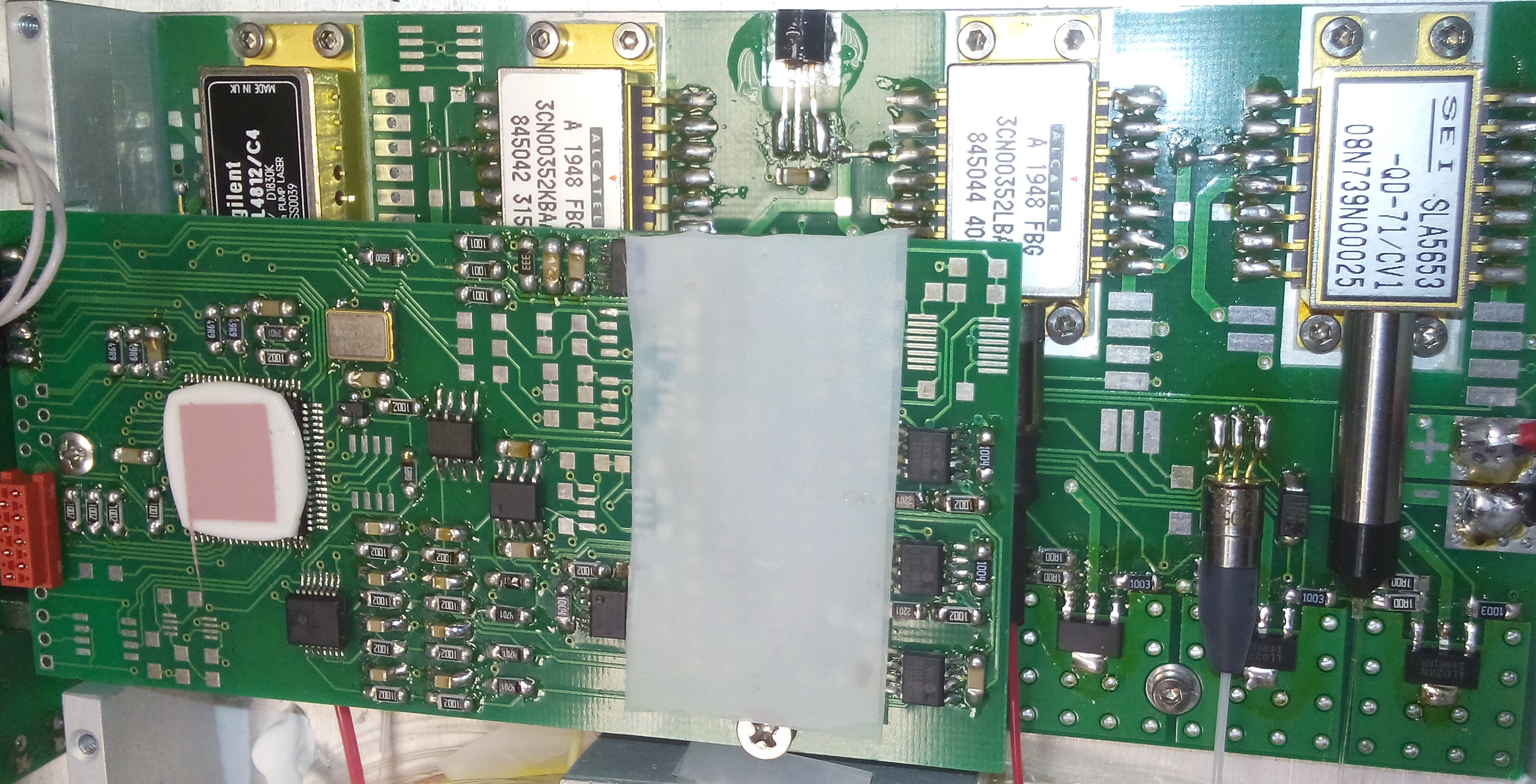

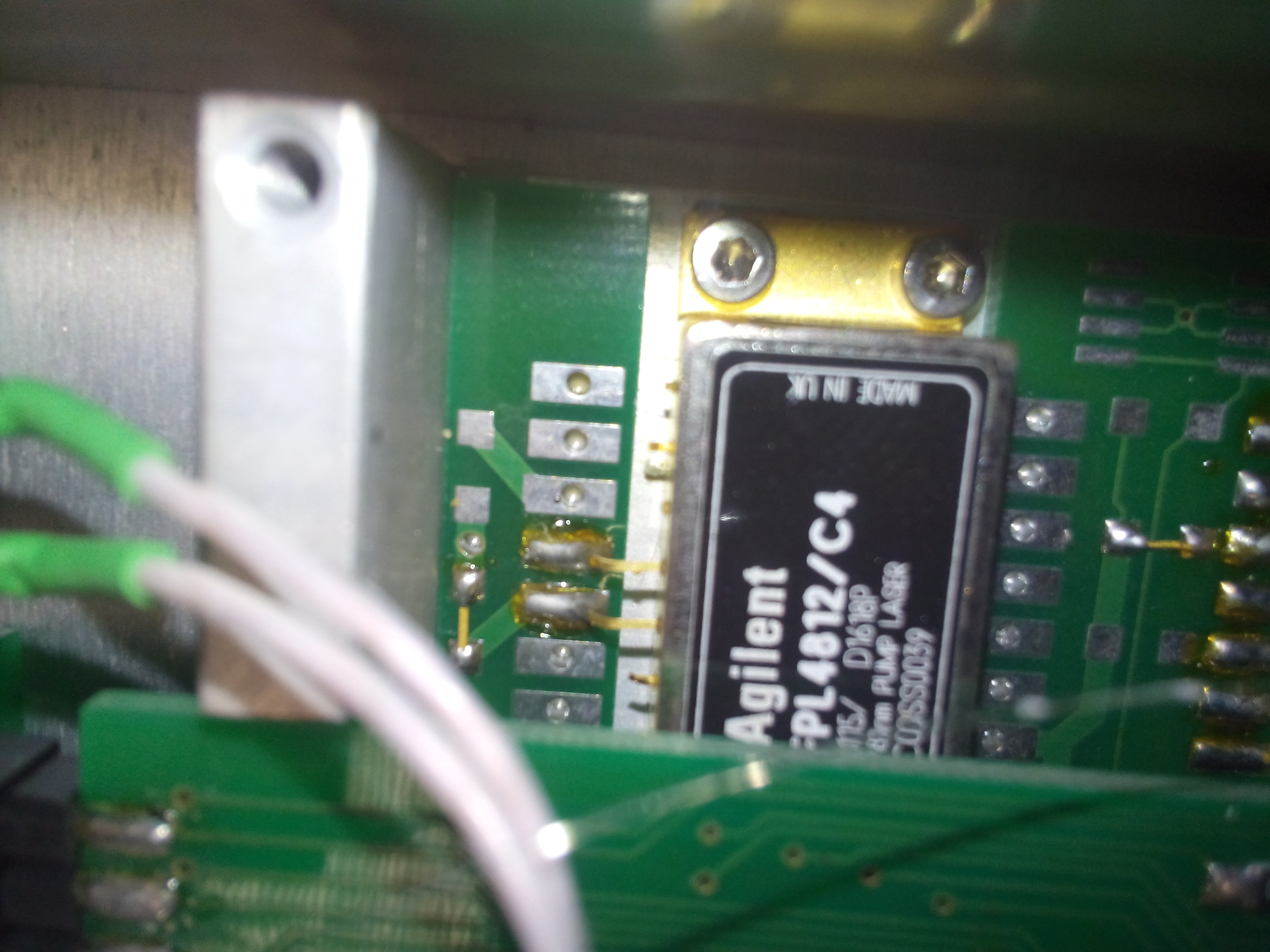

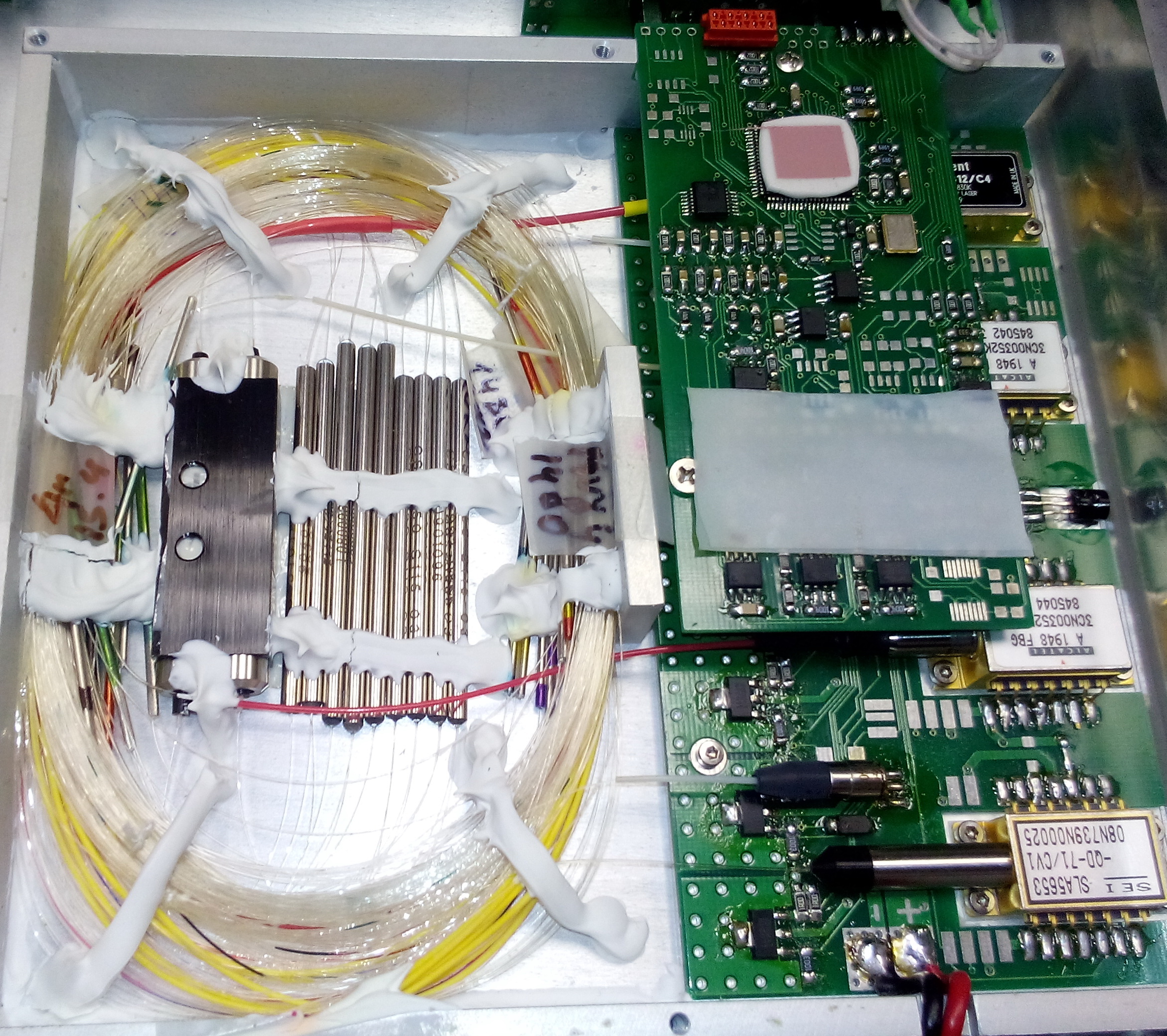

Выкладываю:

У меня их два - один немного поломанный чьими то ручками(первые фото), второй гуд.



PS: Блин запарился уменьшать фотки в объеме!, хоть они и совсем не очень )










Share this post


Link to post
Share on other sites

Пробуй разобрать бороду и оживить) а так, походу лучше в волиусы не лезть...



Лучше не лезть это точно, хотел во втором глянуть как должно быть, но что-то стало стремновато разбирать, необходимости большой нет, поэтому забил. Он с двумя сломанными волокнами, но из 4х выходов по 18 три норм, а один 9dBm вместо 18.

Share this post


Link to post
Share on other sites
