SAMEK Posted November 3, 2014 (edited) · Report post Ничего похожего не нашёл, посему новая тема. Уважаемые знатоки, подскажите, существуют ли в природе исскуственные отражатели радиосигнала (типа зеркала в оптике)? Идея такая: поставить антену в нужном месте затруднительно, вот думаем вместо неё поставить радио-зеркало? Есть прецеденты? если есть, то какие материалы нужны, площадь зеркала? Это вообще реально? Дистанция линка 30 км до зеркала и метров 300-350 вниз (со скалы в деревню). Edited November 3, 2014 by SAMEK Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted November 3, 2014 · Report post на 35км не уверен, что заработает, потери большие, а так -- пассивные отражатели применяются.... В Вашем случае я бы рассматривал вариант ретранслятора.... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SAMEK Posted November 4, 2014 (edited) · Report post Ретранслятор задумывался с самого начала, но: 1. 220в нет и не будет 2. Солнечные панели (интересовался тут) ставить можно только наверху скалы (930м и выше), и то там солнца мало, хоть и южная сторона, или ставить вышку, опять же наверху, тогда начнутся вопросы с разрешениями, землёй и т.д. 3. Отражатель можно поставить на высоте 590 или 720м с северной стороны, а если выше - там часто облака висят(туман) и температура всегда на 10-12 градусов меньше, чем внизу. 4. Доступность к ретранслятору или отражателю будет ограничена, зимой если много снега - вообще невозможна. Поэтому хочется найти простое и надёжное решение. Можно поподробней про пассивные отражатели? Edited November 4, 2014 by SAMEK Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Alex Brown Posted November 4, 2014 · Report post Да куда уж подробнее? В 60х-80х применялись очень активно, особенно в горах. Засада в рабочем диапазоне частот -- для более-менее заметного эффекта поперечник отражателя должен составлять как минимум сотни лямбда, соответственно даже на СВЧ -- метры/десятки метров. Есть фишка -- для отражения "вниз за перелом профиля на фиксированную точку" строят не плоскостный отражатель, а горизонтальные щелевые преграды. Технически это гораздо проще (грубо говоря, горизонтальный забор из нескольких ярусов провода, размещённых "полосато", в рассчитанном рисунке). Таким образом в точке приёма создаётся локальный дифракционный максимум. Проблем с ними всего две (прекрасная маркиза, да): точность расчёта и стабильность приёма. Но применялись довольно широко, как раз в холмистой местности. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
kosmich7 Posted November 4, 2014 · Report post 1. 220в нет и не будет Решайте каким образом подать 220в или 48в, установка ретранслятора на небольшой мачте/трубостойке от 2-3метров, это будет самое надежное решение. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
nemo Posted November 4, 2014 · Report post Решайте каким образом подать 220в или 48в, установка ретранслятора на небольшой мачте/трубостойке от 2-3метров, это будет самое надежное решение. Полностью соглашусь. Могу даже предложить вариант оборудования электропитанием ... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Olejon Posted November 8, 2014 (edited) · Report post "300-350 вниз" Делал линки - 3 хаба тплинк с самопальным пое питанием по два порта запараллелены, все равбоает от 28V 1.5а протянутто медной витой парой. по вот такой схеме 28V 1.5a+ТПЛИНК---95м---ТПЛИНК---98м---ТПЛИНК---95м---Аиргрид я думаю можно что нить подобное придумать... например тупо витой парой провести 48V а данные по оптике. Edited November 8, 2014 by Olejon Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
pandel Posted November 9, 2014 · Report post У знакомого на горе оборудование а питание 220в проброшено полевкой по деревьям :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
adron2 Posted November 9, 2014 · Report post У знакомого на горе оборудование а питание 220в проброшено полевкой по деревьям :) У нас 7 км до горы кабель лежит. Слегка закопан в землю где можно. Последние 500 метров проброшено п296-м. Уже много лет работает отлично. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

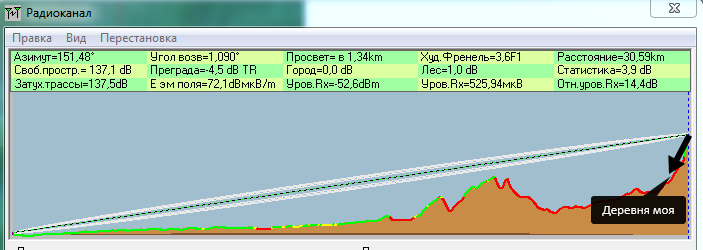

mux Posted November 9, 2014 (edited) · Report post E поля =-36dbm -52dbm - в ваших расчётах это выход с чего? непонятно из расчета Edited November 9, 2014 by mux Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
