Помогите разобраться с маршрутизацие VLAN

Всем привет!



Опишу ситуацию - есть небольшая сеточка, была построена на тупариках, с Vlan никогда не работал. Начальство закупило управляемое оборудование - провели модернизацию, поставили(ставим) управляемое железо. Стоит задача изолировать клиентов, а именно настроить vlan. Теория прочитана множество раз, но ожидаемое просветление не наступает.

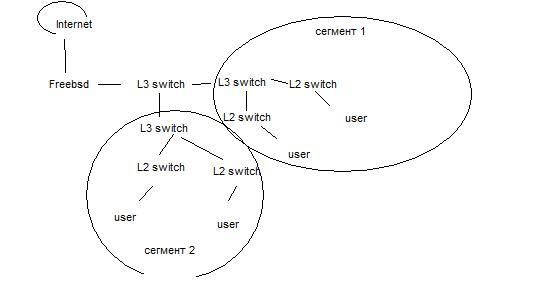

Схему прикрепил.

post-110057-077163100 1415013586_thumb.jpg

В сети использую Freebsd nat + dhcp

Хотелось бы сделать vlan на коммутатор + management vlan + внутри коммутатора разделить абонентов private vlan. Впринципе все это настроил. Скажем настроил я разные vlan для пользователей на каждый L2 коммутатор. Далее принял их на L3 коммутаторе(порты сделал trunk'овыми) для соответственного сегмента. Затем нужно всю пачку вланов тянуть в центральный L3 прямо к серверу и соответственно создавать все vlanы еще и на сервере? Для Dhcp я так понимаю подойдет dhcp-relay на центральном L3 ? Короче я немного запутался. Прошу помощи, возможно есть другое решение.

Edited by want2know

Share this post


Link to post
Share on other sites

На сервере создаёшь сабинтерфейсы с нужными вланами.

DHCP-Relay делай на конечных коммутаторах.

Share this post


Link to post
Share on other sites

На сервере создаёшь сабинтерфейсы с нужными вланами.

DHCP-Relay делай на конечных коммутаторах.

А зачем на тазике виланы поднимать, когда у него в сети и так есть 3 штуки L3. Проще на них разрулить. ТС стукни в личку, расскажу как

Share this post


Link to post
Share on other sites

На сервере создаёшь сабинтерфейсы с нужными вланами.

DHCP-Relay делай на конечных коммутаторах.

Выходит все вланы нужно тянуть до интерфейса сервера?

Share this post


Link to post
Share on other sites

На сервере создаёшь сабинтерфейсы с нужными вланами.

DHCP-Relay делай на конечных коммутаторах.

А зачем на тазике виланы поднимать, когда у него в сети и так есть 3 штуки L3. Проще на них разрулить. ТС стукни в личку, расскажу как

Сделано!

Share this post


Link to post
Share on other sites

А зачем на тазике виланы поднимать, когда у него в сети и так есть 3 штуки L3.

Если там есть или будет влан на юзера, то эти L3 не помогут.

Share this post


Link to post
Share on other sites

Если там есть или будет влан на юзера, то эти L3 не помогут.



Собираемся переводить сеть на vlan на юзера. Почему не хватит L3 в центре?

Share this post


Link to post
Share on other sites

А зачем на тазике виланы поднимать, когда у него в сети и так есть 3 штуки L3.

Если там есть или будет влан на юзера, то эти L3 не помогут.

Нет , vlan на пользователя я не планировал.

Share this post


Link to post
Share on other sites

Собираемся переводить сеть на vlan на юзера. Почему не хватит L3 в центре?

Вланы должен терминировать тазик или брас, а не L3 свич в центре.
Edited by Diamont

Share this post


Link to post
Share on other sites

Собираемся переводить сеть на vlan на юзера. Почему не хватит L3 в центре?

Вланы должен терминировать тазик или брас, а не L3 свич в центре.

Почему это вдруг? Сабскриберы не могут быть л3 коннектед?

Очень удобно с л3 свича релеить ДШСП запросы на ДШСП сервер, и не нужно что бы ДШСП слушал кучу интерфейсов.

Share this post


Link to post
Share on other sites

Почему это вдруг? Сабскриберы не могут быть л3 коннектед?

Очень удобно с л3 свича релеить ДШСП запросы на ДШСП сервер, и не нужно что бы ДШСП слушал кучу интерфейсов.



У вас, видать, не сдыхали коммутаторы L3 от такого роутинга :)

Share this post


Link to post
Share on other sites

Почему это вдруг? Сабскриберы не могут быть л3 коннектед?

Очень удобно с л3 свича релеить ДШСП запросы на ДШСП сервер, и не нужно что бы ДШСП слушал кучу интерфейсов.



У вас, видать, не сдыхали коммутаторы L3 от такого роутинга :)

А мы тут сохо сегмент обсуждаем?

Или у коммутатора всё таки есть заявленые характеристики? И те же циски 3750 - 1к вланов прожует спокойно, если уже про сохо говорим ;)

А 65-ая прожует больше 10к вланов и не подавится, ну там от супа зависит, но врятле кто-то будет ставить дохлый суп, тем более что стоит не дорого.

Share this post


Link to post
Share on other sites

Собираемся переводить сеть на vlan на юзера. Почему не хватит L3 в центре?

Вланы должен терминировать тазик или брас, а не L3 свич в центре.



Все дело только в производительности получается?

Share this post


Link to post
Share on other sites

Сабскриберы не могут быть л3 коннектед?

Могут.

Все зависит от размеров и топологии сети.

В l2-connected удобно то, что технологию доступа нужно менять (если потребуется) только в одном месте. Ну и кроме того, умное железо нужно только на ядре, остальное может быть недорогим.

l3-connected менее гибок, хотя для больших сетей подходит лучше, чем l2-connected. Но наврядли у автора темы большая сеть, если она до этого работала на мыльницах.

Share this post


Link to post
Share on other sites

Сабскриберы не могут быть л3 коннектед?

Могут.

Все зависит от размеров и топологии сети.

В l2-connected удобно то, что технологию доступа нужно менять (если потребуется) только в одном месте. Ну и кроме того, умное железо нужно только на ядре, остальное может быть недорогим.

l3-connected менее гибок, хотя для больших сетей подходит лучше, чем l2-connected. Но наврядли у автора темы большая сеть, если она до этого работала на мыльницах.

Ну я тоже не гигант по кол-ву абонентов, но для себя решили так:

Что бы сэкономить на свичах доступа - решили брать минимум, который умеет вланы, все это стягивается на ближайший л3 - где собсно релеится и навешивается 82 опция - и по номеру влана отдает абоненту адрес.

В принципе решение довольно гибкое и довольно дешевое.

Share this post


Link to post
Share on other sites

GrandPr1de, авторизуются абоненты как? опцию на vlan разве можно навешивать?

Share this post


Link to post
Share on other sites
прожует больше 10к вланов

И даже ничего страшного что на влан отводится 12 бит, ага.

Share this post


Link to post
Share on other sites
прожует больше 10к вланов

И даже ничего страшного что на влан отводится 12 бит, ага.

q-in-q, не?

Я имею ввиду кол-во л3 интерфейсов, в данном случае вланы.

Edited by GrandPr1de

Share this post


Link to post
Share on other sites
прожует больше 10к вланов

И даже ничего страшного что на влан отводится 12 бит, ага.

q-in-q даст 16М хостов, если не ошибаюсь.

Share this post


Link to post
Share on other sites
прожует больше 10к вланов

И даже ничего страшного что на влан отводится 12 бит, ага.

q-in-q даст 16М хостов, если не ошибаюсь.

Ну я очень сомневаюсь, что даже 65-ая циска прожует 16М л3 интерфейсов ;)

Там всего маршрутов вроде 1 лям роутов на 3XBL супе.

То что ку-ин-ку это 4096*4096 понятно, только вот сколько реально SVI можно повесить уже другой вопрос.

Share this post


Link to post
Share on other sites

На Sup720 больше 4К вланов никак не сделать.



Selective QinQ там нет, соответственно вешать SVI на второй тег нельзя. Более того, даже если бы было можно, под любой саб интерфейс всеравно занимается Global Vlan

6504#show vlan internal usage

VLAN Usage
---- --------------------
10   Port-channel1.10
20   Port-channel1.20
30   GigabitEthernet2/1.30
32   GigabitEthernet2/1.32
33   Port-channel1.33
55   Port-channel5.55
477  Port-channel6.477
491  GigabitEthernet2/32.491

Share this post


Link to post
Share on other sites

На Sup720 больше 4К вланов никак не сделать.



Selective QinQ там нет, соответственно вешать SVI на второй тег нельзя. Более того, даже если бы было можно, под любой саб интерфейс всеравно занимается Global Vlan

6504#show vlan internal usage

VLAN Usage
---- --------------------
10   Port-channel1.10
20   Port-channel1.20
30   GigabitEthernet2/1.30
32   GigabitEthernet2/1.32
33   Port-channel1.33
55   Port-channel5.55
477  Port-channel6.477
491  GigabitEthernet2/32.491

Т.е. по вашему нет разницы между Port-channel10.20 и Port-channel11.20?

Share this post


Link to post
Share on other sites

Т.е. по вашему нет разницы между Port-channel10.20 и Port-channel11.20?

Это два L3 интерфейса с разными используемыми internal vlan. К qinq отношения не имеют.

Максимум 4к VLAN и, соответственно, максимум 4к L3 интерфейсов.
