Самодельная панельная 3G антенна

У меня появилась идея создать мощную панельную 3G антенну. Ради интереса разобрал дохлую 3G антенну, чтобы починить и зафоткал ее внутренности:


Собственно, обычный кусок текстолита. Я замерил все размеры, и есть возможность перенести на печатку, нарисовав все в sprint layot. Расстояние между рефлектором и текстолитом в районе 8 мм.

Далее посмотрел проект wi-fi антенны такой же конструкции:

http://infarct.nm.ru/delta21wi-fi.htm

Замерил размеры вибраторов - для 3G это 43 * 28 мм, для wi-fi это 38 * 24 мм. Т.е. различаются ровно в 1,16(7) раз, что примерно соответствует 2 ГГц (3G) * 1,16(7) = 2,4 ГГц (Wi-Fi). Собственно, примерно на такую же величину отличается расстояние между вибраторами. Так почему бы просто не взять и не увеличить масштаб для wi-fi на 1,16(7), чтобы допилить антенну до 3G? Вот только расстояние до рефлектора в какую сторону будет отличаться? В меньшую сторону?

Хотелось бы все узнать у знающих людей, чтобы все верно рассчитать и заточить подобную антенну под 3G и 4G частоту. Таким образом, можно сильно сэкономить на антенне. Потребуется лишь выполнить распечатку на лазерном принтере в формате A3 и перенести все это на огромный текстолит. Также нужно будет применить огромную ванночку для травления и кучу хлорного железа. :) Это все мне по силам.

Share this post


Link to post
Share on other sites

Собственно, нарыл много инфы про самодельные панельки:

http://www.lan23.ru/forum/showthread.php?t=9279

http://www.lan23.ru/forum/showthread.php?t=10841

Все вопросы оставил там. Обязательно буду повторять конструкции и отпишусь о результатах. :)

Share this post


Link to post
Share on other sites

Собственно, нарыл много инфы про самодельные панельки:

http://www.lan23.ru/forum/showthread.php?t=9279

http://www.lan23.ru/forum/showthread.php?t=10841

Все вопросы оставил там. Обязательно буду повторять конструкции и отпишусь о результатах. :)

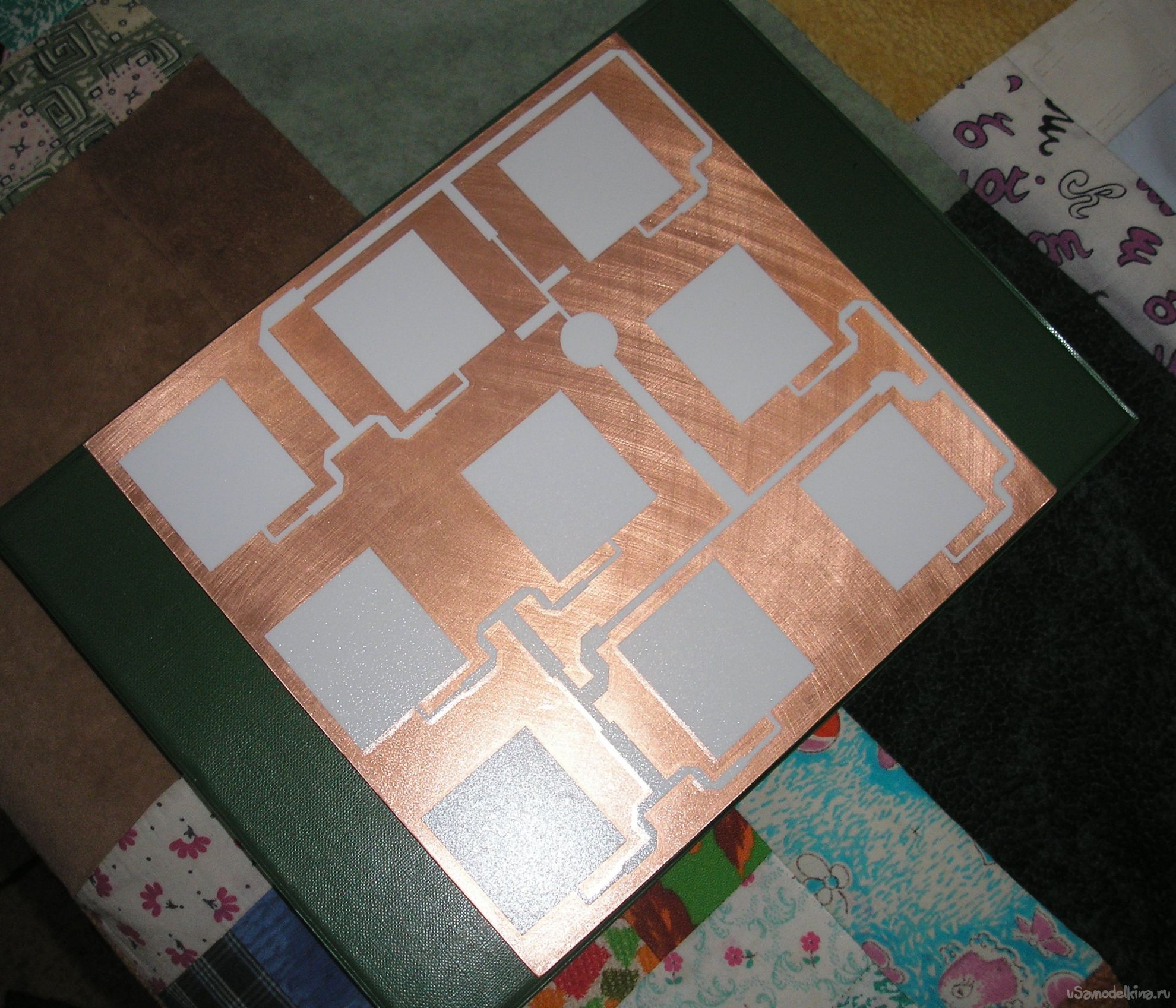

Это именно то, что я искал (я про 3G), если ты прочитаешь это сообщение - был бы очень признателен за все размеры платы с вибраторами, что на фото. Я сделал вот такую, но её размеры расчитаны на 2,4Ghz, то бишь вай фай.



картинка не прикрепилась

post-133971-051061000 1459424825_thumb.jpg

Share this post


Link to post
Share on other sites

Математику в школе не преподавали?

уравнение:



2400      ваши текущие размеры
-----  =  --------
2100      результирующие размеры



Конечно, там есть много разных нюансов, особенно с настройкой КСВ, но китайцы не заморачиваются, и клепают по этой формуле. Обычно все работает.
