напрвленная антенна от БС странное поведение

дело вот в чем я может не понимаю как это работает,вот по этому и интересуюсь.Так вот дело вот в чем,с пятиэтажки на частный сектор направлюя антенну в центр сектора и делаю замеры сигнала на нетбукеи тут наступает странное поведение сигнал то есть то нет.Если увожу в левый край частного сектора то тут сигнал стабилень есть но интернет не прокачивает что это может быть обьясните пожалуйста первобытному

пс микротик 433 карта р52нш антенна направленная 20дб 120гр

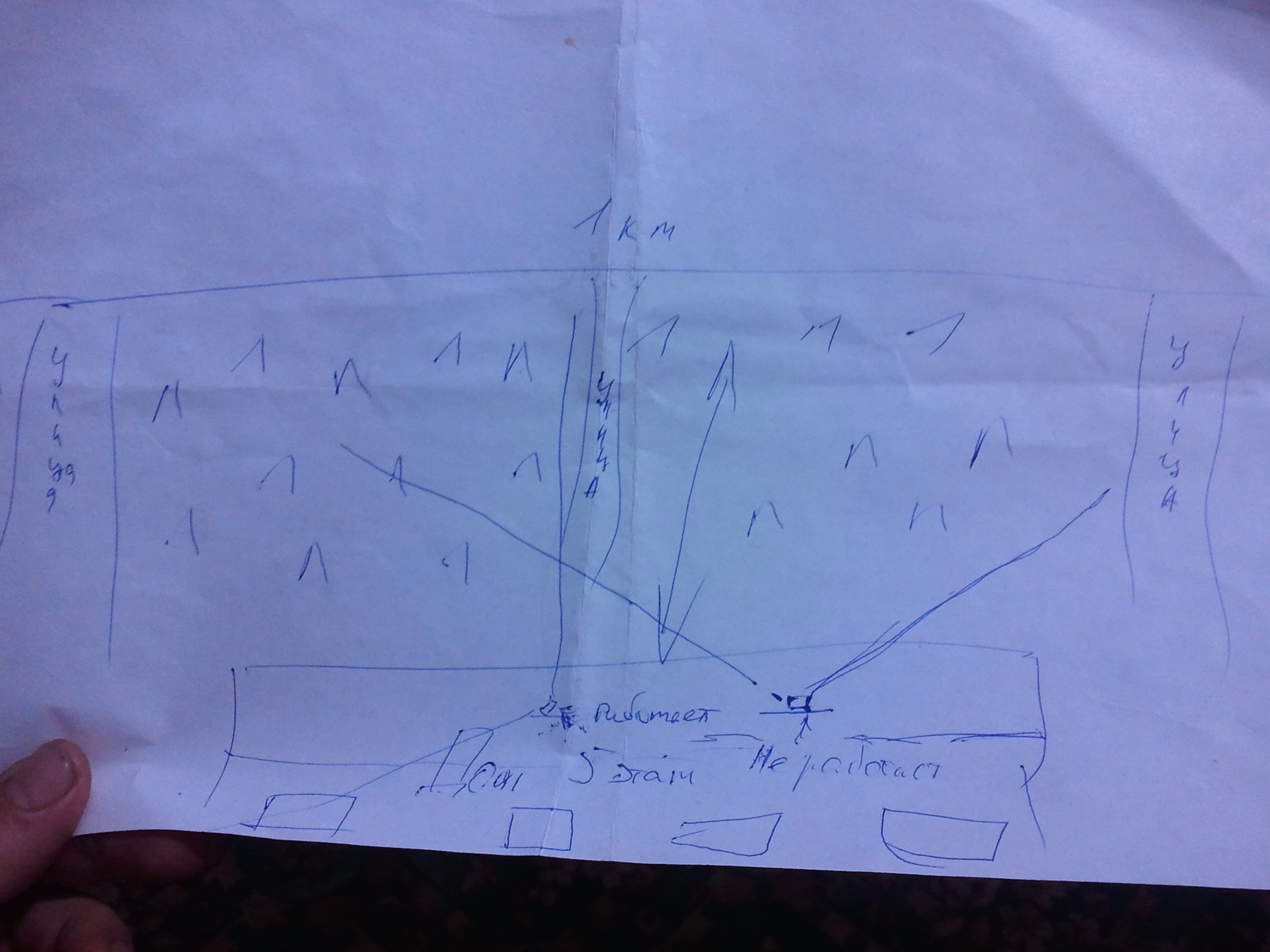

пс нарисовал на бумажке как смог,post-114166-064161100 1414690783_thumb.jpg не пинайте

Share this post


Link to post
Share on other sites

У вас антенна плохая, не бывает с усилением 20дб и углом работы 120 градусов. Кроме всего вам нужно мощность на микротике убавить до 18дбм, сейчас вы возможно отраженный сигнал ловите, вот он и прыгает, то есть, то нет.

Share this post


Link to post
Share on other sites

У вас антенна плохая, не бывает с усилением 20дб и углом работы 120 градусов. Кроме всего вам нужно мощность на микротике убавить до 18дбм, сейчас вы возможно отраженный сигнал ловите, вот он и прыгает, то есть, то нет.

Секторная антенна Extralink «SHD-D-2400-16-120» вот такая антенна 16дб

Share this post


Link to post
Share on other sites

У вас антенна плохая, не бывает с усилением 20дб и углом работы 120 градусов. Кроме всего вам нужно мощность на микротике убавить до 18дбм, сейчас вы возможно отраженный сигнал ловите, вот он и прыгает, то есть, то нет.

Секторная антенна Extralink «SHD-D-2400-16-120» вот такая антенна 16дб

выкиньте эту антенну... два года назад писал... у нее диаграмма никакущяя

Edited by mamla

Share this post


Link to post
Share on other sites

У вас антенна плохая, не бывает с усилением 20дб и углом работы 120 градусов. Кроме всего вам нужно мощность на микротике убавить до 18дбм, сейчас вы возможно отраженный сигнал ловите, вот он и прыгает, то есть, то нет.

Секторная антенна Extralink «SHD-D-2400-16-120» вот такая антенна 16дб

выкиньте эту антенну... два года назад писал... у нее диаграмма никакущяя

прошу прощения,а какая по вашему подойдет?

Share this post


Link to post
Share on other sites

прошу прощения,а какая по вашему подойдет?



Mikrotik SXTG-2HnD, у нее встроенная антенна может работать как сектор 60 градусов, поставьте две таких. Сейчас у вас теряются сигналы на трех коннекторах (разъем радиокарты, ВЧ кабель у пигтейла и ВЧ кабель у антенны), соответственно от заявленных 16дби, которых у этой антенны нет, нужно отнять потери на трех соединениях, и вряд ли итоговое усиление всей системы переваливает за 10дби. Поэтому встроенная антенна 10дби микротика будет лучше, т.к. она прямо на плату припаяна.

Share this post


Link to post
Share on other sites

прошу прощения,а какая по вашему подойдет?



Mikrotik SXTG-2HnD, у нее встроенная антенна может работать как сектор 60 градусов, поставьте две таких. Сейчас у вас теряются сигналы на трех коннекторах (разъем радиокарты, ВЧ кабель у пигтейла и ВЧ кабель у антенны), соответственно от заявленных 16дби, которых у этой антенны нет, нужно отнять потери на трех соединениях, и вряд ли итоговое усиление всей системы переваливает за 10дби. Поэтому встроенная антенна 10дби микротика будет лучше, т.к. она прямо на плату припаяна.

я понял спсибо большое за совет ,ценя бро, но это БС,а у меня есть БС, может как про антенну посоветуешь?

Share this post


Link to post
Share on other sites

я понял спсибо большое за совет ,ценя бро, но это БС,а у меня есть БС, может как про антенну посоветуешь?



Антенна вам не поможет, нужно менять оборудование. Для 2.4ггц идут радиокарты R52nm, а для 5ггц R52Hn, соответственно у вас все наоборот.

Share this post


Link to post
Share on other sites

я понял спсибо большое за совет ,ценя бро, но это БС,а у меня есть БС, может как про антенну посоветуешь?



Антенна вам не поможет, нужно менять оборудование. Для 2.4ггц идут радиокарты R52nm, а для 5ггц R52Hn, соответственно у вас все наоборот.

извиняюсь что долго не был.А причем тут карта? у меня карта 2,4ггц R52nm



я купил Mikrotik SXTG-2HnD буду пробовать на днях

Share this post


Link to post
Share on other sites

я понял спсибо большое за совет ,ценя бро, но это БС,а у меня есть БС, может как про антенну посоветуешь?



Антенна вам не поможет, нужно менять оборудование. Для 2.4ггц идут радиокарты R52nm, а для 5ггц R52Hn, соответственно у вас все наоборот.



R52Hn - радио карта двух диапазонная , то есть подходит как на 5ггц , так и на 2,4ггц.



R52Hn



Технические характеристики:



Выходная мощность 25dBm

Набор микросхем AR9220

Разъем MMCX

Интерфейс MiniPCI

802.11a Да

802.11b Да

802.11n Да

802.11g Да

2GHz Да

5GHz Да

Рабочая температура -50 ℃ до 60 ℃







Скорости передачи данных:



802.11b 11Mbps; 5.5Mbps; 2Mbps; 1Mbps

802.11a/g 54Mbps; 48Mbps; 36Mbps; 24Mbps; 18Mbps; 12Mbps; 9Mbps; 6Mbps

802.11n



20MHz: 1Nss: 65Mbps @ 800GI, 72.2Mbps @ 400GI (Max.)

2Nss: 130Mbps @ 800GI, 144.4Mbps @ 400GI (Max.)



40MHz: 1Nss: 135Mbps @ 800GI, 150Mbps @ 400GI (Max.)

2Nss: 270Mbps @ 800GI, 300Mbps @ 400GI (Max.)







RX Чувствительность:



802.11b

1Mbit -93

11Mbit -93

802.11g

6Mbit -94

54Mbit -81

802.11n 2.4GHz

MCS0 20MHz -94

MCS0 40MHz -92

MCS7 20MHz -78

MCS7 40MHz -75

802.11a

6Mbit -97

54Mbit -80

802.11n 5GHz

MCS0 20MHz -97

MCS0 40MHz -92

MCS7 20MHz -77

MCS7 40MHz -74







TX Мощность:



802.11b

1Mbit 24

11Mbit 24

802.11g

6Mbit 25

54Mbit 22

802.11n 2.4GHz

MCS0 20MHz 25

MCS0 40MHz 24

MCS7 20MHz 21

MCS7 40MHz 20

802.11a

6Mbit 25

54Mbit 21

802.11n 5GHz

MCS0 20MHz 24

MCS0 40MHz 22

MCS7 20MHz 18

MCS7 40MHz 17

Edited by ol19963

Share this post


Link to post
Share on other sites

R52Hn - радио карта двух диапазонная , то есть подходит как на 5ггц , так и на 2,4ггц.



Есть разные условия работы, поэтому и появилось разделение, не смотря на то, что они обе двух диапазонные.

Share this post


Link to post
Share on other sites

R52Hn - радио карта двух диапазонная , то есть подходит как на 5ггц , так и на 2,4ггц.



Есть разные условия работы, поэтому и появилось разделение, не смотря на то, что они обе двух диапазонные.

привет!!!! все класно работает мне нравится,,,,спс но у меня теперя лежат базы микротики 411 и 433 с картами,антенны викинул!вопрос на какие антенны заменить можно посоветуйте плиз

чтобы в действие их ввести не хочу чтоб валялись базы, зарание спс

Share this post


Link to post
Share on other sites

прошу прощения,а какая по вашему подойдет?



Mikrotik SXTG-2HnD, у нее встроенная антенна может работать как сектор 60 градусов, поставьте две таких. Сейчас у вас теряются сигналы на трех коннекторах (разъем радиокарты, ВЧ кабель у пигтейла и ВЧ кабель у антенны), соответственно от заявленных 16дби, которых у этой антенны нет, нужно отнять потери на трех соединениях, и вряд ли итоговое усиление всей системы переваливает за 10дби. Поэтому встроенная антенна 10дби микротика будет лучше, т.к. она прямо на плату припаяна.

Вот вообще не посоветую это устройство. Глючное конвретно. Его заменил на другое, стало получше

Share this post


Link to post
Share on other sites

R52Hn - радио карта двух диапазонная , то есть подходит как на 5ггц , так и на 2,4ггц.



Есть разные условия работы, поэтому и появилось разделение, не смотря на то, что они обе двух диапазонные.

привет!!!! все класно работает мне нравится,,,,спс но у меня теперя лежат базы микротики 411 и 433 с картами,антенны викинул!вопрос на какие антенны заменить можно посоветуйте плиз

чтобы в действие их ввести не хочу чтоб валялись базы, зарание спс

ITElite PRO-SECTOR24015dual_BOX 2,4 GHz, 15 dBi, Dual Pol

у МЕНЯ СТОЯТ 2 НЕ ЖАЛУЮСЬ
