Особенности мониторинга SNR-UPS-ONRT по USB

Bushi
 Share

Recommended Posts

Bushi

Bushi

Posted
Posted

Мониторинг устройств SNR-UPS-ONRT на unix like системах при использовании инструмента NUT умеет свои особенности.



  • необходимо использовать драйвер blazer_usb
  • устройство сообщает напряжение на ячейке аккумулятора, уровень заряда вычисляется по формуле:
                                    battery.voltage - battery.voltage.low
          battery.charge =  ------------------------------------------ x 100 %
                            battery.voltage.high - battery.voltage.low


    значения battery.voltage.high и battery.voltage.low драйверу неизвестны, поэтому эти параметры надо задавать вручную:

    battery.voltage.high = 2.27
battery.voltage.low = 1.72


    указано напряжение на одной ячейке аккумулятора.

  • UPS не возвращает серийный номер устройства. Это вызывает проблему, если к одной USB шине сервера подключено несколько UPS, так как идентифицировать их невозможно. Для решения проблемы можно использовать патч для libusb, который позволяет сделать привязку к имени устройства.
  • UPS не возвращает runtimecal (расчетное время работы), его придется ввести вручную, используя таблицу Время автономной работы из инструкции для данной модели.



Пример конфигурационного файла ups.conf:

[ups1]
       desc="SNR-UPS-ONRT-3-MPL-1"
       port = /dev/ugen1.4
       file = /dev/ugen1.4
       driver = blazer_usb
       default.battery.voltage.high = 2.27
       default.battery.voltage.low = 1.72
       runtimecal = 240,100,720,50



>upsc ups1
battery.charge: 100
battery.runtime: 1200
battery.voltage: 2.35
battery.voltage.high: 2.28
battery.voltage.low: 1.65
device.type: ups
driver.name: blazer_usb
driver.parameter.file: /dev/ugen1.4
driver.parameter.pollinterval: 2
driver.parameter.port: /dev/ugen1.4
driver.parameter.runtimecal: 120,100,420,50
driver.version: 2.7.2
driver.version.internal: 0.11
input.frequency: 49.9
input.voltage: 229.2
input.voltage.fault: 0.0
output.voltage: 220.0
ups.beeper.status: enabled
ups.delay.shutdown: 30
ups.delay.start: 180
ups.load: 11
ups.productid: 0000
ups.status: OL
ups.temperature: 19.0
ups.type: online
ups.vendorid: 0001

Victor Pestov

Victor Pestov

Posted
Posted

Устройства SNR-ERD-3S позволяют отслеживать параметры УПСов удаленно - по ethernet: само устройство к УПСу подключается по интерфейсу RS-232, параметры УПСа доступны на WEB-странице и по SNMP интерфейсу.

Bushi

Bushi

Posted
  • Author
Posted

Устройства SNR-ERD-3S позволяют отслеживать параметры УПСов удаленно - по ethernet: само устройство к УПСу подключается по интерфейсу RS-232, параметры УПСа доступны на WEB-странице и по SNMP интерфейсу.

А смысл? У SNR UPS отсутствует RS-232.

Victor Pestov

Victor Pestov

Posted
Posted

Устройства SNR-ERD-3S позволяют отслеживать параметры УПСов удаленно - по ethernet: само устройство к УПСу подключается по интерфейсу RS-232, параметры УПСа доступны на WEB-странице и по SNMP интерфейсу.

А смысл? У SNR UPS отсутствует RS-232.

конкретно у SNR-UPS-ONRT он есть.



другими словами SNR-ERD-3S заменяет более дорогой модуль

Bushi

Bushi

Posted
  • Author
Posted

У нас SNR-UPS-ONRT-3-MPL и там нет RS323. Да и еще при работе с USB невозможно идентифицировать UPS (кроме как по физическому порту разветвителя USB), так как serial number не передается.

Я думаю, что по RS232 контроллер передает тот же набор данных, что и по USB, а значит, что параметры charge и runtime не передаются, что очень сильно усложняет мониторинг. Вопрос - можно ли получить эти данные, используя SNR-UPS-ODC?

Bushi

Bushi

Posted
  • Author
Posted

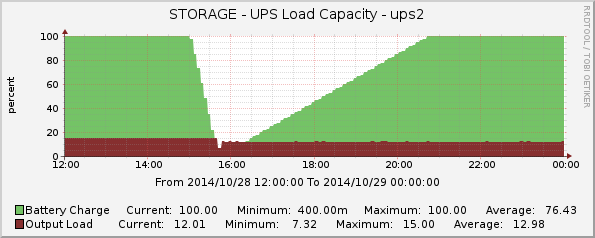

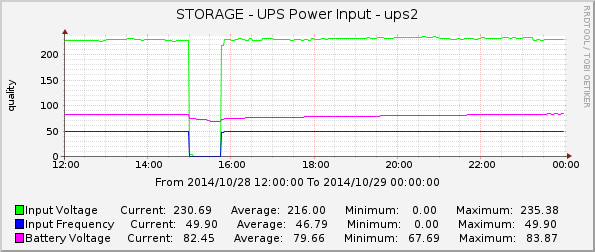

Тестируем SNR-UPS-ONRT при нагрузке 15%. Время работы на батареях до перехода в состояние LB (low battery) составило 41 минуту, при этом почему-то отвалился один потребитель, а все остальные продолжали работать (видно на графике - падение нагрузки). Видимо, состояние LB нельзя использовать как сигнал для отключения серверов, делать надо это раньше, ориентируясь на время работы или уровень заряда. При пропадании питания в сети уровень заряда батарей на дисплее скачком меняется со 100% до 60% (видимо для расчета уровня заряда просто использует напряжение батареи без учета нагрузки), драйвер blazer_usb уровень заряда и оставшееся время работы считает правильнее.



Вопрос к SNR Team - есть ли смысл покупать SNR-UPS-ODC? Будет ли это устройство сообщать параметры charge и runtime?



Andrey Platov

Andrey Platov

Posted
Posted

Добрый день. SNMP-карта также получает от ИБП напряжение одной ячейки АКБ, далее необходимо сконфигурировать систему. Необходимо указать напряжение полностью заряженной ячейки, количество АКБ и напряжение разряженной ячейки. По этим параметрам ИБП будет вычислять состояние АКБ.post-123357-063807000 1414643432_thumb.jpg

По поводу Runtime. SNMP-карта указывает время, которое ИБП проработал от АКБ и время, которое ИБП проработает при текущей нагрузке и заряде АКБ.post-123357-075659700 1414643447_thumb.jpg

  • 1 year later...
maverick5

maverick5

Posted
Posted

Здравствуйте!



Приобрели на НАГе:

УПС: SNR-UPS-ONRT-2-M

и блок батарей к нему: SNR-UPS-BCRT-2-M для ИБП 2kVA



подскажите пожалуйста, какие параметры ввести в конфиг NUT:

battery.voltage.high =

battery.voltage.low =

runtimecal =



СПАСИБО.

П.С. В инструкции не нашел (((

  • 4 weeks later...
Andrey Platov

Andrey Platov

Posted
Posted

Здравствуйте!



Приобрели на НАГе:

УПС: SNR-UPS-ONRT-2-M

и блок батарей к нему: SNR-UPS-BCRT-2-M для ИБП 2kVA



подскажите пожалуйста, какие параметры ввести в конфиг NUT:

battery.voltage.high =

battery.voltage.low =

runtimecal =



СПАСИБО.

П.С. В инструкции не нашел (((



Добрый день.



Для АКБ используемых в ИБП SNR стандартным напряжением заряженного элемента является 2,133 В, для разряженного - 1,666.



Внутри ИБП установлено 4 АКБ последовательно, в каждом АКБ по 6 элементов. Таким образом напряжение заряженной линейки (battery.voltage.high) = 4*6*2,133 = 51,2 В



Параметр battery.voltage.low = 4*6*1,666 = 40 В.



Для расчета параметров runtimecal необходимо исходить из количества подключенных блоков АКБ. При работе с одним блоком, суммарная ёмкость 21 Ач.



Воспользовавшись калькулятором АКБ. Получим 48 минут автономной работы с нагрузкой в 800 Вт (50%) и 21 минута с нагрузкой 1600 Вт (100%).



Параметр будет выглядеть следующим образом:



runtimecal = 1260, 100, 2880, 50



Обращаем ваше внимание, что данные параметры справедливы для свежих АКБ, в процессе старения данные будут меняться.

  • 6 months later...
Pasha_49

Pasha_49

Posted
Posted

Подскажите пожалуйста, что за не стандартный драйвер/протокол используется у моделей SNR-UPS-LID-xxxx?

Хочется прикрутить мониторинг через USB к NUT. Не встречал упсов, которые нельзя было бы подружить с NUT, кроме этой линейки UPS.

Начинает работать с blazer_usb, но ups тогда возвращает нули на все параметры. Стандартная программа UPSmart работает с упсом без проблем.

Вот еще похожая модель, использующая тот же протокол и софт. Судя из статьи, драйвера закрыты. Можете ли открыть драйвера, для добавления их в NUT?

http://composter.com.ua/content/ups-s-nestandartnym-intellektom-2016-03-23

  • 7 years later...
AlexZagr

AlexZagr

Posted
Posted (edited)

Здравствуйте.



Помогите с конфигом SNR-UPS-ONRT-6000-INTXL под NUT

lsusb:

Bus 005 Device 002: ID 1a86:7523 QinHeng Electronics CH340 serial converter

Пробовал blazer_usb и nutdrv_qx по usb, blazer_ser через переходник usb-serial, прописывал разные subdriver, нигде не видит UPS, Device not supported! или No supported UPS detected



один из вариантов конфига:

[ups0]
    driver = blazer_usb
    #driver = nutdrv_qx
    port = /dev/ttyUSB0
    vendorid = 1a86
    productid = 7523



Edited by AlexZagr
AlexZagr

AlexZagr

Posted
Posted (edited)

Ничего с NUT-ом не получилось, ТП ответили что NUT они не поддерживают. Программа под Windows общается с UPS-ом по протоколу modbus, не получилось собрать NUT с поддержкой modbus, поэтому подобрать что-то аналогичное не смог, да и не уверен что подошло бы что-то. Мониторинг программой под Windows нам не подходит, все на nix-ах, мониторинги, графики. Вобщем пришлось самому лепить на коленке, может кому-то пригодится.



К UPS-у подключен Orange Pi Zero 3 по usb. Если ничего не трогать то в теории подключение всегда будет к /dev/ttyUSB0, но решил на всякий случай забиндить на отдельное имя.



/etc/udev/rules.d/99-usb-serial.rules

SUBSYSTEM=="tty", ATTRS{idVendor}=="1d6b", ATTRS{idProduct}=="0001", SYMLINK+="USB_to_UPS"

idVendor и idProduct видно в lsusb, в итоге получяем постоянный порт /dev/USB_to_UPS



Установил python-библиотеку minimalmodbus

https://github.com/pyhys/minimalmodbus



Программа под Windows за один запрос забирает весь блок регистров, я по примеру из документации minimalmodbus читаю по одному регистру, по 2 байта. Циклом забрал 80 регистров, сравнил со значениями под Windows, опеределил нужные регистры, получился такой модуль:

snr_modbus.py

import sys
import minimalmodbus

cells = dict(
    Vin = 1,
    HZin = 7,
    Iin = 16,
    HZout = 19,
    Vout = 25,
    Iout = 28,
    Pout = 40,
    LOADout = 46,
    Vbatt = 50,
    STATE = 55,
    CHARGEbatt = 56
)

port = '/dev/USB_to_UPS'

instrument = minimalmodbus.Instrument(port, 1)
instrument.serial.baudrate = 9600
instrument.serial.timeout = 5
instrument.mode = minimalmodbus.MODE_ASCII

def getValue(name):
    value = instrument.read_register(cells[name], 1)
    if name == 'HZin' or name == 'HZout':
        value /= 10
    if name == 'STATE' and value > 0:
        value = 1
    return round(value, 1)

if __name__ == "__main__":
    if len(sys.argv) == 1:
        for name in cells:
            value = getValue(name)
            print(name, "=", value)
    else:
         print(getValue(sys.argv[1]))



Если использовать просто как программу то можно получить все значения списком:

# python3.9 snr_modbus.py
Vin = 221.5
HZin = 50.0
Iin = 5.4
HZout = 50.0
Vout = 220.1
Iout = 4.6
Pout = 0.8
LOADout = 17.4
Vbatt = 215
STATE = 0
CHARGEbatt = 100



Или любой по имени из cells:

# python3.9 snr_modbus.py Vin
222.3



Вобщем это уже можно привязать к UserParameters в Zabbix, хотя если считывать по одному значению то могут быть коллизии если Zabbix запросит более 1 ключа одновременно. Я списком забираю через AgentX в snmp.



Есть пара вопросов:

1. Ячейка STATE, номер 55, в нормальном состоянии (OnLine) там 0, когда переходит на баттареи там что-то около 505, я так понимаю что нужно забрать какое-то битовое поле а не 2 байта, пока сделал условие если > 0, то состояние 1 (OnBattery)

2. Не нашел температуру на UPS-е, есть ли на них вообще температура?

Edited by AlexZagr
